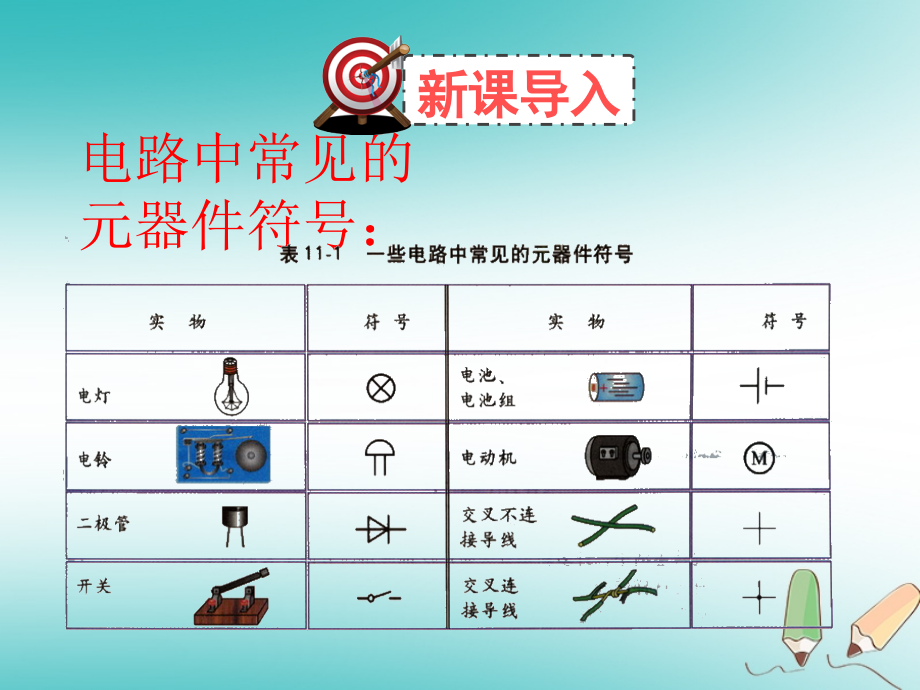

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,第一节 认识电路,第,2,课时 电路图,电路中常见的元器件符号：,新课导入,电灯 开关,交叉不相连导线 交叉相连导线,新课推进,图：简单电路,画出电路图,练习：,手电筒的电池、灯泡、开关是怎样连接的？一般手电筒的外壳是用金属制做的，它起了什么作用？塑料外壳的手电筒，用什么办法来连接电池和灯泡？试着画出图中手电筒的电路图。,解答：,金属外壳起导线作用。,塑料外壳的手电筒用导线连接电池和灯泡。,灯泡,电流通过灯泡中的钨丝。因为阻碍电子流过，钨丝越来越热，直至发光。,电铃 二极管,二极管：将两种类型的半导体叠在一起构成的固态元件。二极管只许电流向一个方向流动。若把二极管接反了，电路中就没有电流。,小电动机模型 电池、电池组,M,-_,+,1,2,S,例,1,如图所示实物图，画出其电路图。,答案：,随堂演练,L,1,L,2,S,1,S,2,L,1,S,1,L,2,S,2,例,2,按照左图的电路图把右图中的电路元件连接起来，导线不要交叉。,例,3,如图电路中，灯泡,L,1,和,L,2,组成,电路，其中开关,S,1,能控制电灯泡,，开关,S,2,能控制灯泡,。画出对应的电路图。,答案：并联；,和,；,；,例,4,打开冰箱的门看一看，冰箱内的照明灯在什么时候亮，什么时候灭？想一想，电冰箱中的电动机和电灯泡是串联还是并联？为什么？,L,K,1,K,2,M,接电源,例,5,如图所示,当开关闭合时，灯,_,发光。,L,1,L,2,答案：,L,1,局部短路,第二盏灯被导线短路不发光了，第一盏灯仍发光，且比原来更亮。,例,8,设计电路：某护士负责,3,间病房，护士的值班室内有一个电铃和,3,个指示灯。这,3,间病房内，只要有人按电钮（开关），值班室里的电铃就发声，指示灯就发光，护士就知道是哪间病房有情况,请画出电路图。,答案：,通过这节课的学习活动，你有什么收获？,课堂小结,谁在装束和发型上用尽心思，谁就没有精力用于学习；谁只注意修饰外表的美丽，谁就无法得到内在的美丽。,杨尊田,
