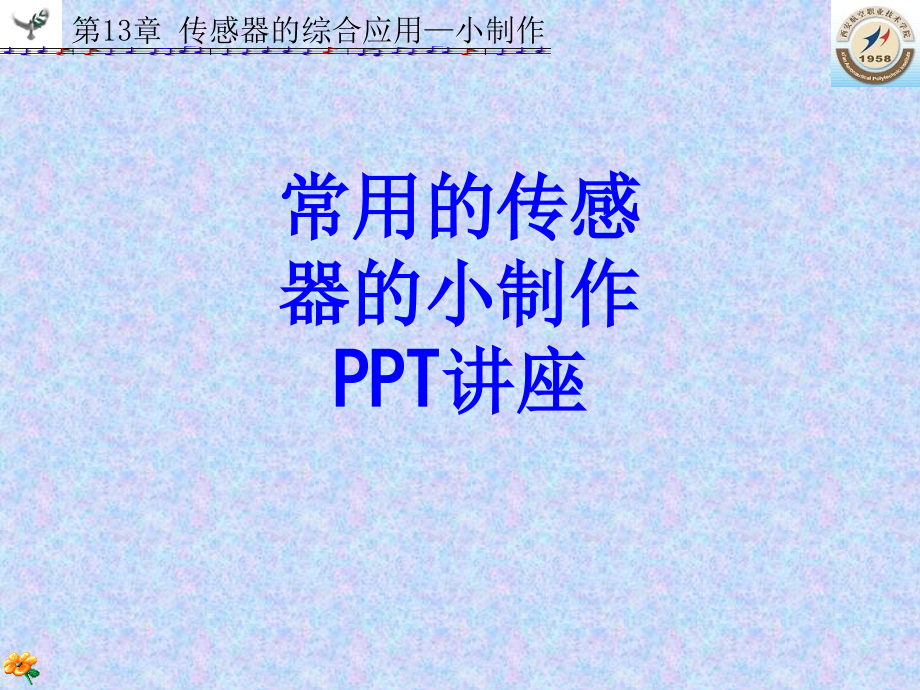

常用的传感器的小制作.ppt

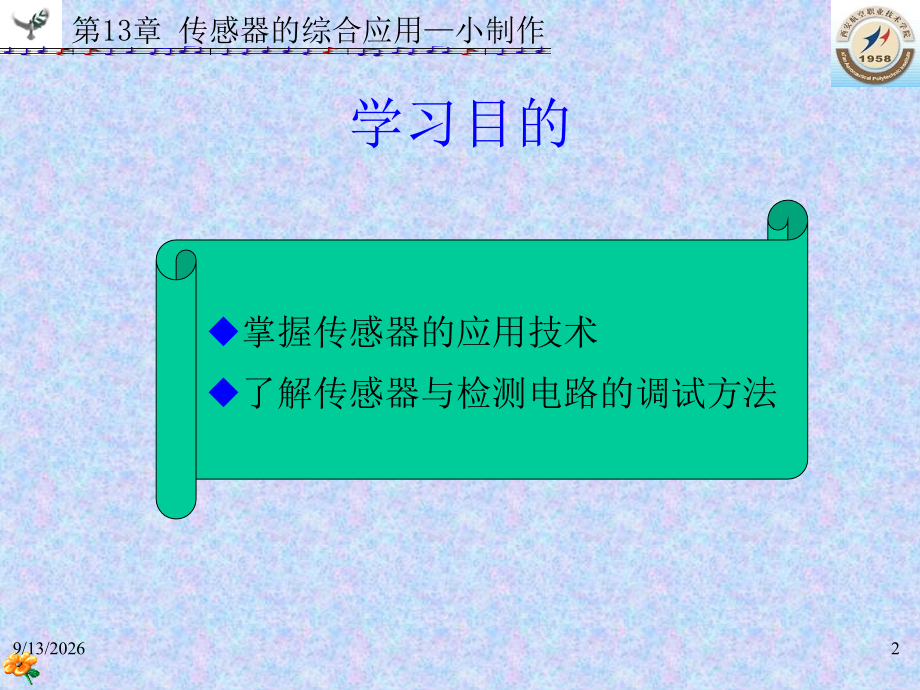

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,第13章 传感器的综合应用小制作,常用的传感器的小制作PPT讲座,学习目的,掌握传感器的应用技术,了解传感器与检测电路的调试方法,9/13/2026,2,13.1 电阻应变式力传感器制作的数显电子秤,13.2 敲击式电子门铃,13.3 超温报警电路,13.4 水位指示及水满报警器,13.5 光控延时照明灯,13.6 热释电红外探头报警器,13.7 超声波遥控照明灯,13.8 感应式防盗报警器,13.9 吸烟报警器,13.10 触摸式延时照明灯,本章小结,主要内容,返回主目录,9/13/2026,3,随着科学技术的发展，传感器几乎渗透到所有的技术领域，如工业生产、宇宙开发、海洋探索、环境保护、资源利用、医学诊断、生物工程、文物保护等等广泛领域，并逐渐深入到人们的生活中。,本章仅列举传感器在部分检测与控制中的应用，通过这些简单的制作，使读者充分掌握传感器的工作原理及其应用，加深对传感器的理解。,9/13/2026,4,13.1 电阻应变式力传感器制作的数显电子秤,该电子秤是根据,应变式传感器,的工作原理制作的数字式电子秤，具有准确度高，易于制作、成本低、体积小巧、实用等特点。,其分辨率为,1g,，在,2kg,的量程范围内经仔细调校，测量精度可达,0.5%,。,9/13/2026,5,13.1.1 工作原理,图13-1 数显电子秤电路原理图,电阻应变式传感器，采用E350-2AA箔式电阻应变片，其常态阻值为350,数显面板,提供1.22V基准电压，经R,5,、R,6,及RP,2,分压后作为A/D转换器的参考电压,A/D转换器,放大电路,9/13/2026,6,13.1.2 元件选择,IC,1,选用,ICL7126,集成块；,IC,2,、,IC,3,选用高精度低温漂精密运放,OP07,；,IC,4,选用,LM385-1.2V,集成块。,传感器,R,1,选用,E350-2AA,箔式电阻应变片，其常态阻值为,350,。,各电阻元件选用精密金属膜电阻。,RP,1,选用精密多圈电位器，,RP,2,、,RP,3,经调试后可分别用精密金属膜电阻代替。,电容,C,1,选用云母电容或瓷介电容。,9/13/2026,7,13.1.3 制作与调试,该数显电子秤外形可参考图,13-2,形式。其中形变刚件可用普通钢锯条制作，其方法是：首先将锯条打磨平整，再将锯条加热至微红，趁热加工成“,U”,形，并在对应位置钻孔，以便以后安装；然后再将其加热至橙红色（,700,800,），迅速放入冷水中淬火，以提高其硬度和强度；最后进行表面处理工艺。有条件时，可采用如图,13-3,所示的准,S,型传感器。秤钩可用清理胶粘接于钢件底部。应变片则用专用应变胶粘接于钢件变形最大的部位（内侧正中），这时其受力变化与其阻值变化刚好相反。拎环用活动链条与秤体连接，以便使用时秤体能自由下垂，同时拎环还应与秤体在同一垂线上。,图13-2,图13-3 准S型传感器,9/13/2026,8,调试,在调试时，应准备,1kg,及,2kg,标准砝码各一个，调试过程如下：,零位调整。首先在秤体自然下垂无负载时调整,RP,1,，使显示器读数为零。,满量程调整。当秤承担满量程重量时（如,2kg,），调整,RP,2,，使显示器读数为满量程值。,中间位置调整：当秤钩下悬挂,1kg,的标准砝码时，调整,RP,3,，使显示器读数为,1.000,。,重复第,2,、,3,步，直到满足要求为止。,最后准确测量,PR,2,、,RP,3,电阻值，并用精密金属膜电阻代替。,RP,1,引出表外，以便于测量前调零之用。,9/13/2026,9,13.2 敲击式电子门铃,该敲击式电子门铃是用,压电传感器,作为检测元件的。,其特点是：当有客人来访时，只要用手轻轻敲击房门，室内的电子门铃就会发出清脆的“叮咚”声。工作可靠、实用性强。,9/13/2026,10,13.2.1 工作原理,图13-4 敲击式电子门铃电路,压电陶瓷片BC固定在房门内侧上，当有人敲击门时，BC受到机械振动后，其两端产生感应电压（压电效应），该电压经VT,1,放大后，作为触发电平加至IC,1,和IC,2,的CP端，使单稳态触发器翻转，IC,1,的输出端输出低电平脉冲给IC,2,的R端，IC,2,开始对敲击脉冲进行计数。延时约1s后，IC,1,的输出端恢复为高电平，IC,2,停止计数。当1s内敲击脉冲超过3次时，IC,2,的输出端会产生高电平脉冲，触发音乐集成电路IC,3,工作，IC,3,的O/P端输出音乐电平信号，该信号经VT,2,和VT,3,放大后，推动扬声器BL发出“叮咚”声。,拾音放大器,单稳态触发器,脉冲计数器,音乐发生器,音频放大器,压电陶瓷片,9/13/2026,11,13.2.2 元器件选择,R,1,R,7,均选用,RTX-1/8W,碳膜电阻器。,C,I,C,3,均选用涤纶电容器或独石电容器；,C,4,C,6,均选用,CD11-16V,的电解电容器。,VT,1,用,9014,或,3DG8,型硅,NPN,小功率三极管，要求电流放大系数,150,；,VT,2,选用,9013,或,3DG12,、,3DK4,型硅,NPN,中功率三极管，要求电流放大系数,100,；,VT,3,选用,9012,型硅,PNP,中功率三极管，要求电流放大系数,50,。,IC,1,选用,CD4013,双,D,触发器数字集成电路；,IC,2,选用,CD4017,十进制计数分频器数字集成电路；,IC,3,选用,KD2538,音乐集成电路。,BL,选用,0.25W,、,8,微型电动式扬声器。,BC,用,27mm,的压电陶瓷片，如,FT-27,等型号。,G,用两节,5,号干电池串连而成，电压,3V,。,9/13/2026,12,13.2.3 制作与调试,IC,3,芯片通过,4,根,7mm,长的元器件剪脚线插焊在电路板上；除压电陶瓷片,BC,外，焊接好的电路板连同扬声器,BL,、电池,G,（带塑料架）一起装入绝缘材料小盒内。盒面板为,BL,开出拾音孔；盒侧面通过适当长度的双芯屏蔽线引出到压电陶瓷,BC,。,实际安装时，将压电陶瓷片,BC,通过,502,胶粘贴在大门背面正对个人常敲门的位置（一般离地面,1.4m,左右），门铃盒则固定在室内墙壁上。,9/13/2026,13,13.3 超温报警电路,本超温报警电路是采用,LM45C,贴片式温度传感器,设计的，报警温度可任意设定，超过设定温度时会发出声、光报警信号。,9/13/2026,14,13.3.1 工作原理,当探头,LM45C,所在环境超过设定温度时，,CA3140,比较器的,6,脚输出高电平，三极管,VT,导通，,VL,发光，,HA,发声以示超温报警。,比较器有一定的滞后，这是为了防止测量温度在阈值温度上下波动时，产生不稳定的报警声。,图13-5 超温报警电路,贴片式温度传感器,基准电压源,运算放大器组成的比较器,设定报警温度（每10mV相当于1）,9/13/2026,15,13.3.2 元器件选择,IC,1,选用美国国家半导体公司生产的,LM45C,贴片式温度传感器，其输出电压与摄氏温度成正比，灵敏度为,10mV/,，不需要调整。,IC,2,选用运算放大器,CA3140,。,VS,采用,2.5V,硅稳压二极管，如,LM4431,；,VL,采用,3mm,高亮度发光二极管。,VT,采用,9013,或,3DK4,型硅,NPN,中功率三极管，要求电流放大系数,100,。,R,1,R,7,选用,RTX-1/8W,碳膜电阻器。,RP,采用,WSZ-1,型自锁式有机实心电位器。,C,1,C,4,均采用,CT,1,瓷介电容器；,C,5,选用,CD11-10V,的电解电容器。,HA,采用语音报警专用电喇叭。,电源选用直流,5V,稳压电源。,13.3.3,制作与调试,由于本电路较简单，按电路图焊接安装好后，一般不需要调试即可使用。,9/13/2026,16,13.4 水位指示及水满报警器,该水位指示报警器可用于太阳能热水器的水位指示与控制。,太阳能热水器一般都设在房屋的高处，热水器的水位在使用时不易观察，给使用者带来不便。使用该水位报警器后，可实现水箱中缺水或加水过多时自动发出声光报警。,9/13/2026,17,13.4.1 工作原理,当水箱无水时，由于,180k,电阻的作用，使,4,个开关的控制端部为低电平，开关断开，发光二极管,VL,1,VL,4,不亮。随着水位的增加，加之水的导电性，使得,IC,的,13,脚为高电平，,S,1,接通，,VL,1,点亮。当水位逐渐增加时，,VL,2,、,VL,3,依次发光指示水位。水满时，,VL,4,发光，显示水满。同时,VT,导通，,B,发出报警声，提示水已满。不需要报警时，断开开关,SA,即可。,图13-6 水位指示与水满报警电路,四双向模拟开关集成电路CD4066和相关元器件组成。每个电路内部有4个独立的能控制数字或模拟信号传送的开关,9/13/2026,18,13.4.2 元器件选择,IC,选用四双向模拟开关集成电路,CD4066,。,VT,用,9013,或,8050,、,3DG12,、,3DX201,型硅,NPN,中功率三极管，要求,150,。,VL,1,VL,4,用,F5mm,高亮度红色发光二极管。,R,用,RTX-1/8W,碳膜电阻器。,B,用,YD57-2,型,8,圈式扬声器。电源可用,4,节,1.5V,电池或,6V,直流稳压电源。,9/13/2026,19,13.4.3 制作与调试,制作时可制作一个简易面板。并根据实际情况及个人爱好选择合适的报警器,B,。,调试时将五个探知电极安置水盆的不同水位高度，接通水位报警电路，给水盆中慢慢加水，在各种不同水位对电路报警效果进行调整。,9/13/2026,20,13.5 光控延时照明灯,光控延时照明灯，采用,红外发光二极管及光敏三极管,作为双重光控元件，用于走廊楼道照明,.,9/13/2026,21,13.5.1 工作原理,图13-7 光控延时照明灯电路原理图,时基集成电路IC与电位器RP、电容器C,1,构成单稳态触发器,光控电路,红外,光控电路,9/13/2026,22,当有人进入光控区后，遮挡光照使,VTL,1,截止,，,IC,的,2,脚变为,高电平,，人走出光控区后，,IC,的,2,脚加入负脉冲，使其内部的触发器翻转，,IC,的,3,脚输出高电平，使,VT,受触发而导通，照明灯,EL,被点亮。待,IC,暂态结束后，其,3,脚恢复低电平，使,VT,截止，照明灯,EL,熄灭。,在白天有光时，VTL,2,呈现,导通状态,，使IC的4脚（复位端）为,低电平,，整个控制电路白天,不工作,。在晚上，VTL,2,因无光照射而呈现,截止状态,，IC的4脚变为高电平，整个控制电路开始工作,若光控区无人时，则VL发出的红外线使VTL,1,导通，IC的,第2脚,为恒定的,低电平,，3脚输出,低电平,，VT截止，照明灯,EL不亮,（因为只有IC第2脚有负脉冲输入时，其内部的触发器才动作，IC的3脚才输出高电平）,9/13/2026,23,13.5.2 元器件选择,IC,选用,NE555,、,A555,、,SL555,等时基集成电路。,VL,选用,HG501,中功率红外发射二极管；,VTL,1,、,VTL,2,选用,3DU,系列的光敏三极管。,VT,选用,MAC97A6,小型塑封双向晶闸管，可驱动,100W,以下的白炽灯泡，使用时应加散热片；,VD,选用,1N4004,型等硅整流二极管。,RP,选用,WS,型小型精密电位器；,R,1,R,4,、,R,6,均选用,RTX-1/4W,碳膜电阻器；,R,5,选用,RTX-2W,碳膜电阻器。,C,1,选用,CD11,型电解电容器；,C,2,选用,CT4D,型独石电容器或,CL11,型涤纶电容器；,C,3,选用,CBB-400V,型聚丙烯电容器。,9/13/2026,24,13.5.3 制作与调试,定时电路中除,VL,、,VTL,1,、,VTL,2,、,EL,外，其余元件焊在电路板上，装入塑料盒内，固定在走廊墙壁上。,VTL,2,光敏三极管装在楼梯窗外，使其感受到白天光照。,VL,、,VTL,1,分别安装在走廊两侧墙壁上，离地面约,90cm,。在光敏三极管,VTL,1,前面可加装红色有机玻璃，以防止其它光源干扰。,调节电位器,RP,的阻值，使其定时为,20s,左右。将,VL,对准,VTL,1,，再分别安装好（可通电试验，用手遮挡住,VL,，再松开，观察灯,EL,是否点亮，以此来检查,VL,与,VTL,1,是否对准）即可。,9/13/2026,25,13.6 热释电红外探头报警器,热释电红外探头报警器由新型,热释电式红外探头和语音集成电路,等组成，是一种体积小、无须外部接线、使用方便的便携式报警器。每当它的前方,5m,范围内有人活动时，便会立即发出“嘟嘟，请注意！”的告警声。,其最大的特点是白天和晚上都能正常工作，可广泛用于家庭防护、误入危险区域警示、商店营业部来客告知及外出旅行度假时安全防范等场所。,9/13/2026,26,13.6.1 工作原理,图13-8 热释电红外探头,报警器的电路图,热释电式红外探测头,是一种被动式红外检测器件，它能以非接触方式检测出运动人体所辐射出来的红外能，并将其转化为正脉冲电信号输出；同时，它还能有效地抑制人体辐射波长以外的红外光和可见光的干扰。,语音集成电路,9/13/2026,27,图13-8 热释电红外探头,报警器的电路图,当有人进入监视区域内时，,IC,1,的,OUT,脚,输出与运动人体频率基本同步的正脉冲信号,。该信号直接加到,IC,2,的触发端,TG,脚，使,IC,2,内部电路受触发工作，由其,OUT,脚输出内储的“嘟嘟，请注意！”电信号，经三极管,VT,功率放大后，推动扬声器,B,发出响亮的告警声。,电路中，,R,为,IC,2,外界时钟振荡电阻器，其阻值大小影响语音声的速度和音调。,C,为滤波电容器，主要用来降低电池,G,的交流内电阻，使,B,发声更加纯正响亮。,9/13/2026,28,13.6.2 元器件选择,IC,1,选用,MP01,型热释电式红外探测头，它将菲涅耳透镜、热释电传感器、单片数模混合集成电路组合在一起，构成了一个坚固、小巧、易安装的“一体化”器件。,MP01,采用,TO5,封装，典型尺寸为,11,14.5mm,。它共有三个引脚：即电源正极端,VDD,、信号输出端,OUT,和公共地端,GND,。由于,MP01,是靠感应热释红外线工作的，所以在夜间也能很容易地检测到运动的人体。,IC,2,选用,HFC5212,型“嘟嘟，请注意！”语音集成电路。,VT,用,8050,型硅,NPN,中功率三极管，要求电流放大系数,100,。,R,选用,RTX-1/8W,碳膜电阻器。,C,选用,CD11-10V,型电解电容器。,B,用,YD58-1,型小口径,8,、,0.25W,动圈式扬声器。,SIC,用,1x1,小型拨动开关。,G,用三节,5,号干电池串联（须配塑料电池架）而成，电压,4.5V,。,9/13/2026,29,13.6.3 制作与调试,IC,2,芯片可通过,5,根,7mm,长铜丝直接插焊在电路板对应数标孔内。焊接时注意：电烙铁外壳一定要良好接地，以免交流感应电压击穿,IC,1,、,IC,2,内部,COMS,集成电路。焊接好的电路全部装入合适的塑料小盒内。盒面板开孔伸出,IC,1,探测镜头，并为,B,开出放音孔。盒侧面开孔固定,SA,。,制作成的热释电红外探头报警器，一般无须任何调试便可投入使用。如果,IC,2,语音声的音调或速率不理想，可通过更改,IC,2,外接振荡电阻,R,阻值（,620k,1.2M,),来加以调整。,R,阻值大，语音声速慢且低沉；反之，则语音声速快且尖高。,实际使用时，热释电红外探头报警器可放在任何需要对人体进行监视的地方（或固定在墙上），将,IC,1,探测镜头正对着来人方向即可。该报警器的有效监视范围是一个半径,5m,、圆心角达,100,的扇形区域。由于本装置实测静态总电流小于,0.2mA,，故用电十分节省。每换一次新干电池，一般可连续使用数个月时间。,9/13/2026,30,13.7 超声波遥控照明灯,超声波遥控照明灯，采用专用超声波发射集成电路，工作可靠，性能稳定。,9/13/2026,31,13.7.1 工作原理,图13-9 超声波遥控照明灯电路图,超声波发射专用集成电路，它的外围电路极为简单，当按下按键SB时，超声波发射换能器B,1,即向外发射频率为40kHz的超声波,超声波接收换能器,前置放大器,声控专用集成电路,电子开关,9/13/2026,32,如果再按一下发射器,SB,，接收控制器收到信号后，,IC,2,的第,12,脚就会翻转回低电平，,VT,2,截止，电灯,EL,熄灭。,R,3,、R,4,组成分压器，且R,4,的阻值略大于R,3,，因而使IC,2,的输入端第1脚静态直流电平略高于1/2VDD，可使声控集成电路IC,2,处于最高接收灵敏度状态。,低电平,截止,不动作,不亮,动合触点K,1,打开,按一下发射器的按键,接收到的超声波信号并将其转变为相应的电信号,前置放大,内部触发翻转,高电平,导通,吸合,通电发光,9/13/2026,33,13.7.2 元器件选择,IC,1,选用,NYKD40T,超声遥控发射专用集成电路，它采用金属壳封装，该集成块工作电压为,9V,工作电流约为,25mA,，有效发射距离为,10m,；,IC,2,采用,BH-SK-I,型声控集成电路，它采用黑膏软封装。,B,1,为压电陶瓷型超声波发射换能器，型号为,UCM-T40,；,B,2,为与,B,1,相配套的超声波接收换能器，型号为,UCM-R40,。,发射器为了力求体积小巧，电源,G,应采用,6F22,型,9V,层叠式电池；接收控制器则采用交流电降压整流供电，,T,选用,220V/2V,、,8W,优质成品电源变压器；,K,为,JZC-22F,、,DC12V,小型中功率电磁继电器，其触点容量可达,5A,。,VT,1,选用,9014,或,3DG8,型硅,NPN,小功率三极管，要求电流放大系数,200,；,VT,2,选用,9013,、,3DG12,、,3DK4,、,3DX21,型硅,NPN,中功率三极管，要求电流放大系数,100,；,VD,1,、,VD,2,均选用,1N4001,型硅整流二极管；,VS,选用,6V,、,0.5W,硅稳压二极管，如,2CW21C,、,1N5233,型等。,C,1,、,C,2,选用,CT1,型瓷介电容器；,C,3,、,C,4,选用,CD11-16V,型电解电容器。,所有电阻均选用,RTX-1/8W,碳膜电阻器。,9/13/2026,34,13.7.3 制作与调试,将焊接好的电路板装入体积合适的绝缘小盒内，注意在盒面板为B2开出接收孔。按图13-9b选择元器件参数，一般不需要调试，即能可靠稳定工作，有效工作半径为10m左右。,9/13/2026,35,13.8 感应式防盗报警器,该防盗报警器采用多普勒传感器，具有灵敏度高、监视范围广等特点，适用于仓库或庭院作夜间防盗之用,.,9/13/2026,36,13.8.1 工作原理,图13-10 感应式防盗报警器电路,多普勒传感器,通过外接环形天线W向周围空间发射微波信号,低频放大器,声响报警电路,电子开关、延时电路,天线,9/13/2026,37,即使侵入者远离监视区域，报警器也会持续报警一段时间（约25s）。,无人进入防盗监视区内时,有人进入IC,1,的监视区域内活动时,输出恒定的直流电压,报警电路不动作,接受到被人体反射回来的微波信号,输出脉动电压,导通,低电平,高电平,饱和导通,报警电路动作，反复发出响亮的“有贼，抓贼呀”的报警声,9/13/2026,38,13.8.2 元器件选择,IC,1,选用,RD627,多普勒传感器模块；,IC,2,选用,NE555,时基集成电路。,VT,2,选用,3DK4,开关三极管；,VT,1,和,VT,3,选用,8050,型,NPN,中功率三极管，要求电流放大系数,100,。,R,1,R,5,选用,RTX-1/4W,碳膜电阻器。,C,1,C,4,、,C,6,和,C,7,均选用,CD11-16V,的电解电容器；,C,5,选用涤纶电容器。,HA,选用专用内置语音集成电路和扬声器的高响度声响报警器。,天线,W,可选用黑白电视机特高频,(UHF),用室内环形天线（天线与,IC,1,的,1,脚、,2,脚之间用阻抗为,7,馈线连接）。,电源选用,12V,直流稳压源。,9/13/2026,39,13.8.3 制作与调试,按电路图焊接好后，即可通电调试。调整电阻器,R,4,和电容器,C,4,的数值，可决定报警时间的长短。,9/13/2026,40,13.9 吸烟报警器,该报警器安装在不宜吸烟的场合，当有人吸烟而烟雾缭绕时，会发出响亮刺耳的语言“不要吸烟”，以提醒吸烟者自觉停止吸烟,9/13/2026,41,13.9.1 工作原理,图13-11 吸烟报警器电路,气敏传感器,稳压在4.2V，为语音集成电路IC,2,和VT供电,语音集成电路,升压功放报警器,单稳态触发器,9/13/2026,42,表面吸附了烟雾或可燃性气体时,B、L极间阻值减小,电位下降,电位下降，下跌到1/3VDD时，IC,1,的2脚受触发,输出高电平,输出语音信号,发出响亮的报警语音,虽然单稳态电路延时时间按图设定为10s,但只要室内的烟雾或可燃性气体不被驱散，IC,1,的2脚的电位总不大于1/3VDD，它将一直输出高电平持续报警，只有烟雾消除后，MQK-2的B、L极间阻值复原至30k,以上，且2脚的电位大于1/3VDD后，IC,1,才翻转输出低电平，从而停止报警。,9/13/2026,43,13.9.2 元器件选择,气敏传感器选用,MQK-2,型气敏元件；,IC,1,选用,NE555,或,LM555,等时基集成电路；,IC,2,选用,LH-169A,型语音集成电路；,IC,3,选用升压功放模块,TWH68,。,VT,用,9015,或,3CG21,型硅,PNP,小功率三极管，要求,100,。,VD,用普通硅二极管,1N4148,。,RP,1,、,RP,2,用,WH7-A,型立式微调电位器。,R,1,R,7,选用,RTX-1/8W,碳膜电阻器。,C,1,、,C,2,、,C,4,用,CD11-10V,的电解电容器，,C,3,选用,CC1,型瓷介电容器。,B,用,8,、,0.25W,小口径电动式扬声器。,9/13/2026,44,13.9.3 制作与调试,电源可用6V/0.5A的直流稳压电源供电。整个电路全部组装在体积合适的绝缘小盒（如塑料香皂盒）内。盒面板开孔固定气敏元件，并为扬声器B开出释音孔。调试时先将限流电位器RP,1,旋至阻值最大处，然后通电，这样可防止大电流冲击损坏MQK-2的加热丝，微调RP,1,使气敏元件加热的灯丝电压为5V,这时流过加热极电流为130mA左右。注意，必须在MQK-2灯丝预热10min，气敏元件的电阻处于正常工作状态后，再调节RP,2,使C点的电位略大于2V即可。,9/13/2026,45,13.10 触摸式延时照明灯,触摸式延时照明灯，采用二线制接法，不必更改原有布线，是一款简单、实用的照明灯控制电路，非常适用于楼道、走廊、卫生间等场所。,9/13/2026,46,13.10.1 工作原理,图13-12触摸式延时照明灯电路图,灯光控制器的主电路,双D触发器数字集成电路,单稳态电路,稳态输出时输出端Q即1脚输出,低电平,指示开关位置的，便于在夜间寻找开关,触摸电极片,充电时间，电路的延时时间,9/13/2026,47,Q脚输出,低电平,无人触摸时,关断,点亮,Q脚输出高电平,触发,不亮,有人触摸时,人体感应的杂波信号经电阻R,1,加至集成块的CP端,另一路经电阻器R,3,向电容器C,1,充电，使集成块的复位端R即4脚的电平不断上升，当升至阈值电平时电路复位，单稳电路翻回到稳定状态，1脚恢复到原来的低电平，VT因失去触发信号，当交流电过零时即关断，灯EL熄灭,9/13/2026,48,13.10.2 元器件选择,IC,选用,CD4013,型双,D,触发器数字集成电路，本电路只用其中一只完好的,D,触发器。,VT,可选用普通小型塑料单向晶闸管，如,MCR100-8,、,2N6565,、,BT169,型等；,VD,1,VD,4,选用,1N4004,或,1N4007,型等硅整流二极管；,VS,选用,12V,、,0.5W,型稳压二极管，如,2CW60-12,、,1N5242,、,UZ-12B,型等；,VL,选用,5mm,圆形红色发光二极管。,R,5,最好选用,RJ-1/4W,型金属膜电阻器，其余电阻均选用,RTX-1/8W,碳膜电阻器。,C,1,、,C,2,采用,CD11-25V,的电解电容器；,C,3,选用,CT1,瓷介电容器。,触摸片,M,可用镀铬或镀锡铁皮剪制，然后用,502,胶粘贴在开关面板上。,9/13/2026,49,13.10.3 制作与调试,本控制器在接入照明线路时，控制器与电源相位（即相线与零线位置）必须按图所示位置连接，若接反了，电路则不能正常触摸工作。其接线是遵循相线进开关这一规范的，而且它对外也仅有两根引出端子，所以接线方便。电路的延时时间取决于,R,3,与,C,1,的充电时间常数，更改其数值可以获得所需的延迟时间。,9/13/2026,50,本章小结,随着科学技术的发展，传感器几乎渗透到所有的技术领域，如工业生产、宇宙开发、海洋探索、环境保护、资源利用、医学诊断、生物工程、文物保护等等广泛领域，并逐渐深入到人们的生活中。,本章列举了,电阻应变式力传感器在,数显电子秤、,压电式传感器,制作的,敲击式电子门铃,、,温度传感器,制作的超温报警器、,导电水位传感器,制作的,水满报警器,、,光电传感器,制作的光控延时照明灯、,红外传感器,制作的,热释电红外探头报警器,、,超声波,在遥控照明灯、,感应式防盗报警器,、,气敏传感器,制作的吸烟报警器、触摸式延时照明灯,等传感器在部分检测与控制中的应用，通过这些简单的制作，使读者充分掌握传感器的工作原理及其应用，加深对传感器的理解,。,9/13/2026,51,Take a Brake,休 息 一 下,返回主目录,9/13/2026,52,
