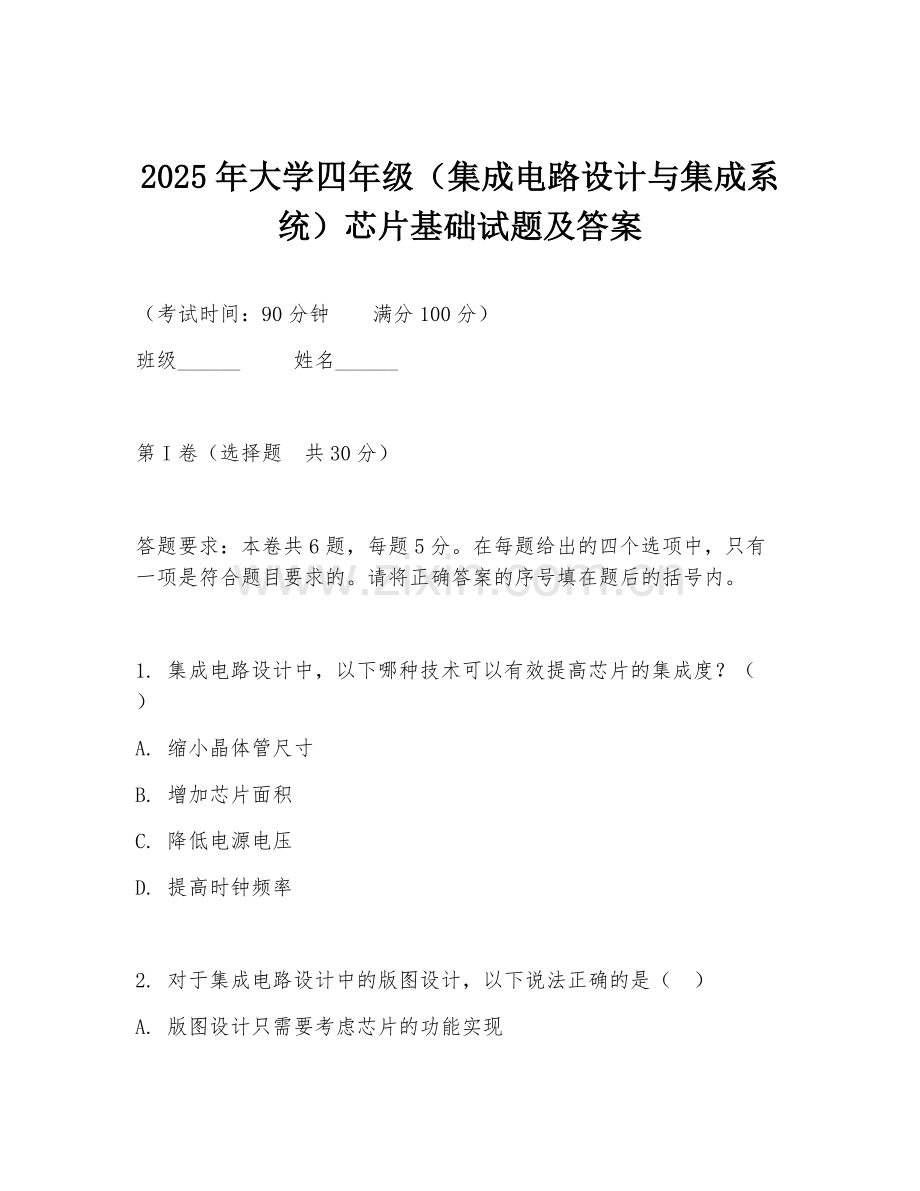

2025年大学四年级（集成电路设计与集成系统）芯片基础试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）

答题要求：本卷共6题，每题5分。在每题给出的四个选项中，只有一项是符合题目要求的。请将正确答案的序号填在题后的括号内。

1. 集成电路设计中，以下哪种技术可以有效提高芯片的集成度？（ ）
A. 缩小晶体管尺寸
B. 增加芯片面积
C. 降低电源电压
D. 提高时钟频率

2. 对于集成电路设计中的版图设计，以下说法正确的是（ ）
A. 版图设计只需要考虑芯片的功能实现

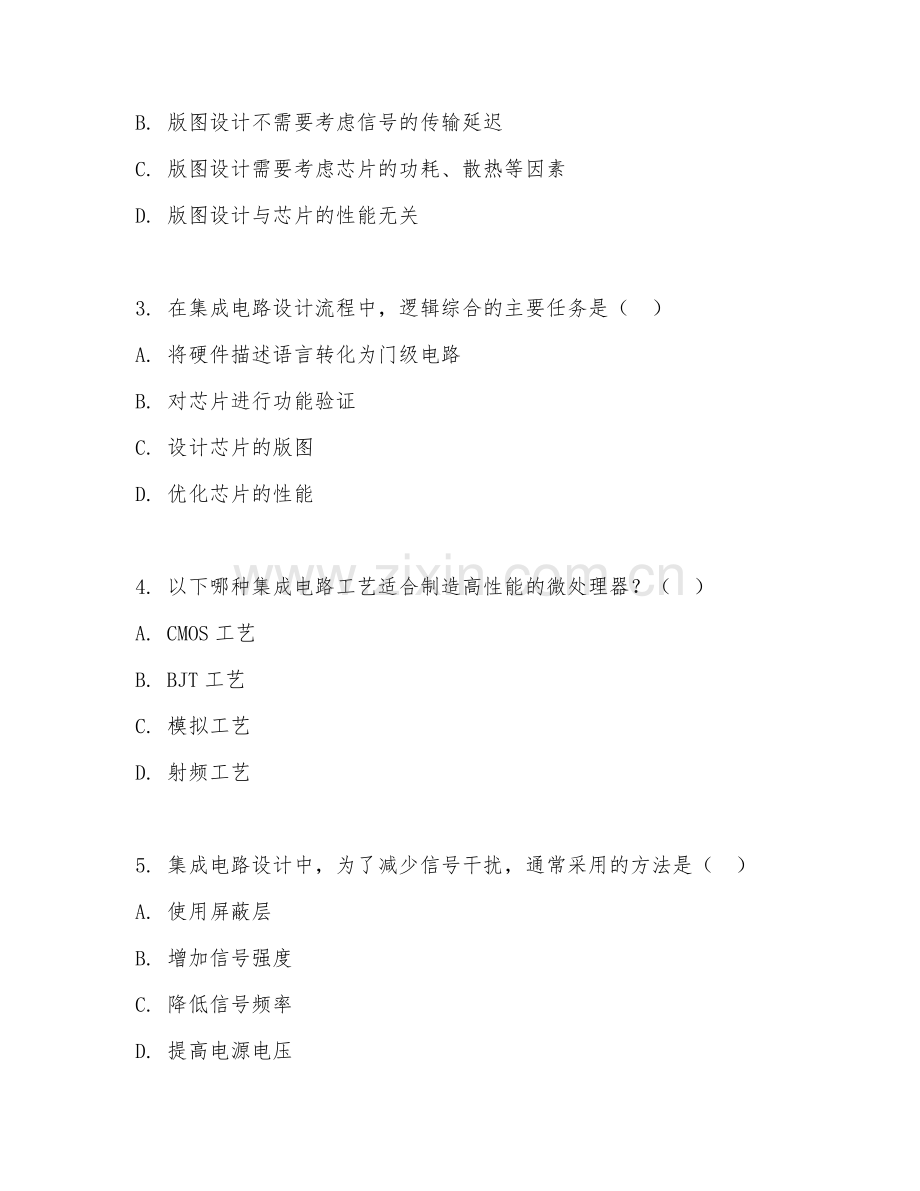

B. 版图设计不需要考虑信号的传输延迟
C. 版图设计需要考虑芯片的功耗、散热等因素
D. 版图设计与芯片的性能无关

3. 在集成电路设计流程中，逻辑综合的主要任务是（ ）
A. 将硬件描述语言转化为门级电路
B. 对芯片进行功能验证
C. 设计芯片的版图
D. 优化芯片的性能

4. 以下哪种集成电路工艺适合制造高性能的微处理器？（ ）
A. CMOS工艺
B. BJT工艺
C. 模拟工艺
D. 射频工艺

5. 集成电路设计中，为了减少信号干扰，通常采用的方法是（ ）
A. 使用屏蔽层
B. 增加信号强度
C. 降低信号频率
D. 提高电源电压

6. 对于集成电路设计中的测试技术，以下说法错误的是（ ）
A. 测试可以发现芯片中的缺陷
B. 测试可以验证芯片的功能是否正确
C. 测试只需要在芯片制造完成后进行
D. 测试技术对于保证芯片质量至关重要

第II卷（非选择题 共70分）

二、填空题（共15分）

答题要求：本大题共5个空，每空3分。请将答案填在题中的横线上。

1. 集成电路设计中，常用的硬件描述语言有______和______。
2. 芯片制造过程中的光刻技术是将______转移到______上。
3. 集成电路设计中的功耗主要包括______功耗和______功耗。
4. 为了提高集成电路的可靠性，通常采用______技术和______技术。
5. 集成电路设计中的验证包括______验证和______验证。

三、简答题（共20分）

答题要求：本大题共4小题，每题5分。简要回答问题。

1. 简述集成电路设计中逻辑设计的主要步骤。
2. 说明版图设计中布局和布线的主要任务。
3. 集成电路设计中，如何进行功耗优化？
4. 简述集成电路测试的基本流程。

四、材料分析题（共15分）

材料：在集成电路设计中，随着芯片集成度的不断提高，信号干扰问题日益突出。例如，在一个复杂的芯片中，不同模块之间的信号相互干扰，导致芯片性能下降。为了解决这个问题，工程师采用了多种技术手段。一种方法是在芯片内部设置屏蔽层，将敏感信号与干扰源隔离开来；另一种方法是优化信号的布线，减少信号之间的交叉和耦合。

问题：
1. 请分析信号干扰对芯片性能的影响。（5分）
2. 针对材料中提到的解决信号干扰的方法，分别说明其原理。（10分）

五、综合设计题（共20分）

材料：假设要设计一个简单的数字集成电路，实现两个4位二进制数的加法运算。要求：
1. 首先进行逻辑设计，画出逻辑电路图。（10分）
2. 然后进行版图设计，考虑如何布局各个逻辑门以减少芯片面积和信号延迟。（10分）

答案：
第I卷：1. A 2. C 3. A 4. A 5. A 6. C
第II卷：
二、：1. VHDL、Verilog HDL 2. 掩膜图形、半导体晶圆 3. 动态、静态 4. 冗余、容错 5. 功能、物理
三、：1. 逻辑设计主要步骤包括：确定功能需求，进行算法设计，选择合适的逻辑单元，进行逻辑综合等。2. 布局任务是确定各个功能模块在芯片上的位置；布线任务是连接各个功能模块，实现信号传输，要考虑线长、线宽、线间距等以优化信号传输。3. 功耗优化可通过降低工作电压、优化电路结构减少不必要的翻转、合理安排时钟信号等。4. 测试基本流程：首先生成测试向量，然后将测试向量输入芯片，采集输出响应，最后与预期结果比较判断芯片是否合格并定位缺陷。
四、：1. 信号干扰会导致芯片性能下降，如使信号传输错误，造成计算结果错误，还可能使芯片工作不稳定，出现异常行为等。2. 设置屏蔽层原理是利用屏蔽层的导电性等特性，阻挡干扰信号的传播，使敏感信号不受干扰；优化信号布线原理是通过合理规划线路走向，减少信号交叉和耦合，降低信号之间的相互影响，保证信号准确传输。
五、：逻辑电路图：用四个全加器级联实现两个4位二进制数相加，输入为两个4位二进制数A和B，输出为相加结果S。版图设计：将全加器紧凑排列，尽量减少连线长度，合理安排电源线和地线位置，减少线路干扰，降低芯片面积和信号延迟。
