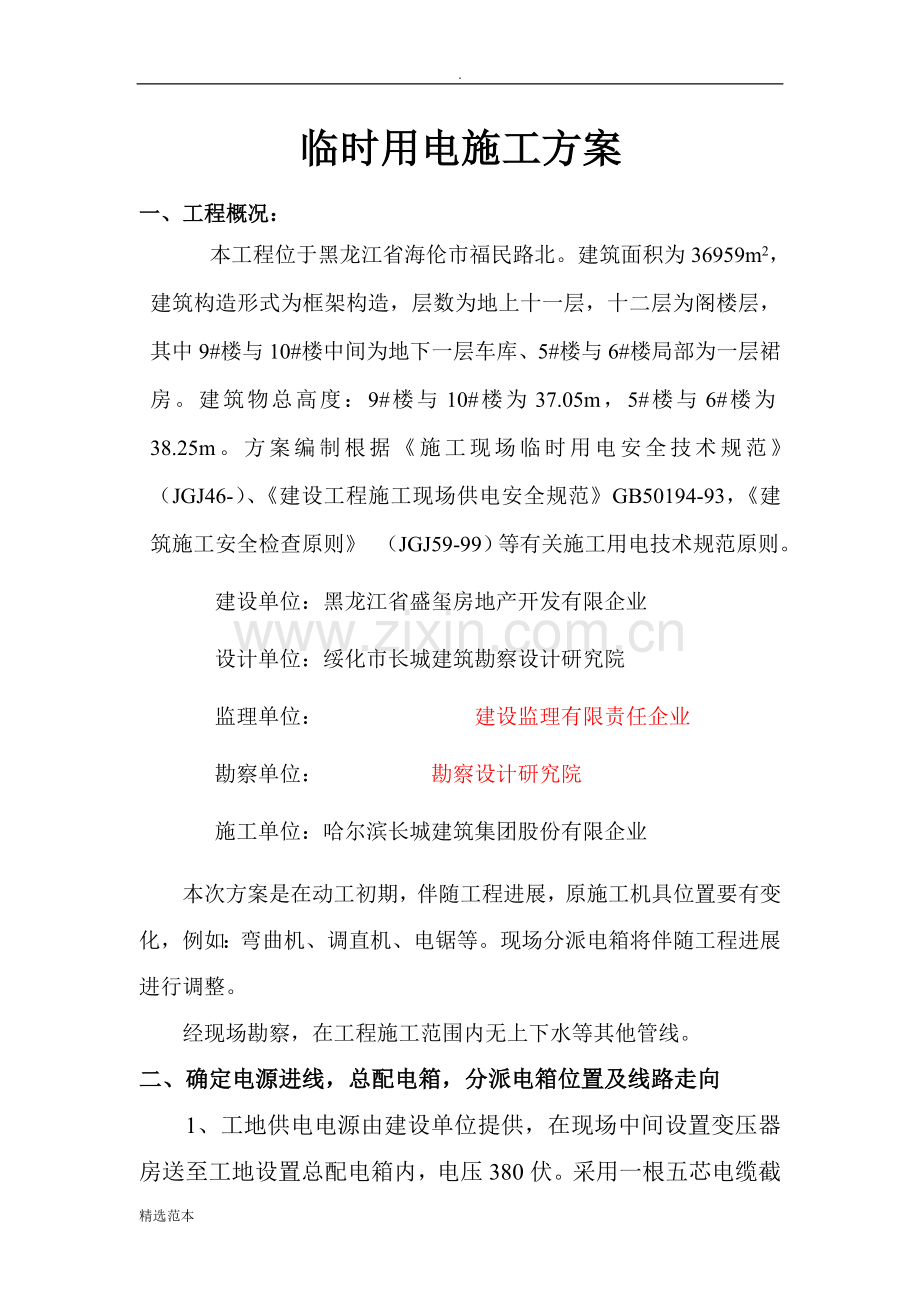

临时用电施工方案
一、工程概况：
本工程位于黑龙江省海伦市福民路北。建筑面积为36959m2，建筑构造形式为框架构造，层数为地上十一层，十二层为阁楼层，其中9#楼与10#楼中间为地下一层车库、5#楼与6#楼局部为一层裙房。建筑物总高度：9#楼与10#楼为37.05m，5#楼与6#楼为38.25m。方案编制根据《施工现场临时用电安全技术规范》（JGJ46-）、《建设工程施工现场供电安全规范》GB50194-93，《建筑施工安全检查原则》 （JGJ59-99）等有关施工用电技术规范原则。
建设单位：黑龙江省盛玺房地产开发有限企业
设计单位：绥化市长城建筑勘察设计研究院
监理单位： 建设监理有限责任企业
勘察单位： 勘察设计研究院
施工单位：哈尔滨长城建筑集团股份有限企业
本次方案是在动工初期，伴随工程进展，原施工机具位置要有变化，例如：弯曲机、调直机、电锯等。现场分派电箱将伴随工程进展进行调整。
经现场勘察，在工程施工范围内无上下水等其他管线。
二、确定电源进线，总配电箱，分派电箱位置及线路走向

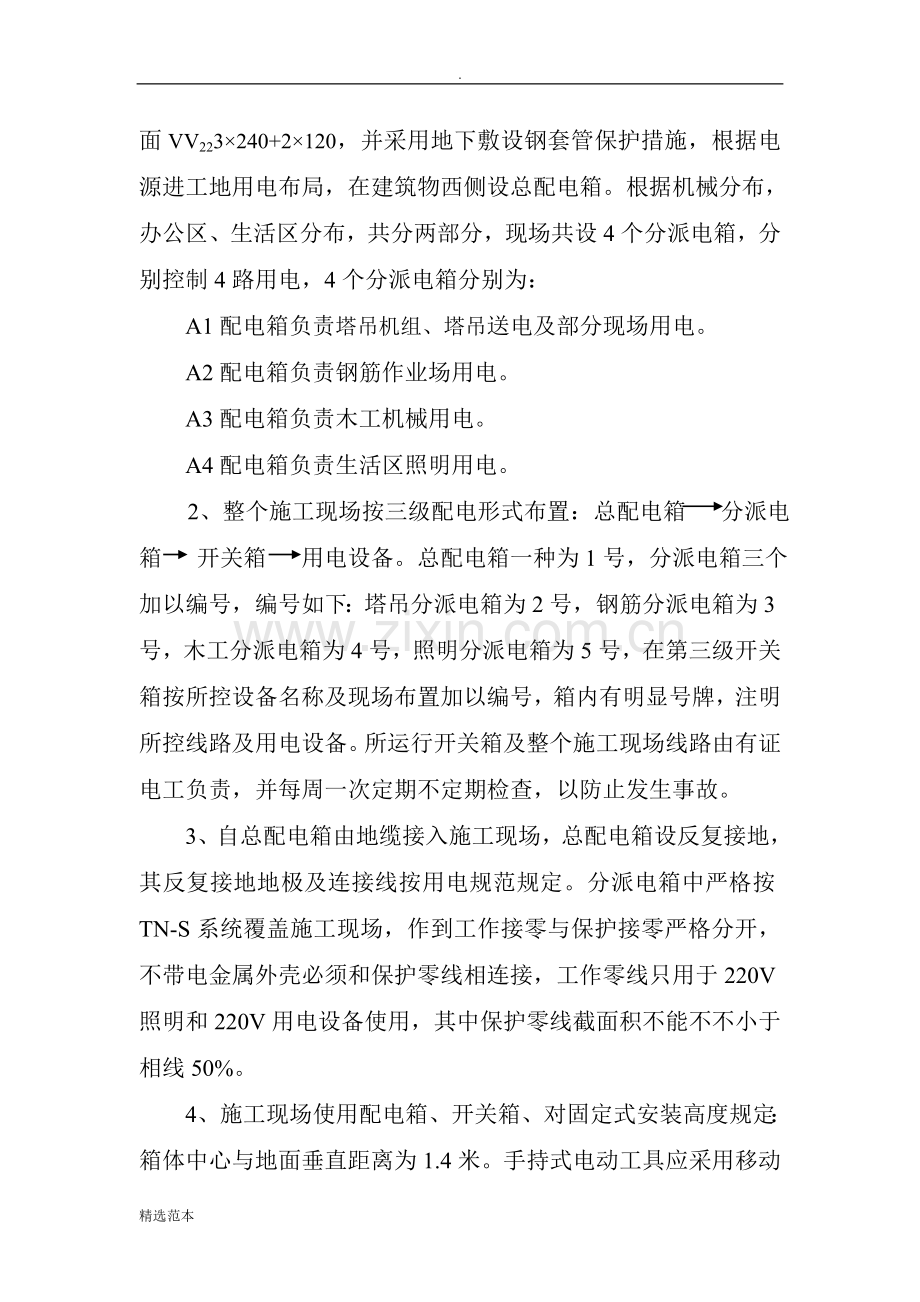

1、工地供电电源由建设单位提供，在现场中间设置变压器房送至工地设置总配电箱内，电压380伏。采用一根五芯电缆截面VV223×240+2×120，并采用地下敷设钢套管保护措施，根据电源进工地用电布局，在建筑物西侧设总配电箱。根据机械分布，办公区、生活区分布，共分两部分，现场共设4个分派电箱，分别控制4路用电，4个分派电箱分别为：
A1配电箱负责塔吊机组、塔吊送电及部分现场用电。
A2配电箱负责钢筋作业场用电。
A3配电箱负责木工机械用电。
A4配电箱负责生活区照明用电。
2、整个施工现场按三级配电形式布置：总配电箱 分派电箱 开关箱 用电设备。总配电箱一种为1号，分派电箱三个加以编号，编号如下：塔吊分派电箱为2号，钢筋分派电箱为3号，木工分派电箱为4号，照明分派电箱为5号，在第三级开关箱按所控设备名称及现场布置加以编号，箱内有明显号牌，注明所控线路及用电设备。所运行开关箱及整个施工现场线路由有证电工负责，并每周一次定期不定期检查，以防止发生事故。
3、自总配电箱由地缆接入施工现场，总配电箱设反复接地，其反复接地地极及连接线按用电规范规定。分派电箱中严格按TN-S系统覆盖施工现场，作到工作接零与保护接零严格分开，不带电金属外壳必须和保护零线相连接，工作零线只用于220V照明和220V用电设备使用，其中保护零线截面积不能不不小于相线50%。
4、施工现场使用配电箱、开关箱、对固定式安装高度规定：箱体中心与地面垂直距离为1.4米。手持式电动工具应采用移动式开关箱，内设漏电保护器。配电箱、开关箱进出线口一律设在箱体下底，并且有防护绝缘措施。整个施工现场采用二级漏电保护。在总配电箱和分派电箱及开关箱内设漏电保护器，使工具有分段保护能力，架体有门锁，具有防雨功能。箱内无杂物，所有配电箱均采用制式箱体。
三、 现场临时用电计算：
现场采用TN-S三相五线制接零保护系统供电，施工现场用电以业主提供电源为主，现场配置一台柴油发电机，以防停电时采用自发电，保证持续施工。
1、变压器选用：
施工现场动力设备总功率：252kw(见机械设备用电量表)，其中：电焊机功率为58.8kw.根据《建筑施工手册》施工用电公式计算：
P动=0.6×193.2÷0.75＋0.6×58.8=189.84KVA
照明用电量按动力用电25℅考虑：189.84×0.25=47.46KVA
P总=（189.84＋47.46）×1.1=261.03KVA
施工动力用电需用三相380V电压，查表选用SL7---315/10三相降压变压器，其重要技术数据为：额定容量315KVA,高压额定线电压10KV,低压额定线电压0.4KV。
2、各机械机组用电量及导线配置：
（1）塔吊机组
K=0.7 tgφ=1.02
Pe1=152.
PJS1=K×Pe=106.4
QjS1=PJs1×tgφ=108.53
Sis= √（Pjs2+Qjs2）=151.99kVa
Ijs=Sis/ 1.732×Ue=217.12/ 1.732×0.38=329.96A
（2）钢筋机组
K=0.7 tgφ=1.02
Pe2=48.5kW
Pjs2= K×Pe=33.95 kW
Qjs2= Pjs2×tgφ=34.63kVar
Sis= √（Pjs2+Qjs2）=54.62kVa
Ijs=Sis/ 1.732×Ue=48.49/ 1.732×0.38=73.69A
（3）木工机械组
K=1 tgφ=0.88
Pe3=41kW
Pjs3= K×Pe =41 kW
Qjs3= Pjs3×tgφ=36.08kVar
Sis= √（Pjs2+Qjs2）=54.62kVa
Ijs=Sis/ 1.732×Ue=54.62/ 1.732×0.38=83.01A
（4）照明用电
K=0.8 tgφ=1.02
Pe4=25.2kW
Pjs4= K×Pe =20.16kW
Qjs4= Pjs4×tgφ=20.56kVar
Sis= √（Pjs2+Qjs2）=28.79kVa
Ijs=Sis/ 1.732×Ue=28.79/ 1.732×0.22=75.77A
（5）总计算负荷，干线同期系数取K=0.8
Pjs=K（Pjs1+Pjs2+ Pjs3+Pjs4）=201.51×0.8=161.21kW
Qjs= K（Qjs1+ Qjs2+ Qjs3+Qjs4）=199.8×0.8＝159.84 kVar
Sis= √（Pjs2+Qjs2）=227.02kVa
Ijs=Sis/ 1.732×Ue=319/ 1.732×0.38=344.95A
根据以上资料考虑工地用主导线为:
选用型号 VV223×240+2×120 线敷设。
塔吊机组 VV-3×185+2×95 DN125
钢筋机组VV-3×16+2×10 DN50
木工机组VV-3×25+2×16 DN70
照明 VV-3×16+2×10 DN50
3、选择容电器：经查电动机铭牌可知，搅拌机10KW额定电流21.8A；卷扬机7.5KW额定电流17A 起重机22KW额定电流46A。　　　振捣器2.8KW额定电流6.3A 回转电机3.5KW额定电流7.8A　　　行走电机7.5KW额定电流17A 打夯机1.1KW额定电流2.68A
取最大一台22KW　　　46A　　系数取1.5倍。
即总熔丝额定电流（A）＝1.5×46+21.8×+17+6.3×4+17×2+7.8+2.68×3＝182.84A
选DW10　　380V　　200A/3自动空气开关。
假设把施工现场提成三个回路，分别由三个配电箱供电，第一分派电箱卷扬机和打夯机，第二分派电箱搅拌机和振捣器，第三分派电箱塔式起重机，总漏电保护器安装在分派电箱中。
第一分派电箱设备选择：
计算负荷为：
1．卷扬机只有一台，K＝1　　　CosФ=0.65 tgФ=1.17
Pjs1=Kpe1=1×1.75KW
Qjs1=Pjs1×tgФ=7.5×1.17=8.78KVAR
2.打夯机：K＝0.7　　CosФ=0.8　　　　tgФ=0.75
Pjs2＝Pjs2＝0.75×（1.1×3）＝2.475 KW
Qjs2＝Pjs2×tgФ＝2.475×0.75＝1.8687 KVAR
总K∑＝0.9
P∑js= K∑(Pjs1+ Pjs2)=0.9×(7.5+2.475)=8.98KW
Q∑js= K∑(Qjs1+ Qjs2)=0.9×(8.78+1.868)=9.576 KVAR
S∑js=√P2∑js+Q2∑js =8.982+9.582=13.13KVA
I∑js=S∑js×103=13.13×103 =19.95A
√3×U √3×380
查表选XV293×2.5+1×1.5，容许载量流量为32A，直埋地。
选择熔断器，取1.5倍。
IRT＝1.5×17+2.68×3＝33.54A
选择PZ15　　　380V　　60A刀闸，熔体选40A保险片。
单机选择：
1．卷扬机：K＝1　　　CosФ=0.65 tgФ=1.17
Pjs=Kpe=1×7.5KW
Qjs=Pjs×tgФ=7.5×1.17=8.78KVAR
S∑js=√P2∑js+Q2∑js=√7.52+8.782=11.55KVA
I∑js=S∑js×103=11.55×103 =17.55A
√3×U √3×380
查表选XV293×1.5+1.5，容许载量流量为24A，直埋地。
选择熔断器，取1.5倍
IRT＝1.5×17＝25.5A
选开关HK1－40/3,熔体选30A即可。
选择漏电保护器：
I漏>1.4Ijs＝1.4×17.55＝24.57A
选DZ47L三级32A
漏电动作电流值选择：
I总＝1.5×30＝45mA，即选50mA即可。
漏电分断时间不不小于0.1s。
打夯机单机选择：K＝1　　　CosФ=0.8 tgФ=0.75
Pjs=Kpe=1×1.1＝1.1KW
Qjs=Pjs×tgФ=0.75×1.1=0.825KVAR
S∑js=√P2∑js+Q2∑js=√1.12+0.8252=1.38KVA
I∑js=S∑js×103=1.38×103 =2.1A
√3×U √3×380
查表选XV293×1.5+1.5，容许载量流量为24A，直埋地
选择熔断器，取2倍
IRT＝2×2.68＝5.36A
选开关HK1－20/3,熔体选10A即可。
选择漏电保护器：
I漏>1.4Ijs＝1.4×2.1＝2.94A
选DZ47L三级10A
额定漏电动作电流：取1.5倍。
I总≥1.5×30＝45mA虽然50mA即可。
漏电分时间不不小于0.1s。
同理：第二分派电箱和第三分派电箱计算措施同。略
假设照明提成三个回路。
第一回路3KW，第二回路3KW，第三回路4KW，总计算电流：
Ijs= 10 =45.45A
0.22
选择断器，单相自动开关DZ12　　60A
选XV29　 Ijs= 10 =45.45A
0.22
漏电保护器选：
I漏>1.4Ijs＝1.4×13.6＝19.04A
选DZL18二级额定电流为20A，额定剩余动作电流30mA，漏电分断时间不不小于0.1s。
第二回路同上
第三回路：
Ijs= 4 =18.2A
0.22
选XV29　3×1.5容许载流量为24A，直埋地选单相自动开关C45N20A
漏电保护器选：
I漏>1.4Ijs＝1.4×18.2＝25.48A
选DZ15L　32A二级额定漏电动电流30mA,额定漏电动作电流15mA，漏电分断时间不不小于0.1s。

系 统 图

Compact NT /3P/400A
总配电箱
Compact NT /3P/100A
Compact NT/3P/400A

Compact NT /3P/100A

Compact NT /3P/100A

Compact NT /3P/250A

塔吊配电箱
Compact NT /3P/250A

Compact NT /3P/100A
Compact NT/3P/400A

Compact NT /3P/100A

C65N/3P/63A

VIVG3P/63A

VIVG3P/63A
C65N/3P/63A

VIVG3P/32A
C65N/3P/32A
钢筋配电箱
Compact NT /3P/100A
C65N/3P/32A

VIVG3P/32A
C65N/3P/25A

VIVG3P/32A
C65N/3P/25A

VIVG3P/32A

VIVG3P/32A
C65N/3P/25A

C65N/3P/32A
木工配电箱
Compact NT /3P/100A
VIVG3P/32A
C65N/3P/32A

VIVG3P/32A

VIVG3P/25A
C65N/3P/25A

C65N/3P/25A

VIVG3P/25A
C65N/3P/25A

VIVG3P/25A

VIVG3P/25A
C65N/3P/25A
照明配电箱
Compact NT /3P/100A
C65N/3P/100A

VIVG3P/25A
C65N/3P/25A

VIVG3P/25A
C65N/2P/16A

C65N/2P/16A

临时用电安全技术措施
一、对于多种用电设备做好保护零线连接。
二、明确安全用电压操作范围，对下列特殊场所使用安全电压。
1、有高温、导电、灰尘或灯具离地面2.4米等场所照明电源电压不不不小于36伏。
2、在潮湿和易触及带电场所照明电源电压不不小于24伏。
3、在尤其潮湿场所，导电良好地面，锅炉或金属容器内工作照明电源电压不不小于12伏。
三、 选择漏电保护器
1、施工现场设两级漏电保护，并且两极漏电保护器额定动作电流和额定漏电动作时间应作合理匹配，使之具有分级保护功能。
2、开关箱中设置漏电保护器，安装在设备负荷线首端处。同步做好保护接零。
3、开关箱漏电保护器其额定漏电动作电流不不小于30毫安，额定漏电动作时间应不不小于0.1秒。
4、在潮湿和有腐蚀介质所使用漏电保护器应采用防溅型产品，其额定漏电动作电流不不小于15毫安。额定漏电动作时间应不不不小于0.1秒。
5、电器设备漏电保护器每10天进行一测试，接地电阻、反复接地每一季度测试一次，接地电阻测试不不小于10欧姆，反复接地测试不不小于4欧姆。
四、电器设备设置应符合规范规定。
1、分派电箱与开关箱距离不超过30米。开关箱与其控制固定式用点设备水平距离不超过3米。
2、配电箱、开关箱采用铁板或优质绝缘材料制作，铁板厚度不不不小于1.5毫米。
3、配电箱、开关箱内工作零线通过接线端子板连接，并应与保护零线端子板分设。
五、电器设备安装防护应符合规范规定。
1、工程不得在高下压线路下施工，高下压线路下方不得搭设作业棚、建造生活设施或堆放构件、架具材料及其他杂物。
2、施工时架具外侧边缘与外电架空线之间必须保持安全操作，当外电线路电压为1千伏如下时，其最小安全操作距离为4米。上下脚手架斜道严禁搭设在有外电线路一侧，旋转臂架式起重机任何部位或被吊物边缘与10千伏如下架空线路边线最小水平距离不得不不小于2米。
六、电气设备操作与维修人员必须符合规定。
1、持上岗证作业。
2、各类用电人员应做到：
a.掌握安全用电基本知识和所用设备性能。
b.使用设备前按规定穿戴和配置好对应劳动保护用品，并检查电器装置和保护设施与否完好。严禁设备带“病”运转。
c.停用设备必须拉闸断电。锁好开关箱。
d.负责保护所用设备负荷线、保护零和开关箱。发现问题及时汇报处理。
e.搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。
七、电气设备使用与维修
1、施工现场所有配电箱、开关箱应每月进行一次检查和维修。检查维修人员必须是专业电工。
2、检查、维修配电箱、开关箱时，必须将其前一级对应电源开关分闸断电，并悬挂停电标志牌。严禁带电作业。
3、配电箱内盘面上应标明各回路名称、用途，同步要做出分路标识。
4、配电箱和开关箱应指定专人负责，并应配锁。
5、电器箱内不容许放置任何杂物，并保持清洁。
八、施工现场电缆线路
1、应采用穿管埋地或沿墙敷设，严禁沿地面明设。
2、埋地敷设深度不不不小于0.6米，并在电缆上层均匀铺设不不不小于50毫米厚细砂。然后覆盖砖等硬质保护层。
3、橡皮电缆沿墙或电杆敷设用绝缘子固定
九、室内导线敷设及照明装置
1、室内导线距地面高度不得不不小于2.4米
2、进户线在室外要用绝缘子固定，进户线过墙应穿好套管，距地面应不小于2.5米。
3、金属外壳灯具，外壳必须作保护接零。所用配件均应用镀锌件。
4、室外灯具距地面不不不小于3米。室内灯具不低于2.4米。
十、安全用电组织措施
1、建立临时用电施工组织设计和安全用电技术措施得体制，审批制度并建立对应技术档案。
2、建立技术交底制度，并在技术交底上文字资料上履行交底人和被交底人签字手续，并注明交底日期。
3、建立安全检测制度，从临时用电工程开始到工程竣工，定期进行检测。
4、建立安全用电责任制，对临时用电工程个部位操作监护、维修分片、分块、分机贯彻到人。
5、强化安全用电领导体制，改善电气技术队伍素质。
十一、电气防火措施
1、合理配置、整定、置换多种保护电器。
2、在电器装置和线路周围不堆放易燃、易爆和强腐蚀介质，不使用火源。
3、配电室配置绝缘灭火器，并严禁烟火。
4、合理设置防雷装置。
十二、电气防火组织措施
1、建立易燃易爆物和强腐蚀介质管理制度。
2、建立电气防火检查制度，发现问题及时处理。
3、强化电气防火领导体制，建立电气防火队伍。
精选范本
机 械 设 备 用 电 量
序号
机械或设备名称
型号规格
数量
国 别
产 地
制 造
年 份
额定功率
（KW）
用于施
工部位
1
塔 吊
QTZ63
2台
徐 州

110kw
主体
装饰
2
升降机
FYLS-2-236
4套
哈尔滨

60KW
主体
装饰
3
砼输送泵
HBT60
1套
沈 阳

67 kw
主体
4
砂浆
搅拌机
JZC350
2台
上 海

6kw
主体
装饰
5
切断机
GQ-40
1台
长 春
1998
5.5kw
主体
6
调直机
GX-12
1台
长 春

3kw
主体
7
弯曲机
GQ-40
1台
长 春
1999
4kw
主体
8
震捣器
15W
5台
北 京

1.5kw
主体
9
震捣棒
6~12米
12个
北 京

主体
10
电子称
SQL-2
1台
天 津

主体
装饰
11
电 锯
MJ-225
2台
沈 阳

5.5kw
主体
12
无齿锯
JH-50
2台
湖 南

2.2kw
主体
13
电焊机
AX-320
2台
广 东

12kw
主体
14
对焊机
BX3-300-2
2
广 东

46.8
主体
合 计

378.5
