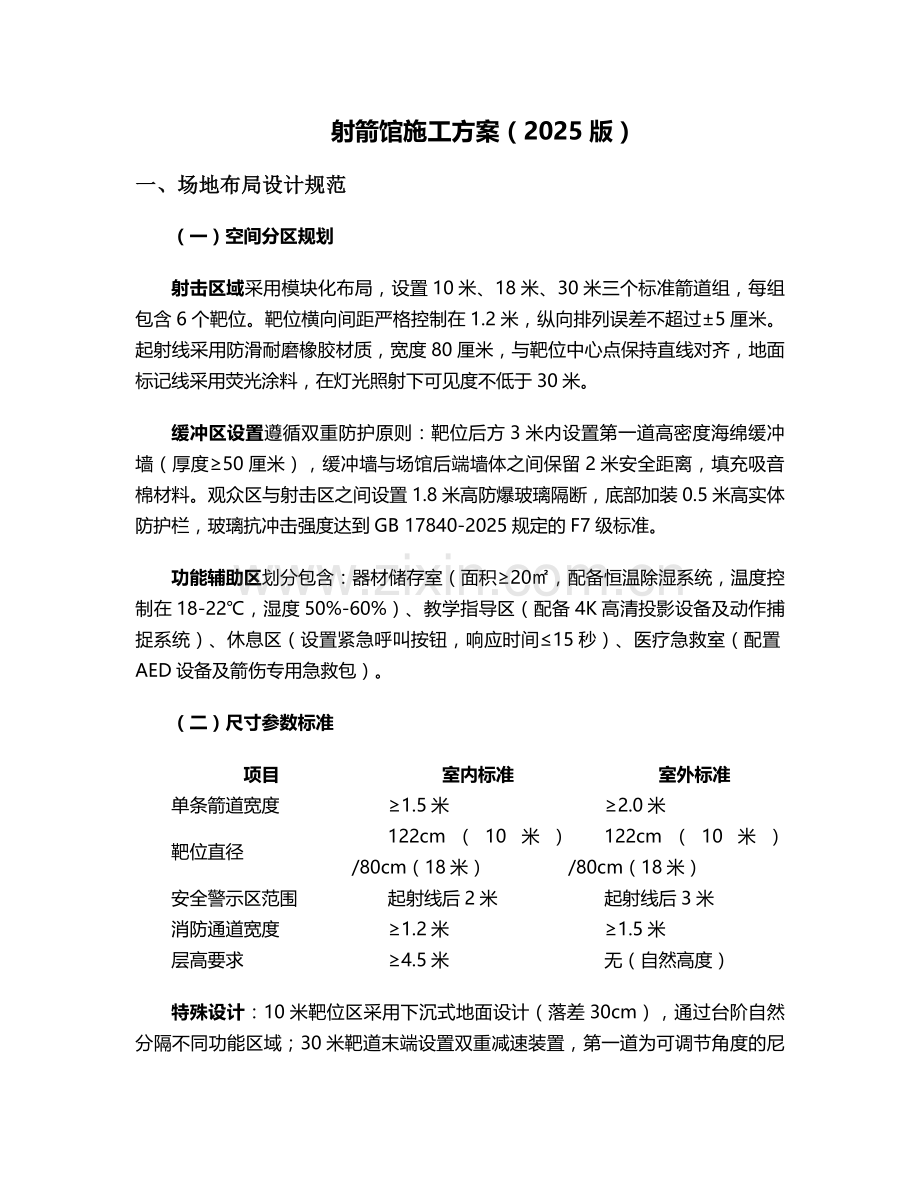

射箭馆施工方案（2025版）
一、场地布局设计规范
（一）空间分区规划
射击区域采用模块化布局，设置10米、18米、30米三个标准箭道组，每组包含6个靶位。靶位横向间距严格控制在1.2米，纵向排列误差不超过±5厘米。起射线采用防滑耐磨橡胶材质，宽度80厘米，与靶位中心点保持直线对齐，地面标记线采用荧光涂料，在灯光照射下可见度不低于30米。
缓冲区设置遵循双重防护原则：靶位后方3米内设置第一道高密度海绵缓冲墙（厚度≥50厘米），缓冲墙与场馆后端墙体之间保留2米安全距离，填充吸音棉材料。观众区与射击区之间设置1.8米高防爆玻璃隔断，底部加装0.5米高实体防护栏，玻璃抗冲击强度达到GB 17840-2025规定的F7级标准。
功能辅助区划分包含：器材储存室（面积≥20㎡，配备恒温除湿系统，温度控制在18-22℃，湿度50%-60%）、教学指导区（配备4K高清投影设备及动作捕捉系统）、休息区（设置紧急呼叫按钮，响应时间≤15秒）、医疗急救室（配置AED设备及箭伤专用急救包）。
（二）尺寸参数标准
项目
室内标准
室外标准
单条箭道宽度
≥1.5米
≥2.0米
靶位直径
122cm（10米）/80cm（18米）
122cm（10米）/80cm（18米）
安全警示区范围
起射线后2米
起射线后3米
消防通道宽度
≥1.2米
≥1.5米
层高要求
≥4.5米
无（自然高度）

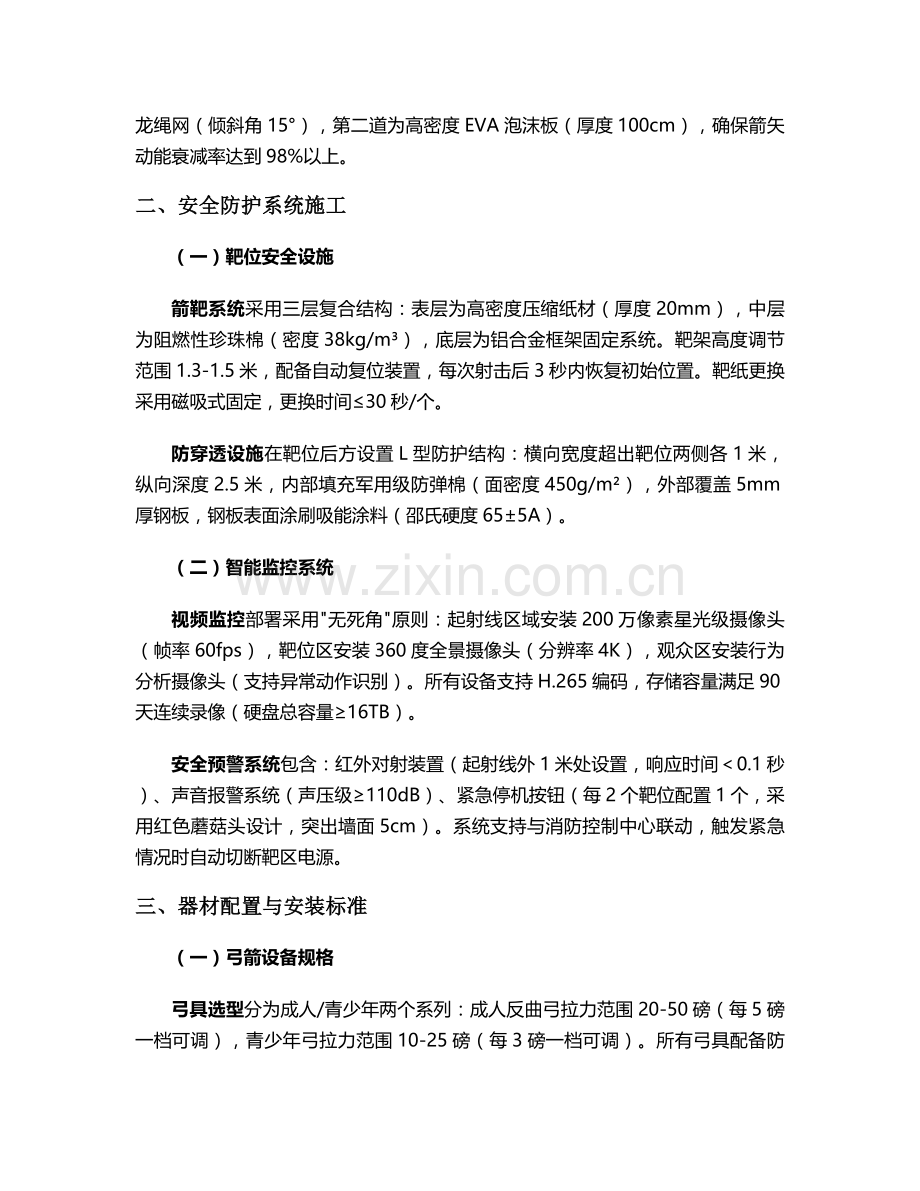

特殊设计：10米靶位区采用下沉式地面设计（落差30cm），通过台阶自然分隔不同功能区域；30米靶道末端设置双重减速装置，第一道为可调节角度的尼龙绳网（倾斜角15°），第二道为高密度EVA泡沫板（厚度100cm），确保箭矢动能衰减率达到98%以上。
二、安全防护系统施工
（一）靶位安全设施
箭靶系统采用三层复合结构：表层为高密度压缩纸材（厚度20mm），中层为阻燃性珍珠棉（密度38kg/m³），底层为铝合金框架固定系统。靶架高度调节范围1.3-1.5米，配备自动复位装置，每次射击后3秒内恢复初始位置。靶纸更换采用磁吸式固定，更换时间≤30秒/个。
防穿透设施在靶位后方设置L型防护结构：横向宽度超出靶位两侧各1米，纵向深度2.5米，内部填充军用级防弹棉（面密度450g/m²），外部覆盖5mm厚钢板，钢板表面涂刷吸能涂料（邵氏硬度65±5A）。
（二）智能监控系统
视频监控部署采用"无死角"原则：起射线区域安装200万像素星光级摄像头（帧率60fps），靶位区安装360度全景摄像头（分辨率4K），观众区安装行为分析摄像头（支持异常动作识别）。所有设备支持H.265编码，存储容量满足90天连续录像（硬盘总容量≥16TB）。
安全预警系统包含：红外对射装置（起射线外1米处设置，响应时间＜0.1秒）、声音报警系统（声压级≥110dB）、紧急停机按钮（每2个靶位配置1个，采用红色蘑菇头设计，突出墙面5cm）。系统支持与消防控制中心联动，触发紧急情况时自动切断靶区电源。
三、器材配置与安装标准
（一）弓箭设备规格
弓具选型分为成人/青少年两个系列：成人反曲弓拉力范围20-50磅（每5磅一档可调），青少年弓拉力范围10-25磅（每3磅一档可调）。所有弓具配备防震装置（弓柄处安装30mm厚硅胶减震垫）和机械制动系统（触发力≤15N）。弓弦采用Dacron材料（直径4mm，断裂强度≥280kg），每使用500次必须更换。
箭矢标准：碳素箭杆直径8.8mm，长度66-72cm（每2cm一档），箭尾采用尼龙材质（邵氏硬度85A），箭头为钝头设计（半径5mm），箭羽为螺旋式排列（3片式，面积12cm²/片）。每支箭矢印有唯一编号及重量标识（误差≤±0.5g）。
（二）辅助设备安装
箭台系统采用磁性定位装置，重复定位精度≤0.1mm，高度调节范围0-50mm。配备压力传感器（灵敏度0.1N），当箭矢放置异常时自动发出警示。
瞄准系统包含光学瞄准镜（放大倍率4X，视场角8°）和激光校准器（波长650nm，功率＜5mW），校准误差≤0.5MOA。所有电子设备采用双重供电模式（主电源+备用锂电池，续航≥4小时）。
四、消防与应急设施建设
（一）消防系统配置
灭火设备按NFPA10标准配置：每50㎡设置1具4kg干粉灭火器（ABC型），靶位区额外配置二氧化碳灭火器（2kg/具）。消防栓间距≤30米，配备25米长水带（口径65mm）及多功能水枪（流量≥20L/s）。
疏散通道采用"双通道"设计：主通道宽度2.0米，采用防滑地砖（摩擦系数≥0.8），两侧安装应急照明灯带（照度≥5lux，连续照明时间≥90分钟）；备用通道宽度1.5米，设置常闭式防火门（耐火极限≥1.5小时），门上方安装电磁释放装置，断电时自动开启。
（二）应急处理设施
医疗急救点配备：担架（承重≥150kg）、急救箱（包含止血带、箭伤专用镊子、破伤风疫苗等）、氧气罐（容量40L，压力15MPa）。墙面安装急救流程图（采用ISO标准图形符号），并配备语音指导系统（支持中/英双语）。
应急广播系统采用分区控制模式：射击区、观众区、办公区可独立播报。扬声器覆盖均匀度≥95%，语音清晰度≥90%（背景噪声65dB时）。系统存储10段预设录音，包含紧急疏散、设备故障等场景，响应时间≤3秒。
五、人员培训与管理制度
（一）资质要求与培训计划
教练员资质需满足：国家射箭协会认证C级以上证书、急救培训合格证（每2年复核）、500小时以上教学经验。每年需完成30学时继续教育，内容包含最新规则解读（2025版）、运动损伤防护、心理辅导等。
安全培训实施三级考核制度：
1. 理论考核（满分100分，合格线80分）：包含器材安全使用、应急处理流程等内容；
2. 实操考核（模拟3种紧急场景）：器材故障处理（≤2分钟/次）、伤员急救（≤5分钟完成止血包扎）、火灾疏散指挥；
3. 应急演练（每季度1次）：包含弓箭误射、设备漏电、人员晕倒等场景，考核响应速度与处置规范。
（二）日常管理制度
器材维护建立"三查"制度：
· 日检查：弓片变形量（≤0.5mm）、弓弦磨损度（毛丝数量≤3根/㎡）、箭矢直线度（偏差≤0.3mm/m）；
· 周检查：瞄准器精度校准、减震装置性能测试、箭台高度复测；
· 月检查：弓身应力测试（采用超声波探伤）、箭杆疲劳强度检测（弯曲次数≥1000次无裂纹）。
安全巡查实施"四定"原则：定人（专职安全员）、定时（每小时1次）、定岗（设置6个固定巡查点）、定项（检查内容包含12项必查项目）。巡查记录采用电子表单，支持实时上传管理系统，异常情况自动触发预警。
六、施工质量控制要点
（一）材料验收标准
结构材料需提供：
· 钢材：抗拉强度≥420MPa，屈服强度≥345MPa，伸长率≥22%；
· 木材：含水率8%-12%，顺纹抗压强度≥45MPa，弹性模量≥10GPa；
· 复合材料：弯曲强度≥150MPa，冲击韧性≥60kJ/m²，热变形温度≥80℃。
装饰材料环保要求：甲醛释放量≤0.05mg/m³（气候箱法），TVOC≤0.2mg/m³，可溶性重金属（铅、镉、铬、汞）总和≤10mg/kg。所有材料需提供第三方检测报告，并在进场时进行抽样复验（复验比例≥5%）。
（二）施工精度控制
地面施工误差控制：
· 平整度：3米靠尺测量≤2mm；
· 坡度：箭道方向≤0.1%，排水方向2‰-3‰；
· 标高：相邻靶位高度差≤1mm，全场最大偏差≤3mm。
设备安装精度要求：
· 靶位中心线：与起射线垂直度偏差≤1/3000；
· 摄像头：水平角度偏差≤0.5°，高度偏差≤5mm；
· 电气设备：接地电阻≤4Ω，绝缘电阻≥100MΩ。
七、验收与测试流程
（一）分项验收内容
靶道系统测试包含：
1. 箭矢穿透力测试：使用50磅弓在30米处射击，缓冲墙背面不得出现穿透现象；
2. 靶位复位测试：连续100次射击后，复位精度偏差≤2mm；
3. 噪音测试：射击时距离靶位1米处噪音≤85dB（A计权）。
安全系统验收项目：
· 紧急停机响应时间≤0.5秒；
· 红外对射触发准确率100%（测试100次）；
· 监控录像回放清晰度：可辨识5米外人脸特征（像素点≥120×120）。
（二）综合性能测试
满负荷运行测试连续72小时模拟运营：
· 同时开启所有靶位照明（照度≥500lux，均匀度≥0.8）；
· 100名模拟用户同时使用（每人每小时射击30次）；
· 空调系统连续运行（温度波动≤±1℃，湿度波动≤±5%）。
应急演练包含：
1. 火灾疏散：从报警到全员撤离至安全区≤3分钟；
2. 医疗急救：从发现伤员到完成初步救治≤8分钟；
3. 设备故障：主要设备故障修复时间≤30分钟（配备备用设备）。
本方案严格遵循GB 19079.9-2025最新标准，所有施工工艺及材料参数可根据实际场地条件进行动态调整，但安全性能指标不得低于规范要求。施工过程需保留完整的质量记录，包括材料检验报告、隐蔽工程验收单、系统调试记录等，作为竣工验收的必备文件。
