鹤壁建筑亮化施工方案
一、工程概况
1.1 项目背景
本项目位于河南省鹤壁市主城区，涉及淇滨区、山城区核心区域内12栋标志性建筑的亮化改造，包括行政办公建筑3栋、商业综合体2栋、历史风貌建筑4栋及 residential 社区公共建筑3栋。项目旨在通过现代化照明技术，展现鹤壁"诗经文化发源地"的城市底蕴，打造"山水梨乡·光影鹤壁"的夜间景观名片。
1.2 工程范围
· 建筑外立面照明：涵盖建筑主体轮廓勾勒、立面肌理表现、重点结构照明三个层次
· 景观配套照明：包含建筑周边绿化带投光、人行道引导照明、水景动态照明系统
· 智能控制系统：部署集中控制终端3套，实现平日、节日、重大活动三种模式切换
· 配电系统改造：新增户外防水配电箱18台，改造原有供电回路9处
1.3 技术指标
建筑类型
平均照度要求
色温范围
控制方式
节能指标
行政建筑
30-50lux
3000K暖白光
集中控制
≤12W/㎡
商业建筑
50-80lux
4000K中性光
分区控制
≤15W/㎡
历史建筑
20-30lux
2700K暖黄光
独立控制
≤10W/㎡
社区建筑
15-25lux
3500K中性光
时控+光控
≤8W/㎡

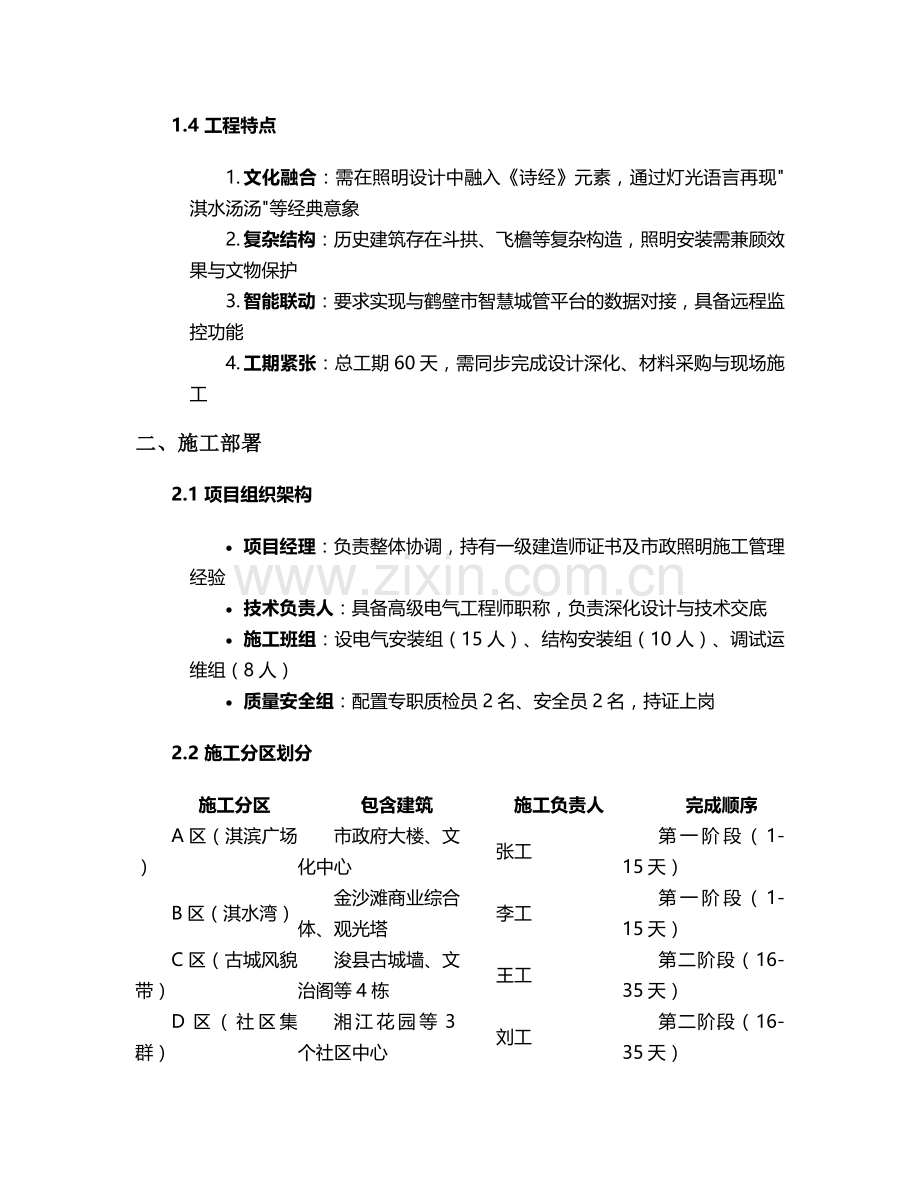

1.4 工程特点
1. 文化融合：需在照明设计中融入《诗经》元素，通过灯光语言再现"淇水汤汤"等经典意象
2. 复杂结构：历史建筑存在斗拱、飞檐等复杂构造，照明安装需兼顾效果与文物保护
3. 智能联动：要求实现与鹤壁市智慧城管平台的数据对接，具备远程监控功能
4. 工期紧张：总工期60天，需同步完成设计深化、材料采购与现场施工
二、施工部署
2.1 项目组织架构
· 项目经理：负责整体协调，持有一级建造师证书及市政照明施工管理经验
· 技术负责人：具备高级电气工程师职称，负责深化设计与技术交底
· 施工班组：设电气安装组（15人）、结构安装组（10人）、调试运维组（8人）
· 质量安全组：配置专职质检员2名、安全员2名，持证上岗
2.2 施工分区划分
施工分区
包含建筑
施工负责人
完成顺序
A区（淇滨广场）
市政府大楼、文化中心
张工
第一阶段（1-15天）
B区（淇水湾）
金沙滩商业综合体、观光塔
李工
第一阶段（1-15天）
C区（古城风貌带）
浚县古城墙、文治阁等4栋
王工
第二阶段（16-35天）
D区（社区集群）
湘江花园等3个社区中心
刘工
第二阶段（16-35天）
控制系统
全区域智能控制网络
赵工
第三阶段（36-50天）
2.3 施工流程规划
1. 前期准备阶段（1-7天）：现场勘测复核→深化设计确认→材料进场检验
2. 主体施工阶段（8-45天）：
o 第一批次（8-20天）：管线敷设、基础浇筑
o 第二批次（21-35天）：灯具安装、线缆连接
o 第三批次（36-45天）：控制系统部署、设备调试
3. 收尾验收阶段（46-60天）：系统联调→清洁整改→竣工验收
2.4 管理目标
· 质量目标：分项工程合格率100%，优良率≥95%，确保省优质工程
· 安全目标：零重伤及以上事故，轻伤频率控制在1.5‰以内
· 进度目标：关键节点按时完成率100%，总工期控制在60个日历天
· 成本目标：工程总成本控制在预算范围内，偏差率不超过±3%
三、施工进度计划
3.1 关键节点控制
工作内容
计划开始时间
计划完成时间
持续天数
前置任务
施工图纸会审
第1天
第3天
3
无
材料采购进场
第4天
第7天
4
图纸会审完成
管线预埋施工
第8天
第15天
8
材料检验合格
灯具安装
第16天
第35天
20
管线验收通过
控制系统安装
第36天
第45天
10
灯具安装完成60%
系统调试
第46天
第50天
5
控制系统安装完成
竣工验收
第58天
第60天
3
系统调试合格
3.2 进度保障措施
· 资源保障：关键材料提前备货，灯具、控制器等定制产品预留15天生产周期
· 工序衔接：采用BIM技术进行施工模拟，优化各专业交叉作业顺序
· 进度考核：实行周进度考核与奖惩制度，延误超3天启动预警机制
· 应急预案：准备2个施工班组的备用人员，应对突发情况的人员缺口
3.3 进度控制方法
· 三级计划管理：总进度计划→月进度计划→周作业计划的分级管控
· BIM进度模拟：利用Navisworks软件进行4D进度模拟，提前发现冲突点
· 周例会制度：每周五召开进度协调会，形成会议纪要并跟踪落实
· 进度报告：每日提交施工日报，每周提交进度分析报告，包含形象进度、资源投入、存在问题及解决措施
四、施工准备与资源配置
4.1 技术准备
· 图纸深化：在原有设计基础上完成：
o 各建筑灯具定位图（精确至±50mm）
o 管线走向剖面图（含标高标注）
o 配电箱系统图（含负荷计算）
o 控制逻辑流程图（含时序控制表）
· 技术交底：编制《施工技术交底手册》，包含：
o 特殊灯具安装工艺标准
o 古建筑施工保护措施
o 智能控制系统接线规范
o 隐蔽工程验收标准
4.2 现场准备
· 场地布置：
o 设置材料仓库3处（A/B/C区各1处），配备消防器材及温湿度控制设备
o 搭建临时办公室2间，配置监控系统及网络设施
o 划分加工区、堆放区、试验区，设置明显标识
· 临时设施：
o 敷设临时电缆300m，安装配电箱2台，满足施工用电需求
o 接入临时用水，安装节水型水龙头及计量装置
o 设置安全通道及警示标志，夜间照明覆盖率100%
4.3 材料资源配置
4.3.1 主要材料清单
材料名称
规格型号
单位
数量
技术参数
LED洗墙灯
XQ-24W-3000K
套
1200
IP66，Ra≥90，寿命50000h
投光灯
TG-50W-4000K
套
850
压铸铝外壳，光束角30°/60°可选
轮廓灯
LK-12W-RGB
套
2300
DMX512控制，防护等级IP67
智能控制器
ZN-KZQ-01
台
18
支持4G远程控制，8路输出
电缆
YJV-0.6/1kV-4×2.5
m
15000
阻燃B级，耐候型
配电箱
PZ30-40回路
台
18
户外防水型，带浪涌保护
4.3.2 材料管理措施
· 进场检验：执行"三检制"（外观检查、性能测试、资料审核），不合格材料严禁使用
· 仓储管理：分类存放，建立材料台账，实行先进先出原则
· 标识管理：所有材料悬挂标识牌，注明名称、规格、数量、检验状态
· 限额领料：根据施工进度编制领料计划，严格控制材料消耗
4.4 机械设备配置
设备名称
型号规格
数量
用途
安全要求
高空作业车
JLG 450AJ
3台
外立面灯具安装
定期检查制动系统
电焊机
BX1-500
4台
钢结构支架焊接
配备防雨罩及灭火器材
切割机
J3G-400
6台
型材加工
安装防护罩，操作人员佩戴护目镜
万用表
FLUKE 17B+
8块
电气参数测量
定期计量检定，在有效期内使用
兆欧表
ZC25-4
4只
绝缘电阻测试
测试前确认设备断电
BIM移动工作站
DELL Precision 7750
2台
现场图纸比对
配备防摔保护套
4.5 人力资源配置
· 管理人员：项目经理1人、技术负责人1人、施工员3人、质检员2人、安全员2人
· 技术工人：
o 电气安装工15人（持电工证）
o 焊工6人（持焊工证）
o 架子工8人（持登高作业证）
o 普工10人（经过安全培训）
· 后勤保障：材料员2人、资料员1人、厨师2人、司机3人
五、主要施工方法与技术措施
5.1 管线敷设施工
5.1.1 管线预埋
· 墙体暗敷：
o 使用冲击钻钻孔，孔径较管径大10mm，孔间距≤1m
o 采用M10膨胀螺栓固定PVC管，固定点间距≤800mm
o 管线弯曲半径≥10倍管径，弯扁度≤管外径的10%
· 地面暗埋：
o 开挖深度≥0.7m，素土夯实后铺设100mm厚细砂垫层
o 采用CPVC管外套镀锌钢管保护，埋地部分做防腐处理
o 过路管加设钢套管，两端伸出路基各1m
5.1.2 桥架安装
· 支架制作：
o 采用50×5角钢制作支架，除锈后刷防锈漆两道、面漆一道
o 支架间距：水平段1.5m，垂直段1.0m，转弯处0.5m
· 桥架敷设：
o 桥架连接采用螺栓固定，螺母位于桥架内侧
o 桥架与支架之间加设绝缘垫片，接地电阻≤4Ω
o 桥架接口处用铜编织带跨接，截面积≥4mm²
5.2 灯具安装施工
5.2.1 安装工艺分类
· 嵌入式安装：
o 在建筑幕墙预留孔洞，灯具与墙面间隙≤2mm
o 采用硅胶密封，密封宽度≥8mm，表面平整光滑
o 灯具固定采用不锈钢膨胀螺栓，扭矩控制在15-20N·m
· 支架安装：
o 支架采用304不锈钢材质，厚度≥3mm
o 与建筑连接部位加设缓冲垫片，避免冷桥结露
o 支架焊接处做防腐处理，涂层厚度≥60μm
5.2.2 特殊部位处理
· 古建筑灯具安装：
o 采用可拆卸式夹具固定，避免在古建筑构件上钻孔
o 灯具与木构件之间加设防火隔热垫，耐火极限≥1h
o 选用低温升灯具，表面温度≤60℃（避免烫伤风险）
· 玻璃幕墙安装：
o 使用结构胶固定灯具底座，胶缝宽度≥7mm，厚度≥5mm
o 线缆穿管后采用防火棉密封孔洞，密封深度≥50mm
o 灯具导线预留150mm余量，便于后期维护更换
5.3 控制系统安装
5.3.1 控制网络架构
· 层级结构：
o 中央控制层：部署工业控制计算机，安装照明控制软件
o 区域控制层：设置18个区域控制器，负责本区域设备管理
o 终端执行层：每个灯具内置智能驱动模块
· 通信方式：
o 中央控制器与区域控制器采用光纤通信
o 区域控制器与灯具采用DMX512协议通信
o 远程监控采用4G无线网络，数据加密传输
5.3.2 编程调试
· 控制程序编写：
o 采用C++语言编写控制逻辑，模块化设计
o 实现三种基础模式：平日模式（19:00-22:00）、节日模式（19:00-23:00）、重大活动模式（19:00-24:00）
o 设置光照度自动调节功能，根据环境亮度实时调整输出功率
· 系统联调：
o 单灯调试→分区调试→全系统联调的三级调试流程
o 测试控制响应时间≤100ms，数据传输丢包率≤0.1%
o 模拟断电恢复、网络中断等异常情况，测试系统自恢复功能
5.4 配电系统施工
5.4.1 配电箱安装
· 基础制作：
o 采用C25混凝土浇筑，尺寸为800×600×300mm（长×宽×高）
o 基础内预埋4×M12地脚螺栓，外露长度50mm
o 基础表面铺设10mm厚绝缘橡胶板
· 箱体安装：
o 箱体垂直度偏差≤1.5mm/m，水平度偏差≤1mm/m
o 箱体接地可靠，接地电阻≤4Ω
o 箱内元器件布局合理，间距≥50mm，散热良好
5.4.2 电缆敷设
· 敷设前检查：
o 电缆型号、规格符合设计要求，外观无损伤
o 绝缘电阻测试≥10MΩ（1000V兆欧表）
o 电缆标识清晰，长度满足敷设需求
· 敷设工艺：
o 电缆弯曲半径≥20倍电缆外径
o 桥架内电缆排列整齐，绑扎间距≤1.5m
o 电缆终端头制作规范，相序正确，标识清晰
5.5 古建筑特殊施工措施
5.5.1 结构保护技术
· 无损安装工艺：
o 采用可移除式夹具固定灯具，夹具与建筑接触面加设3mm厚氯丁橡胶垫
o 避免在古建筑主体结构上钻孔、焊接，确需固定时采用环氧树脂锚固技术
o 灯具安装位置距离可燃构件≥300mm，或加设防火隔热层
· 材料兼容性控制：
o 所有接触古建筑的材料均经过兼容性测试，避免化学腐蚀
o 金属构件采用纯铜或316不锈钢材质，防止电化学腐蚀
o 密封材料选用中性硅酮胶，避免对石材、木材产生侵蚀
5.5.2 施工过程监控
· 实时监测：
o 安装应力监测系统，控制夹具紧固力≤0.5MPa
o 温度监测：灯具表面温度≤50℃，环境温度变化率≤5℃/h
o 振动监测：施工机械与建筑基础之间设置减振垫层，振动加速度≤0.1g
· 保护措施：
o 脚手架搭设采用独立支撑体系，与古建筑保持≥300mm距离
o 施工区域设置防尘罩，PM10浓度控制在0.5mg/m³以下
o 每日施工前后对古建筑进行外观检查，做好记录
六、质量保证措施
6.1 质量管理体系
· 组织机构：成立质量管理小组，项目经理任组长，配备2名专职质检员
· 制度建设：
o 质量责任制：明确各岗位质量职责，签订质量责任书
o 三检制：实行自检、互检、交接检制度，做好检查记录
o 样板引路制度：每个分项工程先做样板，经检验合格后方可大面积施工
o 质量否决制度：不合格分项工程坚决返工，不得进入下道工序
6.2 材料质量控制
· 供应商管理：
o 建立合格供应商名录，优先选择具有ISO9001认证的生产企业
o 关键材料（灯具、控制器、电缆）实行厂家实地考察制度
o 签订材料质量保证协议，明确质量标准、验收方法和违约责任
· 进场检验：
o 灯具：外观检查、光电参数测试、IP防护等级测试
o 电缆：绝缘电阻测试、耐压试验、燃烧性能测试
o 控制器：功能测试、通信稳定性测试、环境适应性测试
6.3 施工过程质量控制
6.3.1 分项工程质量控制点
分项工程
质量控制点
控制方法
标准要求
管线敷设
敷设路径、弯曲半径、绝缘电阻
目测、尺量、仪器测试
路径偏差≤50mm，弯曲半径≥10D，绝缘电阻≥10MΩ
灯具安装
安装位置、角度、牢固度
全站仪定位、扭矩扳手检测
位置偏差≤20mm，角度偏差≤1°，紧固扭矩符合规范
电气接线
接线牢固度、相序正确性、绝缘性能
拉力测试、相序表检测、绝缘测试
接线无松动，相序正确，绝缘电阻≥5MΩ
系统调试
照度均匀度、控制响应时间、节能指标
照度计测量、示波器测试、电能表计量
均匀度≥0.7，响应时间≤100ms，节能率≥30%
6.3.2 质量检查制度
· 日常检查：质检员每日巡查，重点检查隐蔽工程、关键工序
· 专项检查：每周组织一次电气安全专项检查，每月组织一次质量大检查
· 旁站监理：对高空作业、带电作业、古建筑施工等关键环节实行全过程旁站
· 第三方检测：邀请第三方检测机构进行中期、竣工两次独立检测
6.4 质量记录与文件管理
· 质量记录体系：
o 施工日志：每日记录施工内容、人员、设备、天气、质量情况
o 检验批验收记录：包含主控项目、一般项目检查结果，各方签字确认
o 试验报告：材料试验、电气测试、系统性能测试等报告完整有效
· 文件管理要求：
o 质量文件分类存放，建立电子台账，检索方便
o 所有记录采用耐久性强的书写材料，字迹清晰，签字齐全
o 质量文件保存期限为工程竣工后5年
七、安全文明施工措施
7.1 安全生产管理体系
· 责任体系：
o 项目经理为安全生产第一责任人，签订安全生产责任书
o 设立安全生产管理部门，配备2名专职安全员，持证上岗
o 建立"横向到边、纵向到底"的安全责任网络，覆盖所有施工人员
· 制度建设：
o 安全生产教育培训制度：入场三级安全教育，特种作业人员专项培训
o 安全技术交底制度：分部分项工程施工前进行详细安全交底
o 安全检查制度：每日巡查、每周专项检查、每月综合检查
o 事故报告制度：明确事故上报程序、时限和内容
7.2 高处作业安全措施
· 作业平台安全：
o 高空作业车定期检查，重点检查制动系统、液压系统、安全装置
o 脚手架搭设符合规范要求，脚手板铺满、固定牢固，防护栏杆高度≥1.2m
o 作业平台荷载≤200kg/㎡，严禁超载使用
· 个人防护：
o 作业人员必须佩戴安全帽、安全带，安全带高挂低用
o 穿着防滑鞋，禁止穿硬底鞋、带钉鞋作业
o 配备通讯设备，保持与地面指挥人员联系畅通
· 作业环境：
o 遇有六级及以上大风、雨雪、大雾等恶劣天气，停止高处作业
o 夜间高处作业必须有充足照明，照度≥50lux
o 作业区域设置警戒线和警示标志，严禁无关人员进入
7.3 电气安全措施
· 临时用电管理：
o 严格执行"三级配电、两级保护"制度，实行"一机一闸一漏一箱"
o 配电箱安装漏电保护器，额定漏电动作电流≤30mA，动作时间≤0.1s
o 临时用电线路架空敷设，高度≥2.5m，穿越道路时加设保护管
· 带电作业防护：
o 带电作业必须有两人以上，一人操作一人监护
o 使用绝缘工具，定期进行绝缘性能测试，保持良好状态
o 作业前验电、放电，确认无电后方可操作，悬挂"禁止合闸"警示牌
· 设备安全：
o 电气设备金属外壳可靠接地，接地电阻≤4Ω
o 潮湿环境作业使用防水电气设备，配备防水配电箱
o 定期检查电气设备绝缘性能，破损设备立即停用维修
7.4 消防安全措施
· 消防设施配置：
o 施工现场每50㎡配置2具4kg干粉灭火器，重点部位增加配置数量
o 设置消防水源，配备消防水带、水枪，保证消防用水量≥10L/s
o 危险物品仓库单独设置，配备防爆型灯具和通风设备
· 动火作业管理：
o 动火作业必须办理动火许可证，清理作业点周围可燃物
o 动火点配备灭火器材，设专人监护，作业后确认无火源方可离开
o 焊接作业设置接火斗，防止火花飞溅引发火灾
· 消防教育与演练：
o 每月组织一次消防知识培训，每季度组织一次消防演练
o 施工人员掌握灭火器使用方法，熟悉消防通道和逃生路线
o 现场设置消防应急照明和疏散指示标志，保持消防通道畅通
7.5 文明施工措施
· 现场管理：
o 施工现场设置连续封闭的围挡，高度≥2.5m，围挡美观整洁
o 场地硬化处理，设置排水沟，保持排水畅通，无积水
o 材料、设备分类堆放，整齐有序，设置标识牌
· 扬尘控制：
o 施工现场出入口设置洗车平台，车辆冲洗干净后方可出场
o 易扬尘材料覆盖存放，运输时采取密闭措施
o 施工现场每日洒水降尘，PM10浓度控制在0.5mg/m³以下
· 噪音控制：
o 合理安排施工时间，夜间（22:00-6:00）禁止高噪音作业
o 高噪音设备采取减振、隔声措施，噪音排放符合国家标准
o 夜间施工需办理夜间施工许可证，公告附近居民
八、环境保护措施
8.1 环境因素识别与控制
· 主要环境因素：
o 大气污染：施工扬尘、焊接烟尘、机械尾气
o 水污染：施工废水、生活污水、油料泄漏
o 噪声污染：施工机械噪音、切割噪音、运输噪音
o 固体废弃物：建筑垃圾、生活垃圾、危险废弃物
· 控制措施策划：
o 编制环境管理计划，明确各环境因素的控制目标和措施
o 针对古建筑周边区域制定专项环境保护方案
o 建立环境监测机制，定期监测各项环境指标
8.2 水污染防治措施
· 施工废水处理：
o 设置沉淀池，施工废水经三级沉淀后回用，不外排
o 沉淀池尺寸为3m×2m×1.5m，采用砖砌结构，水泥砂浆抹面
o 定期清理沉淀池污泥，污泥含水率≤80%后运至指定地点处置
· 生活污水处理：
o 施工现场设置环保厕所，采用生物降解技术处理
o 食堂设置隔油池，废水经隔油处理后排入市政污水管网
o 严禁将油污、食物残渣直接排入下水道
8.3 大气污染防治措施
· 扬尘控制：
o 施工现场裸土覆盖率100%，采用防尘网或绿化覆盖
o 材料运输车辆必须密闭，出场前冲洗轮胎和车身
o 施工现场设置PM10在线监测仪，超标时启动预警措施
· 废气控制：
o 高空作业车、发电机等设备使用低硫柴油，尾气排放符合国家标准
o 焊接作业采用低烟尘焊条，操作人员佩戴防尘口罩
o 油漆、稀料等挥发性材料密封存放，使用时保持通风良好
8.4 固体废弃物管理
· 分类收集：
o 设置分类垃圾桶，分为可回收物、不可回收物、危险废弃物三类
o 危险废弃物（废油漆、废电池、废化学品等）单独存放，设置明显标识
o 建筑垃圾按混凝土块、砖瓦、木材、金属等分类堆放
· 处置要求：
o 生活垃圾由环卫部门定期清运，做到日产日清
o 建筑垃圾运至指定消纳场处置，运输车辆办理准运证
o 危险废弃物委托有资质的单位处置，签订处置协议，建立转移联单
8.5 生态保护措施
· 植被保护：
o 施工区域与非施工区域设置隔离带，保护周边植被
o 古树名木设置保护围栏，半径≥5m，禁止在保护范围内施工
o 临时占用绿地面积控制在最小范围，施工完成后及时恢复绿化
· 水土保持：
o 施工现场设置排水沟和挡水墙，防止水土流失
o 边坡开挖采取支护措施，坡度≤1:1.5，必要时设置截水沟
o 雨季施工时，裸露土方表面覆盖防雨布，防止雨水冲刷
九、应急预案
9.1 应急组织体系
· 应急领导小组：
o 组长：项目经理
o 副组长：技术负责人、安全负责人
o 成员：各部门负责人、施工队长
· 应急工作小组：
o 抢险救援组：负责现场抢险救援工作
o 医疗救护组：负责伤员初步救治和转运
o 后勤保障组：负责应急物资供应和运输
o 通讯联络组：负责内外部通讯联络
o 现场保卫组：负责现场秩序维护和警戒
9.2 高处坠落事故应急预案
· 应急响应：
o 立即停止作业，启动应急救援预案
o 现场人员立即对伤员进行初步救治，同时拨打120急救电话
o 应急领导小组赶赴现场指挥救援，保护事故现场
· 救援措施：
o 若伤员被困高处，立即组织人员利用高空作业车或搭建临时救援平台进行救援
o 若伤员有骨折，进行简单固定；有出血，立即压迫止血
o 搬运伤员时保持脊柱稳定，避免二次损伤
· 后续处理：
o 安排专人陪同伤员到医院治疗，及时了解伤情
o 组织事故调查，分析事故原因，制定防范措施
o 按规定向有关部门报告事故情况
9.3 触电事故应急预案
· 应急响应：
o 立即切断电源或使用绝缘工具使触电者脱离电源
o 检查伤员意识、呼吸、心跳，如无呼吸心跳，立即进行心肺复苏
o 拨打120急救电话，同时向应急领导小组报告
· 救援措施：
o 将脱离电源的伤员移至通风干燥处，解开衣领，检查呼吸
o 对灼伤部位进行初步处理，用无菌纱布覆盖
o 昏迷伤员保持平卧，头偏向一侧，防止呕吐物窒息
· 预防措施：
o 加强用电安全管理，定期检查电气设备和线路
o 作业人员必须持证上岗，佩戴合格的个人防护用品
o 雷雨天停止室外电气作业，设备采取防雨措施
9.4 火灾事故应急预案
· 报警与疏散：
o 立即拨打119报警，报告火灾地点、燃烧物质、火势大小
o 组织人员疏散，优先疏散受火势威胁区域的人员
o 切断火灾区域电源，关闭燃气阀门，移走周围可燃物
· 初期火灾扑救：
o 使用现场灭火器、消防水带进行扑救，控制火势蔓延
o 优先扑救电气设备火灾时，使用干粉灭火器，严禁用水扑救
o 扑救人员在上风向操作，佩戴防护用品，确保自身安全
· 后续处理：
o 配合消防部门灭火，提供建筑图纸和消防设施情况
o 火灾扑灭后，保护现场，协助事故调查
o 清理火灾现场，消除隐患，评估损失
9.5 恶劣天气应急预案
· 预警响应：
o 密切关注天气预报，接到恶劣天气预警后，提前24小时做好防范准备
o 停止高空作业、室外作业，将施工人员和设备撤离至安全区域
o 加固临时设施，检查排水系统，确保畅通
· 应急处置：
o 大风天气：切断临时用电电源，加固脚手架、围挡等设施
o 暴雨天气：启动排水系统，低洼区域设置抽水泵，防止积水
o 高温天气：调整作业时间，避开高温时段，配备防暑降温用品
· 灾后恢复：
o 恶劣天气过后，全面检查施工现场，消除安全隐患
o 修复受损设施，测试电气设备，确认安全后方可恢复施工
o 对受损材料、设备进行清点和评估，及时补充和更换
十、验收标准与流程
10.1 验收依据
· 国家标准：
o 《建筑电气工程施工质量验收规范》GB 50303-2015
o 《城市夜景照明设计规范》JGJ/T 163-2008
o 《灯具 第1部分：一般要求与试验》GB 7000.1-2015
o 《低压配电设计规范》GB 50054-2011
· 行业标准：
o 《城市道路照明工程施工及验收规程》CJJ 89-2012
o 《LED城市道路照明应用技术要求》GB/T 31832-2015
o 《古建筑修建工程质量检验评定标准》CJJ 70-96
· 项目文件：
o 施工图纸及设计变更文件
o 施工合同及相关协议
o 经批准的施工组织设计
10.2 分项工程验收标准
10.2.1 灯具安装验收标准
项目
允许偏差
检验方法
灯具定位偏差
≤20mm
全站仪或钢尺测量
灯具垂直度
≤1°
角度尺测量
灯具间距偏差
±50mm
钢尺测量
防护等级
符合设计要求
IP防护等级测试仪
接地电阻
≤4Ω
接地电阻测试仪
10.2.2 电气安装验收标准
项目
标准要求
检验方法
绝缘电阻
≥10MΩ
兆欧表测试
接地系统
接地电阻≤4Ω，跨接线截面积≥4mm²
接地电阻测试仪、目测
配电箱安装
垂直度≤1.5mm/m，水平度≤1mm/m
水平仪、吊线坠测量
电缆敷设
弯曲半径≥20D，排列整齐，标识清晰
目测、钢尺测量
开关动作
灵活可靠，接触良好，指示正确
操作试验、万用表测量
10.2.3 系统功能验收标准
项目
标准要求
检验方法
照度均匀度
≥0.7
照度计多点测量
色温偏差
±200K
色温仪测量
控制响应时间
≤100ms
示波器测试
模式切换功能
切换顺畅，无闪烁、黑屏
目测观察，连续测试10次
节能指标
符合设计要求
电能表计量，连续测试72小时
10.3 验收流程
10.3.1 分项工程验收
1. 施工单位自检：施工班组自检→项目部复检→公司专检，形成自检报告
2. 监理验收：监理工程师对分项工程进行验收，签署验收意见
3. 隐蔽工程验收：隐蔽工程覆盖前，组织建设、设计、监理单位共同验收，签署验收记录
4. 功能性测试：对各系统功能进行逐项测试，记录测试数据
10.3.2 竣工验收
1. 竣工资料审查：
o 施工图纸、设计变更、洽商记录
o 材料、设备出厂合格证、检验报告
o 隐蔽工程验收记录、分项工程验收记录
o 系统调试记录、试运行记录
o 竣工图、工程总结报告
2. 现场验收：
o 观感质量检查：灯具安装整齐度、线缆敷设规范性、设备运行稳定性
o 功能测试：照度测试、色温测试、控制功能测试、节能指标测试
o 安全性能测试：接地电阻测试、绝缘电阻测试、漏电保护测试
3. 系统试运行：
o 连续试运行30天，每日记录运行数据
o 试运行期间无故障，各项指标稳定
o 试运行结束后，编写试运行报告
4. 验收结论：
o 验收组根据资料审查和现场验收情况，形成验收意见
o 验收合格：签署竣工验收证书，工程正式交付
o 整改后验收：提出整改意见，限期整改后复验
o 验收不合格：明确不合格项，整改后重新组织验收
10.4 验收资料要求
· 资料完整性：
o 工程技术文件、质量保证文件、验收记录文件齐全
o 各类文件签字盖章完整，日期明确
o 测试数据真实可靠，具有可追溯性
· 资料规范性：
o 资料格式符合《建设工程文件归档规范》GB/T 50328-2014要求
o 图纸绘制符合国家标准，图标清晰，标注准确
o 文字材料使用A4纸张，字迹清晰，装订整齐
· 电子档案：
o 所有验收资料同时提交电子版本，采用PDF格式
o 电子档案与纸质档案内容一致，具有同等效力
o 建立电子档案目录，便于检索和查阅
本方案通过系统规划鹤壁建筑亮化工程的各个环节，确保施工过程科学有序、质量安全可控、环境保护到位，最终实现"山水梨乡·光影鹤壁"的夜景建设目标，为鹤壁市打造独具特色的城市夜间名片提供坚实保障。
