高层拼接建筑施工技术交底
一、施工技术要点
（一）拼接节点设计与处理
1. 节点形式选择
根据建筑结构类型（框架、剪力墙或钢结构）选择刚性节点或柔性节点。刚性节点采用焊接+螺栓连接组合工艺，适用于承重主力结构；柔性节点采用减震垫片+销轴连接，用于非承重拼接区域，允许±3mm的位移补偿。节点钢板厚度不小于16mm，螺栓等级选用8.8级高强度摩擦型螺栓，接触面摩擦系数≥0.45。
2. 拼接面处理
预制构件拼接面需进行粗糙化处理，采用机械凿毛工艺形成深度3-5mm的凹凸面，露出新鲜混凝土面积≥75%。拼接前24小时采用高压水枪冲洗，清除浮浆及杂物，拼接时均匀涂刷界面剂（水灰比0.45的水泥净浆掺5%环氧树脂），涂刷厚度控制在1.5-2mm。
（二）构件吊装技术
1. 吊具选型与验算
采用四点平衡吊具，吊索与构件水平面夹角控制在60°-75°，单根吊索安全系数≥6。根据构件重量（最重预制柱达28t）选用150t汽车吊，吊臂长度36m时工作半径控制在12m内，起吊速度≤0.5m/s。
2. 吊装精度控制

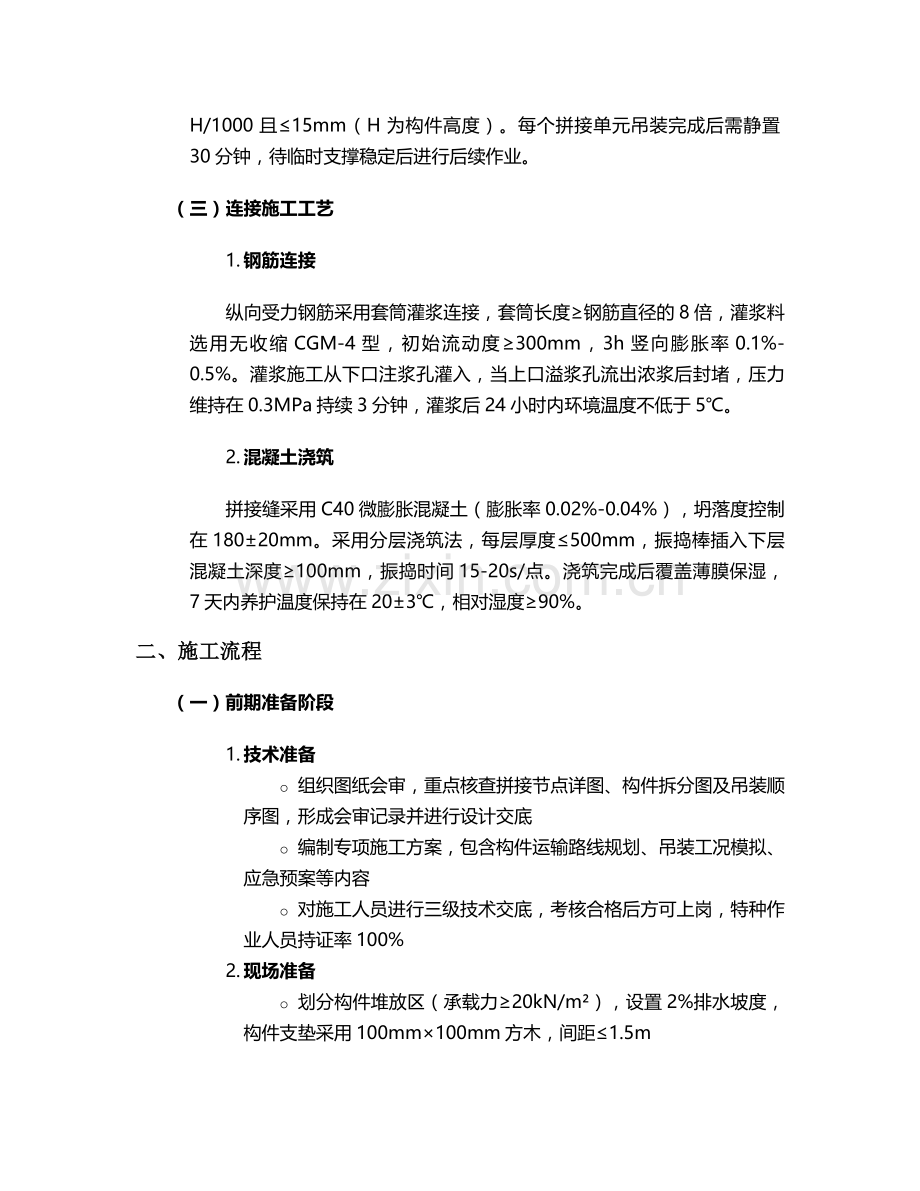

安装前设置三维定位支架，采用全站仪进行轴线复核，偏差≤2mm。构件临时固定采用可调式斜撑，调节精度达0.5mm，垂直度偏差控制在H/1000且≤15mm（H为构件高度）。每个拼接单元吊装完成后需静置30分钟，待临时支撑稳定后进行后续作业。
（三）连接施工工艺
1. 钢筋连接
纵向受力钢筋采用套筒灌浆连接，套筒长度≥钢筋直径的8倍，灌浆料选用无收缩CGM-4型，初始流动度≥300mm，3h竖向膨胀率0.1%-0.5%。灌浆施工从下口注浆孔灌入，当上口溢浆孔流出浓浆后封堵，压力维持在0.3MPa持续3分钟，灌浆后24小时内环境温度不低于5℃。
2. 混凝土浇筑
拼接缝采用C40微膨胀混凝土（膨胀率0.02%-0.04%），坍落度控制在180±20mm。采用分层浇筑法，每层厚度≤500mm，振捣棒插入下层混凝土深度≥100mm，振捣时间15-20s/点。浇筑完成后覆盖薄膜保湿，7天内养护温度保持在20±3℃，相对湿度≥90%。
二、施工流程
（一）前期准备阶段
1. 技术准备
o 组织图纸会审，重点核查拼接节点详图、构件拆分图及吊装顺序图，形成会审记录并进行设计交底
o 编制专项施工方案，包含构件运输路线规划、吊装工况模拟、应急预案等内容
o 对施工人员进行三级技术交底，考核合格后方可上岗，特种作业人员持证率100%
2. 现场准备
o 划分构件堆放区（承载力≥20kN/m²），设置2%排水坡度，构件支垫采用100mm×100mm方木，间距≤1.5m
o 安装测量控制网，设置6个基准控制点，平面位置中误差≤5mm，高程中误差≤3mm
o 调试吊装设备，进行1.25倍额定荷载静载试验及1.1倍额定荷载动载试验
（二）主体施工阶段（以标准层为例）
施工步骤
主要工作内容
质量控制点
所需时间
1. 测量放线
放出轴线、构件定位线及标高控制线
轴线偏差≤3mm，标高偏差≤2mm
4h
2. 底层构件安装
吊装预制剪力墙、框架柱，临时固定
垂直度偏差≤5mm，位置偏差≤10mm
8h
3. 钢筋连接
安装灌浆套筒，绑扎节点区钢筋
套筒位置偏差≤3mm，钢筋间距偏差≤10mm
6h
4. 模板安装
安装拼接缝模板，设置对拉螺栓
模板拼缝≤1mm，刚度满足浇筑要求
5h
5. 灌浆施工
套筒灌浆及接缝封堵
灌浆料强度7d≥35MPa，28d≥40MPa
3h
6. 上层构件安装
吊装叠合梁、叠合板等水平构件
板底标高偏差≤5mm，接缝宽度≤2mm
10h
7. 混凝土施工
浇筑节点区及叠合层混凝土
表面平整度≤8mm，无蜂窝麻面
6h
8. 养护与验收
覆盖养护，组织隐蔽工程验收
混凝土强度达到设计值75%方可拆模
7d
（三）验收阶段
1. 分项工程验收
o 构件安装验收：每个流水段完成后进行，检查轴线位置、垂直度、标高偏差
o 连接节点验收：核查灌浆记录、钢筋连接质量，抽取3%套筒进行抗拉强度试验
o 混凝土验收：留置标准养护试块（每50m³一组）及同条件养护试块（每层3组）
2. 竣工验收
o 全高垂直度测量：采用全站仪按±0°、90°、180°、270°四个方向观测，总偏差≤H/3000且≤30mm
o 拼接缝检测：采用超声波探伤检测内部密实度，检测数量为节点总数的10%
o 结构性能检验：进行原位加载试验，最大试验荷载取设计荷载的1.5倍，持荷1小时无塑性变形
三、质量控制措施
（一）原材料控制
1. 进场检验
o 预制构件：检查出厂合格证、混凝土强度报告，外观质量允许偏差：表面平整度5mm，预埋件位置10mm，构件尺寸±5mm
o 钢筋：按60t为一批次进行力学性能检验，套筒灌浆连接按500个接头为一批次进行工艺检验
o 灌浆料：每20t为一批次检验流动度、抗压强度及竖向膨胀率，进场后存储在干燥通风环境，保质期≤3个月
2. 材料存储
o 钢筋套筒、预埋件等金属材料采取防雨防潮措施，垫高300mm存放，表面涂刷防锈剂
o 水泥、粉煤灰等粉料存储在密封罐中，温度≤30℃，相对湿度≤70%
o 预制构件采用立放或平放，平放时堆叠层数不超过3层，层间设置垫木且上下对齐
（二）过程控制
1. 测量监控
o 建立施工控制网，每栋楼设置4个高程控制点，定期复核（每周1次），偏差超限时进行平差调整
o 采用BIM技术进行预拼装模拟，提前发现构件碰撞问题，碰撞检测精度达1mm
o 每个拼接单元安装完成后，进行三维坐标复测，允许偏差：X/Y方向±5mm，Z方向±3mm
2. 工序检验
o 实行“三检制”（自检、互检、交接检），每道工序检验合格后方可进入下道工序
o 设置质量控制点（共18个），重点控制：吊装定位、钢筋连接、灌浆施工、混凝土强度
o 隐蔽工程验收留存影像资料，每个节点拍摄不少于3张照片（正面、侧面、剖面）
（三）试验检测
1. 混凝土试验
o 标准养护试块：每工作班留置1组，测试3d、7d、28d抗压强度
o 同条件养护试块：每个拼接层留置2组，用于判断拆模及吊装时间
o 抗裂性能试验：选取3个典型拼接节点，测试混凝土早期收缩值（≤0.08mm/m）
2. 结构检测
o 钢筋扫描：采用电磁感应法检测套筒灌浆饱满度，检测数量为总套筒数的5%
o 超声波检测：对拼接缝混凝土进行无损检测，声速值≥4.5km/s为合格
o 荷载试验：选取1榀框架进行1.2倍设计荷载静载试验，最大挠度≤L/2500（L为跨度）
四、安全措施
（一）高处作业安全
1. 防护设施
o 作业层设置1.2m高双护栏，挡脚板高度180mm，脚手板满铺且固定牢固，间隙≤50mm
o 构件安装临时作业平台采用钢制操作架，面积≥1.2m×0.8m，承载力≥2kN/m²
o 电梯井口设置定型化防护门（高度1.8m），楼梯临边设置防护栏杆，水平安全网每隔10m设置一道
2. 个人防护
o 作业人员必须佩戴双钩安全带，高挂低用（安全带固定点高于作业位置）
o 佩戴防滑安全帽（冲击吸收性能≤4900N），穿防刺穿安全鞋，高空作业严禁穿硬底鞋
o 恶劣天气（风力≥6级、暴雨、浓雾）停止高处作业，已安装构件采取加固措施
（二）吊装作业安全
1. 吊装区域管理
o 设置警戒区（半径为吊装半径+2m），采用硬质围挡及警示标志，配备专职安全员监护
o 吊装时设信号指挥员，使用对讲机（距离≤500m）指挥，信号统一规范（6种指挥手势）
o 构件起吊前进行试吊（离地300mm停留5分钟），检查吊具、索具及制动系统
2. 设备安全
o 吊车支腿垫设2m×2m×0.2m钢板，地基承载力≥150kPa，作业前测试接地电阻≤4Ω
o 定期检查钢丝绳磨损情况，当断丝数达总丝数的10%时立即更换，绳端固定绳卡数量≥3个
o 起重机械设置力矩限制器、高度限位器，灵敏可靠，定期校验（每季度1次）
（三）消防安全
1. 消防设施
o 施工现场每500m²设置1组灭火器（2×4kg干粉灭火器），消防栓间距≤50m，配备消防水带（长度25m）
o 易燃材料存储区（油漆、稀料等）设置独立库房，与作业区距离≥30m，采用防爆型灯具
o 焊接作业点配备灭火器材，设置接火斗（尺寸500mm×500mm），作业完毕后1小时内复查
2. 动火管理
o 办理动火许可证，明确动火时间（8:00-18:00）、地点及监护人，动火前清除10m内可燃物
o 高处焊接时下方设置警戒区，采用阻燃毯覆盖易燃物，作业人员佩戴防火面罩
o 施工现场严禁吸烟，设置禁烟标识，生活区与作业区设置防火分隔（防火间距≥10m）
（四）应急措施
1. 应急预案
o 编制专项应急预案，包含：构件坠落、吊装失稳、高处坠落、火灾等6类事故处置程序
o 配备应急物资：急救箱（含止血带、担架等）、应急照明（连续照明≥3h）、备用吊具2套
o 每月组织1次应急演练，重点演练吊装失稳（模拟构件倾斜30°）处置流程
2. 医疗救护
o 现场设置医务室，配备AED除颤仪及常用急救药品，与最近医院（距离3km）建立绿色通道
o 高处坠落急救：立即解除压迫，脊柱损伤者采用硬板床搬运，避免二次损伤
o 触电急救：配备绝缘手套、绝缘杆（长度≥2m），断电前严禁直接接触触电者
五、成品保护
1. 构件保护
o 预制构件边角采用50mm×50mm角钢保护，运输时采用柔性材料包裹，绑扎点设置软垫
o 安装完成的构件表面粘贴警示标识（“严禁碰撞”“注意保护”），3m范围内不设置材料堆放区
o 门窗洞口采用定制木框保护，玻璃安装后贴防护膜（厚度≥0.1mm），避免交叉作业污染
2. 连接部位保护
o 灌浆完成后24小时内严禁碰撞构件，设置防护围栏（距离构件≥1.5m）
o 钢筋连接套筒安装后采用塑料盖密封，防止杂物进入，安装前检查清洁度
o 拼接缝混凝土未达到设计强度75%前，严禁在构件上堆放荷载（允许施工活荷载≤0.5kN/m²）
六、注意事项
1. 季节性施工
o 雨季：现场设置排水沟（坡度3%），构件堆放区搭设防雨棚，灌浆施工避开雨天
o 冬季：采用综合蓄热法养护，掺加早强防冻剂（掺量3%），混凝土入模温度≥10℃
o 夏季：高温时段（11:00-15:00）停止吊装作业，构件表面采用遮阳布覆盖，喷水降温
2. 特殊情况处理
o 吊装偏差超标：当偏差超过允许值时，采用千斤顶微调（单次调整量≤2mm），严禁强行就位
o 灌浆料流动度不足：可掺入适量（≤5%）蒸馏水调整，严禁添加其他外加剂
o 突发停电：立即启动备用电源（柴油发电机2台，总功率200kW），将吊装构件临时固定
3. 质量通病防治
o 接缝渗漏：采用多道密封（内侧遇水膨胀止水条+外侧密封胶），胶缝宽度控制在8-12mm
o 构件开裂：控制混凝土内外温差≤25℃，避免早强剂掺量过高（≤6%）
o 安装错位：采用BIM技术进行预拼装，提前修正构件加工误差（累计偏差≤15mm）
本技术交底未尽事宜，应严格按照《混凝土结构工程施工质量验收规范》（GB50204）、《装配式混凝土建筑技术标准》（GB/T51231）及设计文件执行。施工过程中如遇特殊问题，需及时上报技术部门研究解决，严禁擅自变更施工工艺。
