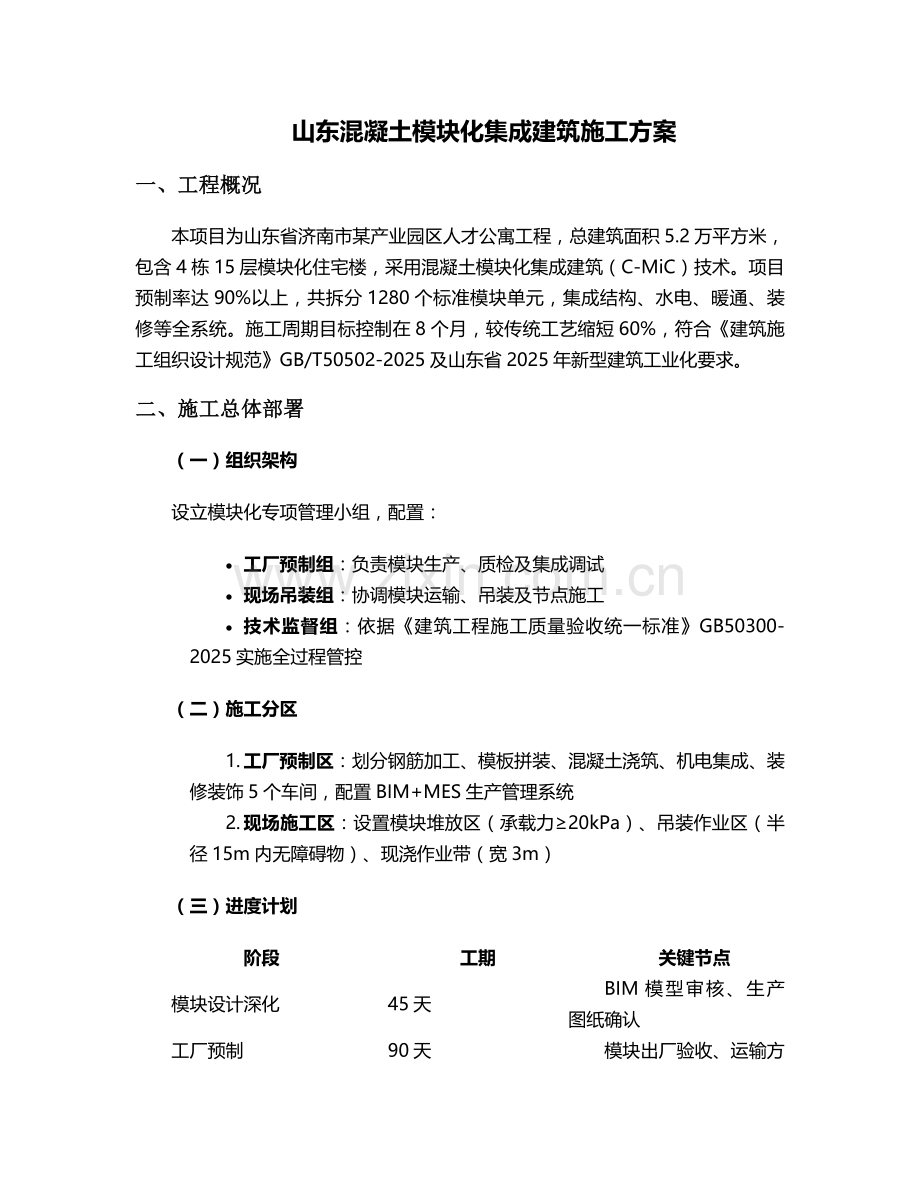

山东混凝土模块化集成建筑施工方案
一、工程概况
本项目为山东省济南市某产业园区人才公寓工程，总建筑面积5.2万平方米，包含4栋15层模块化住宅楼，采用混凝土模块化集成建筑（C-MiC）技术。项目预制率达90%以上，共拆分1280个标准模块单元，集成结构、水电、暖通、装修等全系统。施工周期目标控制在8个月，较传统工艺缩短60%，符合《建筑施工组织设计规范》GB/T50502-2025及山东省2025年新型建筑工业化要求。
二、施工总体部署
（一）组织架构
设立模块化专项管理小组，配置：
· 工厂预制组：负责模块生产、质检及集成调试
· 现场吊装组：协调模块运输、吊装及节点施工
· 技术监督组：依据《建筑工程施工质量验收统一标准》GB50300-2025实施全过程管控
（二）施工分区
1. 工厂预制区：划分钢筋加工、模板拼装、混凝土浇筑、机电集成、装修装饰5个车间，配置BIM+MES生产管理系统
2. 现场施工区：设置模块堆放区（承载力≥20kPa）、吊装作业区（半径15m内无障碍物）、现浇作业带（宽3m）
（三）进度计划
阶段
工期
关键节点
模块设计深化
45天
BIM模型审核、生产图纸确认
工厂预制
90天
模块出厂验收、运输方案审批
现场吊装
60天
首模块吊装、结构封顶
节点处理
30天
模块连接节点验收
竣工交付
30天
消防验收、分户验收
三、关键施工流程
（一）模块工厂预制
1. 模具制作
采用定制钢模（平整度误差≤2mm），侧模配置液压开合系统，确保模块几何尺寸偏差控制在±3mm内（符合JGJ/T302-2021结构检测标准）。
2. 钢筋工程
· 主筋采用HRB400E级钢筋，机械连接接头等级I级
· 钢筋骨架整体吊装，保护层厚度采用塑料垫块（强度≥C40）
3. 混凝土浇筑
· 采用C40P8抗渗混凝土，坍落度180±20mm
· 布料机分层浇筑（每层≤500mm），高频振捣棒振捣至表面泛浆
4. 机电集成
· 给水管道采用PP-R管（S5系列），热熔连接
· 强电管线预埋JDG管（直径≥20mm），弯曲半径≥6D
5. 装修一体化
· 内墙采用石膏板（厚度12mm）+隔音棉（密度48kg/m³）
· 地面铺设SPC锁扣地板（耐磨转数≥6000转）
（二）模块运输与堆放
1. 运输方案
· 采用低平板拖车（轴距12m），模块绑扎采用4点吊装带（安全系数≥6）
· 运输速度≤60km/h，转弯半径≥25m
2. 现场堆放
· 采用“井”字形木方垛（截面100×100mm），堆放高度≤3层
· 模块间距≥500mm，设置排水盲沟（坡度3%）
（三）现场吊装施工
1. 吊装准备
· 选用250t汽车吊（主臂42m，额定起重量28t）
· 吊具采用专用平衡梁（承重≥30t），设置4个吊点（间距2.4m×1.8m）
2. 吊装工艺
graph LR
A[模块进场验收] --> B[测量放线]
B --> C[吊具安装]
C --> D[试吊30cm静置10min]
D --> E[吊装就位]
E --> F[临时固定]
3. 精度控制
· 采用全站仪三维定位（偏差≤5mm）
· 每层设置2个基准模块，偏差累积控制在15mm内
（四）模块连接节点处理
1. 干式连接
· 采用M20高强螺栓（扭矩值450N·m）连接钢牛腿
· 缝隙填充防火岩棉（密度≥150kg/m³）+防水密封胶（耐候性≥20年）
2. 湿式连接
· 模块上下部预留钢筋（长度500mm），采用灌浆套筒连接（灌浆料抗压强度≥85MPa）
· 水平缝浇筑C45微膨胀混凝土（膨胀率0.02%~0.05%）
四、技术标准与质量控制
（一）材料控制
1. 混凝土：氯离子含量≤0.06%，碱含量≤3.0kg/m³（GB50119-2021）
2. 钢筋：屈强比≤0.85，伸长率≥25%
3. 保温材料：导热系数≤0.030W/(m·K)，燃烧性能A级
（二）过程检测
1. 工厂检测
· 模块尺寸：三维扫描（每模块100个检测点）
· 混凝土强度：同条件养护试块（每50个模块一组）
· 水电测试：压力试验（给水管道1.5倍工作压力，保压30min）
2. 现场检测
· 吊装垂直度：经纬仪检测（偏差≤H/1000且≤20mm）
· 节点强度：回弹法检测（表面强度≥35MPa）
· 防水性能：淋水试验（持续1h无渗漏）
（三）常见问题防控
质量问题
防控措施
模块拼接错位
采用定位销+调节螺栓系统，偏差超3mm立即返工
连接节点渗漏
三道防水（止水条+密封胶+防水砂浆）
混凝土裂缝
采用低水化热水泥，模块养护≥14天
五、安全管理体系
（一）危险源辨识
1. 吊装作业：起重机倾覆、模块坠落（风险等级Ⅱ级）
2. 高空作业：临边坠落、物体打击（风险等级Ⅱ级）
3. 临时用电：触电事故（风险等级Ⅲ级）
（二）防护措施
1. 吊装安全
· 设置双重限位装置（高度、幅度），风速≥10.8m/s时停止作业
· 模块吊装设置防坠器（承重≥2t），作业人员佩戴双钩安全带
2. 用电安全
· 采用TN-S接零保护系统，配电箱配置智能漏电保护器（动作电流≤30mA）
· 模块内电线接头采用防水接线盒（IP67防护等级）
（三）应急管理
1. 应急预案
· 编制模块倾覆、火灾、触电专项预案，每季度演练1次
· 现场配置应急物资：急救箱、灭火器（4kg干粉，间距20m）、应急照明
2. 智慧监控
部署AI视频监控系统，实时识别未佩戴安全帽、违规操作等行为，响应时间≤10s
六、绿色施工措施
1. 噪声控制：工厂采用隔音墙体（降噪量≥30dB），现场吊装避开夜间22:00-6:00
2. 扬尘治理：场区主要道路硬化（厚度200mm，C25混凝土），安装PM10在线监测仪
3. 固废利用：模块切割废料回收率≥90%，建筑垃圾排放≤0.5t/百平方米
4. 节能措施：工厂采用太阳能光伏发电（占比15%），现场照明使用LED灯具
七、验收标准
1. 模块验收：执行《组合钢模板技术标准》GB/T50214-2021，合格率100%
2. 结构验收：依据《混凝土结构工程施工质量验收规范》GB50204-2025
3. 专项验收：消防（GB50016-2025）、节能（DB37/T 5147-2025）、环保验收
八、技术创新应用
1. BIM+GIS技术：实现模块全生命周期管理，碰撞检测效率提升40%
2. 数字孪生：建立模块生产-运输-吊装数字镜像，偏差预警准确率95%
3. 智能灌浆：采用压力传感灌浆系统，实时监测灌浆饱满度（偏差≤5%）
本方案未尽事宜，需严格遵循山东省《建筑工程施工过程结构分析与检测技术标准》JGJ/T302-2021及《绿色建筑评价标准》GB/T50378-2025最新要求执行。施工期间每周召开技术例会，根据现场实际情况动态调整工艺参数。
