中职第二学年（电子信息技术）电子电路分析2026年综合测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

一、选择题（总共10题，每题3分，每题只有一个正确答案，请将正确答案填入括号内）
1. 关于三极管的特性，以下说法正确的是（ ）
A. 三极管具有电流放大作用，所以可以将小电流放大成大电流
B. 三极管工作在放大区时，集电极电流受基极电流控制
C. 三极管的发射极和集电极可以互换使用
D. 三极管的β值越大，其放大能力越弱
2. 在RC串联电路中，已知R = 10kΩ，C = 0.1μF，电源频率f = 50Hz，则该电路的阻抗为（ ）
A. 10kΩ
B. 14.14kΩ
C. 20kΩ
D. 28.28kΩ

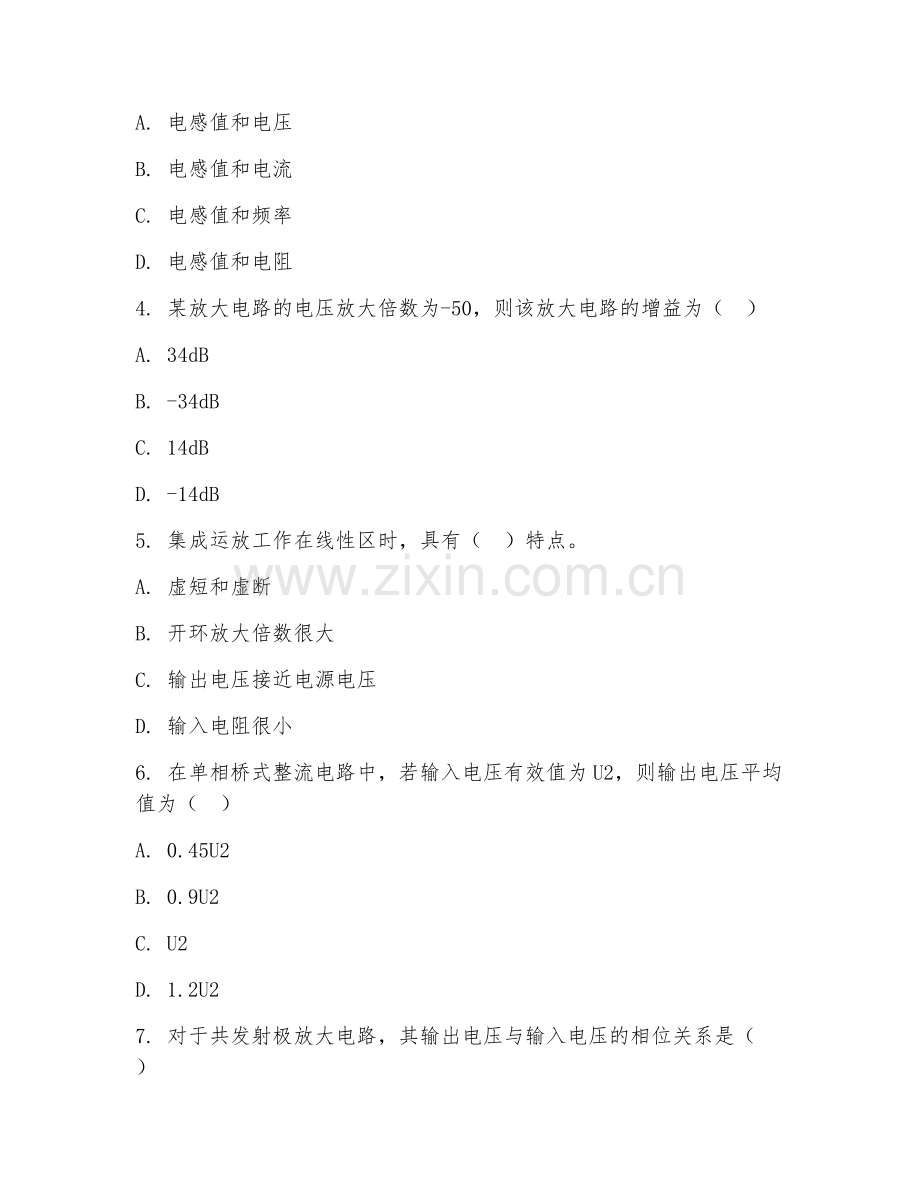

3. 正弦交流电路中，电感元件的感抗与（ ）有关。
A. 电感值和电压
B. 电感值和电流
C. 电感值和频率
D. 电感值和电阻
4. 某放大电路的电压放大倍数为-50，则该放大电路的增益为（ ）
A. 34dB
B. -34dB
C. 14dB
D. -14dB
5. 集成运放工作在线性区时，具有（ ）特点。
A. 虚短和虚断
B. 开环放大倍数很大
C. 输出电压接近电源电压
D. 输入电阻很小
6. 在单相桥式整流电路中，若输入电压有效值为U2，则输出电压平均值为（ ）
A. 0.45U2
B. 0.9U2
C. U2
D. 1.2U2
7. 对于共发射极放大电路，其输出电压与输入电压的相位关系是（ ）
A. 同相
B. 反相
C. 相差90°
D. 相差180°
8. 某电路的传递函数为H(s) = 10 / (s + 5)，则该电路是（ ）
A. 一阶高通滤波器
B. 一阶低通滤波器
C. 二阶高通滤波器
D. 二阶低通滤波器
9. 数字电路中，基本逻辑门电路不包括（ ）
A. 与门
B. 或门
C. 非门
D. 与非门
10. 时序逻辑电路的输出不仅取决于当前的输入，还与（ ）有关。
A. 电源电压
B. 电路的初始状态
C. 电路的工作频率
D. 电路的负载

二、多项选择题（总共5题，每题4分，每题有两个或两个以上正确答案，请将正确答案填入括号内，少选、多选、错选均不得分）
1. 下列关于二极管的说法正确的有（ ）
A. 二极管具有单向导电性
B. 二极管的正向电阻较小，反向电阻很大
C. 二极管的伏安特性曲线是非线性的
D. 二极管在正向导通时，电流与电压成正比
2. 下列哪些因素会影响放大电路的静态工作点（ ）
A. 电源电压
B. 三极管的β值
C. 基极电阻
D. 集电极电阻
3. 正弦交流电路中，功率因数与（ ）有关。
A. 负载性质
B. 电源电压
C. 负载大小
D. 电源频率
4. 下列属于数字电路的应用领域有（ ）
A. 计算机
B. 通信设备
C. 自动化控制
D. 音频放大
5. 关于负反馈对放大电路性能的影响，正确的有（ ）
A. 提高放大倍数的稳定性
B. 减小非线性失真
C. 展宽通频带
D. 降低输入电阻和输出电阻

三、判断题（总共10题，每题2分，请在括号内打“√”或“×”）
1. 三极管的发射区掺杂浓度高于集电区。（ ）
2. 在RC并联电路中，总电流超前电压。（ ）
3. 放大电路的静态工作点设置过高会产生饱和失真。（ ）
4. 理想集成运放的开环放大倍数无穷大，输入电阻无穷小。（ ）
5. 整流电路的作用是将交流电转换为直流电。（ ）
6. 共集电极放大电路具有电压跟随特性。（ ）
7. 滤波器可以滤除信号中的特定频率成分。（ ）
8. TTL门电路的输入悬空时相当于输入高电平。（ ）
9. 组合逻辑电路的输出仅取决于当前的输入。（ ）
10. 负反馈会使放大电路的性能变差。（ ）

四、简答题（总共3题，每题10分）
1. 简述三极管放大电路的组成及各元件的作用。
2. 说明RC串联电路在不同频率信号作用下的阻抗特性。
3. 简述数字电路中时序逻辑电路和组合逻辑电路的区别。

五、分析计算题（总共2题，每题15分）
1. 已知某共发射极放大电路中，三极管的β = 50，RB = 300kΩ，RC = 3kΩ，VCC = 12V，求该电路的静态工作点。
2. 有一个RC低通滤波器，R = 10kΩ，C = 0.uf，输入电压为正弦波，有效值为10V，频率为1kHz。求输出电压的有效值。

答案：
一、1. B 2. B 3. C 4. B 5. A 6. B 7. B 8. B 9. D 10. B
二、1. ABC 2. ABCD 3. AC 4. ABC 5. ABC
三．1.√ 2.× 3.× 4.× 5.√ 6.√ 7.√ 8.√ 9.√ 10.×
四、1. 三极管放大电路由三极管、基极偏置电阻、集电极负载电阻、耦合电容等组成。三极管起电流放大作用；基极偏置电阻提供合适的基极电流，设置静态工作点；集电极负载电阻将电流放大转换为电压放大；耦合电容用于隔离直流，传递交流信号。
2. 在低频时，RC串联电路中电容容抗较大，电路阻抗主要由电阻决定，总阻抗较大。随着频率升高，电容容抗减小，电路阻抗减小。在高频时，电容容抗很小可忽略，电路阻抗近似等于电阻值。
3. 组合逻辑电路的输出仅取决于当前的输入信号组合，没有记忆功能。时序逻辑电路的输出不仅取决于当前输入，还与电路原来的状态有关，具有记忆功能，其状态由时钟信号同步更新。
五、1.IB = (VCC - UBE) / RB = (12 - 0.7) / 300 ≈ 0.038mA，IC = βIB = 50×0.038 = 1.9mA，UCE = VCC - IC×RC = 12 - 1.9×3 = 6.3V。
2. 容抗Xc = 1 / (2πfC) = 1 / (2×3.14×1000×0.1×10^-6) ≈ 1592Ω，总阻抗Z = √(R² + Xc²) = √(10000² + 1592²) ≈ 10126Ω，输出电压有效值Uo = Ui×R / Z = 10×10000 / 10126 ≈ 9.88V
