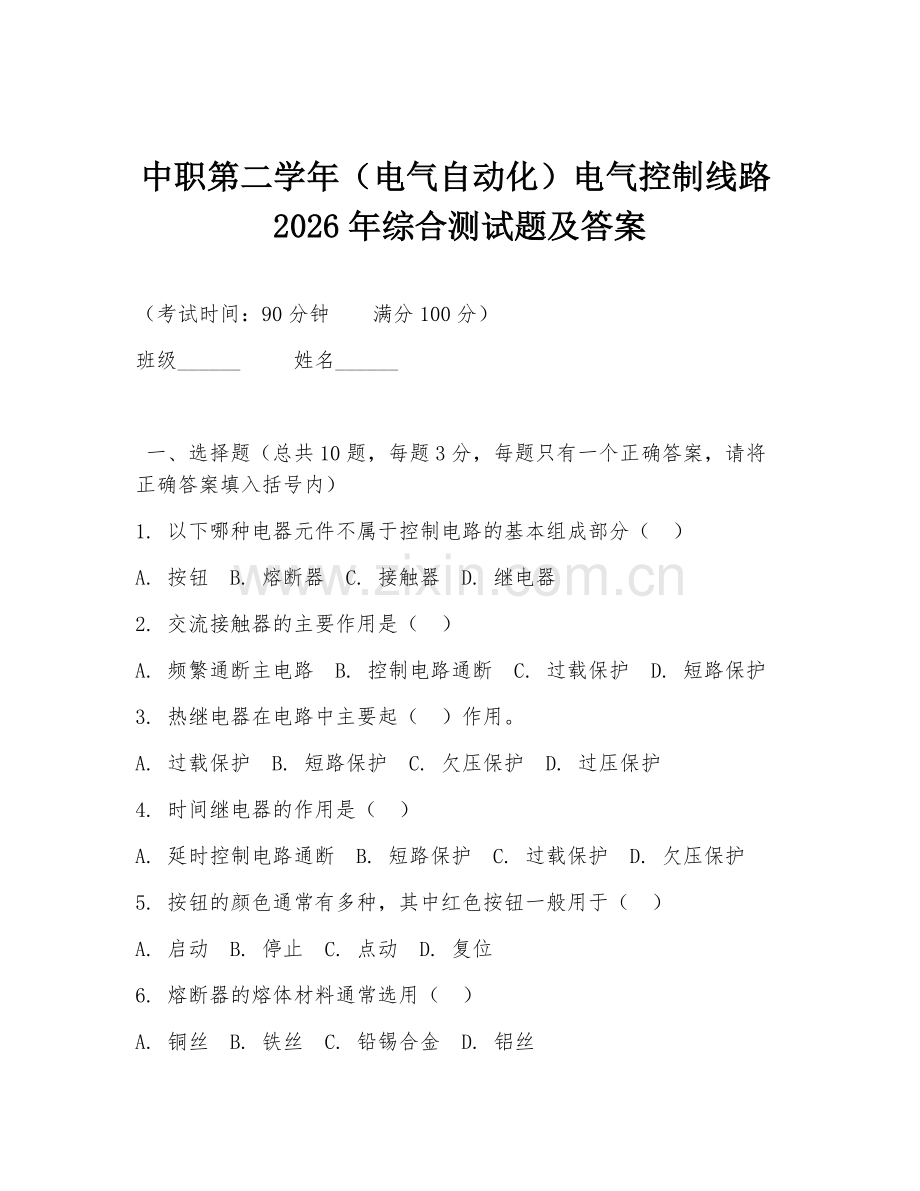

中职第二学年（电气自动化）电气控制线路2026年综合测试题及答案.doc

中职第二学年（电气自动化）电气控制线路2026年综合测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

一、选择题（总共10题，每题3分，每题只有一个正确答案，请将正确答案填入括号内）
1. 以下哪种电器元件不属于控制电路的基本组成部分（ ）
A. 按钮 B. 熔断器 C. 接触器 D. 继电器
2. 交流接触器的主要作用是（ ）
A. 频繁通断主电路 B. 控制电路通断 C. 过载保护 D. 短路保护
3. 热继电器在电路中主要起（ ）作用。
A. 过载保护 B. 短路保护 C. 欠压保护 D. 过压保护
4. 时间继电器的作用是（ ）
A. 延时控制电路通断 B. 短路保护 C. 过载保护 D. 欠压保护
5. 按钮的颜色通常有多种，其中红色按钮一般用于（ ）
A. 启动 B. 停止 C. 点动 D. 复位
6. 熔断器的熔体材料通常选用（ ）
A. 铜丝 B. 铁丝 C. 铅锡合金 D. 铝丝

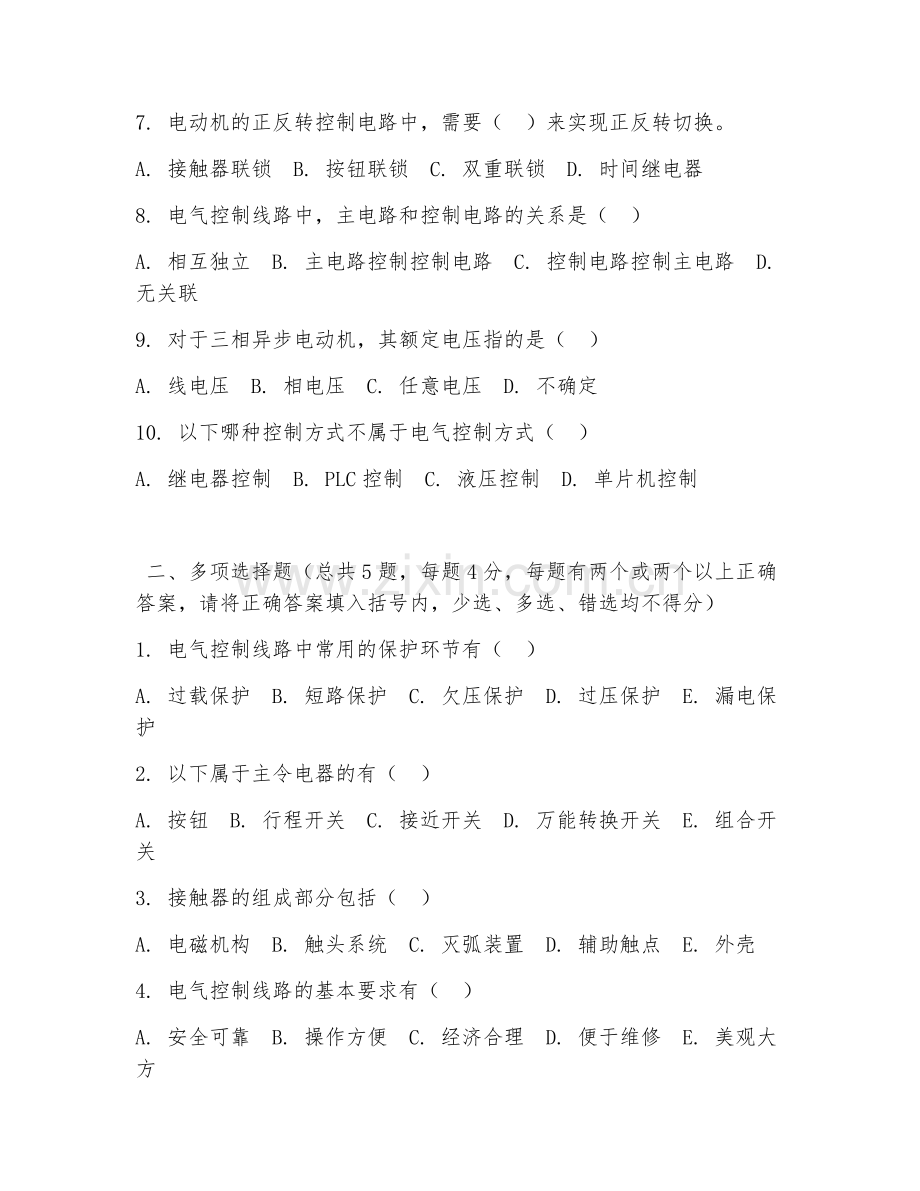

7. 电动机的正反转控制电路中，需要（ ）来实现正反转切换。
A. 接触器联锁 B. 按钮联锁 C. 双重联锁 D. 时间继电器
8. 电气控制线路中，主电路和控制电路的关系是（ ）
A. 相互独立 B. 主电路控制控制电路 C. 控制电路控制主电路 D. 无关联
9. 对于三相异步电动机，其额定电压指的是（ ）
A. 线电压 B. 相电压 C. 任意电压 D. 不确定
10. 以下哪种控制方式不属于电气控制方式（ ）
A. 继电器控制 B. PLC控制 C. 液压控制 D. 单片机控制

二、多项选择题（总共5题，每题4分，每题有两个或两个以上正确答案，请将正确答案填入括号内，少选、多选、错选均不得分）
1. 电气控制线路中常用的保护环节有（ ）
A. 过载保护 B. 短路保护 C. 欠压保护 D. 过压保护 E. 漏电保护
2. 以下属于主令电器的有（ ）
A. 按钮 B. 行程开关 C. 接近开关 D. 万能转换开关 E. 组合开关
3. 接触器的组成部分包括（ ）
A. 电磁机构 B. 触头系统 C. 灭弧装置 D. 辅助触点 E. 外壳
4. 电气控制线路的基本要求有（ ）
A. 安全可靠 B. 操作方便 C. 经济合理 D. 便于维修 E. 美观大方
5. 三相异步电动机的调速方法有（ ）
A. 变极调速 B. 变频调速 C. 变转差率调速 D. 直接调速 E. 间接调速

三、判断题（总共10题，每题2分，正确的打“√”，错误的打“×”）
1. 熔断器在电路中既能起到过载保护，又能起到短路保护作用。（ ）
2. 交流接触器的线圈可以通直流电源。（ ）
3. 时间继电器只能实现延时闭合，不能实现延时断开。（ ）
4. 按钮联锁可以防止电动机正反转时相间短路。（ ）
5. 电气控制线路中，主电路的电流大于控制电路的电流。（ ）
6. 热继电器的发热元件应串联在主电路中。（ ）
7. 行程开关是利用机械运动部件的碰撞来发出动作信号的。（ ）
8. 三相异步电动机的转子转速总是低于旋转磁场的转速。（ ）
9. 继电器控制电路灵活性差，PLC控制电路灵活性好。（ ）
10. 电气控制线路故障排除时，首先应切断电源。（ ）

四、简答题（总共3题，每题10分）
1. 简述电气控制线路中常用的保护环节及其作用原理。
2. 说明交流接触器的工作原理，并画出其电气符号。
3. 分析三相异步电动机正反转控制电路中双重联锁的作用及工作过程。

五、综合题（总共1题，20分）
设计一个三相异步电动机的起停控制电路，要求具有过载保护和短路保护功能，画出控制电路图，并说明工作原理。

答案：
一、选择题
1. B
2. A
3. A
4. A
5. B
6. C
7. C
8. C
9. A
10. C

二、多项选择题
1. ABCD
2. ABCDE
3. ABCD
4. ABCD
5. ABC

三、判断题
1. ×
2. ×
3. ×
4. ×
5. √
6. √
7. √
8. √
9. √
10. √

四、简答题
1. 过载保护：利用热继电器，当电流长时间超过额定值，发热元件发热使双金属片变形，推动触点动作切断电路。短路保护：用熔断器，短路时电流很大使熔体熔断切断电路。欠压保护：接触器在电压过低时释放，切断电路。过压保护：一般用电压继电器，电压过高时动作切断电路。
2. 交流接触器工作原理：当线圈通电，电磁力吸引衔铁，使常开触头闭合，常闭触头断开。电气符号：略。
3. 双重联锁作用：防止正反转接触器同时吸合造成相间短路。工作过程：正转时按下正转按钮，正转接触器吸合，反转接触器因按钮联锁和接触器联锁不能吸合；反转时同理，按下反转按钮，反转接触器吸合，正转接触器不能吸合。

五、综合题
控制电路图略。工作原理：合上电源开关，按下启动按钮，接触器线圈通电吸合，主触头闭合，电动机启动。热继电器用于过载保护，当过载时发热元件发热，双金属片变形，常闭触头断开，接触器线圈失电，主触头断开，电动机停转。熔断器用于短路保护，短路时熔体熔断，切断电路。
