火灾探测器(烟感温感)设置与安装规范.ppt

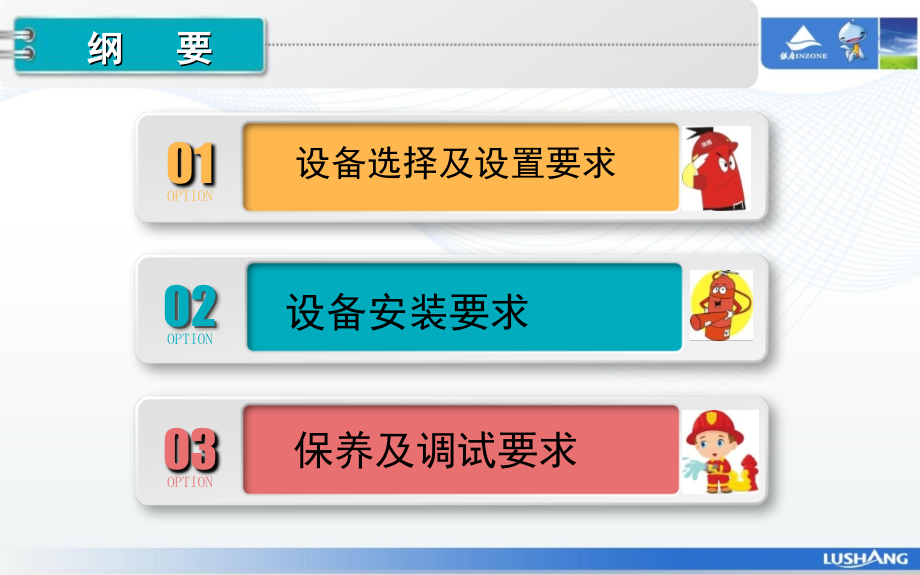

单击此处编辑母版标题样式,单击此处编辑母版文本样式,二级,三级,四级,五级,*,烟感、温感,设置与安装规范,石家庄任江涛,纲 要,02,OPTION,设备安装要求,03,OPTION,保养及调试要求,01,OPTION,设备选择及设置要求,一,.,烟感温感,消防主机,应急照明,声光,手报,消防广播,防火卷帘,烟感,温感,一,.,烟感温感,1,设备选择及设置要求,A.,火灾探测器类型的选择：,应根据探测区域内可能发生的初起火灾的形成和发展特征、房间高度、环境条件以及可能引起虎豹的原因等因素来决定。,感烟探测器,做为前期、早期报警是非常有效的。,适于选用的场合：要求火灾损失小的重要地点，对火灾初期有阴燃阶段，即产生大量的烟和少量的热，很少或没有火焰辐射的火灾，如棉麻织物的引燃等,.,如：饭店、旅馆、办公楼、商场等。,我单位大量使用感烟探测器。,一,.,烟感温感,1,设备选择及设置要求,A.,火灾探测器类型的选择：,不适于选用的场所：,正常情况下有烟的场所，经常有粉尘及水蒸气等固体、液体微粒出现的场所，发火迅速、产生烟极少爆炸性场合。,比如：餐厅食堂后厨，自助餐厅火锅上方。,一,.,烟感温感,1,设备选择及设置要求,A.,火灾探测器类型的选择：,感温型探测器,做为火灾形成早期（早期、中期）报警非常有效。因其工作稳定，不受非火灾性烟雾汽尘等干扰。,凡无法应用感烟探测器、允许产生一定的物质损失非爆炸性的场合都可采用感温型探测器，特别适用于经常存在大量粉尘、烟雾、水蒸气的场所及相对湿度经常高于,95,的房间，但不宜用于有可能产生阴燃火的场所,.,例,：车,库、餐厅后厨。,一,.,烟感温感,1,设备选择及设置要求,B.,火灾探测器的设置数量：,规范规定：,每个探测区域内至少设置一只,火灾探测器。一个探测区域内所设置探测器的数量应按下式计算,：,N,一个探测区域内所设置的探测器的数量，单位用,“,只,”,表示，,N,应取整数；,S,一个探测区域的地面面积（,m,）；,A,探测器的保护面积（,rn,），指一只探测器能有效探测的地面面积。由于建筑物房间的地面通常为矩形，因此，所谓,“,有效,”,探测器的地面面积实际上是指探测器能探测到矩形地面面积。探测器的保护半径,R,（,m,）是指一只探测器能有效探测的单向最大水平距离；,K,安全修正系数。特级保护对象,k,取,0.7-0.8,，一级保护对象,k,取值为,0.8-0.9,，二级保护对象,k,取,0.9-1.0,。,商场层高一般不高于,6,米为平顶，烟感、温感保护面积按以下数值计算：烟感,60,，温感,20,。修正系数按,0,。,7-0.8,计算。,一,.,烟感温感,1,设备选择及设置要求,B.,火灾探测器的设置数量：,方形布局，每只烟感之间的间距不应小于 米？,一,.,烟感温感,A.,探测器布置安装要求：,a,、探测区域每个房间至少设置一只火灾探测器。,b,、探测器至墙壁、梁边的水平距离，不应小于,0.5m,。,c,、探测器周围,0.5m,内，不应有遮挡物。,d,、探测器至空调送风口边的水平距离，不应小于,1.5m,。,2,设备安装要求,一,.,烟感温感,e,在宽度小于,3m,的内走道的顶棚设置探测器时应居中布置，感温探测器的安装间距不应超过,l0m,，感烟探测器安装间距不应超过,15m,，探测器至端墙的距离，不应大于安装间距的一半，在内走道的交叉和汇合区域上，必须安装,1,只探测器。,2,设备安装要求,一,.,烟感温感,f,房间被书架、贮藏架或设备等阻断分隔，其顶部至顶棚或梁的距离小于房间净高,5,时，则每个被隔开的部分至少安装一只探测器。,2,设备安装要求,一,.,烟感温感,g,探测器宜水平安装，如需倾斜安装时，角度不应大于,45,。,2,设备安装要求,一,.,烟感温感,h.,镂空顶：,（,1,）镂空面积与总面积的比例不大于,15,时，探测器应设置在吊顶下方；,（,2,）镂空面积与总面积的比例大于,30,时，探测器应设置在吊顶上方；,（,3,）镂空面积与总面积的比例为,15,30,时，探测器的设置部位应根据实际试验结果确定,。,2,设备安装要求,一,.,烟感温感,i.,梁：,（,1,）当梁突出顶棚的高度小于,200mm,时，可不计梁对探测器保护面积的影响,；,（,2,）当梁突出顶棚的高度超过,600mm,时，被梁隔断的每个梁间区域应至少设置一只探测器；,（,3,）,当被梁隔断的区域面积超过一只探测器的保护面积时，被隔断的区域应按规定,方法,计算探测器的设置数量；,2,设备安装要求,一,.,烟感温感,j.,下列场所可不设置探测器：厕所、浴室及其类似场所；不能有效探测火灾的场所；不便维修、使用（重点部位除外）的场所。,2,设备安装要求,一,.,烟感温感,B.,探测器安装要求：,a,、,探测器安装方式,图：,2,设备安装要求,一,.,烟感温感,B.,探测器安装要求：,b,、,DZ-02,探测器通用底座外形示意图：,2,设备安装要求,底座上有4,个导体片，片上带接线端子，底座上不设定位卡，便于调整探测器报警指示灯的方向。预埋管内,的探测器总线分别接在任意对角的二个接线端子上（不分极性），,另一对导体片用来辅助固定探测器。,待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。,布线要求：,探测器二总线宜选用截面积,1.0mm,2,的阻燃,RVS,双绞线，穿金属管或阻燃管敷设,。,一,.,烟感温感,C,、实际操作：,1,、模拟装柜装修拆除现场的感烟探测器,。,2,、现场安装感烟探测器。,2,设备安装要求,一,.,烟感温感,D,、接线施工严格注意三点：,2,设备安装要求,a.,避免短路,c.,避免对地,b.,避免断线,一,.,烟感温感,A.,季度检查要求：,采用专用检测仪器分期分批试验探测器的动作及确认灯显示。,B.,年度检查要求：,点型烟感探测器投入运行,2,年后，应每隔,3,年至少全部清洗一遍。,探测器的清洗应由有相关资质的机构根据产品生产企业的要求进行。,C.,不同类型的探测器应有,10%,且不少于,50,只的备品。,3,维保及调试要求,一,.,烟感温感,思 考,A.,镂空吊顶烟感探测器的安装要求。,B.,计算标准场景烟感探测器的间距及数量。,3,维保及调试要求,此课件下载可自行编辑修改，此课件供参考！,部分内容来源于网络，如有侵权请与我联系删除！,
