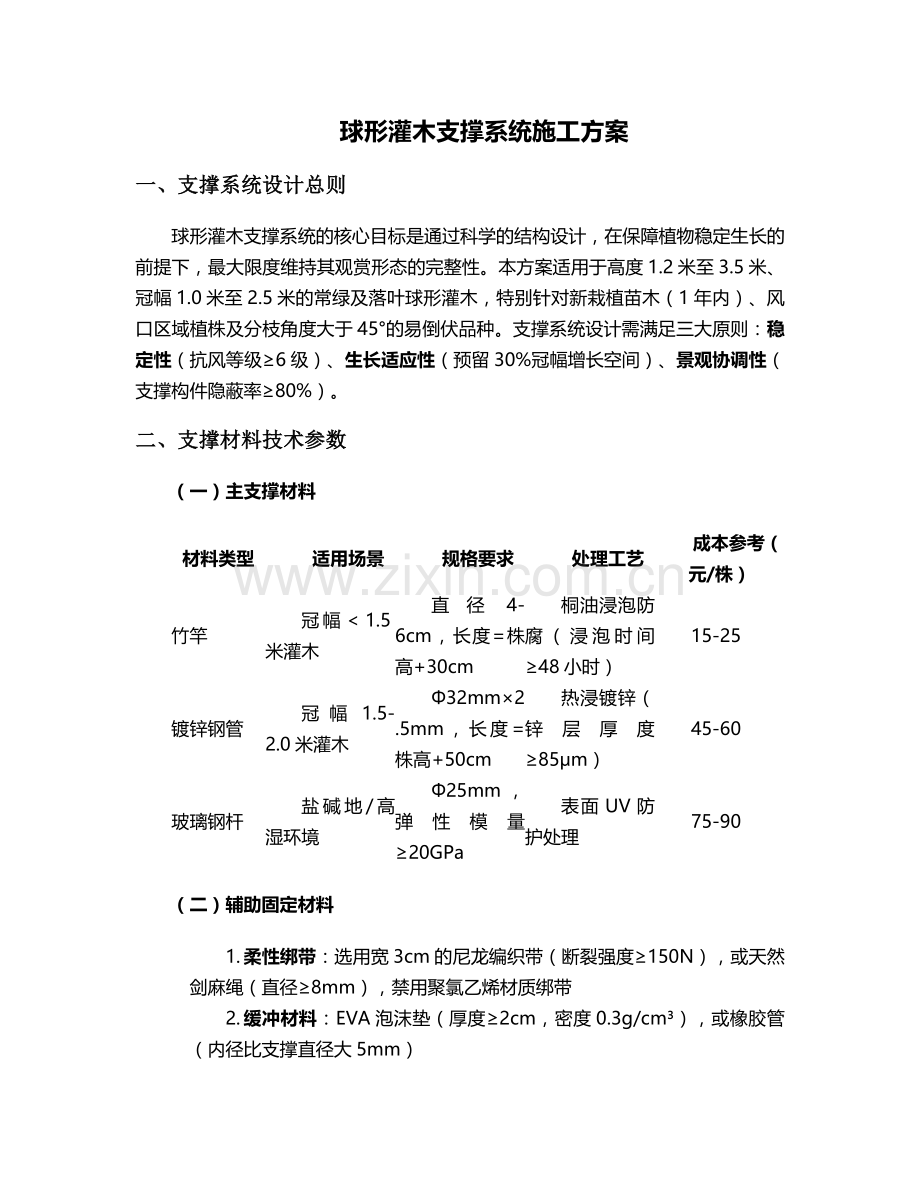

球形灌木支撑系统施工方案
一、支撑系统设计总则
球形灌木支撑系统的核心目标是通过科学的结构设计，在保障植物稳定生长的前提下，最大限度维持其观赏形态的完整性。本方案适用于高度1.2米至3.5米、冠幅1.0米至2.5米的常绿及落叶球形灌木，特别针对新栽植苗木（1年内）、风口区域植株及分枝角度大于45°的易倒伏品种。支撑系统设计需满足三大原则：稳定性（抗风等级≥6级）、生长适应性（预留30%冠幅增长空间）、景观协调性（支撑构件隐蔽率≥80%）。
二、支撑材料技术参数
（一）主支撑材料
材料类型
适用场景
规格要求
处理工艺
成本参考（元/株）
竹竿
冠幅＜1.5米灌木
直径4-6cm，长度=株高+30cm
桐油浸泡防腐（浸泡时间≥48小时）
15-25
镀锌钢管
冠幅1.5-2.0米灌木
Φ32mm×2.5mm，长度=株高+50cm
热浸镀锌（锌层厚度≥85μm）
45-60
玻璃钢杆
盐碱地/高湿环境
Φ25mm，弹性模量≥20GPa
表面UV防护处理
75-90

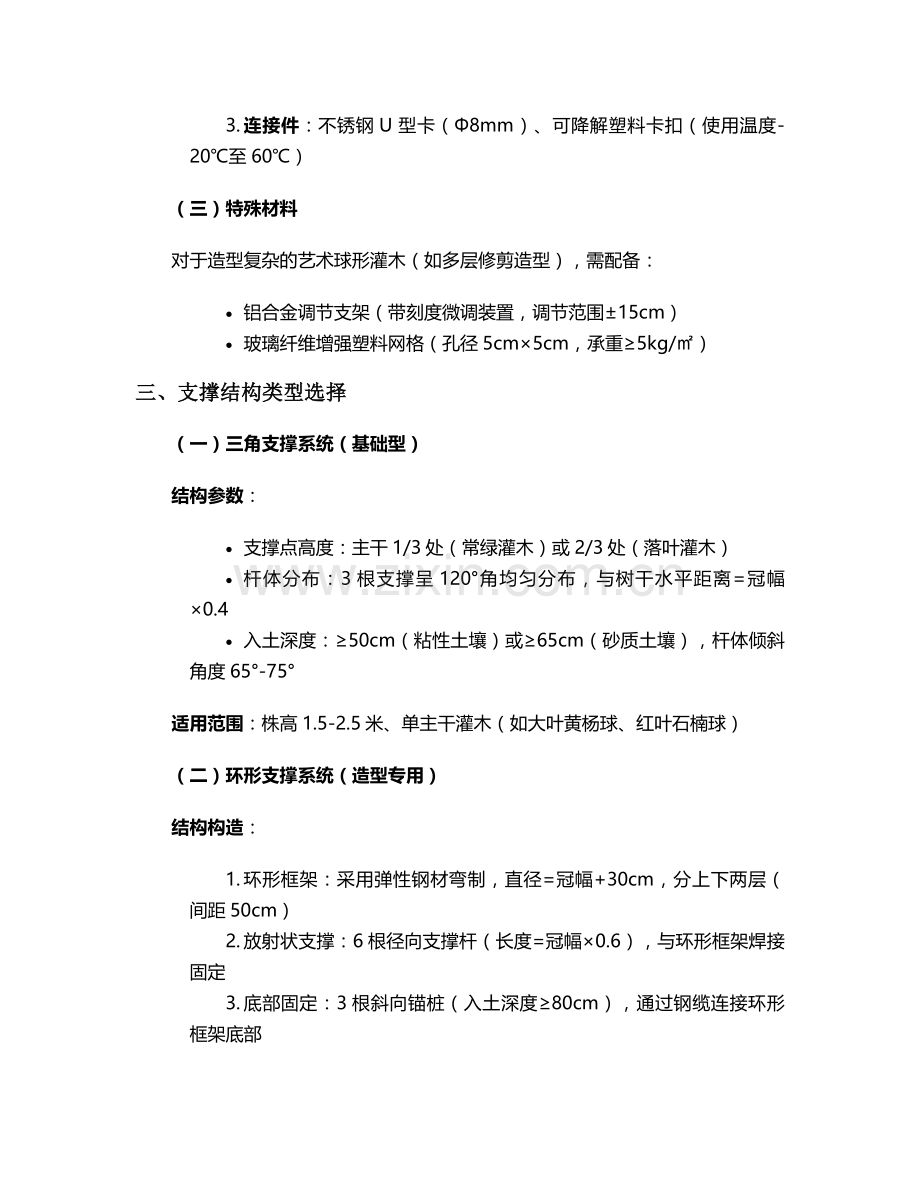

（二）辅助固定材料
1. 柔性绑带：选用宽3cm的尼龙编织带（断裂强度≥150N），或天然剑麻绳（直径≥8mm），禁用聚氯乙烯材质绑带
2. 缓冲材料：EVA泡沫垫（厚度≥2cm，密度0.3g/cm³），或橡胶管（内径比支撑直径大5mm）
3. 连接件：不锈钢U型卡（Φ8mm）、可降解塑料卡扣（使用温度-20℃至60℃）
（三）特殊材料
对于造型复杂的艺术球形灌木（如多层修剪造型），需配备：
· 铝合金调节支架（带刻度微调装置，调节范围±15cm）
· 玻璃纤维增强塑料网格（孔径5cm×5cm，承重≥5kg/㎡）
三、支撑结构类型选择
（一）三角支撑系统（基础型）
结构参数：
· 支撑点高度：主干1/3处（常绿灌木）或2/3处（落叶灌木）
· 杆体分布：3根支撑呈120°角均匀分布，与树干水平距离=冠幅×0.4
· 入土深度：≥50cm（粘性土壤）或≥65cm（砂质土壤），杆体倾斜角度65°-75°
适用范围：株高1.5-2.5米、单主干灌木（如大叶黄杨球、红叶石楠球）
（二）环形支撑系统（造型专用）
结构构造：
1. 环形框架：采用弹性钢材弯制，直径=冠幅+30cm，分上下两层（间距50cm）
2. 放射状支撑：6根径向支撑杆（长度=冠幅×0.6），与环形框架焊接固定
3. 底部固定：3根斜向锚桩（入土深度≥80cm），通过钢缆连接环形框架底部
安装要点：框架与枝条间隙保持8-12cm，每平米框架设置4个可调节固定点
（三）组合支撑系统（超大冠幅）
针对冠幅＞2.5米的大型灌木球（如丛生桂花球），采用"三角+环形"复合结构：
· 底层：4根镀锌钢管三角支撑（入土深度1.2米，混凝土基础Φ300mm×500mm）
· 中层：环形钢圈（分3段可拆卸式），通过万向节与底层支撑连接
· 顶层：轻质铝合金网格（网格尺寸20cm×20cm），覆盖冠幅上1/3区域
四、标准化施工流程
（一）前期准备阶段
1. 现场勘测：使用激光测距仪测定冠幅（取东西/南北向平均值）、株高（自地径至冠顶），用土壤紧实度仪检测根区土壤硬度（目标值1.2-1.8MPa）
2. 材料预处理：竹竿需提前10天进行防腐处理（涂刷铜铬砷合剂，用量200g/m²），金属构件需在连接部位涂抹润滑脂（锂基脂，滴点≥180℃）
3. 安全设施：作业半径5米范围内设置警示带，配备防风绳（破断拉力≥2000N）、应急支撑三脚架
（二）支撑安装工艺
三角支撑安装步骤：
1. 定位放线：以树干为中心，用皮尺量取支撑点距离（冠幅×0.35），使用测绳标记三点位置，确保呈等边三角形分布
2. 基坑开挖：采用螺旋钻打孔（孔径=支撑直径+10cm），孔壁垂直度偏差≤3°，孔底填入15cm厚级配砂石（粒径5-10mm）
3. 杆体固定：将支撑杆放入孔中，用水平尺校正垂直度（倾斜角度偏差≤2°），灌注C25细石混凝土（坍落度120±20mm），振捣密实
4. 缓冲处理：在树干支撑点处包裹双层缓冲垫，用尼龙扎带固定（扎带间距≤15cm）
5. 柔性连接：采用"8"字形绑扎法，绑带松紧度以能插入1指为宜，绑扎节点处安装旋转扣（允许±10°摆动）
环形支撑特殊工序：
· 框架预组装：在地面按1:1比例拼装环形框架，使用水平仪调平（误差≤3mm）
· 分段吊装：采用人工三角架吊装（起吊速度≤0.5m/s），严禁直接拖拽框架
· 张力调节：使用扭矩扳手（设定扭矩值15-20N·m）固定调节螺栓
（三）质量验收标准
验收项目
允许偏差
检测方法
支撑垂直度
≤1.5°/m
全站仪测角
入土深度
+50mm，-0mm
钢卷尺测量
绑带间距
±10mm
游标卡尺
框架水平度
≤5mm/㎡
水平仪检测
四、养护管理技术规程
（一）支撑系统维护
1. 定期检查：
o 每月检查绑带松紧度（夏季松弛量≤5mm，冬季收缩量≤8mm）
o 雨季（6-9月）每周检查支撑入土部位（有无沉降、倾斜）
o 台风季前（8月）全面紧固连接件（扭矩复紧至设计值的1.1倍）
2. 动态调整：
o 生长季（3-5月、9-10月）每月调整支撑高度（提升量=新梢生长量×0.6）
o 修剪后24小时内调整支撑点（避免修剪导致的重心偏移）
o 发现树皮压痕（深度≥1mm）立即更换缓冲垫，调整绑扎角度
（二）植物生长协同管理
1. 水分管理：
o 支撑安装后前30天，每日9:00前、16:00后各喷水1次（雾化度≥80%）
o 使用TDR土壤水分仪每周监测2次，维持根区土壤含水量25%-30%
o 雨季在支撑根部设置直径30cm的排水盲沟（填充陶粒，厚度15cm）
2. 养分供给：
o 支撑稳定期（3-6个月），每月穴施氮磷钾复合肥（15-15-15）50g/株
o 生长旺盛期（5-8月），叶面喷施0.3%磷酸二氢钾溶液（间隔15天）
o 秋季（10月）施腐熟有机肥（羊粪:泥炭=3:1，用量2kg/株）
3. 病虫害监测：
o 在支撑与树干接触部位，每半月检查有无介壳虫、蚜虫聚集
o 发现支撑材料霉变（霉菌孢子浓度≥10⁴CFU/m²），立即更换并喷施50%多菌灵可湿性粉剂800倍液
（三）支撑拆除规范
1. 拆除时机判断：
o 新栽灌木：生长满18个月，且萌发新梢长度≥30cm（3个生长周期）
o 移植灌木：地径增粗量≥20%，或须根数量恢复至移植前80%
o 特殊品种：常绿灌木需经过2个冬季低温考验（极端低温≥-10℃时）
2. 拆除工艺：
o 分步拆除：先松开上层绑带，观察24小时无倾斜后拆除下层支撑
o 材料回收：金属支撑进行除锈（喷砂处理）后入库，竹竿类材料粉碎后堆肥
o 伤口处理：树干支撑点涂抹愈合剂（含萘乙酸200mg/kg），缠绕保湿布（保留30天）
五、安全与应急措施
（一）施工安全
1. 高空作业：安装高度超过2米时，必须使用登高平台（护栏高度≥1.2米），严禁攀爬灌木
2. 用电安全：电动工具使用剩余电流动作保护器（额定剩余动作电流≤30mA）
3. 材料堆放：支撑材料码放高度≤1.5米，距基坑边缘≥1.2米
（二）应急预案
1. 台风预警响应：
o 蓝色预警：检查所有支撑连接件，加固迎风面支撑
o 黄色预警：增设临时斜撑（与主支撑呈45°角），使用防风缆绳（地锚深度≥1.2米）
o 橙色预警：对高度超过2.5米的灌木，采用三角架整体加固（架体重量≥植株重量1.5倍）
2. 支撑失效处理：
o 轻度倾斜（倾斜角度＜5°）：立即松开绑带，使用千斤顶复位（顶推速度≤2cm/min）
o 中度倾斜（5°≤倾斜角度＜10°）：设置反方向牵引绳，配合土壤加固（注入聚氨酯发泡剂）
o 严重倒伏（倾斜角度≥10°）：启用备用支撑系统，修剪受损枝条（剪口直径≤5cm）
六、质量控制与验收
（一）三级质量控制体系
1. 班组自检：每完成5株支撑安装，检查支撑垂直度、绑带张力（使用张力计，标准值80-120N）
2. 项目部复检：按10%比例抽样，进行1.2倍设计荷载静载试验（持荷1小时无塑性变形）
3. 第三方检测：对关键节点进行应力测试（使用应变片，最大应力≤材料屈服强度的70%）
（二）验收文件
1. 隐蔽工程记录：包含支撑入土深度、混凝土强度报告（≥C25）、防腐处理记录
2. 材料合格证：支撑材料出厂检验报告（含力学性能检测）、绑带耐候性测试报告
3. 竣工图：标注支撑坐标、高度、倾斜角度，附三维坐标测量数据（精度±5mm）
本方案实施过程中，需严格执行《园林绿化工程施工及验收规范》（CJJ 82-2012）第6.3节关于苗木支撑的特殊规定，所有隐蔽工程需经监理工程师签字确认后方可进入下道工序。对于造型灌木的支撑系统，应建立专项档案，每季度拍摄生长状态对比照片（统一比例尺、拍摄角度）。
