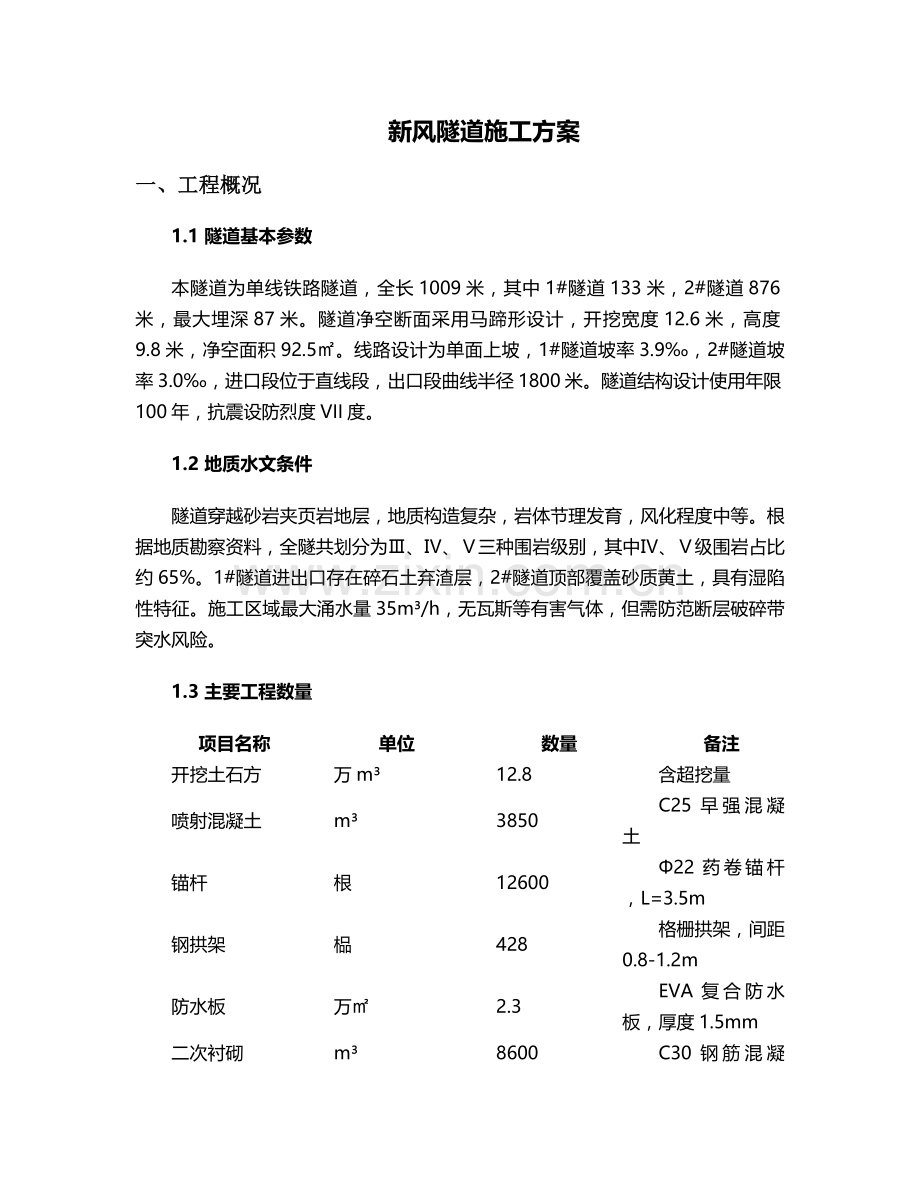

新风隧道施工方案
一、工程概况
1.1 隧道基本参数
本隧道为单线铁路隧道,全长1009米,其中1#隧道133米,2#隧道876米,最大埋深87米。隧道净空断面采用马蹄形设计,开挖宽度12.6米,高度9.8米,净空面积92.5㎡。线路设计为单面上坡,1#隧道坡率3.9‰,2#隧道坡率3.0‰,进口段位于直线段,出口段曲线半径1800米。隧道结构设计使用年限100年,抗震设防烈度VII度。
1.2 地质水文条件
隧道穿越砂岩夹页岩地层,地质构造复杂,岩体节理发育,风化程度中等。根据地质勘察资料,全隧共划分为Ⅲ、Ⅳ、Ⅴ三种围岩级别,其中Ⅳ、Ⅴ级围岩占比约65%。1#隧道进出口存在碎石土弃渣层,2#隧道顶部覆盖砂质黄土,具有湿陷性特征。施工区域最大涌水量35m³/h,无瓦斯等有害气体,但需防范断层破碎带突水风险。
1.3 主要工程数量
项目名称
单位
数量
备注
开挖土石方
万m³
12.8
含超挖量
喷射混凝土
m³
3850
C25早强混凝土
锚杆
根
12600
Φ22药卷锚杆,L=3.5m
钢拱架
榀
428
格栅拱架,间距0.8-1.2m
防水板
万㎡
2.3
EVA复合防水板,厚度1.5mm
二次衬砌
m³
8600
C30钢筋混凝土
二、施工组织管理
2.1 组织机构设置
项目经理部设5个职能部门,配置管理人员28人,下设3个专业施工队:
· 掘进队:负责隧道开挖、初期支护,配置51人
· 衬砌队:负责防水施工、二次衬砌,配置50人
· 机电队:负责设备管理、通风系统运维,配置18人
2.2 主要施工设备配置
序号
设备名称
规格型号
数量
功率
用途
1
混凝土拌合站
JS1000
1套
75kW
混凝土集中拌制
2
模板台车
9m液压式
2台
-
二次衬砌施工
3
轴流风机
SDF-No11.2
2台
55kW
压入式通风
4
喷射机
TK-961
3台
11kW
混凝土喷射作业
5
凿岩台车
H530
2台
45kW
炮孔钻设
6
装载机
ZL50G
2台
162kW
装碴作业
7
自卸汽车
20T
6辆
210kW
出碴运输
8
注浆泵
BWT126/30
2台
37kW
超前小导管注浆
2.3 施工平面布置
洞口区域划分五大功能区:
1. 生产区:设置混凝土拌合站、钢筋加工棚、材料仓库,硬化处理地面并设置排水系统
2. 办公区:采用集装箱式临建,配备通风降温设施
3. 生活区:配置宿舍、食堂、浴室,满足120人住宿需求
4. 机械设备区:划分风机房、配电室、维修车间,设置防雨棚
5. 弃碴场:选择距洞口500m处山谷,容量满足2万m³弃碴需求
三、主要施工方法
3.1 开挖作业
3.1.1 全断面法施工(Ⅲ级围岩)
· 循环进尺3.0m,采用光面爆破技术,周边眼间距45cm,抵抗线60cm,装药集中度0.25kg/m
· 钻孔使用凿岩台车,炮孔直径42mm,采用毫秒延期雷管起爆,总装药量控制在80kg以内
· 出碴采用装载机配合自卸汽车,装碴时间控制在3小时内,碴体含水率大于20%时进行晾晒处理
3.1.2 台阶法施工(Ⅳ、Ⅴ级围岩)
· 上台阶高度5.2m,长度5-8m,采用超前小导管支护,导管规格Φ42×3.5mm,长度3.5m,环向间距30cm
· 下台阶分左右幅开挖,错开距离2-3m,避免同步开挖引起围岩失稳
· Ⅴ级围岩段采用格栅拱架加强支护,间距0.8m/榀,拱架安装偏差控制在:高程±5cm,中线±3cm
3.2 初期支护
3.2.1 喷射混凝土施工
· 分两层喷射,初喷厚度4cm封闭围岩,复喷至设计厚度,喷射作业紧跟开挖面,滞后距离不大于4m
· 采用湿喷工艺,混凝土坍落度控制在8-12cm,工作风压0.4-0.6MPa
· 喷射前清理岩面杂物,设置厚度标志,确保喷射均匀,表面平整度偏差≤5cm
3.2.2 锚杆施工
· 采用风动凿岩机钻孔,孔径50mm,孔深大于锚杆长度10cm,钻孔角度与岩面夹角不小于75°
· 药卷锚杆采用"先注浆后插杆"工艺,注浆饱满度≥90%,锚杆外露长度控制在10-50mm
· 每300根锚杆抽样一组进行抗拔试验,设计抗拔力≥150kN
3.3 二次衬砌
3.3.1 施工准备
· 防水层施工前对初期支护表面进行处理,平整度达D/L≤1/10(D为凹进深度,L为两凸点间距)
· 防水板采用无钉铺设工艺,搭接宽度10cm,双缝焊接,焊琏宽度≥1cm,充气检测压力0.2MPa,保持15min压力下降≤10%
· 止水带安装位置准确,中心孔与施工缝重合,采用钢筋卡固定,间距50cm
3.3.2 混凝土施工
· 采用9m液压模板台车,模板安装前进行预拼调试,接缝处粘贴海绵条防止漏浆
· 混凝土坍落度控制在160±20mm,采用输送泵连续灌注,分层厚度30cm,振捣时间20-30s
· 养护采用喷淋+土工布覆盖,养护时间不少于14天,强度达85%以上方可拆模
3.4 防排水施工
· 环向排水盲管采用Φ50mm透水管,间距10m/道,设置在水沟上方拱脚处
· 纵向排水盲管采用Φ100mm双壁波纹管,沿水沟侧墙安装,每50m设置检查井
· 施工缝设置中埋式止水带+背贴式止水带双重防水,变形缝增设可卸式止水带
四、通风系统设计与管理
4.1 系统配置
采用压入式通风方式,洞口设置2台SDF-No11.2型轴流风机(1用1备),风量60000m³/h,风压2800Pa。风筒选用Φ1.8m阻燃风筒,百米漏风率≤2%,风筒出风口距掌子面距离控制在15m以内。
4.2 通风管理
· 建立通风管理制度,配备专职通风工4人,实行24小时值班
· 风机启动前检查风筒连接质量,确保无破损漏风,开机顺序为先开备用风机,待运转稳定后切换主风机
· 爆破后通风时间不少于30分钟,经气体检测合格方可进入作业面,施工期间保持连续通风
4.3 监测控制
· 掌子面配置CO、粉尘浓度检测仪,每小时记录一次数据,CO浓度≤30mg/m³,粉尘浓度≤2mg/m³
· 风机房安装风压风量监测装置,当实测风量低于设计值90%时,及时查找原因并整改
· 每月进行一次通风系统全面检测,包括风筒漏风率、风机效率、噪声水平等指标
五、质量控制措施
5.1 原材料控制
· 水泥、钢筋等主要材料实行"二维码"追溯管理,进场时查验出厂合格证、质保单,按规定频次进行抽样送检
· 砂石骨料采用分级筛分,控制含泥量≤3%,针片状颗粒含量≤15%
· 外加剂使用前进行适配试验,确定最佳掺量,确保混凝土性能满足设计要求
5.2 关键工序控制
5.2.1 测量控制
· 建立三级测量复核制度,洞口设置6个平面控制点和4个高程控制点,定期进行联测
· 洞内导线测量每50m布设一个控制点,使用全站仪按二级导线精度施测
· 开挖轮廓线放样预留10-15cm变形量,根据监控量测结果动态调整
5.2.2 混凝土施工
· 配合比设计考虑施工环境温度影响,夏季施工时掺加缓凝剂,冬季施工时采用热水拌合
· 混凝土灌注采用分层连续浇筑,振捣棒插入间距≤50cm,作用半径1.25倍棒长
· 试块留置数量每200m³混凝土不少于3组,其中一组用于同条件养护
5.3 质量检测
· 初期支护厚度采用地质雷达检测,每50m检测一个断面,合格率要求≥90%
· 锚杆抗拔力试验每300根一组,每组3根,最低值不小于设计值的90%
· 二次衬砌采用超声波检测内部缺陷,不密实区面积≤0.5%,且单个缺陷面积≤0.1㎡
六、安全生产管理
6.1 安全防护措施
· 洞口设置值班室和门禁系统,非施工人员严禁入内,进洞人员必须佩戴定位卡
· 掌子面至二次衬砌段设置应急通道,宽度≥0.8m,每隔50m设置应急照明和消防器材
· 高空作业设置安全防护网,作业人员使用双钩安全带,平台脚手板满铺并固定牢固
6.2 专项安全管理
6.2.1 爆破作业安全
· 爆破器材由持证专人管理,实行"领退"登记制度,剩余炸药及时退库
· 装药前清除炮孔内积水和杂物,采用木制炮棍捣实,周边眼采用空气间隔装药
· 爆破警戒范围不小于300m,设专人看守各通道,待确认安全后解除警戒
6.2.2 用电安全
· 洞内供电采用三相五线制,设置三级配电两级保护,动力照明线路分开布设
· 配电箱安装漏电保护器,动作电流≤30mA,动作时间≤0.1s
· 潮湿环境作业使用24V安全电压,灯具防护等级不低于IP65
6.3 应急管理
· 编制12项专项应急预案,包括突水、坍塌、火灾等事故类型,每季度组织一次实战演练
· 洞口设置应急物资储备库,存放氧气呼吸器、急救箱、应急照明等器材
· 建立与当地医院、消防部门的联动机制,明确应急响应流程和联系方式
七、施工进度计划
7.1 关键线路
施工准备(30天)→洞口工程(20天)→1#隧道掘进(90天)→2#隧道掘进(240天)→二次衬砌(180天)→洞内附属工程(60天)→竣工验收(30天)
7.2 进度控制
· 采用Project软件进行进度管理,设置5个关键节点:洞口工程完成、1#隧道贯通、2#隧道掘进完成、二次衬砌完成、竣工验收
· 每周召开进度分析会,当实际进度滞后计划10%以上时,及时采取增加资源投入、调整作业班次等措施
· 雨季施工提前做好排水准备,储备足够的防雨物资,确保连续作业
7.3 保障措施
· 设备实行"三定"管理(定人、定机、定岗),建立维修保养台账,保证完好率≥90%
· 材料采购提前30天制定计划,确保主要材料储备量满足15天以上施工需求
· 采用BIM技术进行进度模拟,提前发现施工冲突,优化工序衔接
八、环境保护措施
8.1 噪声控制
· 高噪声设备设置隔音棚,风机进风口安装消音器,噪声排放控制在昼间70dB、夜间55dB以下
· 合理安排作业时间,噪声大的工序避免夜间施工,确需夜间作业时办理夜间施工许可
· 运输车辆通过居民区时减速慢行,严禁鸣笛,设置限速标识和减速带
8.2 扬尘治理
· 洞口设置洗车平台,出场车辆必须冲洗轮胎,运输渣土时覆盖篷布
· 弃碴场周边设置围挡和喷淋系统,堆碴高度不超过设计标高,坡面进行绿化防护
· 拌合站安装粉尘收集装置,水泥罐顶设置袋式除尘器,排放浓度≤10mg/m³
8.3 水土保持
· 施工废水经三级沉淀池处理后回用,沉淀池总容积50m³,定期清理淤积物
· 生活污水经化粪池处理后排入市政管网,食堂设置隔油池,定期清掏
· 洞口周边设置截排水沟,防止雨水冲刷坡面,造成水土流失
九、验收标准与流程
9.1 分部分项验收
· 检验批验收由监理工程师组织,施工单位质检员、技术员参加,验收合格后方可进入下道工序
· 分项工程验收按施工段划分,每个分项工程验收资料包括检验批验收记录、测量资料、试验报告等
· 分部工程验收由建设单位组织,设计、监理、施工单位参加,形成书面验收意见
9.2 竣工验收
· 施工单位完成合同约定的全部工程内容,经自检合格后提交竣工验收申请
· 监理单位对工程质量进行评估,出具质量评估报告
· 验收委员会进行现场核查,听取各参建单位汇报,查阅工程资料,形成竣工验收意见
9.3 资料归档
· 工程技术资料按《铁路建设项目资料管理规程》整理,分为施工管理、技术质量、测量记录等8大类
· 竣工图采用CAD绘制,标注修改依据和修改部位,加盖竣工图章
· 资料归档实行"一户一档",电子文档与纸质资料同步整理,确保完整、准确、系统
本施工方案未尽事宜,严格按照国家现行规范标准和设计文件执行,施工过程中根据实际情况进行动态调整,确保工程质量、安全、进度目标全面实现。
