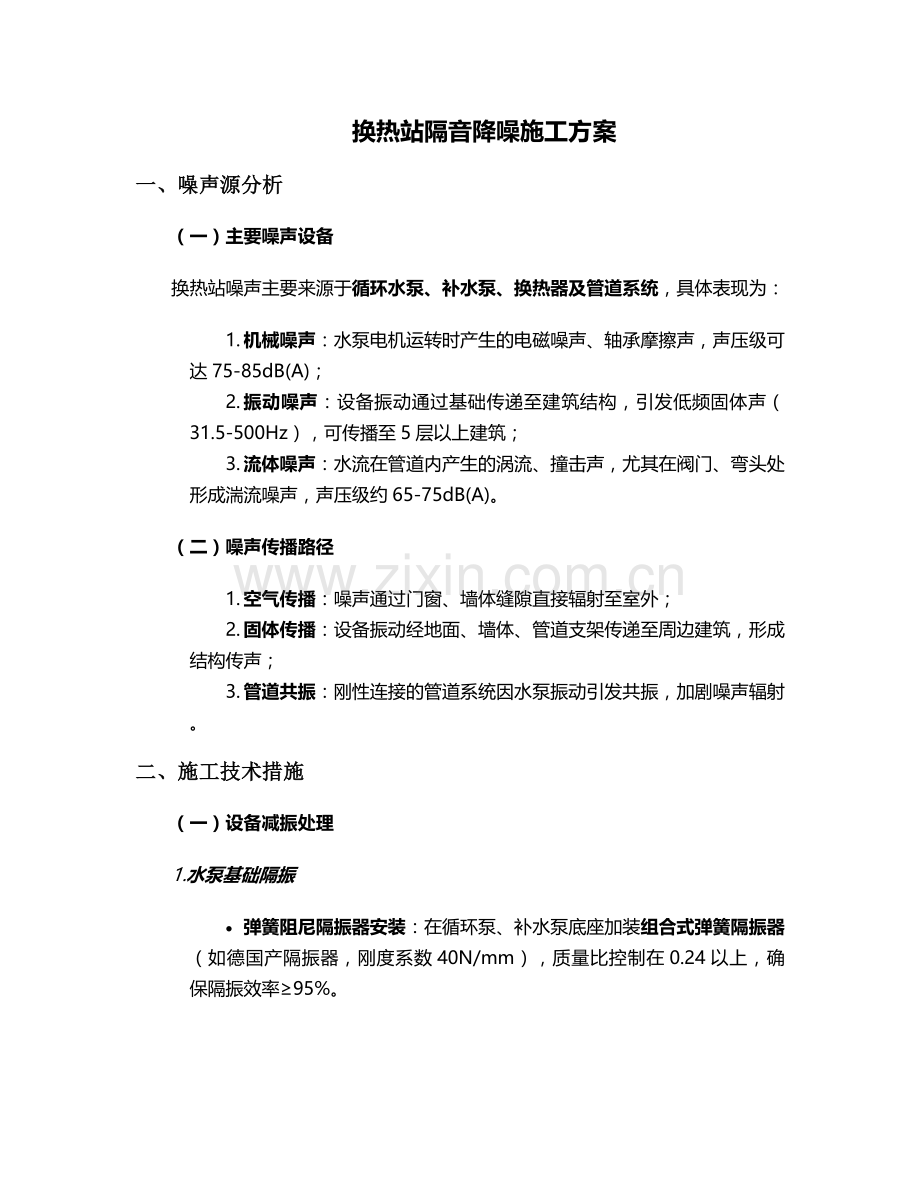

换热站隔音降噪施工方案
一、噪声源分析
（一）主要噪声设备
换热站噪声主要来源于循环水泵、补水泵、换热器及管道系统，具体表现为：
1. 机械噪声：水泵电机运转时产生的电磁噪声、轴承摩擦声，声压级可达75-85dB(A)；
2. 振动噪声：设备振动通过基础传递至建筑结构，引发低频固体声（31.5-500Hz），可传播至5层以上建筑；
3. 流体噪声：水流在管道内产生的涡流、撞击声，尤其在阀门、弯头处形成湍流噪声，声压级约65-75dB(A)。
（二）噪声传播路径
1. 空气传播：噪声通过门窗、墙体缝隙直接辐射至室外；
2. 固体传播：设备振动经地面、墙体、管道支架传递至周边建筑，形成结构传声；
3. 管道共振：刚性连接的管道系统因水泵振动引发共振，加剧噪声辐射。
二、施工技术措施
（一）设备减振处理
1.水泵基础隔振
· 弹簧阻尼隔振器安装：在循环泵、补水泵底座加装组合式弹簧隔振器（如德国产隔振器，刚度系数40N/mm），质量比控制在0.24以上，确保隔振效率≥95%。

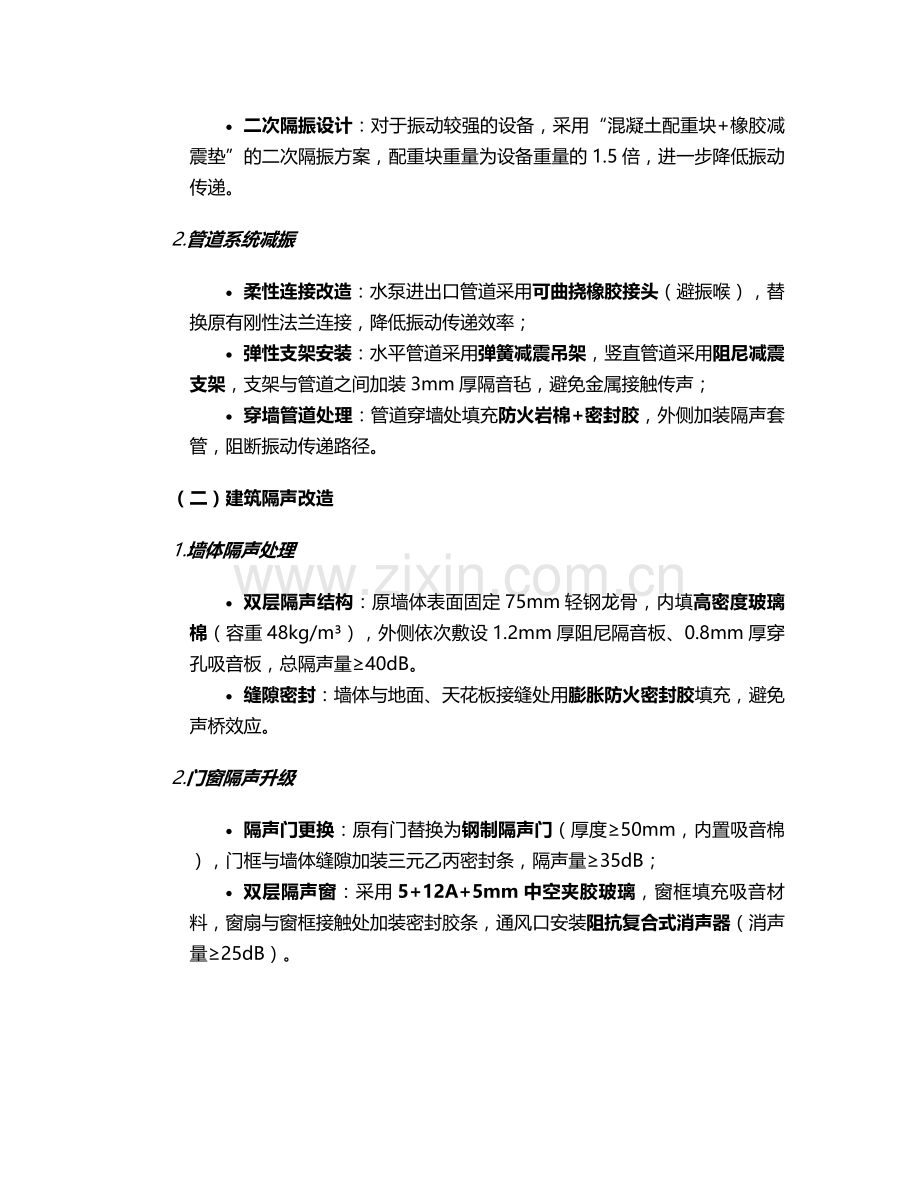

· 二次隔振设计：对于振动较强的设备，采用“混凝土配重块+橡胶减震垫”的二次隔振方案，配重块重量为设备重量的1.5倍，进一步降低振动传递。
2.管道系统减振
· 柔性连接改造：水泵进出口管道采用可曲挠橡胶接头（避振喉），替换原有刚性法兰连接，降低振动传递效率；
· 弹性支架安装：水平管道采用弹簧减震吊架，竖直管道采用阻尼减震支架，支架与管道之间加装3mm厚隔音毡，避免金属接触传声；
· 穿墙管道处理：管道穿墙处填充防火岩棉+密封胶，外侧加装隔声套管，阻断振动传递路径。
（二）建筑隔声改造
1.墙体隔声处理
· 双层隔声结构：原墙体表面固定75mm轻钢龙骨，内填高密度玻璃棉（容重48kg/m³），外侧依次敷设1.2mm厚阻尼隔音板、0.8mm厚穿孔吸音板，总隔声量≥40dB。
· 缝隙密封：墙体与地面、天花板接缝处用膨胀防火密封胶填充，避免声桥效应。
2.门窗隔声升级
· 隔声门更换：原有门替换为钢制隔声门（厚度≥50mm，内置吸音棉），门框与墙体缝隙加装三元乙丙密封条，隔声量≥35dB；
· 双层隔声窗：采用5+12A+5mm中空夹胶玻璃，窗框填充吸音材料，窗扇与窗框接触处加装密封胶条，通风口安装阻抗复合式消声器（消声量≥25dB）。
3.吊顶与地面处理
· 吊顶隔声：拆除原有吊顶，采用轻钢龙骨+隔音棉+石膏板的双层结构，石膏板表面粘贴2mm厚阻尼隔音毡；
· 地面减振：设备区域地面铺设50mm厚浮筑楼板（钢筋混凝土层+3mm厚减振垫），与原有地面完全分离，阻断振动传递。
（三）声学屏障设置
· 室内隔声屏：在噪声源与门窗之间设置可移动隔声屏（高度2.5m，框架为镀锌钢管，面板为1.5mm厚钢板+吸音棉），屏障底部安装静音万向轮，便于设备检修。
· 室外隔声墙：若换热站紧邻居民区，在厂区边界设置折板式隔声墙（高度3m，采用ALC轻质墙板+吸音百叶），降低室外传播噪声。
三、材料选择标准
材料名称
技术参数
适用部位
弹簧隔振器
固有频率1.5-5Hz，水平刚度≥垂直刚度的1.2倍
水泵基础
高密度玻璃棉
容重48kg/m³，导热系数≤0.038W/(m·K)
墙体、吊顶填充
阻尼隔音板
面密度25kg/m²，拉伸强度≥15MPa
墙体隔声层
可曲挠橡胶接头
工作压力1.6MPa，位移量±30mm
水泵进出口管道
隔声门
计权隔声量≥35dB，开启次数≥10万次
设备间入口
四、施工流程
（一）施工准备阶段（7天）
1. 现场勘查：测量设备参数、噪声值，绘制噪声源分布图；
2. 材料进场检验：隔振器、隔音板等关键材料需提供出厂合格证及声学性能检测报告；
3. 临时措施：施工期间采用移动式声屏障（降噪量20dB）围挡噪声源，避免施工扰民。
（二）主体施工阶段（21天）
1.设备减振施工（5天）
· 第1-2天：水泵停机，拆除原有基础，安装弹簧隔振器及配重块；
· 第3-4天：管道柔性连接改造，更换弹性支架；
· 第5天：设备复位，调试隔振器水平度（偏差≤2mm）。
2.建筑隔声施工（12天）
· 第6-8天：墙体隔声层安装（龙骨固定→玻璃棉填充→隔音板敷设）；
· 第9-10天：门窗拆除与隔声门窗安装；
· 第11-12天：吊顶、地面隔声处理及缝隙密封。
3.声学屏障安装（4天）
· 第13-14天：室内可移动隔声屏组装；
· 第15-16天：室外隔声墙基础浇筑及墙板安装。
（三）验收与调试阶段（7天）
1. 噪声检测：委托第三方机构按《社会生活环境噪声排放标准》（GB 22337-2008）检测，确保厂界噪声≤55dB(A)（昼间）、≤45dB(A)（夜间）；
2. 振动测试：采用杭州爱华AWA6228声级计，检测设备基础振动加速度≤0.1m/s²；
3. 设备试运行：连续运行72小时，监测管道有无共振、隔振器有无偏移。
五、质量验收标准
（一）声学性能指标
检测项目
标准要求
检测方法
厂界噪声（昼间/夜间）
≤55dB(A)/≤45dB(A)
GB 12348-2008
设备机房内噪声
≤70dB(A)
GB/T 3768-2019
结构传声（低频）
31.5Hz频段声压级≤60dB
GB/T 50121-2020
（二）施工质量要求
1. 隔振器安装：水平偏差≤2mm，相邻隔振器高度差≤1mm；
2. 隔音板拼接：板缝间隙≤1mm，表面平整度偏差≤3mm/2m；
3. 管道支架：间距符合规范（水平管道≤6m，竖直管道≤8m），弹性吊架压缩量偏差≤5%。
六、案例参考
（一）青岛保利·海上罗兰小区换热站改造
· 改造前：循环泵噪声83dB(A)，居民楼室内低频振动明显；
· 关键措施：水泵基础加装德国产弹簧隔振器，管道更换为弹性支架，墙体采用“阻尼板+吸音棉”隔声结构；
· 效果：改造后厂界噪声降至42dB(A)，振动衰减率95%，居民投诉率下降100%。
（二）西安欧隆盛源换热站项目
· 改造重点：5台大功率水泵的二次隔振设计，管道柔性连接改造，室内隔声屏设置；
· 材料应用：采用军工级阻尼隔振器，墙体填充高密度岩棉（容重80kg/m³）；
· 验收数据：机房内噪声从85dB(A)降至62dB(A)，达到《工业企业厂界环境噪声排放标准》1类区要求。
七、施工安全与环保
1. 安全措施：施工人员佩戴防噪声耳塞（降噪量≥25dB），高空作业（＞2m）设置安全绳；
2. 环保要求：切割作业采用湿法施工，避免粉尘污染；废弃材料分类回收，隔音棉等危险废物交由专业机构处置；
3. 应急预案：配备管道泄漏抢修包，施工期间安排专人监控管网压力，防止停暖事故。
八、售后服务
1. 质保期：主体工程质保2年，隔振器、隔声门等关键材料质保5年；
2. 定期监测：每年进行1次噪声与振动检测，提供《运行状况评估报告》；
3. 维护培训：对运维人员开展设备保养培训，指导隔振器参数调整、隔音材料更换等技能。
本方案严格遵循《社会生活环境噪声排放标准》（GB 22337-2008）、《建筑隔声评价标准》（GB/T 50121-2020）等规范，通过“源头减振+建筑隔声+传播路径控制”的综合措施，确保换热站噪声达标排放，为周边居民创造安静环境。
