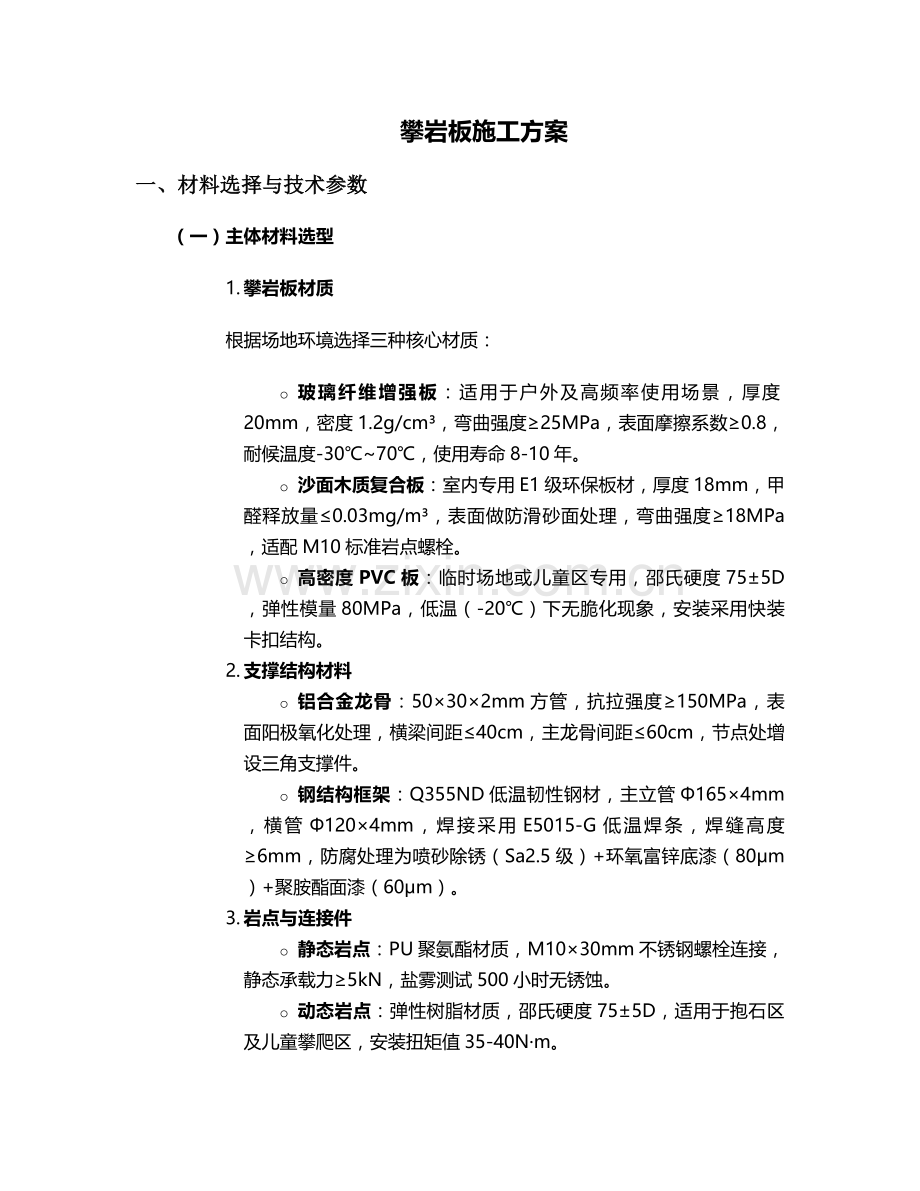

攀岩板施工方案
一、材料选择与技术参数
（一）主体材料选型
1. 攀岩板材质
根据场地环境选择三种核心材质：
o 玻璃纤维增强板：适用于户外及高频率使用场景，厚度20mm，密度1.2g/cm³，弯曲强度≥25MPa，表面摩擦系数≥0.8，耐候温度-30℃~70℃，使用寿命8-10年。
o 沙面木质复合板：室内专用E1级环保板材，厚度18mm，甲醛释放量≤0.03mg/m³，表面做防滑砂面处理，弯曲强度≥18MPa，适配M10标准岩点螺栓。
o 高密度PVC板：临时场地或儿童区专用，邵氏硬度75±5D，弹性模量80MPa，低温（-20℃）下无脆化现象，安装采用快装卡扣结构。
2. 支撑结构材料
o 铝合金龙骨：50×30×2mm方管，抗拉强度≥150MPa，表面阳极氧化处理，横梁间距≤40cm，主龙骨间距≤60cm，节点处增设三角支撑件。
o 钢结构框架：Q355ND低温韧性钢材，主立管Φ165×4mm，横管Φ120×4mm，焊接采用E5015-G低温焊条，焊缝高度≥6mm，防腐处理为喷砂除锈（Sa2.5级）+环氧富锌底漆（80μm）+聚胺酯面漆（60μm）。
3. 岩点与连接件
o 静态岩点：PU聚氨酯材质，M10×30mm不锈钢螺栓连接，静态承载力≥5kN，盐雾测试500小时无锈蚀。
o 动态岩点：弹性树脂材质，邵氏硬度75±5D，适用于抱石区及儿童攀爬区，安装扭矩值35-40N·m。

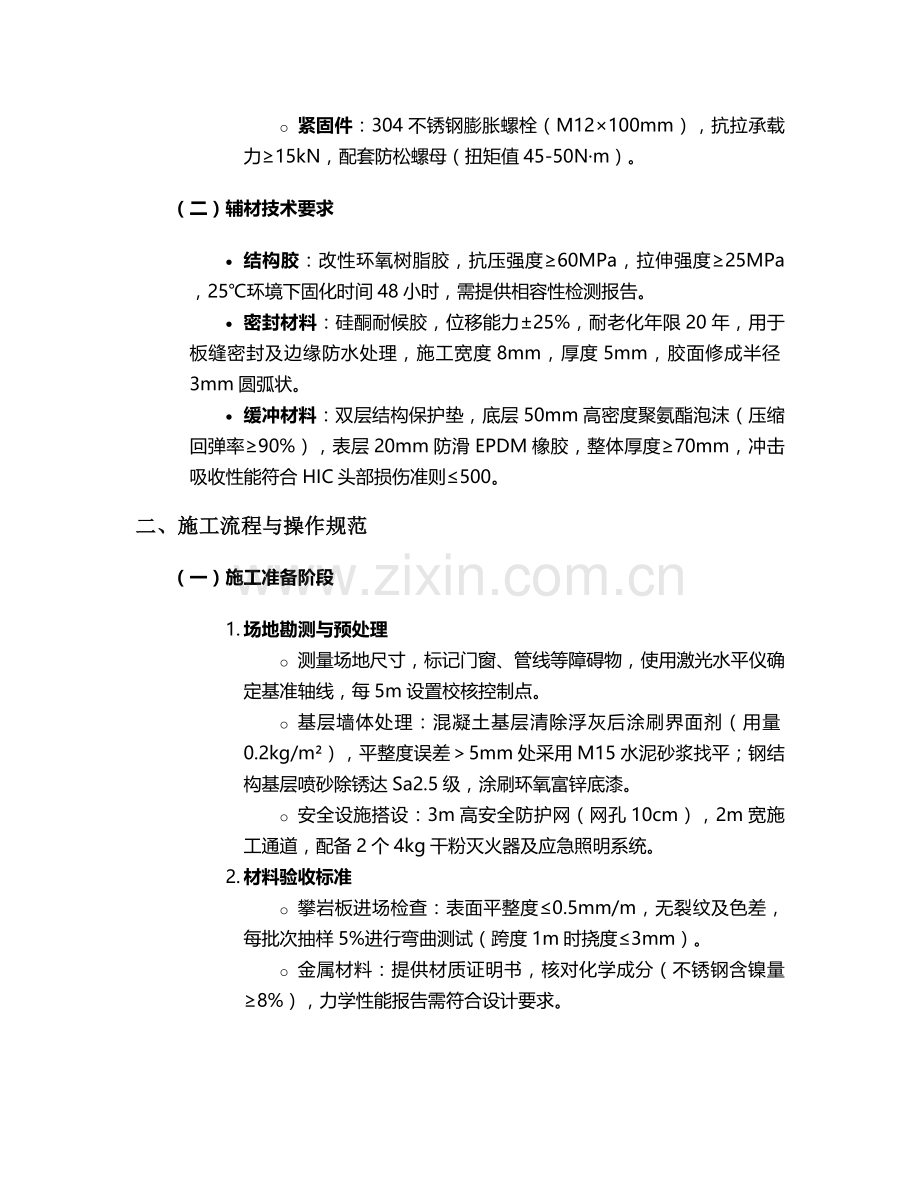

o 紧固件：304不锈钢膨胀螺栓（M12×100mm），抗拉承载力≥15kN，配套防松螺母（扭矩值45-50N·m）。
（二）辅材技术要求
· 结构胶：改性环氧树脂胶，抗压强度≥60MPa，拉伸强度≥25MPa，25℃环境下固化时间48小时，需提供相容性检测报告。
· 密封材料：硅酮耐候胶，位移能力±25%，耐老化年限20年，用于板缝密封及边缘防水处理，施工宽度8mm，厚度5mm，胶面修成半径3mm圆弧状。
· 缓冲材料：双层结构保护垫，底层50mm高密度聚氨酯泡沫（压缩回弹率≥90%），表层20mm防滑EPDM橡胶，整体厚度≥70mm，冲击吸收性能符合HIC头部损伤准则≤500。
二、施工流程与操作规范
（一）施工准备阶段
1. 场地勘测与预处理
o 测量场地尺寸，标记门窗、管线等障碍物，使用激光水平仪确定基准轴线，每5m设置校核控制点。
o 基层墙体处理：混凝土基层清除浮灰后涂刷界面剂（用量0.2kg/m²），平整度误差＞5mm处采用M15水泥砂浆找平；钢结构基层喷砂除锈达Sa2.5级，涂刷环氧富锌底漆。
o 安全设施搭设：3m高安全防护网（网孔10cm），2m宽施工通道，配备2个4kg干粉灭火器及应急照明系统。
2. 材料验收标准
o 攀岩板进场检查：表面平整度≤0.5mm/m，无裂纹及色差，每批次抽样5%进行弯曲测试（跨度1m时挠度≤3mm）。
o 金属材料：提供材质证明书，核对化学成分（不锈钢含镍量≥8%），力学性能报告需符合设计要求。
（二）支撑结构施工
1. 预埋件安装
o 采用后扩底型机械锚栓（M20×200mm），钻孔直径25mm，植入深度110mm，抗拔承载力≥20kN，安装后进行冰融循环测试（-20℃~20℃循环20次）。
o 预埋件表面涂刷锌铬黄底漆，与钢结构连接节点处设置3mm厚氯丁橡胶垫片。
2. 龙骨框架安装
o 主龙骨固定：通过连接件与预埋件焊接，焊缝长度≥80mm，焊后涂刷防锈漆两道，垂直度偏差≤2mm/m。
o 次龙骨安装：30×20mm铝合金方管与主龙骨螺栓连接（M8×30mm不锈钢螺栓），形成600×600mm网格框架，平面度偏差≤3mm/2m。
3. 特殊造型处理
o 弧形墙面：采用柔性树脂板或分段切割木板拼接，板间预留5mm伸缩缝，使用环氧树脂胶填缝，曲面过渡半径≥50mm。
o 悬挑结构：最大悬挑1.2m处增设抗剪栓钉（直径19mm，间距150mm），节点处做3D扫描检测，确保应力分布均匀。
（三）攀岩板安装工艺
1. 板材切割与定位
o 根据排版图切割，预留板缝5mm，切口打磨圆角（半径2mm），使用激光水平仪标记安装基准线，自下而上拼装。
o 机械固定：自攻螺丝（M5×25mm）从板背固定于次龙骨，螺丝间距300mm，距板边25mm，钉帽沉入板面1-2mm。
2. 结构胶辅助固定
o 板背涂刷3条结构胶（宽度10mm，厚度5mm），胶缝间距200mm，安装后采用临时支撑固定（保持压力0.2MPa），24小时内环境温度不得低于10℃。
3. 岩点安装
o 静态岩点：在攀岩板背面预埋M10螺母，岩点通过不锈钢螺杆连接，可自由调整角度，扭矩扳手设定35N·m。
o 动态岩点：自带螺纹柱直接穿透攀岩板旋入螺母，安装效率提升50%，适用于家庭娱乐墙及儿童区。
（四）密封与涂装工程
1. 板缝处理
o 清理板缝内杂物，填入聚乙烯泡沫棒（直径比板缝大20%），表面打注硅酮耐候胶，胶面修成圆弧状。
o 纵向接缝预留5mm伸缩缝，横向采用企口连接，每10m设置20mm宽温度变形缝，内嵌三元乙丙橡胶条。
2. 表面涂装
o 底漆：灰色哑光底漆（干膜厚度30μm）；中层：仿岩石纹理层（海绵滚筒营造凹凸质感）；面漆：透明耐磨清漆（硬度≥2H，耐人工老化500小时）。
o 儿童区采用食品级抗菌涂料，颜色符合GB/T 31436-2015安全色标准，警示区域涂刷荧光橙色（亮度因数≥0.3）。
三、质量控制与验收标准
（一）过程质量控制
1. 测量监控
o 每安装3行攀岩板进行标高复核，累计误差≤15mm；激光投线仪检查板体垂直度，每10m检测段偏差≤8mm。
o 结构胶施工：检查胶缝宽度（±1mm）、饱满度（无气泡）及固化程度（针刺测试硬度≥80 Shore A）。
2. 连接节点检查
o 螺栓连接：抽查20%节点，扭矩值偏差≤±5%；焊接节点：100%外观检查，无气孔、夹渣，超声波探伤检测Ⅱ级焊缝合格率≥95%。
（二）验收标准
1. 主控项目
o 攀岩板安装牢固，手扳检查无松动；岩点承载力测试：随机抽取5%岩点进行1.5倍设计荷载静载试验（持荷1小时无塑性变形）。
o 结构安全：整体抗风载性能≥0.5kN/m²，抗震设防烈度按7度设防，冲击试验（100kg重物自由下落高度0.5m，无损坏）。
2. 一般项目
o 板面平整度：≤3mm/2m；色差控制：距离3m目测无明显色差；胶缝质量：连续均匀，无开裂、脱胶。
o 安全防护：缓冲垫覆盖率100%，边缘防撞条高度≥5cm，安全标识（含攀爬规范、应急流程）设置齐全。
四、安全施工与环保措施
（一）高空作业防护
1. 脚手架搭设
o 满堂脚手架步距1.8m，立杆间距1.5m，脚手板满铺且固定牢固，外侧设1.2m高防护栏杆，底部设置18cm高挡脚板。
o 冬季施工采用防滑脚手板（木脚手板厚度≥50mm，表面刻防滑槽），立杆基础设置防冻胀垫层（300mm厚级配砂石+200mm厚C15混凝土）。
2. 个人防护
o 作业人员佩戴双钩安全带（静载测试≥15kN）、防滑手套及安全帽，每2小时轮换一次作业人员，配备自限温加热马甲（工作温度-30℃~5℃）。
（二）施工安全管理
1. 用电安全
o 采用TN-S接零保护系统，配电箱安装漏电保护器（动作电流30mA，动作时间0.1s），电动工具设二级保护，电缆架空高度≥2.5m。
2. 防火措施
o 施工现场严禁吸烟，动火作业办理许可证并配备看火人，切割作业下方设置接火斗（铺防火毯），油漆、稀料等易燃品单独存放（容量≤50L）。
（三）环保措施
1. 噪声控制
o 昼间施工噪声≤70dB，夜间（22:00-6:00）禁止施工，切割作业采用低噪声设备，设置隔声屏障（降噪量≥20dB）。
2. 废弃物处理
o 施工垃圾分类存放：金属废料回收率100%，木质废料破碎后用于生物质燃料，胶黏剂容器由厂家回收处理，危险废弃物交由有资质单位处置。
五、施工进度计划与成品保护
（一）进度控制节点
施工阶段
计划工期
关键工作内容
气候应对措施
钢结构安装
20天
预埋件固定、龙骨焊接
日均温＜5℃时采用电伴热养护焊接节点
攀岩板铺贴
35天
板材切割、结构胶固化
室内升温至15℃以上，配置工业除湿机
岩点安装
10天
岩点定位、扭矩检测
冬季施工时胶粘剂预热至25℃
涂装与密封
15天
表面纹理处理、胶缝密封
湿度＞60%时停止涂饰作业
验收与交付
5天
静载测试、冲击试验
春季风季设置防风围挡（高度≥2m）
（二）成品保护措施
1. 防护措施
o 安装完成的攀岩板覆盖0.1mm厚防尘膜，岩点套塑料保护套管，禁止堆放重物（荷载≤0.5kN/m²）。
o 验收前设置警示标识（“禁止攀爬”“验收区域”），配备专人巡查，非施工人员严禁进入。
2. 冬季停工期保护
o 钢结构涂刷防冻型养护剂（冰点≤-30℃），岩板接缝填充弹性密封胶，临时供暖系统保持室内温度≥5℃。
六、验收与维护标准
（一）竣工验收资料
· 材料合格证、检测报告、隐蔽工程记录（含预埋件抗拔试验报告）；
· 结构安全检测报告（含承载力测试、焊缝探伤报告）；
· 岩点动态冲击试验记录（100kg重物自由下落高度0.5m，连续5次无损坏）。
（二）后期维护要求
1. 日常检查
o 每周检查：岩点紧固度（扭矩值偏差≤±10%），胶缝有无开裂；
o 每月检查：金属结构锈蚀情况，缓冲垫压缩变形量（≤10%）；
o 每年检测：攀岩板摩擦系数（≥0.7），钢结构涂层厚度（底漆≥60μm）。
2. 维护周期
o 2年/次：岩板表面重新喷砂防滑处理；
o 5年/次：钢结构防腐涂层修补，更换老化密封胶；
o 8年/次：全面检测结构安全性，评估岩板剩余使用寿命。
本方案严格遵循GB 19079.4-2014《体育场所开放条件与技术要求》及EN 12572欧盟标准，通过材料选型优化、施工工艺控制及全过程质量监控，确保攀岩板系统安全使用年限≥15年，满足专业训练、教学及大众休闲等多场景需求。
