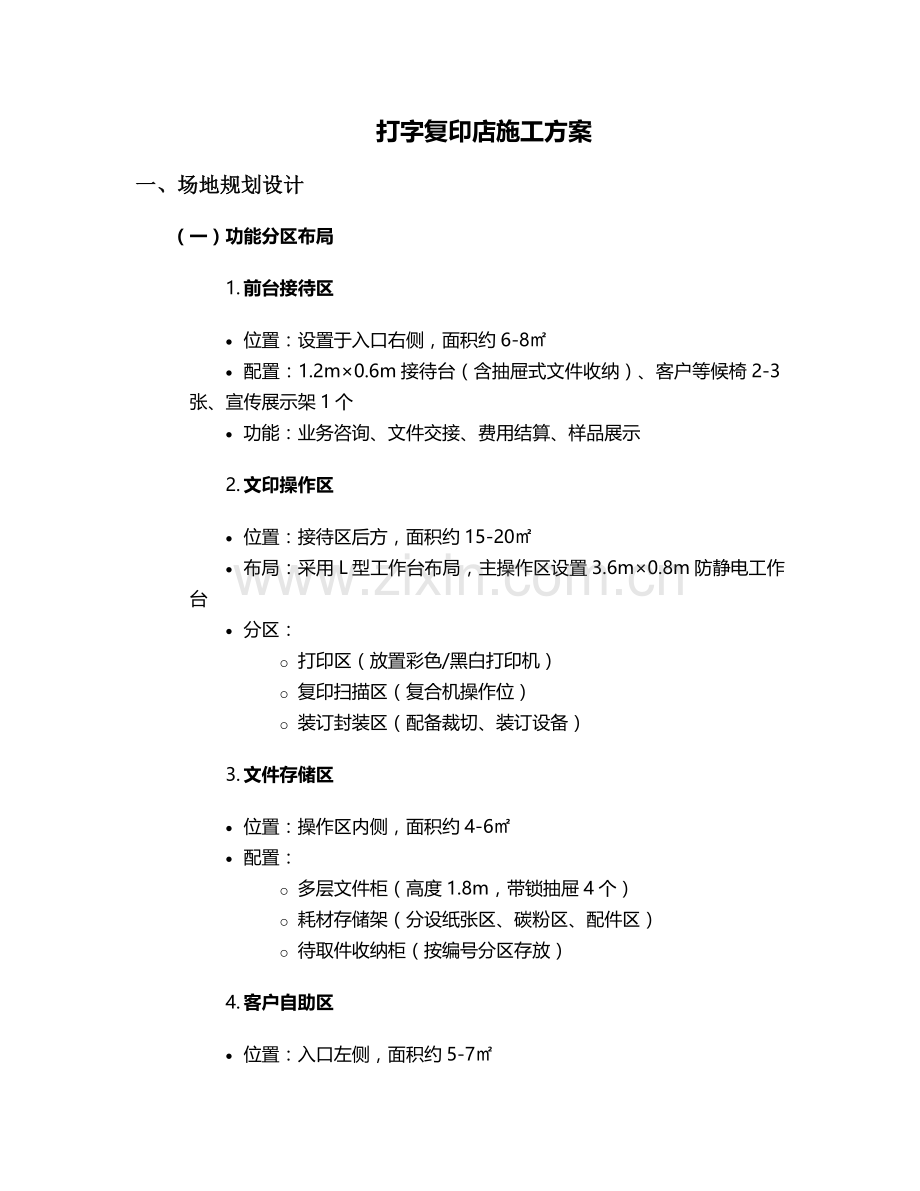

打字复印店施工方案
一、场地规划设计
（一）功能分区布局
1. 前台接待区
· 位置：设置于入口右侧，面积约6-8㎡
· 配置：1.2m×0.6m接待台（含抽屉式文件收纳）、客户等候椅2-3张、宣传展示架1个
· 功能：业务咨询、文件交接、费用结算、样品展示
2. 文印操作区
· 位置：接待区后方，面积约15-20㎡
· 布局：采用L型工作台布局，主操作区设置3.6m×0.8m防静电工作台
· 分区：
o 打印区（放置彩色/黑白打印机）
o 复印扫描区（复合机操作位）
o 装订封装区（配备裁切、装订设备）
3. 文件存储区
· 位置：操作区内侧，面积约4-6㎡
· 配置：
o 多层文件柜（高度1.8m，带锁抽屉4个）
o 耗材存储架（分设纸张区、碳粉区、配件区）
o 待取件收纳柜（按编号分区存放）
4. 客户自助区
· 位置：入口左侧，面积约5-7㎡

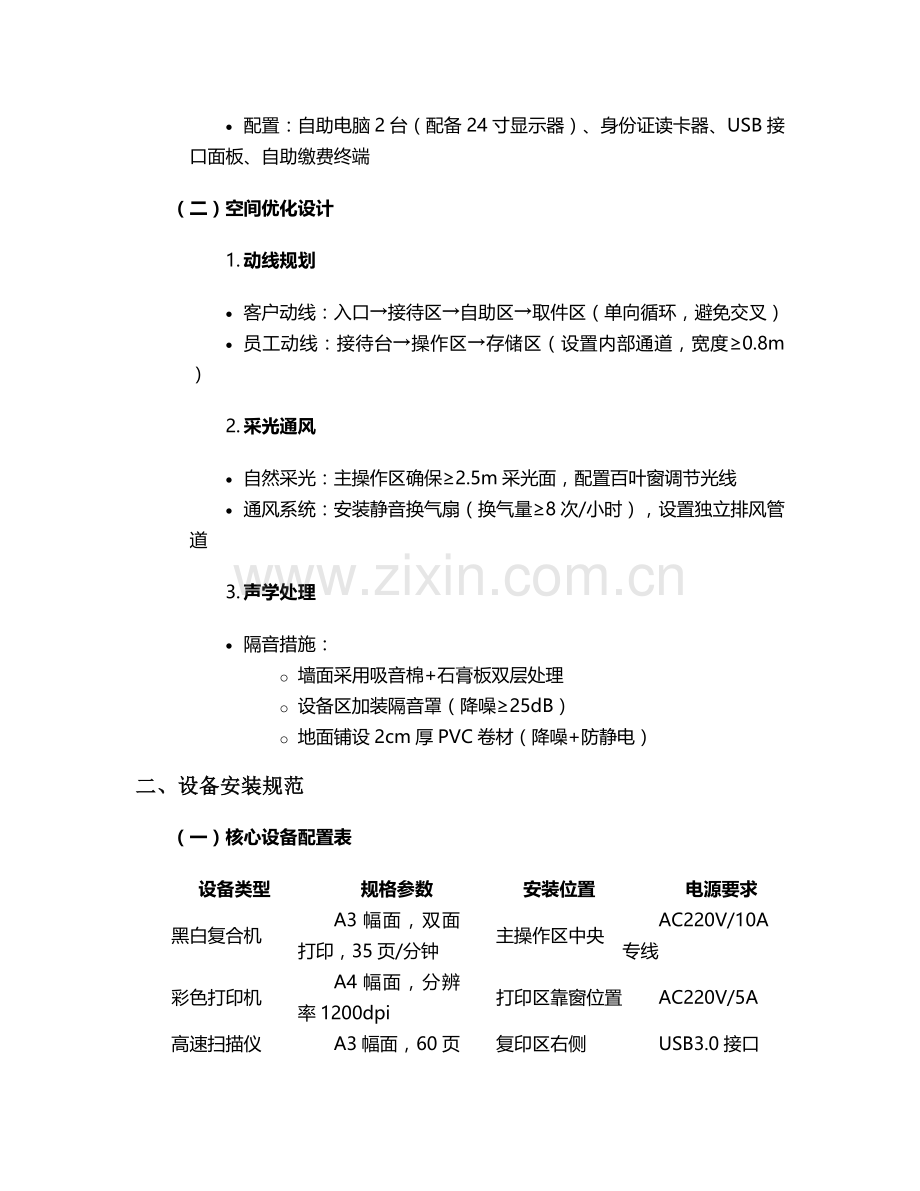

· 配置：自助电脑2台（配备24寸显示器）、身份证读卡器、USB接口面板、自助缴费终端
（二）空间优化设计
1. 动线规划
· 客户动线：入口→接待区→自助区→取件区（单向循环，避免交叉）
· 员工动线：接待台→操作区→存储区（设置内部通道，宽度≥0.8m）
2. 采光通风
· 自然采光：主操作区确保≥2.5m采光面，配置百叶窗调节光线
· 通风系统：安装静音换气扇（换气量≥8次/小时），设置独立排风管道
3. 声学处理
· 隔音措施：
o 墙面采用吸音棉+石膏板双层处理
o 设备区加装隔音罩（降噪≥25dB）
o 地面铺设2cm厚PVC卷材（降噪+防静电）
二、设备安装规范
（一）核心设备配置表
设备类型
规格参数
安装位置
电源要求
黑白复合机
A3幅面，双面打印，35页/分钟
主操作区中央
AC220V/10A专线
彩色打印机
A4幅面，分辨率1200dpi
打印区靠窗位置
AC220V/5A
高速扫描仪
A3幅面，60页/分钟，ADF输稿器
复印区右侧
USB3.0接口
工程图纸机
A0幅面，绘图速度2.5分钟/张
操作区末端
AC220V/15A专线
胶装机
最大胶装厚度50mm
装订区中央
AC220V/5A
切纸机
450mm裁纸宽度，液压驱动
装订区右侧
AC220V/5A
冷裱机
650mm幅宽，手动调节压力
封装区左侧
无需电源
（二）设备安装流程
1. 基础准备
· 设备定位：使用激光投线仪确定安装基准线，误差≤3mm
· 台面处理：铺设3mm厚橡胶垫（邵氏硬度60±5），四角加装减震脚垫
· 电源预处理：安装专用插座（带独立空气开关），线径≥2.5mm²
2. 复合机安装
· 水平调节：使用水平仪校准，机身倾斜度≤0.5°/m
· 连接规范：
o 数据线采用6类屏蔽线，弯曲半径≥50mm
o 输稿器连接线预留0.3m活动余量
o 废粉收集盒设置独立收纳袋
3. 打印设备调试
· 色彩校准：使用X-Rite色彩检测仪，ΔE值控制在≤2.0
· 纸张设置：
o 纸盒分区设置（A4普通纸/厚纸/信封）
o 自定义纸张类型参数库（预设10种常用介质）
· 网络配置：设置固定IP地址，配置打印机共享服务器
三、网络系统建设
（一）网络架构设计
1. 拓扑结构
· 采用星型拓扑结构，配置三层网络架构：
o 核心层：企业级路由器（支持千兆WAN口，带机量≥50台）
o 汇聚层：24口千兆交换机（支持VLAN划分）
o 接入层：墙面信息点+无线AP
2. 网络分区
· 业务网：设备IP段192.168.1.0/24（隔离客户访问）
· 客户网：IP段192.168.2.0/24（带宽限制≤20Mbps/终端）
· 管理网：独立VLAN（仅管理员设备接入）
（二）布线实施方案
1. 综合布线系统
· 水平布线：
o 采用六类非屏蔽双绞线（UTP Cat.6）
o 每个工作区配置2个数据点+1个电话点
o 线管规格：PVC20管（弯曲半径≥10倍管径）
2. 点位布置
· 操作区：每2米设置1个双口信息面板（数据+电话）
· 自助区：每个工位配置USB3.0接口+HDMI接口
· 接待区：台面嵌入式信息盒（含2个USB充电口）
3. 机房建设
· 位置：文件存储区内侧，面积≥2㎡
· 配置：
o 标准机柜（1.2m高，600×600mm）
o 理线架+PDU电源分配单元
o 温湿度监控器（阈值：温度18-28℃，湿度40-60%）
（三）系统配置
1. 服务器配置
· 文件服务器：配置4TB RAID5存储阵列，启用自动备份
· 打印服务器：部署PaperCut管理系统，支持计费统计
· 监控服务器：4路硬盘录像机，存储容量≥2TB
2. 网络安全
· 防火墙设置：启用入侵检测，限制异常端口访问
· 数据备份：每日23:00自动备份，保留30天历史版本
· 病毒防护：终端+服务器双重杀毒软件部署
四、电气系统施工
（一）供配电设计
1. 负荷计算
· 总功率：设备负荷3.5kW + 照明负荷0.8kW + 空调负荷2.2kW = 6.5kW
· 进线规格：单相220V，导线截面积6mm²，配置32A漏电保护器
2. 配电系统
· 分区配电：
o 设备区：独立配电箱（配置3路16A空气开关）
o 照明系统：2路控制（操作区/公共区独立控制）
o 空调系统：单独回路（20A断路器）
3. 照明设计
· 操作区：格栅灯盘（3×36W，色温5000K，照度≥500lux）
· 接待区：筒灯+灯带组合（照度300lux，显色指数Ra≥90）
· 应急照明：配置3处应急灯（连续照明≥90分钟）
（二）电气安装规范
1. 线路敷设
· 强电线路：
o 采用穿管暗敷（导线颜色区分：火线红/黄，零线蓝，地线黄绿）
o 与弱电线路间距≥30cm，交叉处采用金属屏蔽隔离
· 设备供电：
o 复合机、工程机采用独立回路
o 所有设备插座配备保护接地（接地电阻≤4Ω）
2. 设备防雷
· 电源防雷：总配电箱安装电源防雷器（Imax≥40kA）
· 信号防雷：网络进线端加装RJ45防雷模块
· 接地系统：独立接地极（采用Φ50镀锌钢管，埋深≥2.5m）
五、安全防护体系
（一）消防安全措施
1. 消防设施
· 配置ABC干粉灭火器（2kg，每50㎡1具）
· 设置消防应急箱（含消防水带、应急照明、破拆工具）
· 安装独立式烟感报警器（灵敏度1.5级）
2. 疏散设计
· 疏散通道宽度≥1.2m，保持畅通无遮挡
· 安全出口标识（自发光型，安装高度1.8m）
· 制定消防应急预案并张贴上墙
（二）治安防范系统
1. 视频监控
· 监控点位：
o 出入口（广角摄像头，1080P，红外夜视）
o 操作区（全景摄像头，支持移动侦测）
o 收银台（特写摄像头，支持 facial capture）
· 存储要求：录像保存≥30天，帧率≥25fps
2. 防盗措施
· 门窗防护：
o 临街窗户安装防盗网（直径≥12mm钢筋，间距≤10cm）
o 玻璃门配备电子门禁（密码+IC卡双认证）
· 贵重设备：
o 工程机、复合机安装防盗报警装置
o 收银柜配备防撬报警锁
（三）环境安全管理
1. 化学品安全
· 耗材存储：
o 碳粉/墨水密封存放于防爆柜
o 显影剂等化学品单独标识，设置MSDS数据表
· 废弃物处理：
o 废墨盒/硒鼓分类回收（设置专用回收箱）
o 化学品废弃物交由有资质单位处置
2. 用电安全
· 定期检测：每月进行漏电保护测试，每季度检查线路绝缘
· 设备防护：
o 加装浪涌保护器（响应时间≤25ns）
o 制定设备操作规程并培训上岗
六、施工进度计划
（一）工期安排（总工期25天）
阶段
工期
主要工作内容
负责人
准备阶段
3天
图纸会审、材料采购、资质备案
项目经理
拆除改造
4天
旧有设施拆除、墙体改造、地面处理
施工队长
水电施工
6天
强电布线、弱电管网、设备点位
水电工程师
设备安装
5天
设备就位、连接调试、系统联调
技术主管
装饰装修
4天
墙面处理、吊顶安装、地面铺设
装修工长
验收交付
3天
功能测试、安全评估、人员培训
项目总监
（二）质量控制要点
1. 隐蔽工程验收
· 管线敷设：管路走向、连接质量、接地电阻测试
· 防水处理：卫生间、设备区地面防水试验（闭水24小时）
2. 设备安装标准
· 水平度偏差≤1mm/m
· 设备噪音≤65dB（距离1m处测量）
· 网络连通性测试（丢包率≤0.1%）
3. 竣工验收标准
· 功能验收：所有设备100%运行正常，连续无故障运行≥72小时
· 安全验收：消防、安防系统通过第三方检测
· 环境验收：噪音≤55dB，粉尘浓度≤0.5mg/m³
七、验收标准与维护方案
（一）验收指标体系
1. 功能验收
· 打印质量：
o 文字清晰度≥3号字无模糊
o 图像分辨率≥300dpi，无断线、重影
· 系统性能：
o 网络响应时间≤0.5秒
o 打印队列处理速度≥10页/分钟
2. 环境验收
· 照度测试：操作区≥500lux，均匀度≥0.7
· 温湿度：夏季≤28℃，冬季≥18℃，湿度40-60%
· 噪音检测：设备运行时≤60dB（客户区≤50dB）
（二）运维保障体系
1. 日常维护计划
· 日检：设备运行状态、耗材余量、环境卫生
· 周检：网络带宽测试、设备清洁保养、安全系统检测
· 月检：电路绝缘测试、设备精度校准、数据备份验证
2. 应急预案
· 设备故障：建立30分钟响应、4小时修复的应急机制
· 网络中断：配置4G备用路由，确保业务不中断
· 数据恢复：启用异地备份系统，恢复时间≤2小时
3. 人员培训
· 操作培训：设备操作规程、应急处理流程（考核合格上岗）
· 安全培训：消防演练、防盗预案、化学品安全（每月1次）
本方案根据GB50205-2020《印刷、复印场所设计规范》、GB50311-2016《综合布线系统工程设计规范》等标准编制，施工过程中需严格执行国家及地方相关法规要求，确保工程质量符合行业标准。
