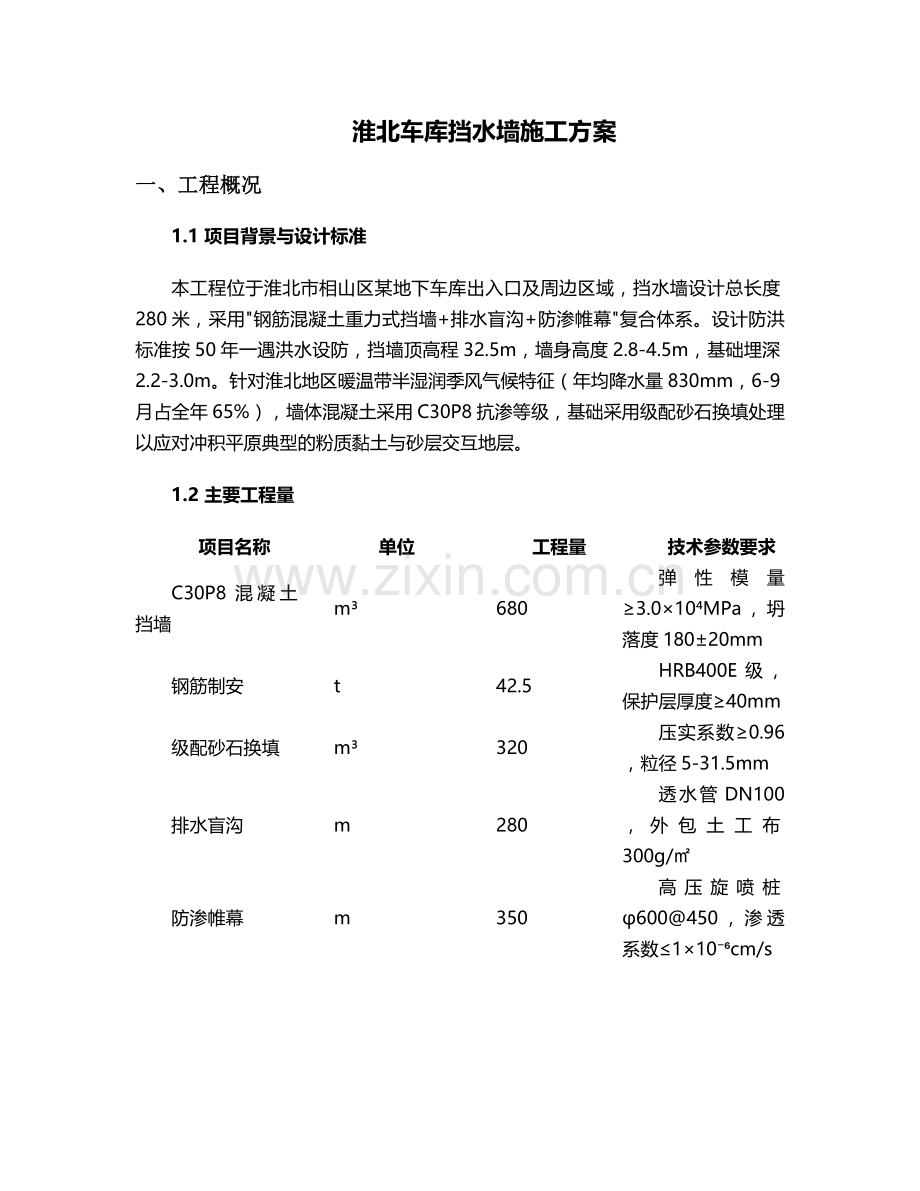

淮北车库挡水墙施工方案
一、工程概况
1.1 项目背景与设计标准
本工程位于淮北市相山区某地下车库出入口及周边区域，挡水墙设计总长度280米，采用"钢筋混凝土重力式挡墙+排水盲沟+防渗帷幕"复合体系。设计防洪标准按50年一遇洪水设防，挡墙顶高程32.5m，墙身高度2.8-4.5m，基础埋深2.2-3.0m。针对淮北地区暖温带半湿润季风气候特征（年均降水量830mm，6-9月占全年65%），墙体混凝土采用C30P8抗渗等级，基础采用级配砂石换填处理以应对冲积平原典型的粉质黏土与砂层交互地层。
1.2 主要工程量
项目名称
单位
工程量
技术参数要求
C30P8混凝土挡墙
m³
680
弹性模量≥3.0×10⁴MPa，坍落度180±20mm
钢筋制安
t
42.5
HRB400E级，保护层厚度≥40mm
级配砂石换填
m³
320
压实系数≥0.96，粒径5-31.5mm
排水盲沟
m
280
透水管DN100，外包土工布300g/㎡
防渗帷幕
m
350
高压旋喷桩φ600@450，渗透系数≤1×10⁻⁶cm/s

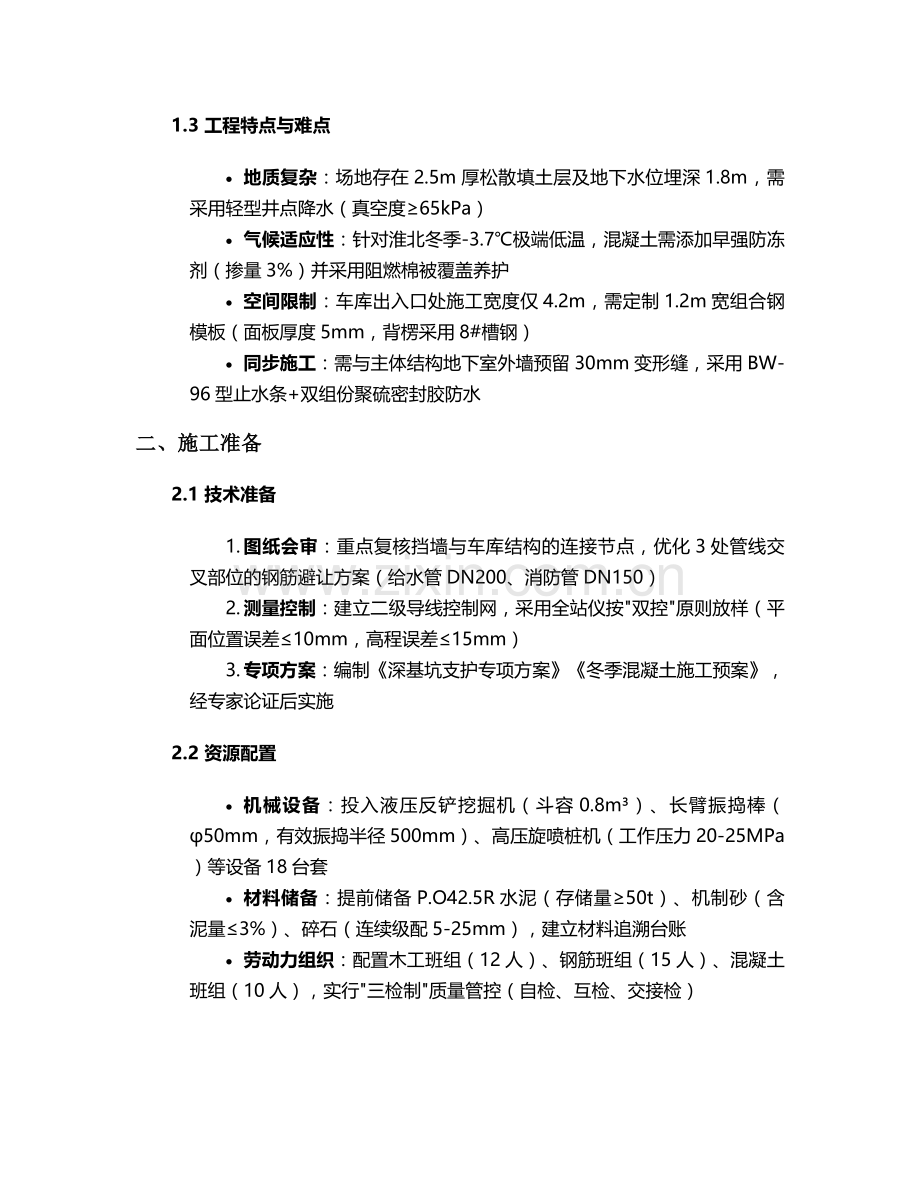

1.3 工程特点与难点
· 地质复杂：场地存在2.5m厚松散填土层及地下水位埋深1.8m，需采用轻型井点降水（真空度≥65kPa）
· 气候适应性：针对淮北冬季-3.7℃极端低温，混凝土需添加早强防冻剂（掺量3%）并采用阻燃棉被覆盖养护
· 空间限制：车库出入口处施工宽度仅4.2m，需定制1.2m宽组合钢模板（面板厚度5mm，背楞采用8#槽钢）
· 同步施工：需与主体结构地下室外墙预留30mm变形缝，采用BW-96型止水条+双组份聚硫密封胶防水
二、施工准备
2.1 技术准备
1. 图纸会审：重点复核挡墙与车库结构的连接节点，优化3处管线交叉部位的钢筋避让方案（给水管DN200、消防管DN150）
2. 测量控制：建立二级导线控制网，采用全站仪按"双控"原则放样（平面位置误差≤10mm，高程误差≤15mm）
3. 专项方案：编制《深基坑支护专项方案》《冬季混凝土施工预案》，经专家论证后实施
2.2 资源配置
· 机械设备：投入液压反铲挖掘机（斗容0.8m³）、长臂振捣棒（φ50mm，有效振捣半径500mm）、高压旋喷桩机（工作压力20-25MPa）等设备18台套
· 材料储备：提前储备P.O42.5R水泥（存储量≥50t）、机制砂（含泥量≤3%）、碎石（连续级配5-25mm），建立材料追溯台账
· 劳动力组织：配置木工班组（12人）、钢筋班组（15人）、混凝土班组（10人），实行"三检制"质量管控（自检、互检、交接检）
三、主要施工工艺
3.1 基坑开挖与支护
1. 降水施工：沿基坑周边布置轻型井点，井点管间距1.2m，滤管埋深4.5m，持续降水至基底以下500mm
2. 土方开挖：采用"分层开挖、先撑后挖"原则，每层开挖深度≤1.5m，坡率1:0.75，坡面挂φ6@200×200钢筋网+喷射C20混凝土（厚度80mm）
3. 基底处理：机械开挖至设计标高以上200mm后人工清底，采用环刀法检测地基承载力（≥180kPa）
3.2 基础施工
1. 级配砂石换填：分层摊铺（虚铺厚度300mm），采用20t振动压路机碾压（行驶速度2km/h，碾压6遍），每300㎡取样1组检测压实度
2. 钢筋绑扎：基础钢筋采用"八字扣"绑扎（绑扎点间距≤200mm），预埋墙体插筋采用"L"型弯钩（锚固长度35d），设置φ16mm定位钢筋（间距1.5m）
3. 模板安装：采用18mm厚酚醛覆膜胶合板，背楞采用50×100mm方木（间距300mm），对拉螺栓φ14mm（横向间距600mm，竖向间距500mm），模板接缝粘贴5mm厚海绵条
3.3 墙体施工
1. 钢筋工程：墙体主筋φ20@200mm，分布筋φ12@250mm，采用绑扎搭接（搭接长度42d），同一截面接头率≤25%
2. 模板工程：采用1.2m宽组合钢模板，阴阳角处采用定制角模，模板安装后用全站仪校核垂直度（允许偏差≤3mm/2m）
3. 混凝土工程：
o 采用商品混凝土，罐车运输至现场后进行坍落度测试（每车必检）
o 分层浇筑（每层厚度≤500mm），采用插入式振捣棒（移动间距≤300mm），振捣至表面泛浆无气泡
o 墙体连续浇筑，设置2道施工缝（距底板300mm处及墙高2/3处），施工缝处预埋300×3mm止水钢板
3.4 排水与防渗系统
1. 排水盲沟：在挡墙背侧300mm处开挖300×400mm沟槽，铺设透水管（坡度≥2%），外包双层土工布（搭接宽度≥200mm）
2. 防渗帷幕：采用单管旋喷桩，桩长9m，水灰比1:1，提升速度15-20cm/min，每50m取芯检测桩体强度（≥2MPa）
3. 排水孔：在挡墙高度1/3及2/3处设置φ50mmPVC排水孔（坡度5%），孔间距2m，孔内填充级配碎石
四、质量控制措施
4.1 材料质量控制
· 水泥：每200t为一批次进行强度、安定性检测，进场时核查出厂合格证及3d强度报告
· 钢筋：按60t为一批次进行力学性能检验，受力钢筋实测屈服强度与标准值比值≤1.30
· 防水材料：止水条进行膨胀倍率试验（≥200%），密封胶进行拉伸粘结性测试（常温下≥1.5MPa）
4.2 过程质量控制
1. 测量复核：每道工序施工前进行测量放样复核，填写《测量复核记录》并经监理工程师签认
2. 混凝土试块：每100m³混凝土制作1组标养试块、1组同条件试块，冬季施工增设临界强度试块
3. 隐蔽工程验收：钢筋绑扎、止水带安装等隐蔽工序需留存影像资料，验收合格后方可进入下道工序
4.3 关键工序控制
工序名称
控制要点
允许偏差
检验方法
模板安装
轴线位置、截面尺寸、垂直度
±5mm、±10mm、≤3mm
全站仪、2m靠尺
钢筋绑扎
受力钢筋间距、保护层厚度
±10mm、±5mm
钢尺检查
混凝土浇筑
坍落度、振捣密实度、养护温度
180±20mm、表面平整、≥5℃
坍落度筒、回弹仪、温度计
防渗帷幕
桩身完整性、渗透系数
Ⅰ类桩≥90%、≤1×10⁻⁶cm/s
低应变检测、注水试验
五、季节性施工措施
5.1 雨季施工
· 排水措施：在基坑周边设置300mm宽排水沟（坡度3%），配备2台φ100mm潜水泵（扬程≥15m）
· 材料防护：水泥库搭设防雨棚（高度≥3m），砂石料场设置防雨覆盖（采用阻燃防水布）
· 混凝土施工：遇中雨以上天气停止浇筑，已浇筑部位及时覆盖塑料薄膜+防雨布
5.2 冬季施工
· 原材料预热：拌合水加热至60-80℃，保证混凝土入模温度≥10℃
· 养护措施：采用"棉被+电热毯"养护，保证临界强度≥7MPa前不冻结
· 测温管理：每2h测量混凝土表面及内部温度（温差≤25℃），建立温度监测台账
六、安全文明施工
6.1 安全防护
· 基坑防护：设置1.2m高定型化防护栏杆（刷红白警示漆，间距2m设立柱），夜间悬挂LED警示灯
· 用电安全：实行"三级配电两级保护"，配电箱配备漏电保护器（动作电流≤30mA，动作时间≤0.1s）
· 高空作业：2m以上作业搭设脚手架（步距1.8m），设置安全平网（每隔10m设一道）
6.2 环境保护
· 扬尘控制：出入口设置洗车平台（配备高压水枪），施工现场裸土覆盖率100%
· 噪声管理：破碎机、振捣棒等设备采取隔声措施，昼间噪声≤70dB，夜间≤55dB
· 废弃物处理：建筑垃圾分类存放，危险废弃物（废油桶、油漆桶）交由有资质单位处置
七、施工进度计划
7.1 关键线路
施工准备（7d）→ 防渗帷幕施工（15d）→ 基坑开挖（10d）→ 基础施工（14d）→ 墙体施工（21d）→ 回填与验收（10d），总工期77d
7.2 进度保证措施
· 资源保障：备用1台柴油发电机（功率120kW）应对停电，储备3d混凝土用量的原材料
· 技术保障：采用快拆体系模板（周转次数≥50次），缩短拆模时间（侧模强度≥1.2MPa即可拆除）
· 制度保障：实行周进度考核，延误超3d时启用赶工预案（增加作业班组，实行两班制）
八、验收标准与流程
8.1 验收标准
· 结构外观：混凝土表面平整度≤5mm/2m，无蜂窝、麻面（面积≤0.5%）
· 强度要求：混凝土抗压强度达到设计值100%，抗渗性能试验合格
· 稳定性：挡墙抗滑稳定系数≥1.3，抗倾覆稳定系数≥1.5
8.2 验收流程
1. 施工单位自检（提交《竣工报告》及质量评定资料）
2. 监理单位验收（组织分项工程验收，出具评估报告）
3. 建设单位验收（邀请设计、勘察单位参加，形成验收纪要）
4. 备案归档（整理技术资料3套，移交城建档案馆）
本方案针对淮北地区地质气候特点，通过优化挡墙结构设计、强化排水防渗体系、严格过程质量管控，确保车库挡水墙满足50年一遇防洪要求，为地下车库提供可靠的防汛安全保障。施工过程中需特别注意雨季排水和冬季混凝土养护，严格执行《混凝土结构工程施工质量验收规范》及地方相关标准，确保工程质量达到优良等级。
