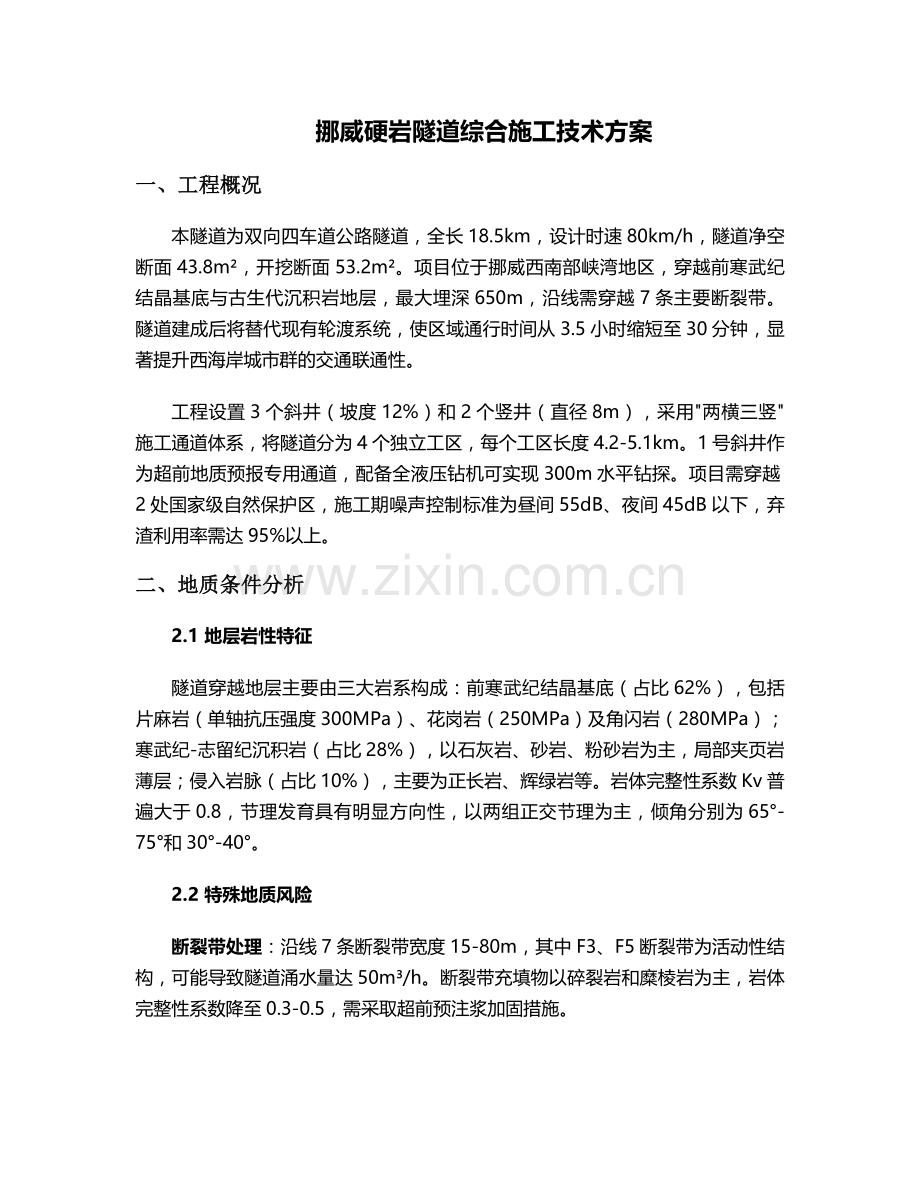

挪威隧道施工方案.doc_第1页
第1页 / 共8页

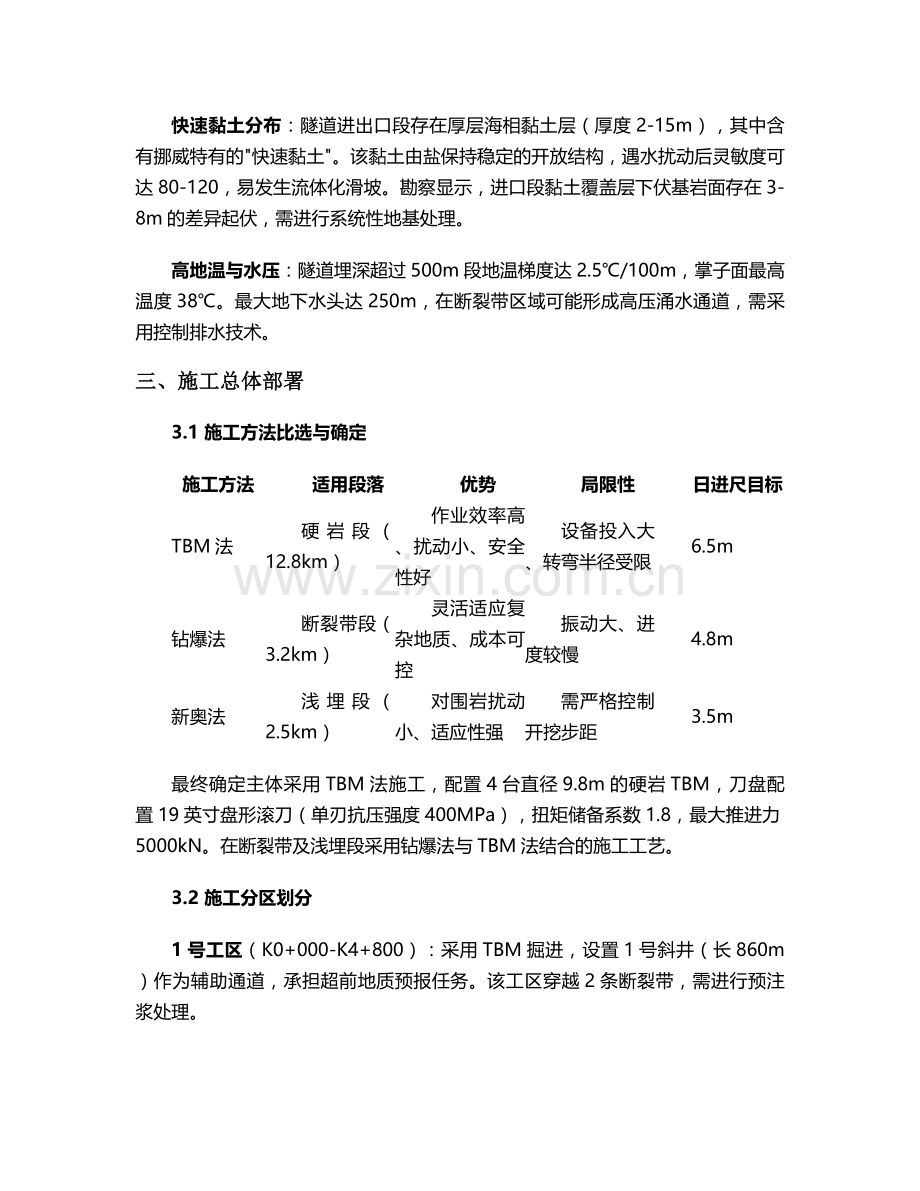

挪威隧道施工方案.doc_第2页
第2页 / 共8页


点击查看更多>>
资源描述
挪威硬岩隧道综合施工技术方案 一、工程概况 本隧道为双向四车道公路隧道,全长18.5km,设计时速80km/h,隧道净空断面43.8m²,开挖断面53.2m²。项目位于挪威西南部峡湾地区,穿越前寒武纪结晶基底与古生代沉积岩地层,最大埋深650m,沿线需穿越7条主要断裂带。隧道建成后将替代现有轮渡系统,使区域通行时间从3.5小时缩短至30分钟,显著提升西海岸城市群的交通联通性。 工程设置3个斜井(坡度12%)和2个竖井(直径8m),采用"两横三竖"施工通道体系,将隧道分为4个独立工区,每个工区长度4.2-5.1km。1号斜井作为超前地质预报专用通道,配备全液压钻机可实现300m水平钻探。项目需穿越2处国家级自然保护区,施工期噪声控制标准为昼间55dB、夜间45dB以下,弃渣利用率需达95%以上。 二、地质条件分析 2.1 地层岩性特征 隧道穿越地层主要由三大岩系构成:前寒武纪结晶基底(占比62%),包括片麻岩(单轴抗压强度300MPa)、花岗岩(250MPa)及角闪岩(280MPa);寒武纪-志留纪沉积岩(占比28%),以石灰岩、砂岩、粉砂岩为主,局部夹页岩薄层;侵入岩脉(占比10%),主要为正长岩、辉绿岩等。岩体完整性系数Kv普遍大于0.8,节理发育具有明显方向性,以两组正交节理为主,倾角分别为65°-75°和30°-40°。 2.2 特殊地质风险 断裂带处理:沿线7条断裂带宽度15-80m,其中F3、F5断裂带为活动性结构,可能导致隧道涌水量达50m³/h。断裂带充填物以碎裂岩和糜棱岩为主,岩体完整性系数降至0.3-0.5,需采取超前预注浆加固措施。 快速黏土分布:隧道进出口段存在厚层海相黏土层(厚度2-15m),其中含有挪威特有的"快速黏土"。该黏土由盐保持稳定的开放结构,遇水扰动后灵敏度可达80-120,易发生流体化滑坡。勘察显示,进口段黏土覆盖层下伏基岩面存在3-8m的差异起伏,需进行系统性地基处理。 高地温与水压:隧道埋深超过500m段地温梯度达2.5℃/100m,掌子面最高温度38℃。最大地下水头达250m,在断裂带区域可能形成高压涌水通道,需采用控制排水技术。 三、施工总体部署 3.1 施工方法比选与确定 施工方法 适用段落 优势 局限性 日进尺目标 TBM法 硬岩段(12.8km) 作业效率高、扰动小、安全性好 设备投入大、转弯半径受限 6.5m 钻爆法 断裂带段(3.2km) 灵活适应复杂地质、成本可控 振动大、进度较慢 4.8m 新奥法 浅埋段(2.5km) 对围岩扰动小、适应性强 需严格控制开挖步距 3.5m 最终确定主体采用TBM法施工,配置4台直径9.8m的硬岩TBM,刀盘配置19英寸盘形滚刀(单刃抗压强度400MPa),扭矩储备系数1.8,最大推进力5000kN。在断裂带及浅埋段采用钻爆法与TBM法结合的施工工艺。 3.2 施工分区划分 1号工区(K0+000-K4+800):采用TBM掘进,设置1号斜井(长860m)作为辅助通道,承担超前地质预报任务。该工区穿越2条断裂带,需进行预注浆处理。 2号工区(K4+800-K9+300):为隧道最长工区,配置2台TBM对向掘进,中间设置地下交汇点。穿越F3主断裂带(宽度80m),采用管棚+小导管联合支护。 3号工区(K9+300-K14+100):包含海底段(长2.1km),最大水深150m,采用双护盾TBM施工,配备主动铰接系统适应曲线掘进。 4号工区(K14+100-K18+500):出口段穿越快速黏土层,采用冻结法预处理地层,结合钻爆法开挖。 3.3 施工设备配置 掘进设备:4台硬岩TBM配备变频调速电机(功率3200kW),刀盘转速0-6rpm无级可调,配备自动换刀系统(换刀时间≤15分钟/把)。刀盘布置采用"6+3"中心双刃滚刀+周边单刃滚刀组合,边缘设置超挖刀(径向补偿量±50mm)。 钻爆系统:三臂液压凿岩台车(钻孔直径48mm),钻臂覆盖范围5.2m×5.8m,配备电子雷管起爆网络(延期精度±1ms)。采用楔形掏槽,周边眼间距450mm,抵抗线600mm,装药集中度0.35kg/m。 支护设备:机械臂湿喷机组(喷射压力8MPa),钢纤维混凝土喷射能力20m³/h;全自动锚杆钻机(钻孔深度6m),定位精度±50mm;管棚钻机(最大扭矩8000N·m),可施工φ159mm×8mm的长管棚,一次钻进长度30m。 辅助设备:洞内自卸车(载重35t),转弯半径5.5m;混凝土搅拌站(生产能力60m³/h),配备粉煤灰替代系统(替代率30%);通风系统采用轴流风机(风量2500m³/min)+射流风机(风量9000m³/h)组合模式。 四、关键施工技术 4.1 TBM掘进施工 刀盘选型与优化:针对不同岩性段采用差异化刀盘设计——硬岩段采用19英寸盘形滚刀(刃口宽度12mm),刀间距100mm;软岩段更换为17英寸滚刀,刀间距80mm。刀盘开口率硬岩段28%、软岩段35%,确保岩碴顺利排出。 同步注浆系统:采用双液注浆技术,A液为水泥-水玻璃浆液(水灰比1:1),B液为缓凝剂,初凝时间控制在30-60秒。注浆压力设定为掌子面水压的1.2倍,单环注浆量3.5-4.2m³,确保管片背后充填密实。 管片安装:采用通用楔形管片,环宽1.8m,厚度350mm,混凝土强度等级C60。管片连接采用M30螺栓(抗拔力≥250kN),密封胶条采用遇水膨胀橡胶(膨胀倍率250%)。安装精度控制:环向偏差≤5mm,高程偏差≤10mm。 4.2 断裂带处理技术 超前地质预报:采用"地质雷达+超前钻探+声波测试"三位一体预报体系。TBM配置300m水平钻机,每50m进行一次超前钻探;钻爆段采用地质雷达(探测距离30m)与声波CT(分辨率1m)组合方法,圈定断裂带位置及富水情况。 预注浆加固:在断裂带前30m开始实施超前预注浆。采用φ108mm注浆管(长6m,搭接长度3m),梅花形布置(间距1.2m)。注浆材料选用超细水泥(粒径≤5μm)与水玻璃双液浆,注浆压力3-5MPa,扩散半径1.5m。单循环注浆结束标准:注浆量达到设计值80%且终压稳定30分钟。 微震监测:在断裂带施工段布置12个微震传感器,实时监测岩体破裂能量释放。设定三级预警值:Ⅰ级(能量<10²J)加强观测;Ⅱ级(10²-10⁴J)减速施工;Ⅲ级(>10⁴J)立即停工,实施补充注浆。 4.3 快速黏土处理措施 地层预处理:进口段采用"冻结法+高压喷射注浆"复合加固。冻结管采用φ127mm×8mm无缝钢管,间距1.2m,深度25m,冻结温度控制在-10℃~-15℃,形成厚度3m的冻土帷幕。高压喷射注浆采用三重管工艺,桩径1.5m,搭接0.5m,形成防渗墙。 开挖支护:采用CRD工法分四步开挖,每步开挖进尺0.5m,立即施作250mm厚C25喷射混凝土(掺8%钢纤维),并打设φ42mm超前小导管(长3.5m,间距0.3m)。初期支护采用I20a型钢拱架(间距0.5m)+φ25mm中空注浆锚杆(长6m,间距1.0m×1.0m)。 沉降监测:沿轴线每5m设置一个监测断面,每个断面布置5个监测点,采用自动化全站仪(精度0.5mm+1ppm)进行实时监测。预警值设定:日沉降5mm或累计沉降30mm,达到预警值立即启动应急预案。 五、施工进度计划 5.1 关键线路计划 前期工程(90天):洞口预处理(30天)、施工便道修建(25天)、斜井开挖(35天)。 主体工程(1280天): · TBM组装调试:60天/台(4台并行) · 硬岩段开挖支护:1020天(日均进尺6.5m) · 断裂带处理:180天(日均进尺2.2m) · 二次衬砌:980天(滞后开挖面50m) 收尾工程(150天):洞内设施安装、路面施工、系统调试。 总工期控制在48个月,关键线路为:洞口预处理→TBM组装→硬岩段开挖→二次衬砌→系统调试。 5.2 进度保障措施 资源保障:建立"设备备件库",储备关键部件(如TBM刀具、液压元件)3套以上,确保故障修复时间≤24小时。材料储备量满足15天连续施工需求,在2号斜井设置中转料仓(容量800m³)。 动态调整机制:每周召开进度分析会,当实际进度滞后计划5%时,采取"增加作业面、优化工序衔接、调整班次"等措施。例如,断裂带施工段可增加1个注浆班组,实行24小时连续作业。 技术创新:采用BIM+GIS技术进行进度模拟,提前识别冲突点;开发TBM掘进参数智能优化系统,通过机器学习算法实时调整推进速度、扭矩等参数,提高作业效率15%-20%。 六、安全保障体系 6.1 高地温控制 通风降温:在500m以深段采用"压入式+抽出式"联合通风,配备制冷机组(制冷量1200kW),将洞内温度控制在28℃以下。掌子面设置喷雾降温系统,风速保持1.5-2.0m/s。 个体防护:为作业人员配备冰背心(制冷时间4小时)、降温头盔,每2小时轮换作业。设置高温休息室,温度控制在24℃,配备电解质饮料补给站。 6.2 防排水措施 排水系统:采用三级排水体系——掌子面积水坑(配备2台200m³/h水泵,一用一备)→区间排水管路(φ300mm,坡度0.5%)→斜井集水池(容量500m³,配备4台300m³/h多级离心泵)。 防水施工:管片接缝采用双道密封(遇水膨胀橡胶+丁基腻子),环向每10m设置一道止水环。二次衬砌采用C35P8防水混凝土,施工缝设置中埋式止水带+外贴式止水带双重防护。 6.3 应急管理 火灾防控:洞内每500m设置防火门(耐火极限3小时),每隔200m配备灭火器箱(含4kg干粉灭火器4具、消防水带2条)。在3号工区设置避难硐室(容量50人),配备独立通风、供氧及通讯系统。 突水应急:在断裂带施工段储备200m³速凝混凝土、500m注浆管及配套设备。制定突水应急预案,演练频率每季度1次,确保响应时间≤30分钟。 医疗救援:建立三级医疗体系——洞口医疗点(配备AED及基础急救设备)→工区医疗站(配备手术台及监护仪)→合作医院(距离≤50km,具备创伤救治能力)。 七、环境保护措施 7.1 噪声与振动控制 设备降噪:TBM、空压机等设备安装隔音罩(降噪量25dB),风机设置消声器,破碎机采用液压破碎(替代爆破)。洞口设置声屏障(高度5m,长度100m),降噪效果达30dB。 振动监测:在距洞口300m范围内布设10个振动监测点,采用爆破振动记录仪(量程0.1-200cm/s),控制振速≤1.5cm/s(古建筑)、≤5cm/s(普通建筑)。 7.2 废弃物处理 弃渣利用:建立石料加工系统,将95%弃渣加工为机制砂(细度模数2.6-2.8)、碎石(5-31.5mm连续级配),用于混凝土骨料和路基填料。设置沉淀池(三级,总容积1000m³)处理施工废水,循环利用率达85%。 生活垃圾:实行分类收集,可回收物回收率≥80%,危险废物(废油、废化学品)交由专业公司处置,生活垃圾日产日清。 7.3 生态保护 植被恢复:在弃渣场、施工便道等临时用地设置植被恢复区,采用本地物种(如挪威云杉、桦树),恢复面积不小于占地面积的1.2倍。施工期设置20m宽的生态隔离带,禁止施工人员进入保护区核心区。 水土保持:在边坡设置截排水沟(梯形断面,底宽0.5m),弃渣场周边设置挡土墙(高度2m,顶宽1m)和防渗膜(HDPE,厚度1.5mm),防止水土流失。 八、质量控制标准 8.1 开挖精度控制 TBM掘进轴线偏差控制在±50mm以内,隧道贯通误差:横向≤150mm,高程≤100mm。钻爆段周边眼残留率硬岩≥85%、软岩≥70%,开挖轮廓平整度≤150mm/2m。 8.2 支护质量要求 喷射混凝土厚度允许偏差+50mm/-0mm,强度达标率100%;锚杆拉拔力≥150kN(合格率≥95%);钢拱架安装位置偏差≤50mm,垂直度偏差≤2°。 8.3 防水性能指标 隧道不允许有滴漏,总漏水量≤0.1L/m²·d。接缝防水试验压力0.3MPa,恒压30分钟无渗漏。 本方案综合考虑挪威复杂地质条件与严格环保要求,通过先进设备选型、创新施工工艺和精细化管理,确保隧道工程安全、优质、高效实施。施工过程中将持续开展技术创新与优化,为类似硬岩隧道工程提供可借鉴的技术经验。
