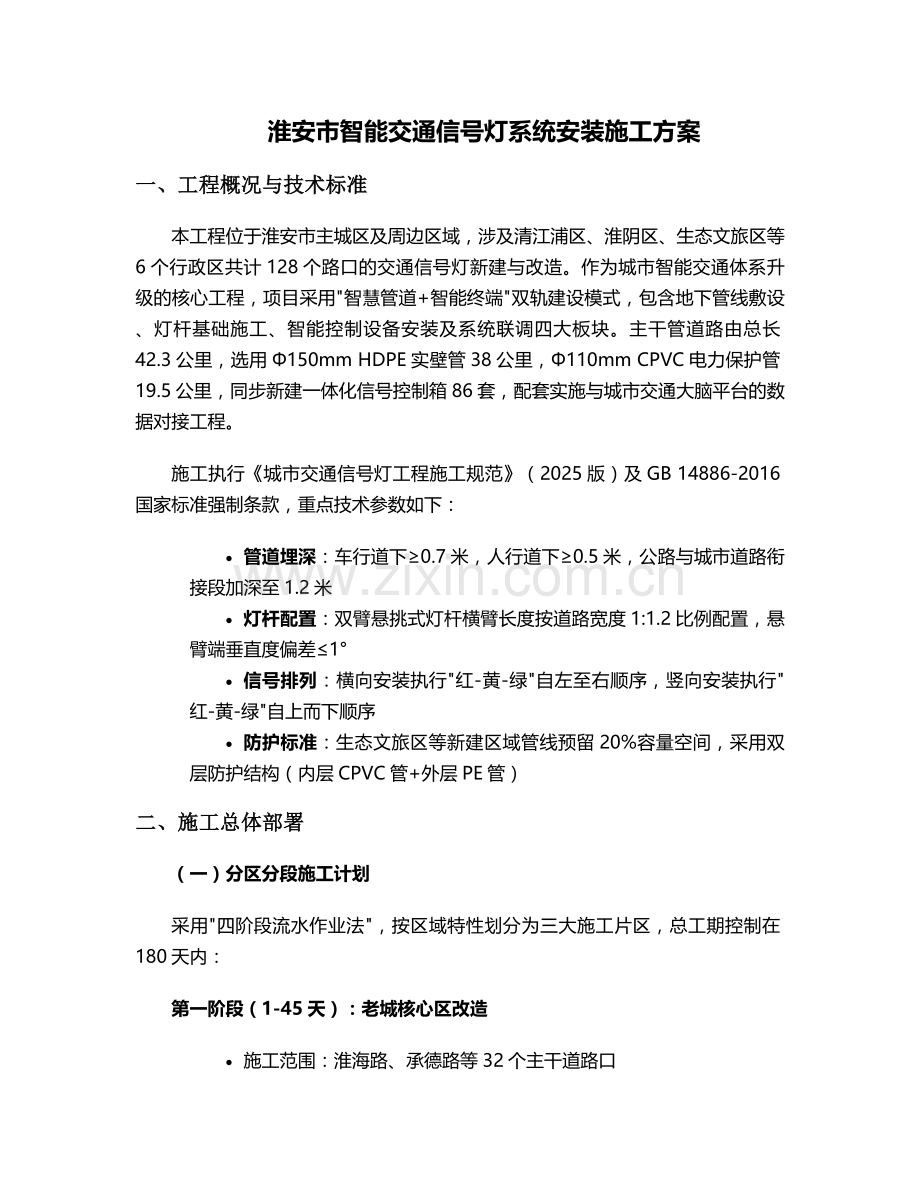

淮安市智能交通信号灯系统安装施工方案
一、工程概况与技术标准
本工程位于淮安市主城区及周边区域，涉及清江浦区、淮阴区、生态文旅区等6个行政区共计128个路口的交通信号灯新建与改造。作为城市智能交通体系升级的核心工程，项目采用"智慧管道+智能终端"双轨建设模式，包含地下管线敷设、灯杆基础施工、智能控制设备安装及系统联调四大板块。主干管道路由总长42.3公里，选用Φ150mm HDPE实壁管38公里，Φ110mm CPVC电力保护管19.5公里，同步新建一体化信号控制箱86套，配套实施与城市交通大脑平台的数据对接工程。
施工执行《城市交通信号灯工程施工规范》（2025版）及GB 14886-2016国家标准强制条款，重点技术参数如下：
· 管道埋深：车行道下≥0.7米，人行道下≥0.5米，公路与城市道路衔接段加深至1.2米
· 灯杆配置：双臂悬挑式灯杆横臂长度按道路宽度1:1.2比例配置，悬臂端垂直度偏差≤1°
· 信号排列：横向安装执行"红-黄-绿"自左至右顺序，竖向安装执行"红-黄-绿"自上而下顺序
· 防护标准：生态文旅区等新建区域管线预留20%容量空间，采用双层防护结构（内层CPVC管+外层PE管）
二、施工总体部署
（一）分区分段施工计划
采用"四阶段流水作业法"，按区域特性划分为三大施工片区，总工期控制在180天内：
第一阶段（1-45天）：老城核心区改造
· 施工范围：淮海路、承德路等32个主干道路口
· 作业模式：每日22:00至次日5:00封闭施工，配置2套挖掘设备轮换作业
· 重点任务：解决地下管线冲突问题，采用"夜间突击施工+日间恢复通行"模式，确保早高峰前恢复交通
第二阶段（46-90天）：新城拓展区建设
· 施工范围：生态文旅区、枚皋路等45个新建区域路口
· 工艺组合：明挖施工与非开挖技术结合，新建道路采用Φ200mm MPP管非开挖顶进施工
· 控制参数：单次顶进长度≤60米，工作井间距≤120米，同步实施综合管廊内管线敷设
第三阶段（91-150天）：郊区融合区改造
· 施工范围：233国道淮阴段等51个城乡结合部路口
· 特殊处理：管道埋深加深至1.2米，采用双层防护结构，重点解决公路与城市道路衔接问题
· 质量控制：每500米路段设置管道严密性试验段，渗水量要求≤0.05L/(m·min)
第四阶段（151-180天）：系统联调与验收
· 设备安装：完成86套智能控制箱的安装调试，配置光纤熔接盘和接地装置
· 联调内容：信号机与交通大脑平台数据对接，测试车流量检测、自适应控制等智能功能
· 验收标准：连续72小时无故障运行，信号传输延迟≤200ms，系统响应准确率≥99.9%
（二）交通组织方案
1. 全封闭施工措施
· 适用路段：康庄路（朝阳路至关城河段）等支路口
· 围挡设置：2.5米高硬质围挡，每50米设置应急通道，配备防尘降噪设施
· 交通诱导：周边200米范围设置智能交通诱导屏，实时发布绕行信息，配置4名交通协管员
2. 半幅封闭施工措施
· 适用路段：淮海路等主干道
· 车道划分：保留双向两车道通行空间，可移动隔离墩动态分隔施工区与行车道
· 安全配置：隔离墩间距≤5米并设置反光警示条，夜间照明照度≥50lux
3. 临时封闭施工措施
· 适用区域：万达广场等商业密集区路口
· 作业流程：铣刨机快速切割路面（深度0.8米），液压破碎锤处理基层，单路口施工周期≤3个夜间
· 恢复标准：沥青路面平整度偏差≤3mm/3m，抗滑性能BPN≥60
三、关键施工技术与工艺
（一）地下管线探测与保护
1. 探测流程
采用"三探一定"作业法：
· 物探扫描：使用RD8000管线探测仪进行初步定位
· 图纸复核：调取淮安市地下管线数据库（2025版）比对
· 雷达探测：对疑似冲突点采用地质雷达（探深3米）精确探测
· 边界确定：设置彩色警示旗（燃气红色、给水蓝色、电力黄色），旗间距≤2米
2. 保护措施
· 燃气管道：Φ200mm钢套管隔离保护，两端设置柔性密封环，管间填充聚氨酯泡沫，顶部0.3米处设置警示带
· 给水管线：C25混凝土包封加固，厚度≥150mm，配置Φ8@200钢筋网片
· 通信光缆：HDPET型槽盒保护，内填防火岩棉，顶部覆盖200mm厚素土夯实
（二）管道敷设工艺
1. 沟槽开挖
· 机械配置：液压反铲挖掘机（斗容量0.8m³），1:0.75放坡
· 基底处理：预留300mm人工清底层，软土地基段采用Φ50mm木桩支护（长度2.5米，间距0.8米）
· 排水系统：沟槽两侧设置200mm×150mm排水沟，每30米设置集水井
2. 管道安装
· HDPE管施工：热熔连接温度控制在190±10℃，加热时间按管径每毫米10秒计算，接口冷却≥30分钟
· CPVC管施工：承插式连接，接口涂刷专用胶水并保持轴向压力30秒
· 质量控制：每5米设置管枕，管底铺设100mm厚中粗砂垫层，外观检查无裂纹、凹陷
3. 特殊段处理
· 穿越道路段：Φ200mm MPP非开挖顶管施工，工作井4m×6m，接收井3m×4m，顶进速度20mm/min，偏差量≤5mm/米
· 交叉口段："井字形"管道布局，中心设置800×800mm手孔井，预埋Φ100mm防水套管
· 过河段：采用双层PE管防护，管顶埋深≥1.5米，两岸设置镇墩加固
（三）灯杆基础施工
1. 基础浇筑
· 混凝土等级：C30钢筋混凝土，保护层厚度50mm
· 基础尺寸：12米杆采用2m×2m×2.5m，8米杆采用1.5m×1.5m×2m
· 钢筋配置：Φ16mm螺纹钢钢筋笼，绑扎间距200mm×200mm
2. 预埋构件
· 螺栓规格：M24×800mm高强度螺栓，外露长度150mm，间距误差≤2mm
· 接地系统：Φ50mm镀锌钢管接地极（长2.5米），与基础钢筋网焊接，接地电阻≤4Ω
· 防水处理：顶部20mm厚SBS防水层，周边500mm宽散水坡
3. 灯杆安装
· 吊装设备：25吨汽车吊，起吊角度控制在45°-60°
· 调整参数：垂直度偏差≤±0.5%，横臂水平度偏差≤1°
· 紧固要求：螺栓扭矩值达到450N·m，采用双螺母防松
（四）智能控制设备安装
1. 控制箱安装
· 箱体固定：落地式安装，基础高出地面300mm，设置橡胶减震垫
· 内部布局：强电在下、弱电在上，铜排载流量按设计电流1.5倍配置
· 防护等级：IP65防护，箱内配置温湿度控制器和浪涌保护器
2. 线缆敷设
· 线缆规格：信号电缆采用RVVSP-2×1.5mm²屏蔽线，电力电缆采用YJV-5×10mm²
· 敷设要求：桥架内线缆绑扎间距≤1.5米，弯曲半径≥10倍线缆直径
· 标识管理：两端设置防水标识牌，采用热缩管密封
3. 系统调试
· 单机调试：信号灯灯具逐个测试，光强≥400cd/m²，闪烁频率50±2次/分钟
· 联动调试：测试相位切换、黄闪转换等功能，黄灯时长设置3-5秒（根据路口宽度调整）
· 智能功能：调试车流量检测、自适应控制、绿波带协调等系统功能
四、质量控制与安全保障
（一）质量管控体系
1. 材料检验
· HDPE管：环刚度≥8kN/m²，纵向回缩率≤3%，氧化诱导时间≥20分钟
· 钢材：抗拉强度≥345MPa，屈服强度≥235MPa，伸长率≥25%
· 电气设备：绝缘电阻≥100MΩ·km，介损角正切值≤0.03
2. 过程控制
· 三级检查：施工班组自检、项目部复检、监理验收
· 关键检测：
o 管道严密性试验：闭水试验水头2米，渗水量≤0.05L/(m·min)
o 接地电阻测试：采用接地电阻测试仪，要求≤4Ω
o 信号传输测试：误码率≤10⁻⁹，传输延迟≤200ms
· 破坏性试验：每50个HDPE管道接口抽取1组（3个）测试，拉伸强度≥母材80%，断裂伸长率≥300%
3. 验收标准
· 灯杆垂直度：≤±0.5%
· 信号灯排列：横向"红-黄-绿"自左至右，竖向"红-黄-绿"自上而下
· 系统功能：连续72小时无故障运行，数据上传成功率100%
（二）安全生产措施
1. 地下设施保护
· 施工前72小时书面通知管线权属单位到场监护
· 液压破碎锤作业时，锤头与管线保持≥500mm安全距离
· 疑似管线区域采用人工风镐破碎，禁止机械开挖
2. 交通疏导安全
· 安全设施配置：爆闪灯（每50米1个）、反光锥（间距1.5米）、夜间照明系统
· 警示标志设置：施工区域上下游300米、100米、50米处分别设置预告标志，尺寸≥1.2m×0.9m
· 人员防护：交通协管员持证上岗，配备反光背心、指挥棒、对讲机
3. 有限空间作业
· 通风要求：强制通风（风量≥3次/h），配备四合一气体检测仪（氧气19.5%-23.5%，可燃气体＜10%LEL）
· 防护装备：双背带式安全带，安全母绳，应急爬梯
· 作业时限：井下作业≤1小时/班，轮换间隔≥30分钟
4. 电气安全
· 临时用电：三级配电两级保护，接地电阻≤4Ω
· 设备防护：电动工具配置漏电保护器（动作电流≤30mA，动作时间≤0.1s）
· 焊接作业：设置防火毯，配备2个8kg干粉灭火器，作业点距易燃物≥5米
五、工期保障与应急措施
（一）进度控制措施
1. 资源保障
· 设备配置：2套挖掘设备、1套顶管设备、3台电焊机、2台套检测仪器
· 人员配置：管道施工队80人，电气安装队40人，调试技术人员15人，分三班作业
· 材料储备：提前15天储备主要材料，HDPE管、灯杆等关键物资库存≥30%用量
2. 进度监控
· 周进度计划：每周五召开进度协调会，延误超3天制定赶工措施
· 关键线路控制：管道敷设、灯杆安装、系统联调为关键工序，偏差预警值±2天
· 奖惩机制：提前完成节点奖励2000元/天，延误处罚1000元/天
（二）应急处置
1. 管线损坏应急
· 燃气泄漏：立即关闭阀门，疏散人员，采用防爆工具抢修，检测浓度达标后方可复工
· 水管破裂：关闸止水，排水抢修，采用快速接头临时修复，24小时内完成永久性修复
· 电缆故障：设置安全围栏，联系电力部门处理，采用备用电缆临时供电
2. 天气应对措施
· 暴雨天气：暂停室外作业，检查沟槽边坡稳定性，配备2台抽水泵应急排水
· 高温天气：调整作业时间（6:00-10:00，16:00-20:00），配备防暑药品
· 大风天气：停止吊装作业，灯杆等高耸构件临时固定，风速≥6级时全面停工
3. 交通事故应急
· 轻微事故：现场拍照后快速撤离，引导至不影响交通处处理
· 严重事故：立即启动应急预案，保护现场，拨打122报警，配合交警处理
六、环境保护与文明施工
（一）环保措施
1. 扬尘控制
· 施工区域：设置雾炮机降尘，裸土覆盖率100%
· 车辆管理：出入口设置洗车平台，轮胎冲洗干净后方可离场
· 材料运输：易扬尘材料采用密闭车辆运输，覆盖篷布
2. 噪声控制
· 作业时间：昼间≤70dB，夜间≤55dB，超标时采用低噪声设备或隔声罩
· 敏感区域：医院、学校周边设置声屏障，距离≥50米
· 监测频率：每日监测2次，超标时立即停工整改
3. 废弃物处理
· 建筑垃圾：分类堆放，日产日清，送至指定消纳场
· 生活垃圾分类：设置可回收与不可回收垃圾桶，委托环卫部门清运
· 危险废物：废机油、废油漆等交由有资质单位处理
（二）文明施工
1. 现场管理
· 围挡设置：连续封闭围挡，高度2.5米，张贴公益广告和工程信息
· 标牌设置：出入口设置五牌一图，夜间亮灯显示
· 材料堆放：分类码放整齐，设置标识牌，距离沟槽边≥1.5米
2. 人员管理
· 着装要求：统一工作服，佩戴安全帽、胸卡
· 培训教育：进场前进行安全技术交底，特种作业人员持证上岗
· 行为规范：禁止酒后上岗，禁止随意丢弃废弃物
3. 社区协调
· 信息公开：公布施工时间、负责人及投诉电话
· 居民沟通：定期走访周边社区，发放满意度调查表
· 应急联系：与社区建立联动机制，及时处理投诉建议
本方案涵盖淮安市智能交通信号灯系统安装的全过程技术要求，施工中需严格执行相关规范标准，确保工程质量与安全，打造精品示范工程。
