混凝土抛光板施工方案设计.doc

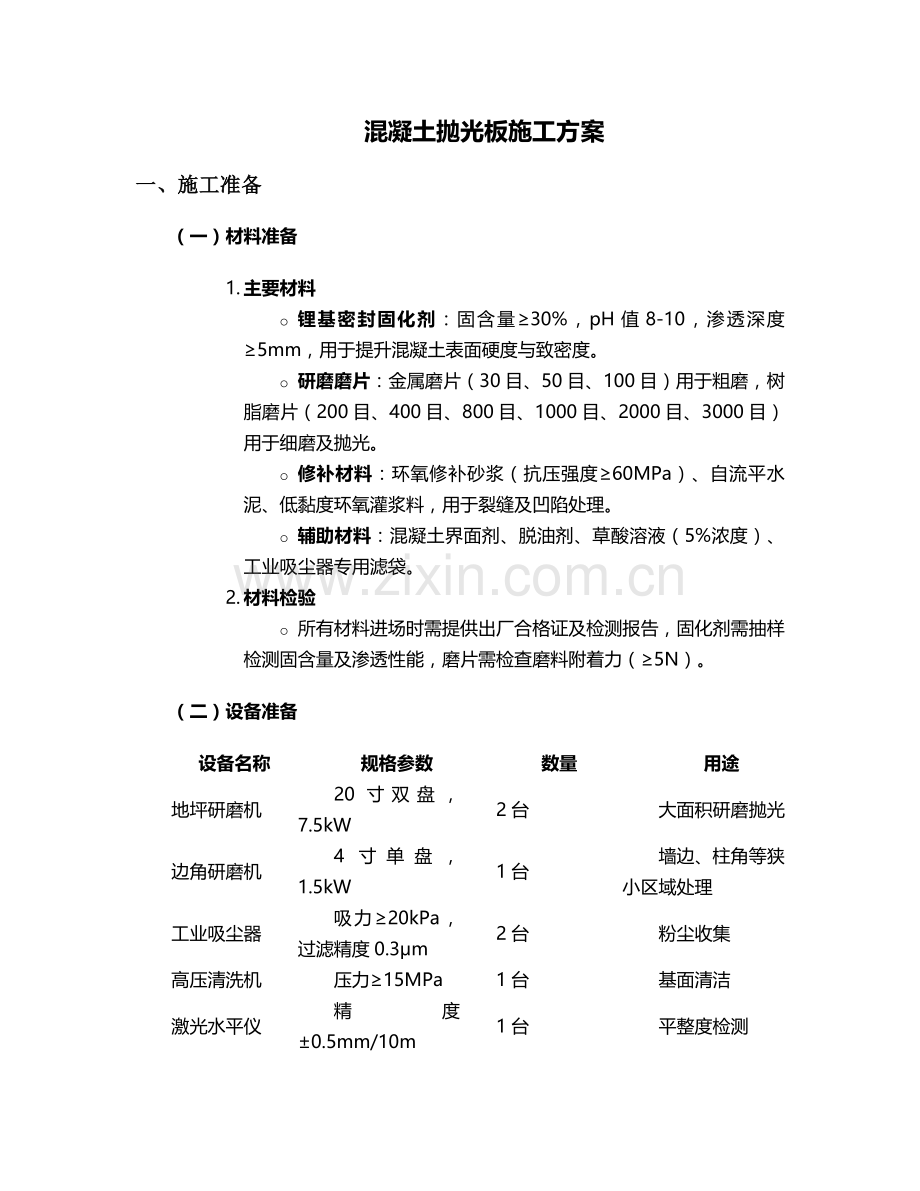

混凝土抛光板施工方案
一、施工准备
（一）材料准备
1. 主要材料
o 锂基密封固化剂：固含量≥30%，pH值8-10，渗透深度≥5mm，用于提升混凝土表面硬度与致密度。
o 研磨磨片：金属磨片（30目、50目、100目）用于粗磨，树脂磨片（200目、400目、800目、1000目、2000目、3000目）用于细磨及抛光。
o 修补材料：环氧修补砂浆（抗压强度≥60MPa）、自流平水泥、低黏度环氧灌浆料，用于裂缝及凹陷处理。
o 辅助材料：混凝土界面剂、脱油剂、草酸溶液（5%浓度）、工业吸尘器专用滤袋。
2. 材料检验
o 所有材料进场时需提供出厂合格证及检测报告，固化剂需抽样检测固含量及渗透性能，磨片需检查磨料附着力（≥5N）。
（二）设备准备
设备名称
规格参数
数量
用途
地坪研磨机
20寸双盘，7.5kW
2台
大面积研磨抛光
边角研磨机
4寸单盘，1.5kW
1台
墙边、柱角等狭小区域处理
工业吸尘器
吸力≥20kPa，过滤精度0.3μm
2台
粉尘收集
高压清洗机
压力≥15MPa
1台
基面清洁
激光水平仪
精度±0.5mm/10m
1台
平整度检测

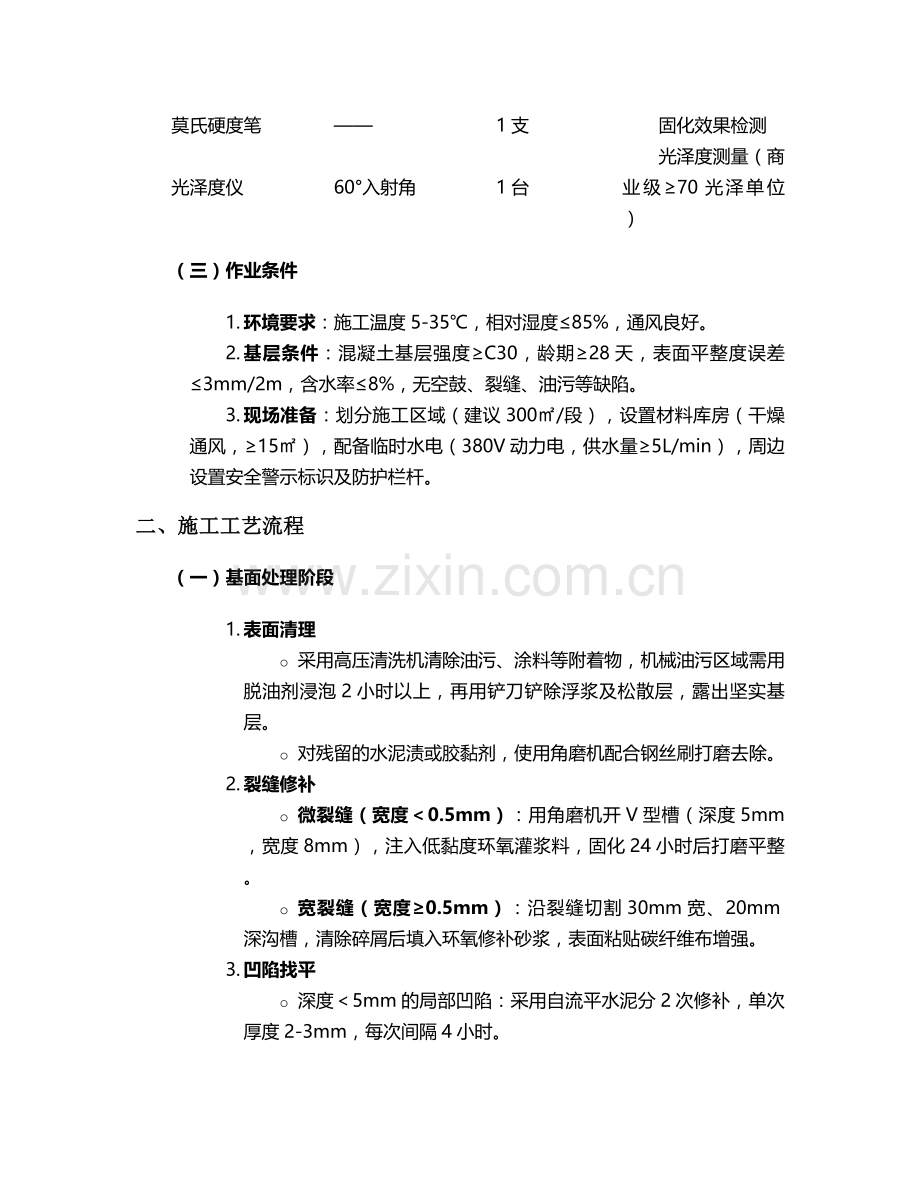

莫氏硬度笔
——
1支
固化效果检测
光泽度仪
60°入射角
1台
光泽度测量（商业级≥70光泽单位）
（三）作业条件
1. 环境要求：施工温度5-35℃，相对湿度≤85%，通风良好。
2. 基层条件：混凝土基层强度≥C30，龄期≥28天，表面平整度误差≤3mm/2m，含水率≤8%，无空鼓、裂缝、油污等缺陷。
3. 现场准备：划分施工区域（建议300㎡/段），设置材料库房（干燥通风，≥15㎡），配备临时水电（380V动力电，供水量≥5L/min），周边设置安全警示标识及防护栏杆。
二、施工工艺流程
（一）基面处理阶段
1. 表面清理
o 采用高压清洗机清除油污、涂料等附着物，机械油污区域需用脱油剂浸泡2小时以上，再用铲刀铲除浮浆及松散层，露出坚实基层。
o 对残留的水泥渍或胶黏剂，使用角磨机配合钢丝刷打磨去除。
2. 裂缝修补
o 微裂缝（宽度＜0.5mm）：用角磨机开V型槽（深度5mm，宽度8mm），注入低黏度环氧灌浆料，固化24小时后打磨平整。
o 宽裂缝（宽度≥0.5mm）：沿裂缝切割30mm宽、20mm深沟槽，清除碎屑后填入环氧修补砂浆，表面粘贴碳纤维布增强。
3. 凹陷找平
o 深度＜5mm的局部凹陷：采用自流平水泥分2次修补，单次厚度2-3mm，每次间隔4小时。
o 深度≥5mm的大面积凹陷：用C35细石混凝土回填，振捣密实后用抹光机找平，养护7天。
（二）粗磨整平阶段
1. 50目金属磨片研磨
o 调整研磨机配重至70kg，采用十字交叉法（横向→纵向）研磨，速度1.5-2m/min，重叠宽度≥50mm，重点消除地面高低差，确保平整度误差≤2mm/2m。
o 边角区域使用4寸研磨机手工处理，避免漏磨。
2. 100目金属磨片研磨
o 更换磨片后，采用45°斜向交叉研磨，完全覆盖前道磨痕，露出均匀的混凝土骨料。
o 研磨后用工业吸尘器彻底清理粉尘，高压水枪冲洗表面，再用吸尘器吸干残留水分。
（三）硬化处理阶段
1. 固化剂施工
o 将锂基固化剂按1:0.5水灰比稀释，用低压喷雾器均匀喷洒（用量0.3-0.5kg/㎡），保持表面湿润6小时，期间每30分钟检查一次，对干燥区域及时补涂。
o 反应完成后（表面出现白色结晶），喷洒5%草酸溶液中和，静置15分钟后用清水冲洗。
2. 200目树脂磨片研磨
o 固化24小时后，采用干法研磨，研磨机配重调至50kg，速度2-2.5m/min，同步开启吸尘器，确保粉尘浓度＜5mg/m³。
o 重点处理固化反应产生的表面残留物，使地面初步平整。
（四）精细抛光阶段
1. 400-800目树脂磨片研磨
o 400目磨片采用“米”字形路径研磨，去除200目磨痕；800目磨片进一步细化表面，研磨后光泽度应达到40-50光泽单位。
2. 1000-3000目树脂磨片精抛
o 1000目：湿磨工艺，持续喷洒清水（水量50-100mL/min），转速1800r/min，行走速度1.5m/min，每100㎡更换一次磨片。
o 2000目：螺旋式研磨路径，水量降至30-50mL/min，光泽度提升至50-70光泽单位。
o 3000目：干抛工艺，配重降至40kg，速度1m/min，采用8字形路径，最终光泽度达到商业级（≥70光泽单位）或顶级（≥80光泽单位）。
（五）密封养护阶段
1. 结晶处理
o 均匀喷洒混凝土结晶剂（用量0.15kg/㎡），使用百洁垫抛光机（转速2000r/min）分区域（≤10㎡/区）研磨，确保结晶剂充分反应，形成耐磨表层。
2. 成品保护
o 施工完成后24小时内禁止人员行走，72小时内禁止重物碾压，养护期间保持通风干燥，避免积水。
o 采用3mm厚EVA泡棉板覆盖表面，接缝处用胶带密封，周边设置警示带。
三、质量控制措施
（一）过程控制要点
1. 平整度：每500㎡用2m靠尺检测，误差≤1mm/2m，不合格区域需局部补磨。
2. 光泽度：每200㎡检测3点，商业级地面平均值≥70光泽单位，采用标准板（85光泽单位）校准仪器。
3. 硬度与耐磨度：固化后莫氏硬度≥9级，抗压强度≥120MPa，Taber耐磨仪测试耐磨度≤0.03g/cm²（500g载荷，1000转）。
（二）常见问题防治
质量问题
产生原因
预防措施
处理方法
表面划痕
磨片混用、研磨速度过快
建立磨片领用登记制度，控制速度1.5-2m/min
800目磨片局部修补后重抛
光泽度不足
固化剂渗透不充分、精抛不到位
增加固化剂涂布次数，延长3000目磨片抛光时间
重新涂刷固化剂，用3000目磨片精抛
色差
基层含水率不均、研磨力度差异
施工前检测含水率，采用恒压研磨系统
整体涂刷调色抛光液（色差≤3CIE）
起砂
基层强度不足、固化剂用量不足
基层强度≥C30，固化剂用量≥0.3kg/㎡
局部喷砂处理后重新施工固化剂
四、安全文明施工
（一）安全防护措施
1. 个人防护：作业人员必须佩戴KN95防尘口罩、护目镜、防滑工作鞋，接触化学品时穿戴耐酸碱手套及防护服，噪音区域（＞85dB）配备降噪耳塞。
2. 设备安全：电动工具安装漏电保护器（漏电动作电流≤30mA），研磨机使用前检查电缆绝缘层，破损处立即更换；设备运转时禁止维修，停机后切断电源。
（二）环境保护措施
1. 粉尘控制：采用“研磨-吸尘”一体化作业，确保施工区域粉尘浓度＜2mg/m³，建筑垃圾覆盖篷布运输，废弃磨片统一回收处理。
2. 噪音控制：昼间（6:00-22:00）施工，夜间禁止高噪音作业，设备基础加装减振垫，敏感区域设置隔音屏障（高度≥2m）。
（三）文明施工
1. 材料分类堆放，设置标识牌（名称、规格、数量、进场日期），施工废料日产日清。
2. 建立施工日志，记录每日进度、质量检查情况及安全事项，接受监理单位监督。
五、质量验收标准
（一）外观质量
1. 表面平整光滑，无划痕、漏抛、色差，接缝处过渡自然，骨料分布均匀。
2. 光泽度符合设计等级（工业级20-40光泽单位，商业级50-70光泽单位，顶级≥80光泽单位）。
（二）性能指标
检测项目
标准要求
检测方法
莫氏硬度
≥9级
莫氏硬度笔划痕测试
抗压强度
≥120MPa
回弹仪检测
抗渗性
0.6MPa水压30min无渗漏
抗渗仪检测
防滑性
干态摩擦系数≥0.8
摩擦系数测定仪
耐磨度
≤0.03g/cm²
Taber耐磨仪（500g载荷，1000转）
（三）验收流程
1. 施工单位自检合格后提交验收申请，监理单位组织现场检测（外观、平整度、光泽度等）。
2. 抽取3%施工面积进行性能指标检测（硬度、耐磨度等），全部合格后方可签署验收报告。
六、成品保护与维护
（一）成品保护
1. 施工完成后7天内禁止重型车辆碾压，人员穿软底鞋进入，避免尖锐物体划伤。
2. 若需交叉作业，需在表面铺设3mm厚EVA泡棉板及木板保护层。
（二）后期维护
1. 日常清洁：用中性清洁剂配合拖布擦拭，顽固污渍可用稀释草酸溶液清洗，严禁使用强酸强碱。
2. 定期养护：每年1-2次用专用抛光液（水性硅基）养护，提升光泽度及抗污性。
3. 损坏修复：局部划痕或磨损可采用1000-3000目磨片局部抛光，严重破损需重新施工固化剂。
通过以上工艺实施，混凝土抛光板表面可达到镜面效果，莫氏硬度提升至9级，耐磨度增加8倍以上，使用寿命达20年以上，适用于商场、餐厅、办公室等高频人流场景，兼具实用性与装饰性。
