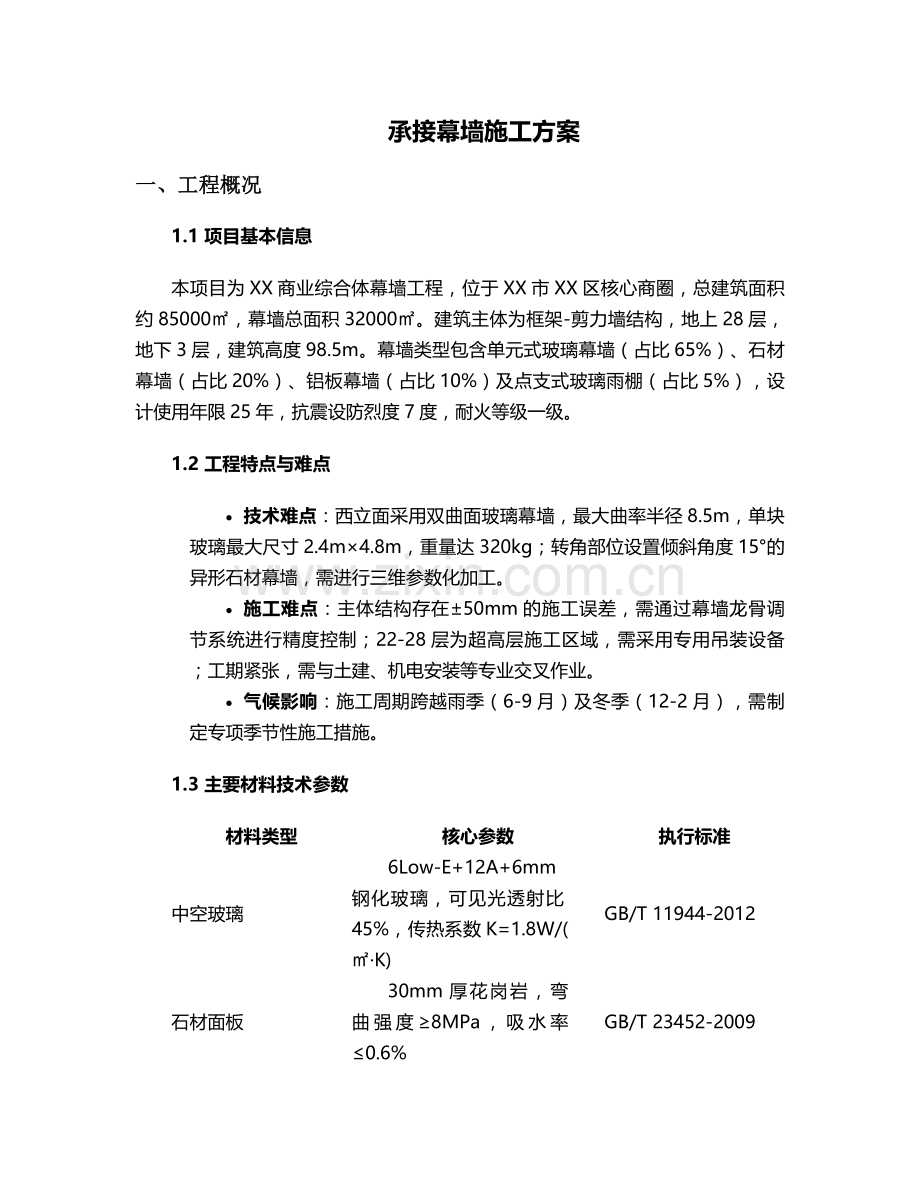

承接幕墙施工方案
一、工程概况
1.1 项目基本信息
本项目为XX商业综合体幕墙工程，位于XX市XX区核心商圈，总建筑面积约85000㎡，幕墙总面积32000㎡。建筑主体为框架-剪力墙结构，地上28层，地下3层，建筑高度98.5m。幕墙类型包含单元式玻璃幕墙（占比65%）、石材幕墙（占比20%）、铝板幕墙（占比10%）及点支式玻璃雨棚（占比5%），设计使用年限25年，抗震设防烈度7度，耐火等级一级。
1.2 工程特点与难点
· 技术难点：西立面采用双曲面玻璃幕墙，最大曲率半径8.5m，单块玻璃最大尺寸2.4m×4.8m，重量达320kg；转角部位设置倾斜角度15°的异形石材幕墙，需进行三维参数化加工。
· 施工难点：主体结构存在±50mm的施工误差，需通过幕墙龙骨调节系统进行精度控制；22-28层为超高层施工区域，需采用专用吊装设备；工期紧张，需与土建、机电安装等专业交叉作业。
· 气候影响：施工周期跨越雨季（6-9月）及冬季（12-2月），需制定专项季节性施工措施。
1.3 主要材料技术参数
材料类型
核心参数
执行标准
中空玻璃
6Low-E+12A+6mm钢化玻璃，可见光透射比45%，传热系数K=1.8W/(㎡·K)
GB/T 11944-2012
石材面板
30mm厚花岗岩，弯曲强度≥8MPa，吸水率≤0.6%
GB/T 23452-2009

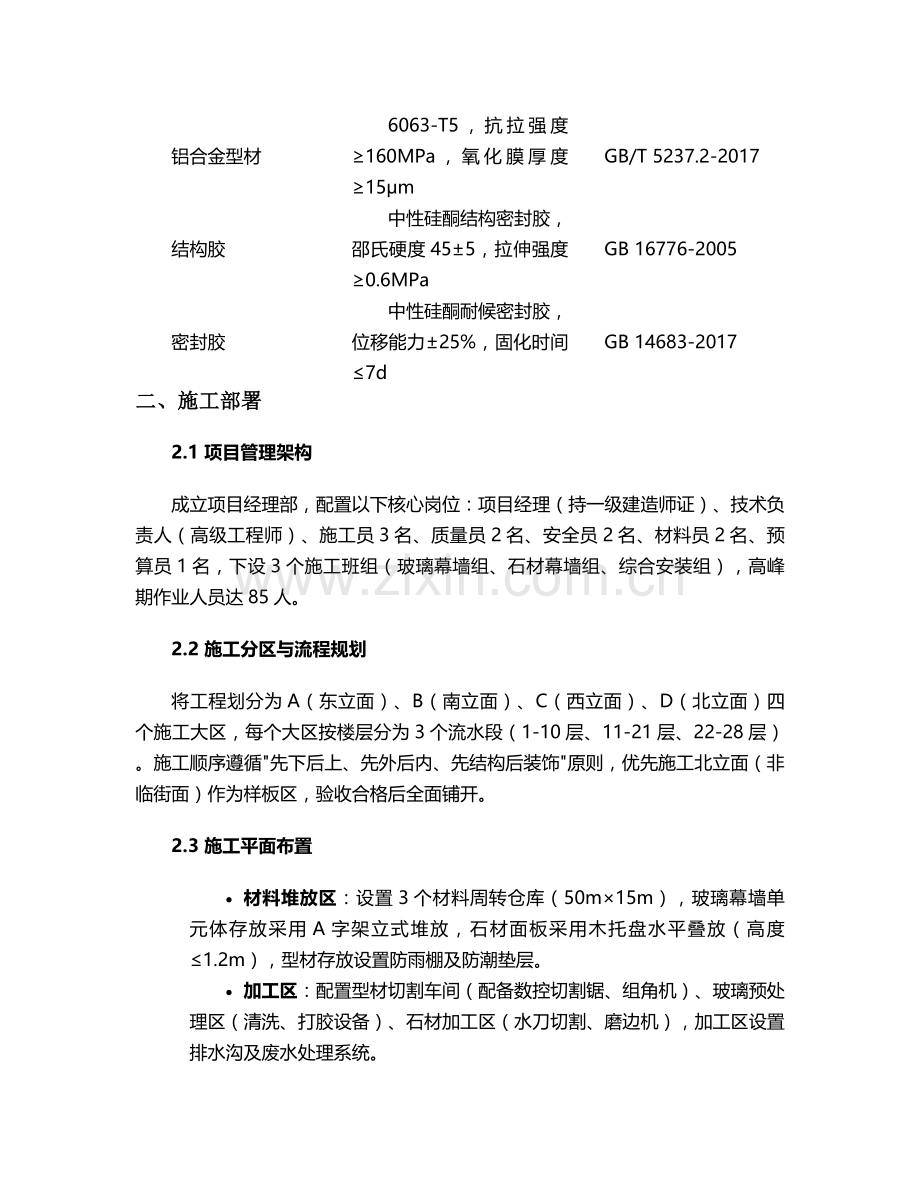

铝合金型材
6063-T5，抗拉强度≥160MPa，氧化膜厚度≥15μm
GB/T 5237.2-2017
结构胶
中性硅酮结构密封胶，邵氏硬度45±5，拉伸强度≥0.6MPa
GB 16776-2005
密封胶
中性硅酮耐候密封胶，位移能力±25%，固化时间≤7d
GB 14683-2017
二、施工部署
2.1 项目管理架构
成立项目经理部，配置以下核心岗位：项目经理（持一级建造师证）、技术负责人（高级工程师）、施工员3名、质量员2名、安全员2名、材料员2名、预算员1名，下设3个施工班组（玻璃幕墙组、石材幕墙组、综合安装组），高峰期作业人员达85人。
2.2 施工分区与流程规划
将工程划分为A（东立面）、B（南立面）、C（西立面）、D（北立面）四个施工大区，每个大区按楼层分为3个流水段（1-10层、11-21层、22-28层）。施工顺序遵循"先下后上、先外后内、先结构后装饰"原则，优先施工北立面（非临街面）作为样板区，验收合格后全面铺开。
2.3 施工平面布置
· 材料堆放区：设置3个材料周转仓库（50m×15m），玻璃幕墙单元体存放采用A字架立式堆放，石材面板采用木托盘水平叠放（高度≤1.2m），型材存放设置防雨棚及防潮垫层。
· 加工区：配置型材切割车间（配备数控切割锯、组角机）、玻璃预处理区（清洗、打胶设备）、石材加工区（水刀切割、磨边机），加工区设置排水沟及废水处理系统。
· 吊装区：在建筑东西两侧各设置1台QTZ80塔吊（最大吊重8t，工作半径55m），22层以上设置3台施工电梯，配置2套电动吊篮（额定荷载800kg）用于局部作业。
三、主要施工流程
3.1 测量放线工程
1. 基准控制点布设：采用Leica TS60全站仪（测角精度0.5″，测距精度1mm+1ppm），在±0.000m层设置6个一级控制网，每层设置4个校核点，建立三维坐标系统。
2. 放线流程：
o 结构误差检测：使用水准仪（精度±0.5mm）检测主体结构预埋件位置偏差，超出±15mm时采用化学锚栓进行后置埋件处理。
o 龙骨定位：弹出龙骨中心线、标高控制线，每3层设置一道闭合校验环，累计误差控制在±3mm内。
o 面板分格线：采用50m钢卷尺（经计量检定）配合吊坠进行分格定位，水平线偏差≤2mm，垂直线偏差≤3mm/20m。
3.2 单元式玻璃幕墙施工
1. 预埋件处理：
o 后置埋件安装：采用M12×160mm化学锚栓（抗拉承载力≥20kN），钻孔直径14mm，孔深110mm，植入后养护时间≥24h。
o 防腐处理：预埋件表面涂刷环氧富锌底漆（干膜厚度≥60μm），焊接部位涂刷防锈漆两道。
2. 龙骨安装：
o 竖龙骨：150×80×5mm铝合金型材，采用M16不锈钢螺栓固定于预埋件，相邻龙骨间距1.2m，安装偏差控制：垂直度≤2mm/2m，间距偏差±1mm。
o 横龙骨：100×60×4mm铝合金型材，与竖龙骨采用角码连接，水平度偏差≤1mm/2m，接缝高低差≤0.5mm。
3. 单元体吊装：
o 吊装准备：单元体在工厂组装，尺寸偏差≤±2mm，采用专用吊装架（承重能力500kg），设置4个吊点（对称分布）。
o 吊装流程：地面水平运输→塔吊吊装（起吊速度≤0.5m/s）→楼层定位（采用三维调节装置，X/Y/Z轴调节精度±0.5mm）→单元体对接（安装临时固定螺栓）→密封胶施工（采用双组分硅酮结构胶，宽度7mm，厚度≥6mm）。
3.3 石材幕墙施工
1. 石材加工：
o 采用CNC加工中心进行切割，尺寸偏差±1mm，磨边精度R0.5mm，开槽深度18mm（距背面距离≥5mm）。
o 防护处理：六面涂刷渗透型防护剂（吸水率降低率≥85%），正面采用氟碳涂层（干膜厚度≥40μm）。
2. 安装工艺：
o 挂件系统：采用不锈钢SE型挂件（材质316L），每个石材板块设置4个挂件，挂件与石材间隙采用弹性垫片填充。
o 干挂施工：先安装L50×5角钢横龙骨（间距600mm），再安装石材板块，板块间接缝宽度12mm，采用泡沫棒+耐候胶填充（胶缝深度15mm）。
3.4 密封胶施工
1. 打胶前准备：
o 基层处理：采用异丙醇清洁胶缝基材，去除油污、灰尘，粘贴美纹纸（宽度50mm，直线度偏差≤1mm）。
o 胶缝处理：填塞直径12mm的闭孔泡沫棒（压缩率30%），确保深度均匀。
2. 施胶工艺：
o 结构胶：采用双组分打胶机（混合比例10:1），胶枪移动速度300mm/s，施胶后采用专用刮板压实，确保无气泡、断胶。
o 耐候胶：单组分胶枪匀速施胶，胶体呈弧形凸起（高度8mm），表面光滑连续，固化时间≥7d（温度23±2℃，湿度50±5%）。
四、质量控制措施
4.1 材料质量控制
1. 进场验收：
o 玻璃幕墙单元体：检查结构胶相容性报告、玻璃出厂合格证（含热浸处理报告），每500块抽样进行淋水试验（压力100kPa，持续30min无渗漏）。
o 石材面板：每批次随机抽取3块进行弯曲强度检测（≥8MPa）、吸水率测试（≤0.6%），颜色均匀度采用色差仪检测（ΔE≤3）。
o 密封胶：核查生产日期（距出厂日期≤6个月）、拉伸模量（≤0.4MPa），每批次留存2组试样进行7d/28d性能检测。
2. 材料存储：
o 玻璃存放：倾斜角度75°，底部垫木方（间距≤1.5m），避免阳光直射（存储温度≤30℃）。
o 型材防护：表面贴保护膜（厚度≥0.05mm），存放高度≤1.5m，避免交叉堆叠。
4.2 工序质量控制
1. 关键工序控制点：
o 预埋件安装：抗拉拔试验（每500件一组，每组3个，承载力≥设计值1.5倍）。
o 龙骨安装：全站仪检测三维坐标，合格率100%，允许偏差≤±1mm。
o 玻璃板块安装：接缝高低差≤0.5mm，平面度≤2mm/2m，胶缝宽度偏差±0.5mm。
2. 检验批划分：每个立面每10层划分为一个检验批，包含主控项目（如预埋件位置、结构胶施工）和一般项目（如表面清洁度），主控项目合格率100%，一般项目合格率≥90%。
4.3 验收标准
· 隐蔽工程验收：龙骨连接节点、预埋件防腐处理、防雷接地系统（接地电阻≤10Ω）需留存影像资料。
· 分项工程验收：幕墙垂直度（≤H/3000，且≤15mm）、表面平整度（≤3mm）、接缝直线度（≤3mm/20m）。
· 性能检测：淋水试验（每10层抽查2处，持续1h无渗漏）、气密性检测（压力差10Pa时，空气渗透量≤0.05m³/(㎡·h)）。
五、安全管理体系
5.1 安全组织与制度
· 安全管理架构：项目经理为安全第一责任人，配备专职安全员2名（持C证），各班组设兼职安全员，建立"项目部-班组-岗位"三级安全责任制。
· 专项制度：制定《高处作业安全管理规定》《吊装作业许可制度》《临时用电管理办法》等12项专项制度，每周召开安全例会，每日进行班前安全技术交底。
5.2 危险源控制
1. 高处作业防护：
o 临边防护：设置1.2m高防护栏杆（横杆间距≤600mm），张挂安全网（阻燃型，网目密度≥2000目/100c㎡）。
o 作业平台：电动吊篮安装防倾装置（角度≤8°自动报警）、安全锁（锁绳距离≤150mm），使用前进行2倍额定荷载静载试验。
2. 吊装作业安全：
o 吊装设备：塔吊每月进行1次垂直度检测（偏差≤1‰），钢丝绳（直径18mm）每300次作业检查1次，断丝数≤10%。
o 指挥系统：采用对讲机（频率433MHz，配备备用电池）+旗语指挥，吊装半径内设置警戒区（距离≥1.5倍吊装高度）。
5.3 应急管理
· 应急预案：编制高处坠落、物体打击、火灾等6项专项预案，每季度组织1次应急演练（重点演练高空救援、火灾疏散）。
· 应急物资：配置急救箱（含止血带、担架等）、灭火器（4kg干粉灭火器30具）、应急照明（连续照明时间≥90min）、通讯设备（24h值班电话）。
六、施工进度计划
6.1 关键节点控制
工作内容
计划工期
开始时间
完成时间
前置任务
施工准备
15d
2025.3.1
2025.3.15
-
测量放线
20d
2025.3.10
2025.3.29
施工准备
预埋件处理
30d
2025.3.20
2025.4.18
测量放线
龙骨安装
90d
2025.4.1
2025.6.29
预埋件处理
玻璃幕墙施工
120d
2025.5.15
2025.9.12
龙骨安装（1-10层）
石材幕墙施工
80d
2025.6.1
2025.8.20
龙骨安装（1-21层）
收尾验收
30d
2025.10.1
2025.10.30
所有幕墙施工完成
6.2 进度保障措施
· 资源保障：高峰期投入3个施工班组（每组25人），实行两班制（8:00-12:00，14:00-18:00），关键工序采用加班机制（延长2h）。
· 技术保障：对双曲面幕墙等难点工程，提前1个月完成BIM模型深化（采用Revit+Navisworks软件），进行碰撞检测及施工模拟。
· 协调管理：每周组织土建、机电、监理等单位召开进度协调会，解决交叉作业冲突（如幕墙与外脚手架拆除的工序衔接）。
七、资源配置计划
7.1 人力资源配置
· 管理人员：项目经理1人、技术负责人1人、施工员3人、质量员2人、安全员2人、材料员2人，共计11人（均持证上岗）。
· 作业人员：玻璃幕墙工30人、石材安装工20人、焊工5人、测量工4人、普工15人、机电工3人、起重工4人，高峰期总人数85人（其中持证特种作业人员22人）。
7.2 机械设备配置
设备名称
型号规格
数量
功率
用途
塔吊
QTZ80
2台
55kW
材料吊装
施工电梯
SC200/200
3台
30kW
人员及小型材料运输
电动吊篮
ZLP800
6台
1.5kW
高处作业平台
全站仪
Leica TS60
2台
-
测量放线
型材切割锯
LJZ2-500×4200
2台
7.5kW
型材加工
打胶机
双组分自动打胶机
1台
3kW
结构胶施工
7.3 材料供应计划
· 采购周期：玻璃幕墙单元体（45d）、石材面板（30d）、铝合金型材（25d）、密封胶（15d），提前30d提交材料需用计划。
· 进场计划：每月25日前制定下月材料进场计划，玻璃幕墙单元体按楼层分批进场（每批次500块），石材面板按立面分区域供应（每区域300㎡）。
· 库存控制：主要材料库存周期控制在7-10d（玻璃幕墙单元体≤5d，避免长期存放变形），设置材料台账（每日更新进场、消耗、库存数量）。
八、季节性施工措施
8.1 雨季施工措施
· 防雨措施：材料堆放区设置200mm高挡水墙，加工区搭设防雨棚（采用彩钢板+钢管架，抗风载0.55kN/㎡），玻璃幕墙打胶作业环境湿度控制在40%-60%（配置除湿机）。
· 排水系统：场地设置排水沟（坡度3‰）、集水井（容积5m³），配置4台潜水泵（流量50m³/h），确保雨后1h内排除积水。
8.2 冬季施工措施
· 温度控制：当环境温度低于5℃时，密封胶施工采用电热毯预热（保持基材温度≥10℃），养护期间采用恒温棚（温度15-25℃，配备温控仪）。
· 防冻措施：水管采用岩棉保温层（厚度50mm）+电伴热（功率20W/m），施工用水温度≥5℃，混凝土养护采用覆盖阻燃棉被（导热系数≤0.04W/(m·K)）。
九、环境保护措施
9.1 扬尘控制
· 施工场地：主要道路硬化（C20混凝土，厚度150mm），设置洗车槽（尺寸4m×6m，配置高压水枪），裸土覆盖率100%（采用防尘网，密度2000目/100c㎡）。
· 作业扬尘：石材切割采用湿法作业（水循环利用率80%），塔吊设置喷雾降尘系统（覆盖半径30m），PM10浓度控制在0.5mg/m³以下。
9.2 噪声控制
· 设备降噪：切割机、打胶机等设备设置隔音罩（降噪量≥20dB），夜间（22:00-6:00）禁止施工，昼间噪声≤70dB（距离施工场界1m处）。
· 作业安排：高噪声作业集中在9:00-11:00、15:00-17:00进行，周边居民区设置噪声监测点（每2h记录1次）。
9.3 废弃物处理
· 分类处理：设置可回收（金属、塑料）、不可回收（建筑垃圾）、危险废物（密封胶瓶、废油漆桶）三类垃圾桶，危险废物交由有资质单位处置（签订处置协议）。
· 资源化利用：石材边角料回收率≥60%（用于小型构件加工），废水经三级沉淀后回用（用于场地洒水降尘，回用率≥50%）。
本方案通过系统化的施工部署、精细化的技术措施及严格的管理体系，确保幕墙工程施工质量达到《建筑幕墙工程技术规范》（GB/T 21086-2007）及设计要求，实现安全、优质、高效完成施工任务的目标。
