现浇水沟顶板施工方案
一、工程概况
1.1 项目基本信息
本工程为市政排水系统配套项目，设计范围为城市主干道K0+100~K1+200段现浇水沟顶板施工，全长1100米。水沟结构形式为矩形断面，顶板采用现浇钢筋混凝土结构，设计荷载等级为城-A级，使用年限50年。
1.2 设计参数
· 顶板结构：厚度150mm，宽度2.4m，每20米设置一道伸缩缝，缝宽20mm，采用沥青麻丝填充；
· 混凝土强度：顶板主体C30，抗渗等级P6，垫层采用C15混凝土（厚度100mm）；
· 钢筋配置：纵向主筋HRB400EΦ12@150mm，横向分布筋HRB400EΦ8@200mm，保护层厚度30mm；
· 地质条件：施工区域地下水位埋深1.8~2.5m，地基承载力特征值fak=180kPa，需采用轻型井点降水措施。
1.3 工程重难点
· 防水要求：顶板与沟壁交接处需设置遇水膨胀止水条，防止渗漏；
· 模板支撑：因顶板跨度较大（2.4m），需采用满堂脚手架+18mm厚多层板体系，确保浇筑过程中结构稳定；
· 季节性施工：工程计划工期包含雨季，需制定防雨及混凝土养护专项措施。

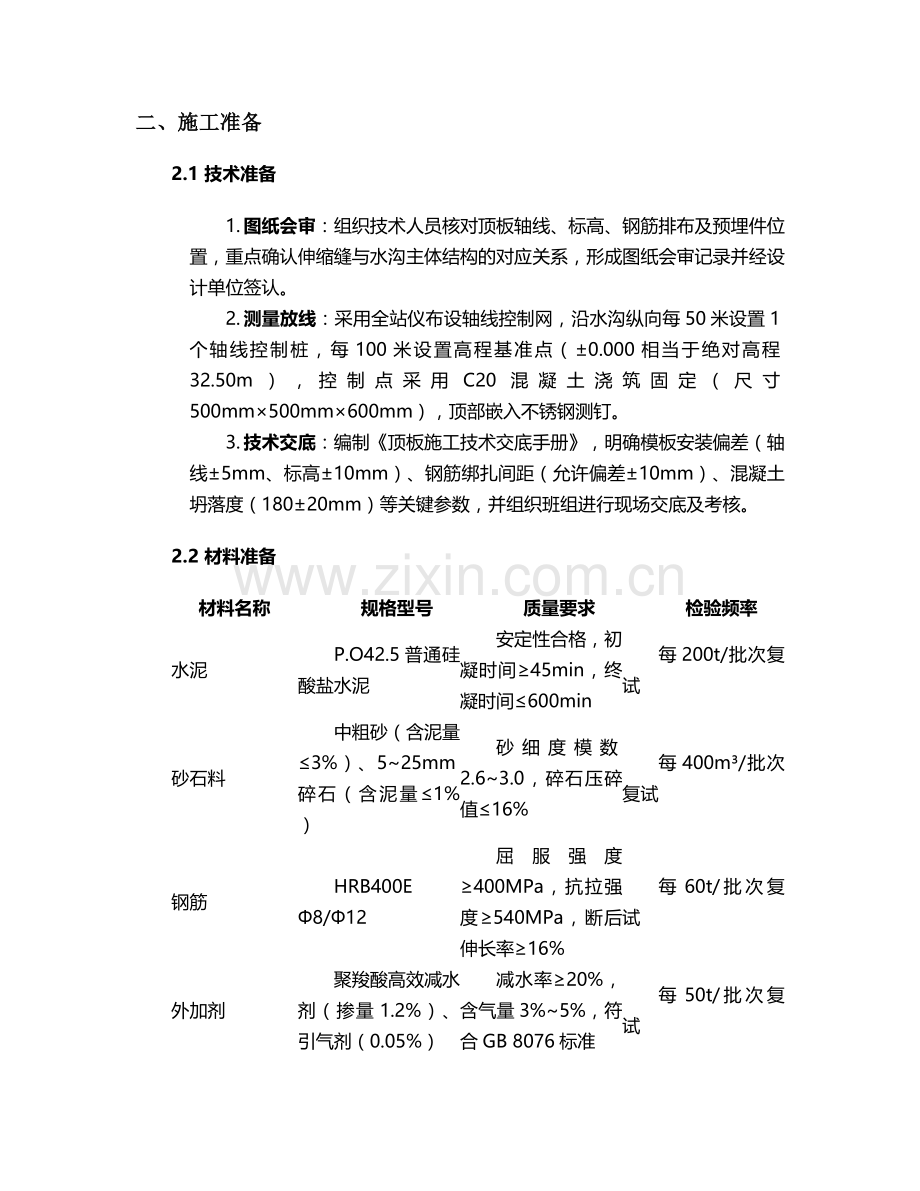

二、施工准备
2.1 技术准备
1. 图纸会审：组织技术人员核对顶板轴线、标高、钢筋排布及预埋件位置，重点确认伸缩缝与水沟主体结构的对应关系，形成图纸会审记录并经设计单位签认。
2. 测量放线：采用全站仪布设轴线控制网，沿水沟纵向每50米设置1个轴线控制桩，每100米设置高程基准点（±0.000相当于绝对高程32.50m），控制点采用C20混凝土浇筑固定（尺寸500mm×500mm×600mm），顶部嵌入不锈钢测钉。
3. 技术交底：编制《顶板施工技术交底手册》，明确模板安装偏差（轴线±5mm、标高±10mm）、钢筋绑扎间距（允许偏差±10mm）、混凝土坍落度（180±20mm）等关键参数，并组织班组进行现场交底及考核。
2.2 材料准备
材料名称
规格型号
质量要求
检验频率
水泥
P.O42.5普通硅酸盐水泥
安定性合格，初凝时间≥45min，终凝时间≤600min
每200t/批次复试
砂石料
中粗砂（含泥量≤3%）、5~25mm碎石（含泥量≤1%）
砂细度模数2.6~3.0，碎石压碎值≤16%
每400m³/批次复试
钢筋
HRB400E Φ8/Φ12
屈服强度≥400MPa，抗拉强度≥540MPa，断后伸长率≥16%
每60t/批次复试
外加剂
聚羧酸高效减水剂（掺量1.2%）、引气剂（0.05%）
减水率≥20%，含气量3%~5%，符合GB 8076标准
每50t/批次复试
2.3 现场准备
1. 降水施工：沿水沟两侧设置轻型井点，井点管间距1.2m，滤管埋深3.0m，配备真空度≥60kPa的真空泵，确保地下水位降至基底以下500mm；
2. 材料堆放：钢筋加工区设置防雨棚（尺寸30m×6m），底部架空300mm，按规格挂牌分区堆放；水泥存储于密封罐，罐顶设置防雨罩，不同批次水泥间隔1.5m以上；
3. 机械设备：配置JS500混凝土搅拌机（2台）、插入式振捣器（Φ50mm/Φ30mm各4台）、水准仪（DSZ2）、全站仪（拓普康GPT-3003LNC）等，使用前进行调试及标定。
三、主要施工方法
3.1 测量放线与基底处理
1. 轴线放样：采用全站仪放出顶板两侧边线及伸缩缝位置，用红漆标记于沟壁顶部，每隔5m设置高程控制桩（标注顶板底标高）；
2. 基底清理：人工清除沟壁顶部浮浆及杂物，采用高压水枪冲洗表面，验收合格后涂刷水泥基渗透结晶型防水涂料（厚度≥1.2mm）；
3. 垫层施工：浇筑C15混凝土垫层，采用平板振捣器振捣密实，表面收光后覆盖土工布养护7d，垫层平整度允许偏差≤5mm/2m。
3.2 钢筋工程
3.2.1 钢筋加工
· 调直与切断：采用钢筋调直机调直，切断误差控制在±10mm内；Φ12钢筋末端做90°弯钩，弯弧内径≥6d（d为钢筋直径）；
· 绑扎成型：在垫层上弹线标记钢筋位置，先铺设纵向主筋，后安装横向分布筋，交叉点采用20#火烧丝八字形绑扎（绑扎点间距≤500mm），绑扎丝扣朝向构件内侧。
3.2.2 安装要点
· 保护层控制：采用C30混凝土垫块（50mm×50mm×30mm），间距1000mm×1000mm呈梅花状布置；
· 伸缩缝处理：伸缩缝处钢筋断开，断口距离缝边≥30mm，端头涂刷环氧树脂防锈漆（长度150mm）；
· 预埋件安装：按图纸要求固定爬梯预埋件（Q235钢板5mm×150mm×150mm），采用Φ10mm膨胀螺栓与模板连接，位置偏差≤10mm。
3.3 模板工程
3.3.1 支撑体系设计
· 脚手架：采用Φ48×3.5mm钢管满堂搭设，立杆间距600mm×600mm，水平杆步距1.2m，扫地杆距地200mm，每4根立杆设置一道剪刀撑（角度45°~60°）；
· 模板面板：采用18mm厚多层板（酚醛覆膜），次龙骨50mm×100mm方木（间距300mm），主龙骨双拼Φ48钢管（间距600mm），面板接缝处粘贴双面胶条防止漏浆。
3.3.2 安装与拆除
1. 安装流程：立杆定位→扫地杆安装→水平杆搭设→主/次龙骨铺设→面板固定→验收；
2. 检查验收：采用2m靠尺检查模板平整度（允许偏差≤3mm），使用扭矩扳手检测立杆扣件拧紧力矩（40~65N·m），整体稳定性验收需进行1.2倍设计荷载预压（堆载砂袋，持荷24h）；
3. 拆除要求：混凝土强度达到设计值75%（≥22.5MPa）时拆除侧模，达到100%且养护满14d后拆除底模，拆除顺序遵循“后支先拆、先支后拆”原则，严禁硬撬硬砸。
3.4 混凝土工程
3.4.1 配合比与搅拌
· 配合比设计：C30P6混凝土配合比（kg/m³）：水泥42.5级320kg、中砂680kg、碎石1120kg、水180kg、减水剂4.8kg、引气剂0.16kg，坍落度控制在180±20mm；
· 搅拌要求：砂、石、水泥计量偏差≤±2%，水及外加剂≤±1%，搅拌时间≥90s，出机混凝土温度控制在5~30℃（夏季采用冰水拌合，冬季采用热水拌合）。
3.4.2 浇筑与振捣
1. 浇筑顺序：分段连续浇筑，每段长度≤20m（与伸缩缝对应），采用汽车泵布料（布料杆距模板≥500mm），混凝土自由倾落高度≤2m，超过时设置串筒（管径200mm，节长1.5m）；
2. 振捣工艺：采用Φ50mm插入式振捣器，振捣点间距≤300mm，插入下层混凝土50mm，振捣时间15~30s（以表面泛浆、无气泡逸出为准），避免触碰钢筋及模板；
3. 表面处理：初凝前采用木抹子搓平2遍，终凝前（浇筑后4~6h）采用铁抹子压光，沿排水坡度（2%）方向收光，确保表面平整无裂纹。
3.4.3 养护与成品保护
· 养护措施：浇筑完成12h内覆盖土工布+塑料薄膜保湿，夏季每2h洒水1次（表面温度≤35℃），冬季采用电热毯+棉被保温（养护温度≥5℃），养护期不少于14d；
· 成品保护：养护期间严禁堆载，拆模后采用1.2m高防护栏杆围护，栏杆刷红白警示漆（间距200mm），底部设置200mm高挡脚板。
3.5 伸缩缝施工
1. 缝槽清理：混凝土达到设计强度后，人工凿除伸缩缝位置多余混凝土，确保缝宽20mm、深度≥50mm，槽内不得有杂物；
2. 填充材料：先填塞沥青麻丝（填塞深度30mm），上部嵌填聚硫密封胶（宽度20mm，厚度20mm），胶层表面与顶板齐平；
3. 防水增强：缝两侧200mm范围内涂刷非固化橡胶沥青防水涂料（厚度2mm），表面粘贴300mm宽聚酯胎防水卷材（空铺法施工）。
四、质量控制
4.1 关键工序控制点
工序名称
控制指标
检验方法
检验频率
钢筋绑扎
主筋间距±10mm，保护层厚度±5mm
钢尺量测（每5m测1点）
每检验批10%且≥3处
模板安装
轴线位移±5mm，标高±10mm，平整度≤3mm
全站仪、水准仪、2m靠尺
全数检查
混凝土强度
标养试块抗压强度≥30MPa，抗渗试块无渗漏
压力试验机检测，抗渗试验（6个试块/500m³）
每100m³留置1组试块
伸缩缝宽度
20±2mm
卡尺测量
每缝检查
4.2 常见质量问题防治
1. 混凝土裂缝：控制坍落度波动≤20mm，浇筑后12h内覆盖养护，避免表面温度梯度＞25℃；
2. 钢筋保护层不足：采用带扎丝的混凝土垫块（强度≥C30），绑扎牢固，严禁用碎石代替；
3. 模板漏浆：接缝处粘贴50mm宽双面胶条，阳角处采用L50×5角钢加固，浇筑前检查模板拼缝严密性。
五、安全措施
5.1 脚手架安全
· 搭设要求：立杆底部设置50mm×100mm方木（长度≥2跨），扫地杆距地≤200mm，作业层满铺脚手板（搭接长度≥150mm，用12#铁丝绑扎）；
· 验收管理：脚手架搭设完成后，由技术、安全部门联合验收，验收合格悬挂“合格牌”（注明验收日期、责任人），使用中每周检查1次立杆沉降及扣件松动情况。
5.2 高处作业防护
· 作业人员佩戴双钩安全带（高挂低用），脚手板外侧设置1.2m高防护栏杆+18cm高挡脚板，栏杆刷红白警示漆；
· 沿水沟纵向每50m设置1处上下通道（之字形楼梯，宽度≥1m，踏步高度150mm），通道两侧设置1.2m高扶手。
5.3 临时用电安全
· 配电箱采用“三级配电、两级保护”，开关箱与用电设备间距≤3m，振捣器等设备设置漏电保护器（动作电流≤30mA，动作时间≤0.1s）；
· 夜间施工设置镝灯（3.5m高，间距30m），照明亮度≥50lux，电线架空高度≥2.5m（机动车道≥5m）。
5.4 应急预案
· 暴雨天气：配备4台Φ100mm水泵（扬程≥10m），现场储备沙袋200袋，暴雨来临前覆盖塑料薄膜（边缘压砖），停止混凝土浇筑并设置施工缝；
· 模板坍塌：脚手架区域设置警戒线，配备应急救援物资（千斤顶2台、切割机2台、急救箱1个），发生坍塌时立即启动应急小组（组长：项目经理，电话：内部短号6666）。
六、施工进度计划
工序名称
开始时间
持续时间
资源配置
测量放线与降水
第1天
5天
测量工2人，降水班组4人
钢筋加工与安装
第6天
10天
钢筋工15人，绑扎班组8人
模板安装与验收
第12天
8天
木工20人，架子工12人
混凝土浇筑
第20天
3天
混凝土工10人，振捣工6人
养护与模板拆除
第23天
14天
养护工4人，普工6人
伸缩缝施工与验收
第37天
5天
防水工8人，质检员2人
总工期：42天（含验收时间），关键线路为：测量放线→钢筋安装→模板安装→混凝土浇筑→养护→验收。
七、环境保护措施
1. 扬尘控制：施工现场出入口设置洗车平台（尺寸4m×6m，配置高压水枪），砂石料场设置6m高围挡（彩钢板），易扬尘材料覆盖防尘网（2000目）；
2. 噪声管理：混凝土浇筑安排在6:00~22:00，振捣器使用低噪声型（噪声≤70dB），夜间施工办理夜间施工许可证并公告周边居民；
3. 废水处理：井点降水排水经三级沉淀池（尺寸3m×2m×1.5m）处理后排放，沉淀池每周清淤1次，淤泥运至指定消纳场；
4. 固废回收：钢筋头、模板边角料分类回收（设置3个回收箱，分别标注“可回收”“危险废物”“生活垃圾”），回收率≥90%。
本方案未尽事宜，需严格遵循《混凝土结构工程施工质量验收规范》（GB50204-2015）、《给水排水构筑物工程施工及验收规范》（GB50141-2008）及设计文件要求，施工过程中接受监理单位全程监督，确保工程质量符合设计及规范标准。
