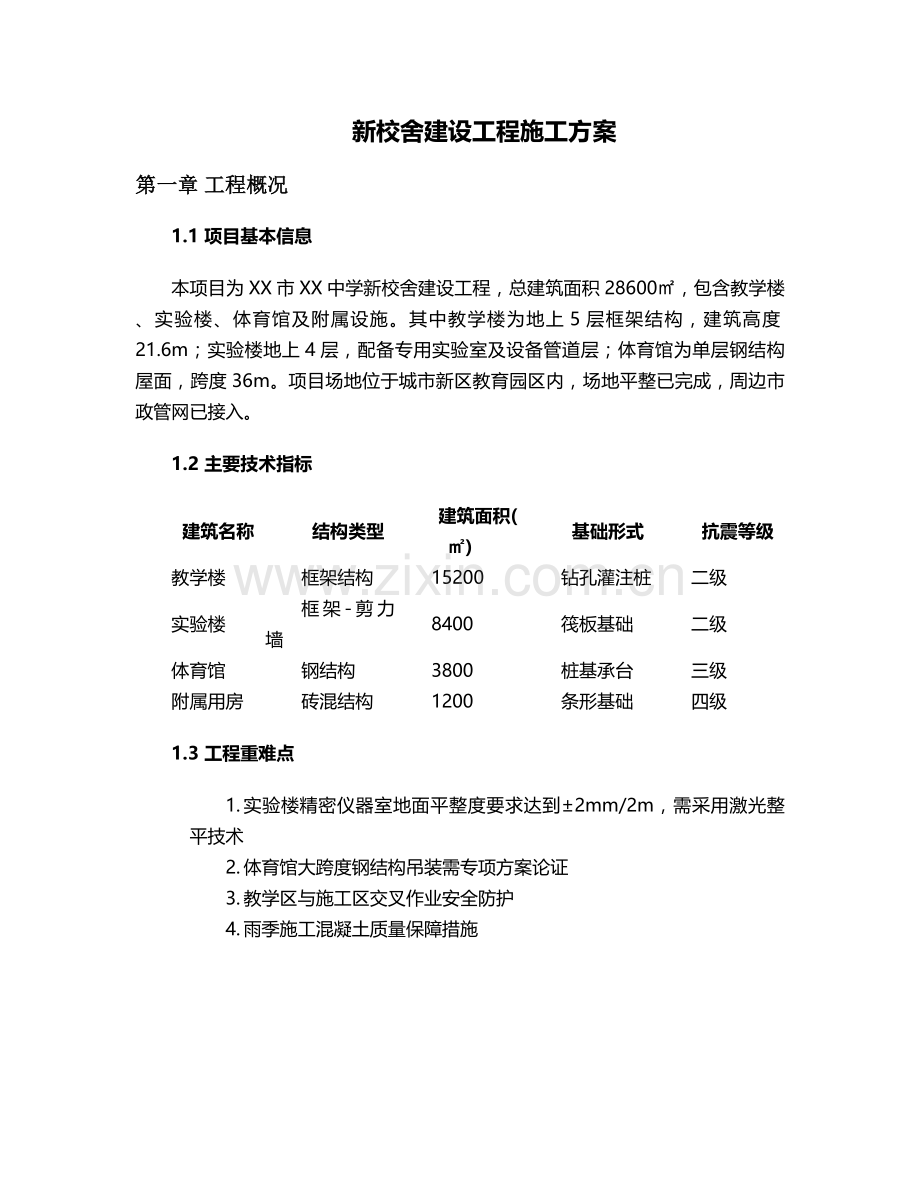

新校舍建设工程施工方案
第一章 工程概况
1.1 项目基本信息
本项目为XX市XX中学新校舍建设工程，总建筑面积28600㎡，包含教学楼、实验楼、体育馆及附属设施。其中教学楼为地上5层框架结构，建筑高度21.6m；实验楼地上4层，配备专用实验室及设备管道层；体育馆为单层钢结构屋面，跨度36m。项目场地位于城市新区教育园区内，场地平整已完成，周边市政管网已接入。
1.2 主要技术指标
建筑名称
结构类型
建筑面积(㎡)
基础形式
抗震等级
教学楼
框架结构
15200
钻孔灌注桩
二级
实验楼
框架-剪力墙
8400
筏板基础
二级
体育馆
钢结构
3800
桩基承台
三级
附属用房
砖混结构
1200
条形基础
四级
1.3 工程重难点
1. 实验楼精密仪器室地面平整度要求达到±2mm/2m，需采用激光整平技术
2. 体育馆大跨度钢结构吊装需专项方案论证
3. 教学区与施工区交叉作业安全防护
4. 雨季施工混凝土质量保障措施

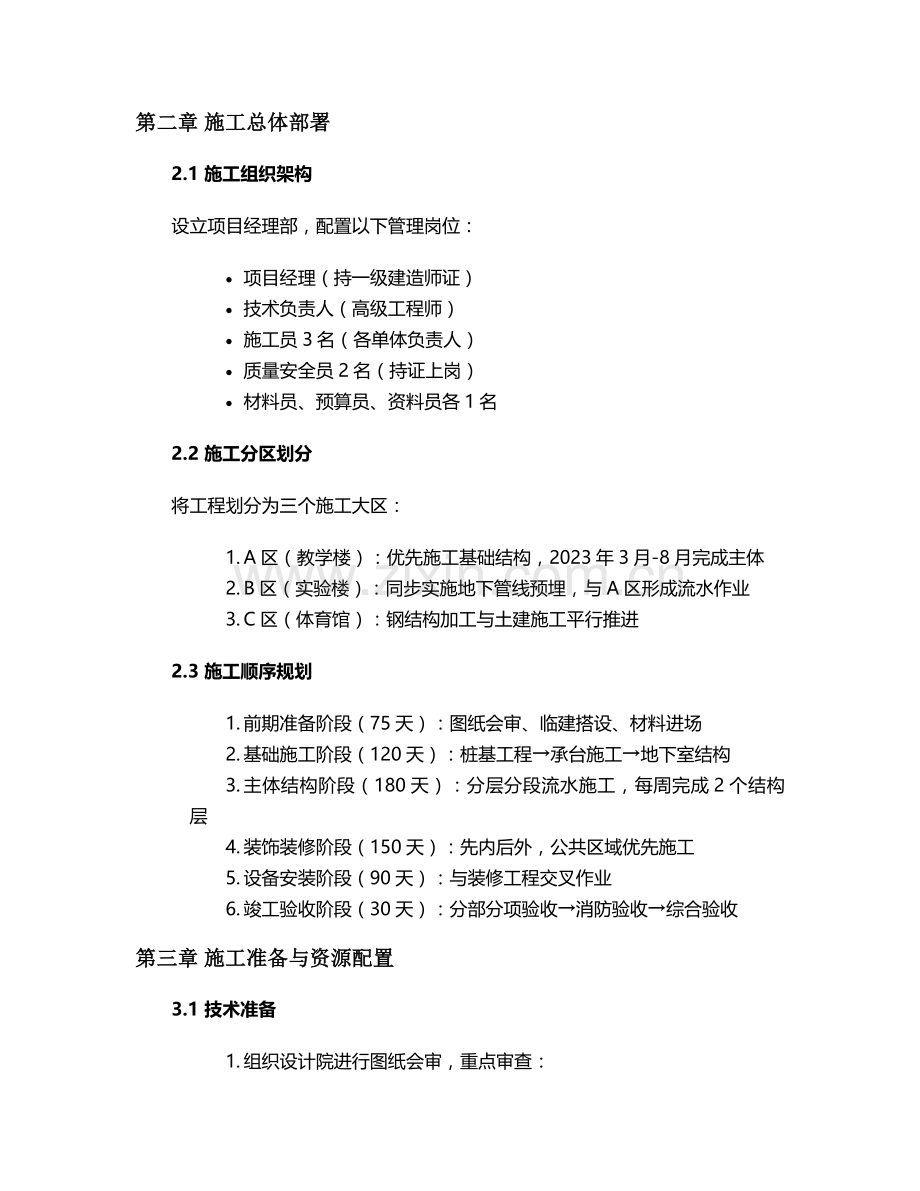

第二章 施工总体部署
2.1 施工组织架构
设立项目经理部，配置以下管理岗位：
· 项目经理（持一级建造师证）
· 技术负责人（高级工程师）
· 施工员3名（各单体负责人）
· 质量安全员2名（持证上岗）
· 材料员、预算员、资料员各1名
2.2 施工分区划分
将工程划分为三个施工大区：
1. A区（教学楼）：优先施工基础结构，2023年3月-8月完成主体
2. B区（实验楼）：同步实施地下管线预埋，与A区形成流水作业
3. C区（体育馆）：钢结构加工与土建施工平行推进
2.3 施工顺序规划
1. 前期准备阶段（75天）：图纸会审、临建搭设、材料进场
2. 基础施工阶段（120天）：桩基工程→承台施工→地下室结构
3. 主体结构阶段（180天）：分层分段流水施工，每周完成2个结构层
4. 装饰装修阶段（150天）：先内后外，公共区域优先施工
5. 设备安装阶段（90天）：与装修工程交叉作业
6. 竣工验收阶段（30天）：分部分项验收→消防验收→综合验收
第三章 施工准备与资源配置
3.1 技术准备
1. 组织设计院进行图纸会审，重点审查：
o 实验楼设备管道与结构冲突点
o 体育馆钢结构节点详图
o 屋面防水与设备基础交接处
2. 编制专项施工方案：
o 深基坑支护方案（已通过专家论证）
o 高支模搭设方案（搭设高度8.4m）
o 钢结构吊装方案
3.2 现场准备
1. 临时设施搭设：
o 办公区：集装箱式临建（300㎡）
o 生活区：职工宿舍（800㎡，每间不超过6人）
o 材料区：钢筋加工棚（20m×15m）、模板堆放区（硬化+防雨棚）
2. 施工道路：环形混凝土道路（宽4m，C20混凝土150mm厚）
3. 临水临电：
o 供水管网：DN100主管+DN50支管，设置8个消防栓
o 临时用电：2台315KVA变压器，分5个配电箱控制
3.3 材料资源配置
1. 主要材料计划：
o 钢筋：HRB400E级钢筋860t，盘螺Φ6-10mm 120t
o 水泥：P.O42.5级水泥1800t，P.O52.5级水泥350t（用于梁柱节点）
o 砂石：中砂3200m³，碎石（5-31.5mm）5800m³
o 模板：18mm厚酚醛覆膜胶合板25000㎡
2. 机械设备配置：
o 塔吊3台（QTZ63型2台，QTZ80型1台）
o 施工电梯2台（SC200/200型）
o 混凝土输送泵3台（地泵2台，车载泵1台）
o 钢筋加工设备：弯曲机4台，切断机3台，调直机2台
第四章 主要施工方法
4.1 地基与基础工程
1. 桩基施工：
o 教学楼采用Φ600钻孔灌注桩，有效桩长28m，单桩承载力特征值1800kN
o 实验楼筏板基础：先施工碎石垫层（300mm厚），再做防水层（两道SBS改性沥青）
2. 承台施工：
o 模板采用15mm厚多层板，对拉螺栓间距≤600mm
o 混凝土浇筑采用泵送，分层厚度≤500mm，初凝前进行二次振捣
4.2 主体结构工程
1. 模板工程：
o 框架柱：采用18mm厚多层板，50×100mm木枋背楞（间距200mm）
o 梁板模板：采用盘扣式脚手架（立杆间距≤1.2m，步距1.5m）
o 后浇带模板：独立支撑体系，保留时间不少于45天
2. 钢筋工程：
o 梁柱节点核心区：采用封闭箍筋，间距≤100mm
o 钢筋连接：直径≥22mm采用直螺纹连接，其余绑扎搭接
o 保护层控制：采用塑料垫块（强度≥C30），间距≤800mm
3. 混凝土工程：
o 强度等级：基础C30，主体C35，梁柱节点C40
o 浇筑顺序：先柱后梁板，每层浇筑时间控制在6小时内
o 养护措施：覆盖薄膜+阻燃棉被，养护期不少于14天
4.3 钢结构工程（体育馆）
1. 构件加工：
o 主钢梁：Q355B钢材，工厂加工后编号出厂
o 节点处理：摩擦面抗滑移系数≥0.45
2. 吊装流程：
o 采用250t汽车吊主吊，50t汽车吊辅助
o 吊装顺序：先安装主桁架，再安装次檩条，最后安装屋面系统
o 临时固定：每个主桁架设置4道缆风绳
4.4 装饰装修工程
1. 内外墙面：
o 内墙：1:2.5水泥砂浆打底（20mm厚），满刮耐水腻子2遍
o 外墙：基层处理→界面剂→保温层（60mm厚挤塑板）→抗裂砂浆→真石漆
2. 楼地面：
o 普通教室：水磨石地面（铜条分隔）
o 实验室：环氧树脂自流平（厚度≥2mm）
o 走廊：防滑地砖（600×600mm，干铺法施工）
3. 门窗工程：
o 教室门：实木复合门（隔音性能≥30dB）
o 外窗：断桥铝合金窗（6+12A+6中空玻璃）
第五章 施工进度计划
5.1 关键线路控制
1. 基础工程：2023年3月15日-7月15日（120天）
2. 主体结构：2023年7月20日-2024年1月20日（180天）
3. 钢结构吊装：2023年10月1日-12月15日（75天）
4. 竣工验收：2024年8月1日-8月30日（30天）
5.2 进度保障措施
1. 资源保障：
o 高峰期投入钢筋工60人、木工80人、混凝土工30人
o 材料储备：钢筋储备量满足15天用量，水泥储备量满足7天用量
2. 技术保障：
o 采用BIM技术进行碰撞检查，提前解决管线冲突
o 推广应用铝模体系（教学楼标准层），提高周转效率
3. 制度保障：
o 周进度考核与奖惩制度
o 雨天施工预案（配备2000㎡防雨布、5台抽水泵）
第六章 质量安全保障体系
6.1 质量管理措施
1. 原材料控制：
o 钢筋、防水材料等实行"二维码"追溯管理
o 每批次水泥进场需进行安定性检测
2. 过程控制：
o 实行"三检制"（自检、互检、交接检）
o 混凝土试块留置：标养试块+同条件试块（每50m³一组）
3. 验收标准：
o 主体结构垂直度偏差≤H/3000且≤15mm
o 屋面防水工程蓄水试验24小时无渗漏
6.2 安全管理措施
1. 防护设施：
o 外脚手架：采用落地式双排脚手架（搭设高度24m以下），悬挑式脚手架（24m以上）
o 临边防护：设置1.2m高防护栏杆，刷红白警示漆
o 安全通道：设置6处安全通道（宽3m，长度≥5m）
2. 安全教育：
o 三级安全教育（公司、项目、班组）
o 特种作业人员持证上岗率100%
3. 应急管理：
o 配备急救箱（含AED除颤仪）
o 每月组织一次消防应急演练
第七章 绿色施工与环境保护
7.1 扬尘控制
1. 施工道路每日洒水3次（早中晚各一次）
2. 裸土覆盖：采用2000目防尘网全覆盖（覆盖率100%）
3. 出入口设置洗车平台（含三级沉淀池）
7.2 噪声控制
1. 夜间施工（22:00-6:00）禁止使用破碎机等强噪声设备
2. 木工加工棚设置隔音屏障（降噪量≥25dB）
3. 噪声监测点：场界设置4个监测点，每日监测2次
7.3 废弃物管理
1. 建筑垃圾分类存放：设置4类垃圾池（可回收、有毒有害、建筑垃圾、生活垃圾）
2. 废水处理：食堂设置隔油池，厕所设置化粪池
3. 节能措施：临建采用太阳能路灯（15盏），办公区使用节能灯具
第八章 验收与交付
8.1 分部分项验收计划
1. 地基基础验收：2023年8月
2. 主体结构验收：2024年1月
3. 消防专项验收：2024年6月
4. 规划核实：2024年7月
8.2 竣工资料编制
1. 工程技术资料：施工日志、技术交底记录、隐蔽工程验收记录
2. 质量保证资料：材料合格证、试验报告、检测报告
3. 竣工图：全套竣工图纸（含电子版）
8.3 交付标准
1. 工程质量符合《建筑工程施工质量验收统一标准》GB50300-2013
2. 所有功能房间达到使用条件（水、电、暖、通风系统正常运行）
3. 提供《住宅质量保证书》和《住宅使用说明书》
第九章 应急预案
9.1 常见突发事件处置
1. 火灾事故：
o 立即切断电源，组织人员疏散
o 使用现场灭火器扑救初期火灾
o 拨打119，同时上报建设单位
2. 坍塌事故：
o 启动应急救援小组，设置警戒区
o 采用生命探测仪搜寻被困人员
o 严禁盲目开挖，防止二次坍塌
9.2 季节性施工措施
1. 雨季施工：
o 混凝土中掺加早强剂（掺量0.5%）
o 基坑周边设置排水沟（宽300mm，深400mm）
2. 冬季施工：
o 采用综合蓄热法养护（热水拌合+覆盖保温）
o 掺加防冻剂（掺量1.2%，温度≥-5℃）
本方案未尽事宜，将根据现场实际情况进行动态调整，所有调整需履行审批程序并备案。施工过程中严格执行国家现行规范标准，确保工程质量达到合格标准，争创省级安全文明标准化工地。
