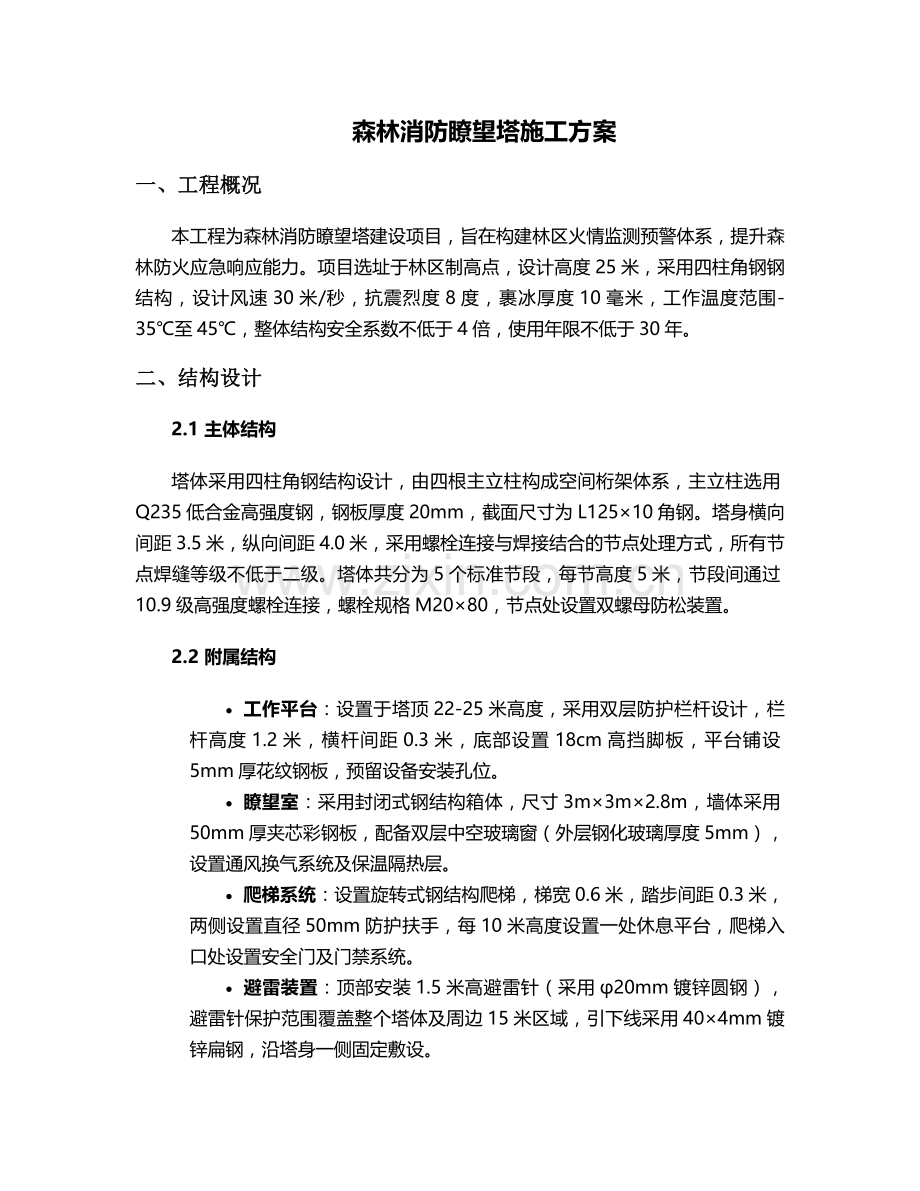

森林消防瞭望塔施工方案
一、工程概况
本工程为森林消防瞭望塔建设项目，旨在构建林区火情监测预警体系，提升森林防火应急响应能力。项目选址于林区制高点，设计高度25米，采用四柱角钢钢结构，设计风速30米/秒，抗震烈度8度，裹冰厚度10毫米，工作温度范围-35℃至45℃，整体结构安全系数不低于4倍，使用年限不低于30年。
二、结构设计
2.1 主体结构
塔体采用四柱角钢结构设计，由四根主立柱构成空间桁架体系，主立柱选用Q235低合金高强度钢，钢板厚度20mm，截面尺寸为L125×10角钢。塔身横向间距3.5米，纵向间距4.0米，采用螺栓连接与焊接结合的节点处理方式，所有节点焊缝等级不低于二级。塔体共分为5个标准节段，每节高度5米，节段间通过10.9级高强度螺栓连接，螺栓规格M20×80，节点处设置双螺母防松装置。
2.2 附属结构
· 工作平台：设置于塔顶22-25米高度，采用双层防护栏杆设计，栏杆高度1.2米，横杆间距0.3米，底部设置18cm高挡脚板，平台铺设5mm厚花纹钢板，预留设备安装孔位。
· 瞭望室：采用封闭式钢结构箱体，尺寸3m×3m×2.8m，墙体采用50mm厚夹芯彩钢板，配备双层中空玻璃窗（外层钢化玻璃厚度5mm），设置通风换气系统及保温隔热层。
· 爬梯系统：设置旋转式钢结构爬梯，梯宽0.6米，踏步间距0.3米，两侧设置直径50mm防护扶手，每10米高度设置一处休息平台，爬梯入口处设置安全门及门禁系统。
· 避雷装置：顶部安装1.5米高避雷针（采用φ20mm镀锌圆钢），避雷针保护范围覆盖整个塔体及周边15米区域，引下线采用40×4mm镀锌扁钢，沿塔身一侧固定敷设。

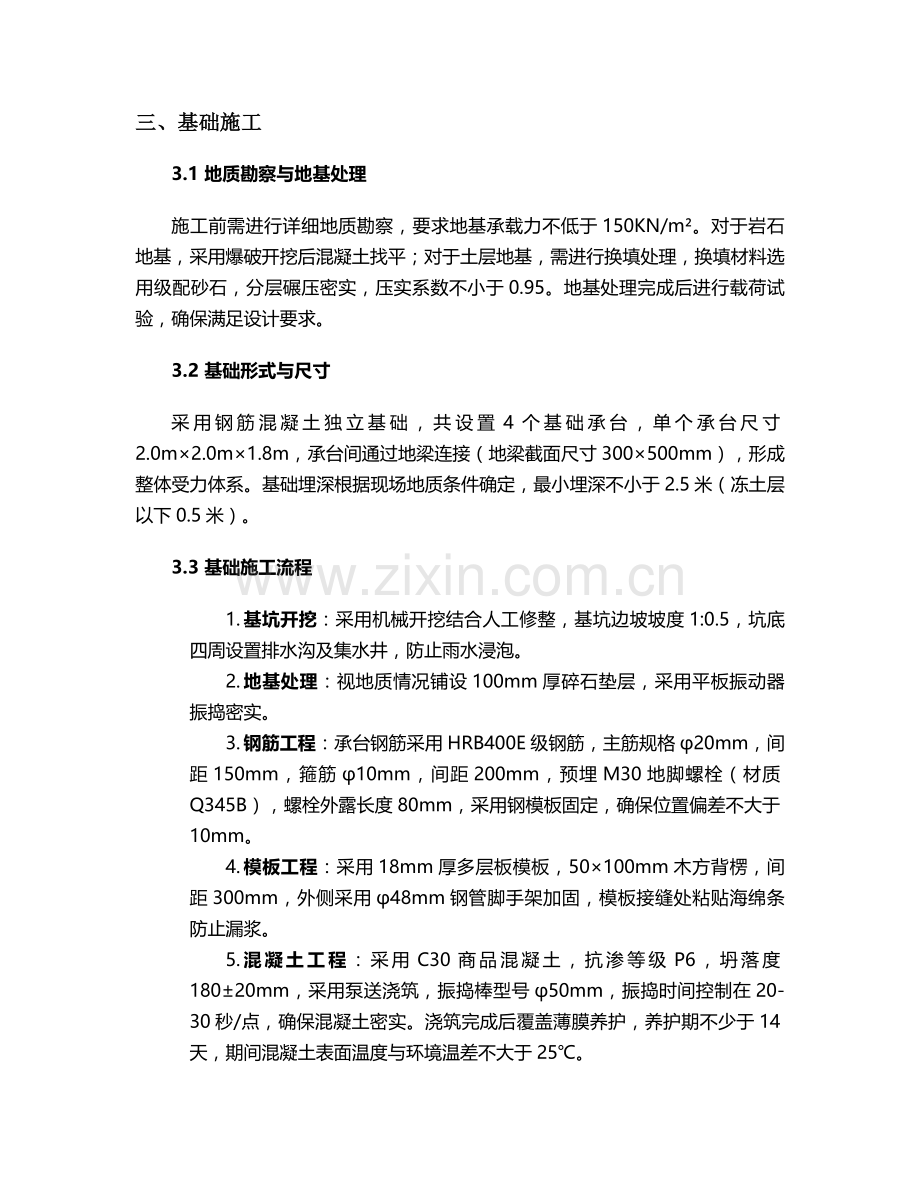

三、基础施工
3.1 地质勘察与地基处理
施工前需进行详细地质勘察，要求地基承载力不低于150KN/m²。对于岩石地基，采用爆破开挖后混凝土找平；对于土层地基，需进行换填处理，换填材料选用级配砂石，分层碾压密实，压实系数不小于0.95。地基处理完成后进行载荷试验，确保满足设计要求。
3.2 基础形式与尺寸
采用钢筋混凝土独立基础，共设置4个基础承台，单个承台尺寸2.0m×2.0m×1.8m，承台间通过地梁连接（地梁截面尺寸300×500mm），形成整体受力体系。基础埋深根据现场地质条件确定，最小埋深不小于2.5米（冻土层以下0.5米）。
3.3 基础施工流程
1. 基坑开挖：采用机械开挖结合人工修整，基坑边坡坡度1:0.5，坑底四周设置排水沟及集水井，防止雨水浸泡。
2. 地基处理：视地质情况铺设100mm厚碎石垫层，采用平板振动器振捣密实。
3. 钢筋工程：承台钢筋采用HRB400E级钢筋，主筋规格φ20mm，间距150mm，箍筋φ10mm，间距200mm，预埋M30地脚螺栓（材质Q345B），螺栓外露长度80mm，采用钢模板固定，确保位置偏差不大于10mm。
4. 模板工程：采用18mm厚多层板模板，50×100mm木方背楞，间距300mm，外侧采用φ48mm钢管脚手架加固，模板接缝处粘贴海绵条防止漏浆。
5. 混凝土工程：采用C30商品混凝土，抗渗等级P6，坍落度180±20mm，采用泵送浇筑，振捣棒型号φ50mm，振捣时间控制在20-30秒/点，确保混凝土密实。浇筑完成后覆盖薄膜养护，养护期不少于14天，期间混凝土表面温度与环境温差不大于25℃。
6. 预埋件处理：基础顶面预埋4个钢结构连接法兰盘（尺寸600×600×20mm），法兰盘与地脚螺栓焊接固定，法兰盘表面平整度偏差不大于2mm。
四、塔身安装
4.1 构件加工与验收
所有钢结构构件在工厂加工制作，加工精度要求：构件长度偏差±2mm，垂直度偏差≤1/1000，螺栓孔位置偏差≤1mm。加工完成后进行热浸锌防腐处理，锌层厚度85-100μm，验收标准符合《热镀锌钢板及钢带》（GB/T 2518）要求。构件出厂前需进行预拼装，预拼装偏差控制在：总高度±5mm，柱垂直度≤3mm，累积偏差不大于10mm。
4.2 安装准备
· 场地布置：在塔基周围设置20m×20m安装场地，平整压实后铺设100mm厚碎石垫层，设置构件堆放区、加工区及临时仓库。
· 吊装设备：根据构件重量选用25T汽车吊（最大工作半径15m时额定起重量8.5T），配备吊装索具（包括φ16mm钢丝绳、卸扣、手拉葫芦等），所有吊装设备需进行受力验算及安全检查。
· 测量控制：设置4个测量控制点（采用全站仪定位），建立施工坐标系，控制塔身垂直度及标高，测量仪器需在检定有效期内。
4.3 安装流程
1. 底层构件安装：首先安装4根主立柱，通过地脚螺栓与基础法兰盘连接，使用双螺母固定，螺母拧紧扭矩控制在450-500N·m。立柱安装完成后安装底层横杆及斜撑，形成稳定框架结构，此时需校正立柱垂直度（偏差≤1mm/m）及间距尺寸（偏差±3mm）。
2. 标准节段安装：采用分节吊装方式，每节高度5m，吊装顺序为：立柱→横杆→斜撑→平台构件。节段间连接采用高强度螺栓，安装时按对角顺序分次拧紧（初拧扭矩为终拧扭矩的50%，终拧扭矩按规范计算确定），每个节点螺栓安装完成后进行扭矩检测，合格率要求100%。
3. 附属结构安装：待塔身主体安装完成后，依次安装爬梯、休息平台、瞭望室及工作平台。瞭望室安装时需控制水平度偏差≤2mm/m，采用满堂脚手架作为安装平台，脚手架立杆间距1.2m×1.2m，步距1.8m，设置双向水平剪刀撑。
4. 精度控制：每安装2个标准节段进行一次整体测量校正，控制塔身垂直度偏差≤1/1000（全高偏差不大于25mm），平面扭转偏差≤10mm。终拧完成后再次进行全面测量，提交测量报告。
五、设备配置
5.1 监测设备
· 视频监控系统：配备2台200万像素高清摄像头（分辨率1920×1080），具备30倍光学变焦及红外夜视功能（有效探测距离1500米），支持360度旋转（水平旋转范围0-360°，垂直旋转范围-45°至+90°），配置智能烟火识别系统（识别准确率≥95%）。
· 气象监测设备：安装六要素气象站（风速、风向、温度、湿度、气压、降水量），数据采集频率1次/分钟，测量精度：风速±0.5m/s，风向±5°，温度±0.2℃，数据通过无线方式传输至监控中心。
· 通讯系统：配置超短波电台（工作频率150-174MHz）、4G/5G通信模块及北斗定位终端，确保在无公网覆盖区域仍能实现数据传输，配备2套通讯设备（主备切换）。
5.2 供电与照明系统
· 供电系统：采用太阳能供电为主、市电备用的双回路供电方式。太阳能系统配置：200W单晶硅太阳能板4块（总功率800W），200Ah胶体蓄电池4块（总容量800Ah/12V），3000W离网逆变器1台，保证连续阴雨天气供电不小于72小时。市电接入采用YJV-3×10mm²电缆，设置防雷接地及浪涌保护装置。
· 照明系统：塔体设置轮廓照明（采用LED灯带，功率12W/m，光效≥100lm/W），工作平台及爬梯设置防爆照明灯（功率30W，防护等级IP66），瞭望室内设置节能照明灯（功率18W）及应急照明系统（连续照明时间≥90分钟）。
5.3 辅助设备
· 消防器材：配备2具4kg干粉灭火器、1套消防水带（长度20米）及应急消防斧，设置消防沙箱（容积0.5m³）。
· 应急设备：配置急救箱（含常用药品及急救用品）、应急食品及饮用水（满足2人3天用量）、备用通讯设备及手摇式发电装置。
· 环境监测设备：安装温湿度传感器、一氧化碳传感器及烟雾报警器，监测数据实时上传至监控中心，超标时自动报警。
六、安全措施
6.1 施工安全
· 高空作业防护：所有高空作业人员必须佩戴双钩安全带（安全带需符合GB 6095标准），搭设安全网（网目密度不小于2000目/100cm²），设置临边防护栏杆（高度1.2米，刷红白警示漆）。爬梯及平台安装时设置防坠落装置，作业人员使用防坠器（额定载荷150kg）。
· 吊装作业安全：吊装前进行试吊（起吊高度0.3米，停留时间10分钟），检查吊装索具及构件稳定性。吊装半径内设置警戒区（半径15米），配备专职安全员监护，严禁非作业人员进入。遇有6级及以上大风、雷雨等恶劣天气，停止吊装作业。
· 临时用电安全：施工用电采用TN-S接零保护系统，设置三级配电两级保护（总配电箱、分配电箱、开关箱），漏电保护器动作电流≤30mA，动作时间≤0.1s。电缆敷设采用架空方式（高度不低于2.5米），严禁拖地或埋地敷设。
6.2 结构安全
· 防雷接地：塔体接地系统采用联合接地方式，接地极采用3根L50×5×2500mm镀锌角钢（间距5米），呈三角形布置，埋深0.8米，接地网采用40×4mm镀锌扁钢连接，接地电阻要求≤4Ω。接地系统施工完成后进行接地电阻测试，测试结果需符合设计要求。
· 防火措施：焊接作业时设置接火斗（采用1.5mm厚钢板制作），配备灭火器及消防水桶，焊接区域下方10米范围内严禁堆放易燃物品。施工现场设置消防通道（宽度不小于3.5米），保持畅通无阻。
· 防腐处理：所有钢结构构件在安装完成后，对焊接部位及损伤的镀锌层进行二次防腐处理，处理工艺为：除锈（达到Sa2.5级）→涂刷环氧富锌底漆（干膜厚度60μm）→涂刷氯化橡胶面漆（干膜厚度80μm），颜色采用国家规定的林业防火专用色（森林绿，色号Pantone 362C）。
6.3 安全管理
· 人员管理：施工人员必须经过岗前培训，特种作业人员（焊工、起重工、电工等）需持证上岗。每日开工前进行安全技术交底，填写《安全交底记录》，每周组织一次安全生产检查，每月进行一次应急演练。
· 应急预案：制定高处坠落、物体打击、火灾、触电等专项应急预案，配备应急救援物资（包括担架、急救箱、应急照明等），明确应急响应流程及人员职责，预案需通过专家评审并报当地林业主管部门备案。
· 验收标准：施工过程中实行分阶段验收，包括：基础验收、钢结构安装验收、设备安装调试验收及竣工验收。验收内容包括：结构尺寸偏差、焊缝质量、螺栓扭矩、设备性能参数等，验收记录需存档备查。
七、质量控制
7.1 材料质量控制
· 钢材：主结构钢材选用Q235B，其力学性能需符合《碳素结构钢》（GB/T 700）要求，进场时需提供质量证明书，并进行抽样送检（每批重量不大于60T），检测项目包括：拉伸试验、弯曲试验、冲击试验。
· 连接件：高强度螺栓采用10.9级摩擦型螺栓，其机械性能需符合《钢结构用高强度大六角头螺栓》（GB/T 1228）要求，进场时需进行扭矩系数测试（每批抽取8套），测试结果偏差控制在±10%以内。
· 混凝土：基础混凝土采用C30商品混凝土，进场时需查验混凝土配合比通知单及坍落度测试报告，每50m³制作一组混凝土试块（标养28天），检测抗压强度，试块强度需达到设计强度的115%以上。
7.2 施工过程控制
· 测量控制：采用全站仪进行塔身垂直度监测，每安装一个节段测量一次，垂直度偏差控制在：单节≤2mm，总高度≤H/1000（H为塔体高度），且不大于25mm。测量数据需及时记录，形成测量成果报告。
· 焊接质量：焊工需持有有效期内的焊接资格证书，焊接前进行焊接工艺评定，确定焊接参数（电流、电压、焊接速度等）。对接焊缝进行100%超声波探伤（UT），角焊缝进行20%磁粉探伤（MT），探伤结果需符合《钢结构焊接质量验收标准》（GB 50205）二级要求。
· 防腐质量：热镀锌完成后，对锌层厚度进行检测（采用磁性测厚仪），每个构件检测5处，平均厚度不小于85μm，最小厚度不小于65μm。涂层修补后需进行附着力测试（划格法，附着力等级不低于2级）。
7.3 验收标准
竣工验收需满足以下要求：
1. 结构尺寸：总高度偏差±5mm，平台标高偏差±10mm，立柱间距偏差±3mm；
2. 结构性能：塔身垂直度≤1/1000，平面扭转≤10mm，节点螺栓扭矩符合设计要求；
3. 设备功能：视频监控系统图像清晰（无卡顿、无雪花），识别准确率≥95%，通讯系统通话清晰（信噪比≥30dB），气象数据采集准确（误差在允许范围内）；
4. 安全性能：接地电阻≤4Ω，防雷装置冲击接地电阻≤10Ω，爬梯及平台荷载试验（均布荷载2kN/m²）无塑性变形。
八、施工组织
8.1 施工进度计划
本工程总工期为60天，具体进度安排如下：
· 第1-5天：施工准备（场地平整、设备进场、材料采购）；
· 第6-15天：基础施工（地质勘察、基坑开挖、混凝土浇筑）；
· 第16-20天：基础养护及验收；
· 第21-40天：塔身安装（钢结构吊装、焊接、校正）；
· 第41-50天：设备安装与调试（监控设备、通讯系统、供电系统）；
· 第51-55天：附属设施施工（爬梯、平台、避雷装置）；
· 第56-60天：竣工验收及整改。
8.2 资源配置
· 人员配置：项目经理1人，技术负责人1人，安全员2人，质量员1人，测量工2人，焊工4人，起重工2人，电工2人，普工8人，总计23人。
· 设备配置：25T汽车吊1台，全站仪1台，水准仪1台，电焊机4台（直流弧焊机，电流300A），角磨机4台，气割设备2套，发电机（50kW）1台，手持工具若干。
· 材料供应：钢材、螺栓、电缆等主要材料需提前15天进场，进场时需提供质量证明文件并进行抽样送检，合格后方可使用。混凝土采用商品混凝土，提前24小时预约供应。
8.3 环境保护
· 施工期环保措施：设置沉淀池（三级，总容积5m³）处理施工废水，严禁直接排放。施工垃圾集中堆放，分类处理（可回收与不可回收），生活垃圾设置封闭式垃圾桶，由环卫部门定期清运。
· 生态保护：施工区域周边设置2米高围挡（采用彩钢板），减少对周边植被的破坏。塔基开挖的土石方需集中堆放，用于后期场地恢复。施工完成后，对场地进行植被恢复（选用当地乡土树种），恢复面积不小于施工占地面积的90%。
· 噪声控制：合理安排施工时间，避免夜间（22:00-6:00）及午休时间（12:00-14:00）进行高噪声作业，必要时设置隔声屏障，噪声排放符合《建筑施工场界环境噪声排放标准》（GB 12523）要求。
九、维护与管理
9.1 日常维护
· 定期检查：每月进行一次常规检查，内容包括：塔身结构有无变形、锈蚀，螺栓有无松动，爬梯及平台有无损坏，设备运行是否正常。每季度进行一次全面检查，包括：接地电阻测试、防雷装置检测、防腐涂层检查、设备性能参数校准。
· 维护记录：建立维护档案，详细记录检查时间、检查内容、发现问题及处理结果，维护记录需保存至少5年。每年编制维护工作报告，报林业主管部门备案。
9.2 故障处理
· 结构故障：发现钢结构变形、焊缝开裂等情况，立即停止使用，设置警戒区，组织专业人员进行评估，制定维修方案（如加固、更换构件等），维修完成后需进行荷载试验，合格后方可恢复使用。
· 设备故障：建立设备故障应急预案，对视频监控、通讯等关键设备配备备用件（如摄像头、电源模块等），故障响应时间不超过2小时，修复时间不超过24小时，确保设备全年无故障运行时间≥98%。
· 自然灾害应对：遭遇台风、暴雨等自然灾害后，需进行全面检查，重点检查基础沉降、塔身垂直度、避雷装置等，确认无安全隐患后方可继续使用。
9.3 管理制度
· 值班制度：瞭望塔实行24小时值班制度，值班人员需每小时进行一次火情巡查，填写《火情监测记录》，发现异常情况立即报告森林防火指挥中心。
· 安全培训：每年组织不少于2次安全培训，内容包括：设备操作、应急处置、森林防火知识等，培训考核合格后方可上岗。
· 档案管理：建立工程技术档案，包括设计图纸、施工记录、验收报告、维护记录等，档案需专人管理，存放于干燥通风的档案室，保存期限不低于30年。
十、验收标准与流程
10.1 验收依据
本工程验收严格按照以下标准执行：
· 《钢结构工程施工质量验收标准》（GB 50205）
· 《高耸结构设计规范》（GB 50135）
· 《森林防火瞭望塔技术规程》（LY/T 2577）
· 《建筑物防雷工程施工与质量验收规范》（GB 50601）
· 工程设计图纸及相关技术文件
10.2 验收内容
1. 基础工程：基础尺寸、混凝土强度、预埋件位置偏差、接地电阻等；
2. 结构工程：塔身垂直度、构件尺寸偏差、焊缝质量、螺栓扭矩、防腐涂层厚度等；
3. 设备系统：视频监控图像质量、识别准确率、通讯距离及清晰度、气象数据采集精度等；
4. 安全设施：爬梯及平台安全性、防护栏杆高度、避雷装置保护范围、消防器材配置等。
10.3 验收流程
1. 施工单位自检：施工单位完成全部工程内容后，进行自检，自检合格后提交《竣工验收申请报告》及相关资料；
2. 监理验收：监理单位对工程质量进行验收，出具《监理评估报告》；
3. 第三方检测：委托第三方检测机构对结构安全性能、设备功能等进行检测，出具检测报告；
4. 竣工验收：由建设单位组织设计、施工、监理等单位进行竣工验收，形成《竣工验收记录》，验收合格后签署《竣工验收证书》；
5. 备案：竣工验收合格后15日内，向当地林业主管部门及建设行政主管部门办理备案手续。
本方案未尽事宜，需严格按照国家现行有关规范标准执行，确保工程质量与安全。
