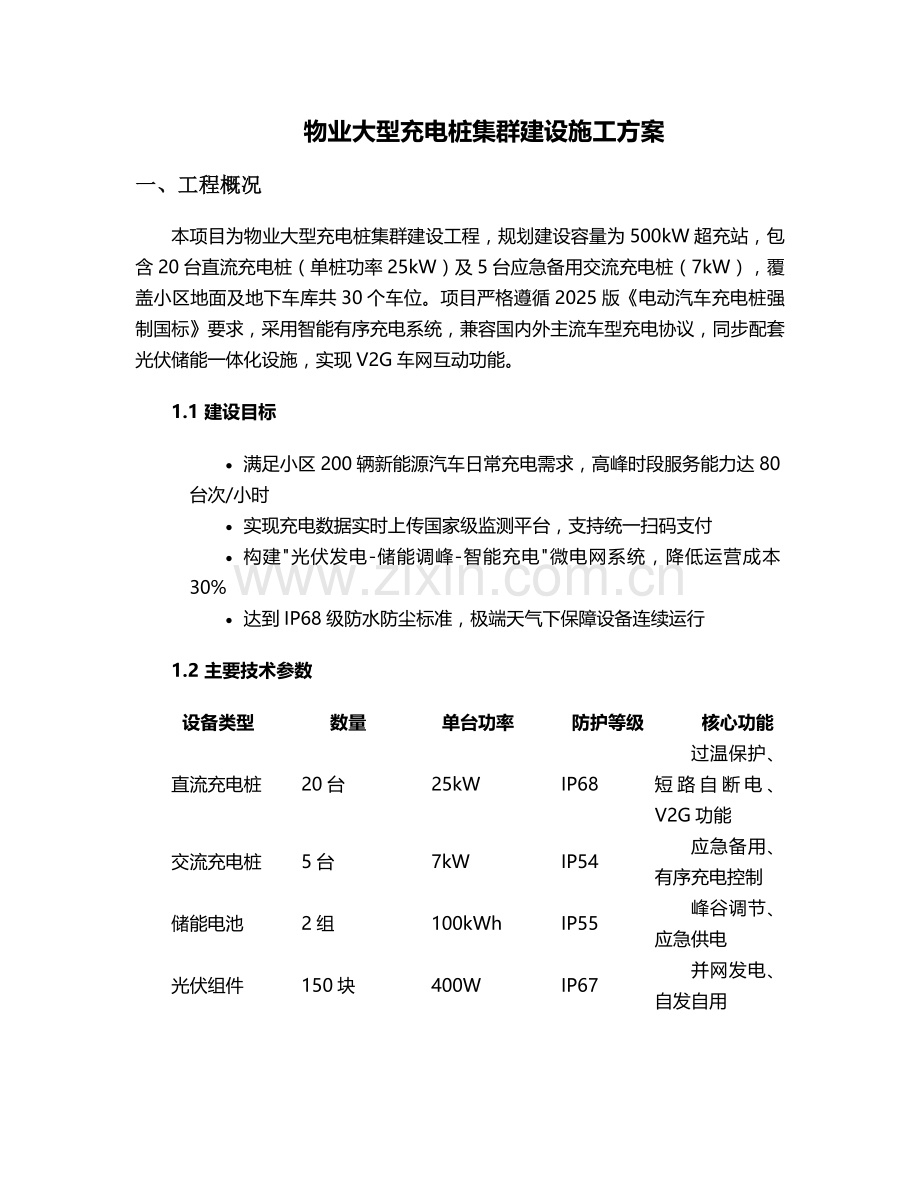

物业大型充电桩集群建设施工方案
一、工程概况
本项目为物业大型充电桩集群建设工程，规划建设容量为500kW超充站，包含20台直流充电桩（单桩功率25kW）及5台应急备用交流充电桩（7kW），覆盖小区地面及地下车库共30个车位。项目严格遵循2025版《电动汽车充电桩强制国标》要求，采用智能有序充电系统，兼容国内外主流车型充电协议，同步配套光伏储能一体化设施，实现V2G车网互动功能。
1.1 建设目标
· 满足小区200辆新能源汽车日常充电需求，高峰时段服务能力达80台次/小时
· 实现充电数据实时上传国家级监测平台，支持统一扫码支付
· 构建"光伏发电-储能调峰-智能充电"微电网系统，降低运营成本30%
· 达到IP68级防水防尘标准，极端天气下保障设备连续运行
1.2 主要技术参数
设备类型
数量
单台功率
防护等级
核心功能
直流充电桩
20台
25kW
IP68
过温保护、短路自断电、V2G功能
交流充电桩
5台
7kW
IP54
应急备用、有序充电控制
储能电池
2组
100kWh
IP55
峰谷调节、应急供电
光伏组件
150块
400W
IP67
并网发电、自发自用
二、施工准备
2.1 现场勘查
施工前需完成三项核心勘查工作：
1. 电力容量评估：联系供电部门检测小区变压器负载余量，当前容量需≥800kVA，如不足需实施增容改造。采用红外热成像仪检测电缆温度，确保线路载流量满足施工要求。
2. 场地测量：使用全站仪对安装区域进行三维建模，重点标注地下管线走向（燃气管道需保持3米安全距离）、消防通道宽度（≥4米）及排水坡度（≥2%）。
3. 地质勘察：地下车位需检测楼板承重（≥2kN/m²），地面车位需进行土壤电阻率测试（≤4Ω·m），达不到要求时采用换土或降阻剂处理。
2.2 材料准备
所有进场材料需提供出厂合格证及第三方检测报告，关键材料技术要求如下：
· 电缆：采用YJV22-0.6/1kV-4×70+1×35阻燃铠装电缆，绝缘层厚度≥1.2mm，导体直流电阻≤0.268Ω/km
· 充电桩：具备CCC认证，内置智能故障诊断系统，响应时间≤0.1秒
· 配电箱：配置三段式保护断路器（短路瞬时保护≤0.1s，短延时保护0.3-0.5s，长延时保护5-10s）
· 基础材料：C30混凝土（抗渗等级P6）、热镀锌角钢（∠50×5，锌层厚度≥85μm）
2.3 手续办理
需完成四项法定程序：
1. 向住建部门提交《充电桩建设备案表》及施工图纸
2. 到消防救援机构办理消防设计审查（重点说明消防设施改造方案）
3. 与供电部门签订《高压供用电合同》及《并网调度协议》
4. 组织业主召开听证会，获得三分之二以上业主书面同意
三、施工流程
3.1 基础施工
3.1.1 混凝土基础浇筑
1. 按设计尺寸开挖基坑（深800mm×宽600mm），采用机械开挖与人工修整结合，基坑边坡坡度1:0.5
2. 铺设100mm厚级配砂石垫层，使用平板振动器振捣密实（振捣时间≥30s）
3. 绑扎双层钢筋网（Φ12mm HRB400钢筋，间距150mm×150mm），保护层厚度50mm
4. 支模采用18mm厚多层板，使用Φ48mm钢管加固（间距≤600mm），模板接缝处粘贴海绵条防漏浆
5. 混凝土浇筑采用泵送工艺，坍落度控制在180±20mm，初凝前完成二次抹面，覆盖薄膜养护≥14天
3.1.2 电缆沟施工
1. 沿车位划线开挖电缆沟（深700mm×宽500mm），沟底铺设200mm厚细砂垫层
2. 安装MPP电力管（Φ150mm，壁厚8mm），管间连接采用热熔对接，接口处做防腐处理
3. 沟内设置集水井（间距50m），安装Φ100mm排水泵，排水坡度≥0.5%
4. 回填采用分层夯实（每层300mm），压实系数≥0.93，表面铺设200mm×200mm透水砖
3.2 设备安装
3.2.1 充电桩固定
1. 采用M12×100mm膨胀螺栓（材质304不锈钢）固定设备基础，钻孔直径23mm，深度≥110mm，孔内注入环氧树脂锚固剂
2. 壁挂式充电桩安装高度1.4m（操作面板中心距地），落地式充电桩基础高出地面300mm，防止积水浸泡
3. 设备安装垂直度偏差≤1.5mm/m，同排设备间距2.5m，排列直线度偏差≤5mm/10m
4. 充电枪挂钩安装高度1.2m，线缆采用波纹管保护，弯曲半径≥12倍线缆直径
3.2.2 电气接线
1. 主电缆敷设前进行绝缘电阻测试（≥100MΩ），三相线采用黄绿红分相标识，零线为淡蓝色，地线为黄绿双色
2. 铜排连接采用力矩扳手紧固（M10螺栓力矩值35-40N·m），接触面搪锡处理，外用热缩管防护
3. 二次回路接线采用1.5mm²多股软线，端子排编号与图纸一一对应，每个端子接线不超过2根
4. 接地系统采用TN-S制，接地极采用60×60×5mm镀锌角钢，埋深≥2.5m，接地电阻≤1Ω
3.3 系统调试
3.3.1 分系统调试
1. 供电系统：模拟三相短路试验，验证断路器三段保护功能；进行电压波动测试（±10%额定电压），设备应正常工作
2. 充电系统：使用模拟负载测试充电桩输出特性，在20%-100%负载范围内，电流偏差≤±2%
3. 储能系统：充放电循环测试50次，容量衰减率应≤3%；切换时间≤50ms（从市电中断到储能供电）
4. 光伏系统：在标准测试条件下（1000W/m²，25℃），转换效率应≥18%
3.3.2 联合调试
1. 进行满负荷联动试车，20台直流桩同时运行2小时，监测系统温升≤40K
2. 模拟极端工况（高温40℃、低温-20℃、湿度95%），设备连续运行48小时无故障
3. 测试V2G功能，实现电动汽车向电网反向输电，响应时间≤100ms
4. 数据上传测试，充电记录、故障信息上传成功率需达100%，延迟≤5s
四、质量控制
4.1 关键工序控制点
工序名称
控制指标
检验方法
频次
电缆压接
端子握着力≥1.2kN
拉力测试
每50个端子一组
混凝土养护
7天强度≥85%设计值
回弹仪检测
每天一次
接地电阻
≤1Ω
接地电阻测试仪
送电前必检
绝缘电阻
≥100MΩ
兆欧表
每台设备安装后
4.2 质量通病防治
1. 电缆接头过热：采用液压压接工艺（六角形模具）；铜铝过渡接头使用铜铝复合端子
2. 混凝土开裂：掺加聚丙烯纤维（掺量0.9kg/m³）；设置伸缩缝（间距≤6m）
3. 设备倾斜：基础施工时采用可调式模板；安装后定期监测（每月一次）
4. 信号干扰：通信线缆采用屏蔽双绞线；与强电电缆间距≥300mm
五、安全管理
5.1 施工安全
1. 用电安全：现场临时用电采用三级配电两级保护，配电箱安装RCD（额定剩余动作电流30mA，动作时间≤0.1s）；潮湿环境作业使用24V安全电压
2. 高空作业：搭设满堂脚手架（步距≤1.8m，立杆间距≤1.5m）；作业人员佩戴双钩安全带，设置安全母绳
3. 动火作业：办理动火许可证，配备2具4kg干粉灭火器；焊接作业下方设置接火斗，清除10m范围内可燃物
4. 有限空间：地下车库施工时，强制通风（风量≥3次/h）；使用四合一气体检测仪，氧含量保持在19.5%-23.5%
5.2 设备安全
1. 充电桩安装防误操作联锁装置，未连接车辆时无法启动充电
2. 配置电弧故障断路器（AFDD），故障电弧检测响应时间≤100ms
3. 建立设备电子身份档案，记录安装、维修、检测全生命周期信息
4. 制定应急预案，每季度进行消防演练（模拟充电桩起火事故处置）
六、进度计划
本项目总工期60天，采用Project软件进行进度控制，关键节点如下：
· 第1-5天：完成现场勘查及图纸会审
· 第6-15天：基础施工及电缆沟开挖
· 第16-25天：设备安装及电缆敷设
· 第26-35天：分系统调试
· 第36-45天：联合调试及试运行
· 第46-55天：人员培训及数据对接
· 第56-60天：竣工验收及资料移交
采用BIM技术进行4D进度模拟，当实际进度与计划偏差超过3天时，启动赶工措施（增加作业班组、延长作业时间等）。
七、验收标准
7.1 工程验收
1. 观感质量：设备排列整齐，标识清晰；电缆走向顺直，固定牢固；接地装置连接可靠
2. 功能测试：连续72小时满负荷运行，设备无故障；数据上传完整率100%；应急响应时间≤1分钟
3. 资料验收：竣工图纸（含电子版）、设备合格证、检测报告、隐蔽工程记录等资料齐全
7.2 运行考核
试运行期3个月，需达到以下指标：
· 设备平均无故障工作时间（MTBF）≥8760小时
· 充电服务可用率≥99%
· 计量误差≤±1%
· 用户投诉率≤0.5次/千台次
八、运维管理
8.1 日常维护
1. 每日巡检：检查设备运行状态指示灯、电缆有无破损、接地是否松动
2. 每周保养：清洁充电枪头（使用专用清洁剂）；测试急停按钮功能；检查防雷装置
3. 月度检测：测量接地电阻；校准计量装置；检查储能电池SOC（State of Charge）
8.2 智能运维
建立云平台监控系统，实现三项核心功能：
1. 远程诊断：通过大数据分析预测设备故障，提前生成维护工单
2. 负荷调度：根据电网峰谷电价，自动调整充电时段，降低用电成本
3. 资产管理：记录设备运行数据，评估剩余寿命，制定更换计划
8.3 应急预案
1. 停电处理：自动切换至储能供电，保障基本充电服务（维持30%负载）
2. 设备故障：启用备用充电桩，4小时内完成抢修
3. 火灾事故：启动气体灭火系统，同时切断区域电源，消防联动报警
本方案实施过程中，需严格执行《电力工程电缆设计规范》GB50217、《低压配电设计规范》GB50054等标准，所有隐蔽工程需经监理验收签字后方可进入下道工序。施工完成后，需通过供电部门、消防部门及市场监管部门联合验收，取得《充电桩运营许可证》方可正式投入使用。
