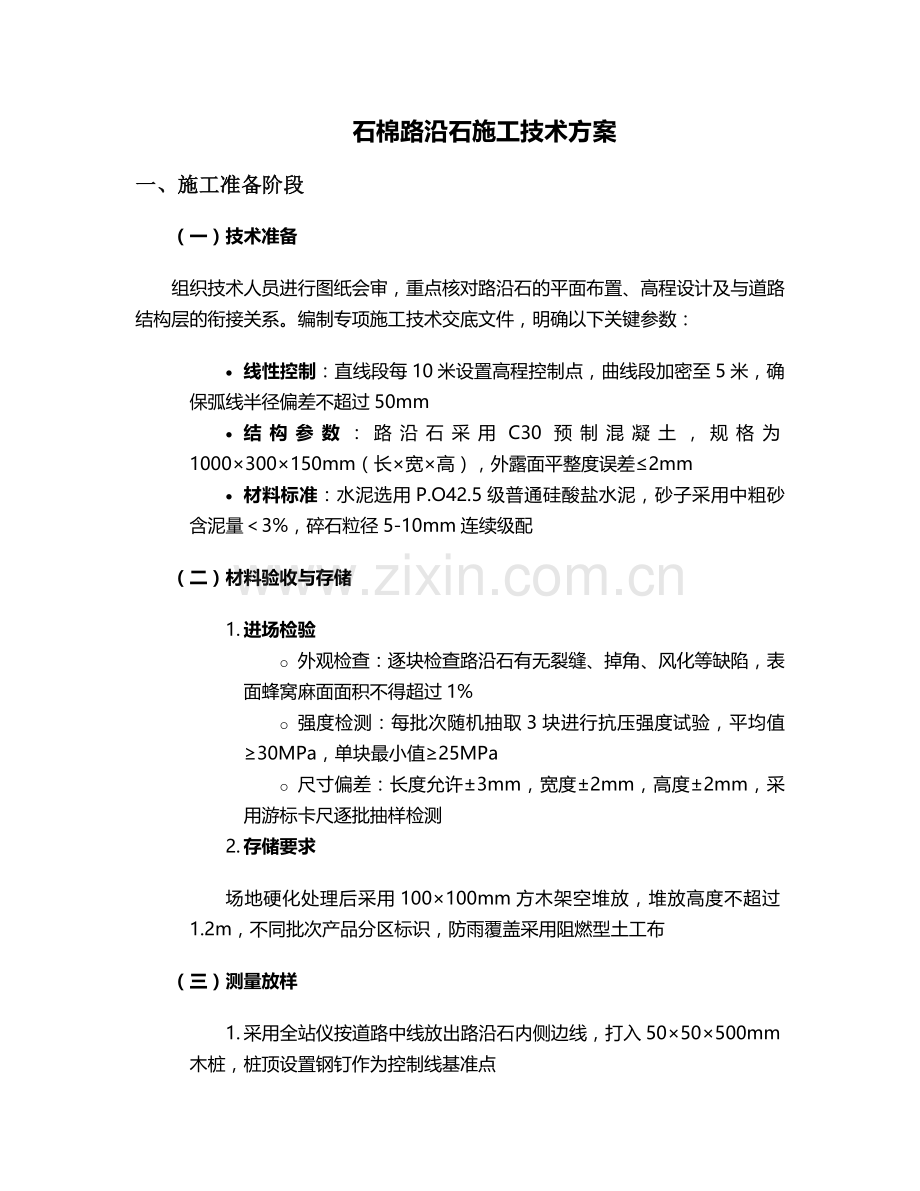

石棉路沿石施工技术方案
一、施工准备阶段
（一）技术准备
组织技术人员进行图纸会审，重点核对路沿石的平面布置、高程设计及与道路结构层的衔接关系。编制专项施工技术交底文件，明确以下关键参数：
· 线性控制：直线段每10米设置高程控制点，曲线段加密至5米，确保弧线半径偏差不超过50mm
· 结构参数：路沿石采用C30预制混凝土，规格为1000×300×150mm（长×宽×高），外露面平整度误差≤2mm
· 材料标准：水泥选用P.O42.5级普通硅酸盐水泥，砂子采用中粗砂含泥量＜3%，碎石粒径5-10mm连续级配
（二）材料验收与存储
1. 进场检验
o 外观检查：逐块检查路沿石有无裂缝、掉角、风化等缺陷，表面蜂窝麻面面积不得超过1%
o 强度检测：每批次随机抽取3块进行抗压强度试验，平均值≥30MPa，单块最小值≥25MPa
o 尺寸偏差：长度允许±3mm，宽度±2mm，高度±2mm，采用游标卡尺逐批抽样检测
2. 存储要求
场地硬化处理后采用100×100mm方木架空堆放，堆放高度不超过1.2m，不同批次产品分区标识，防雨覆盖采用阻燃型土工布
（三）测量放样
1. 采用全站仪按道路中线放出路沿石内侧边线，打入50×50×500mm木桩，桩顶设置钢钉作为控制线基准点

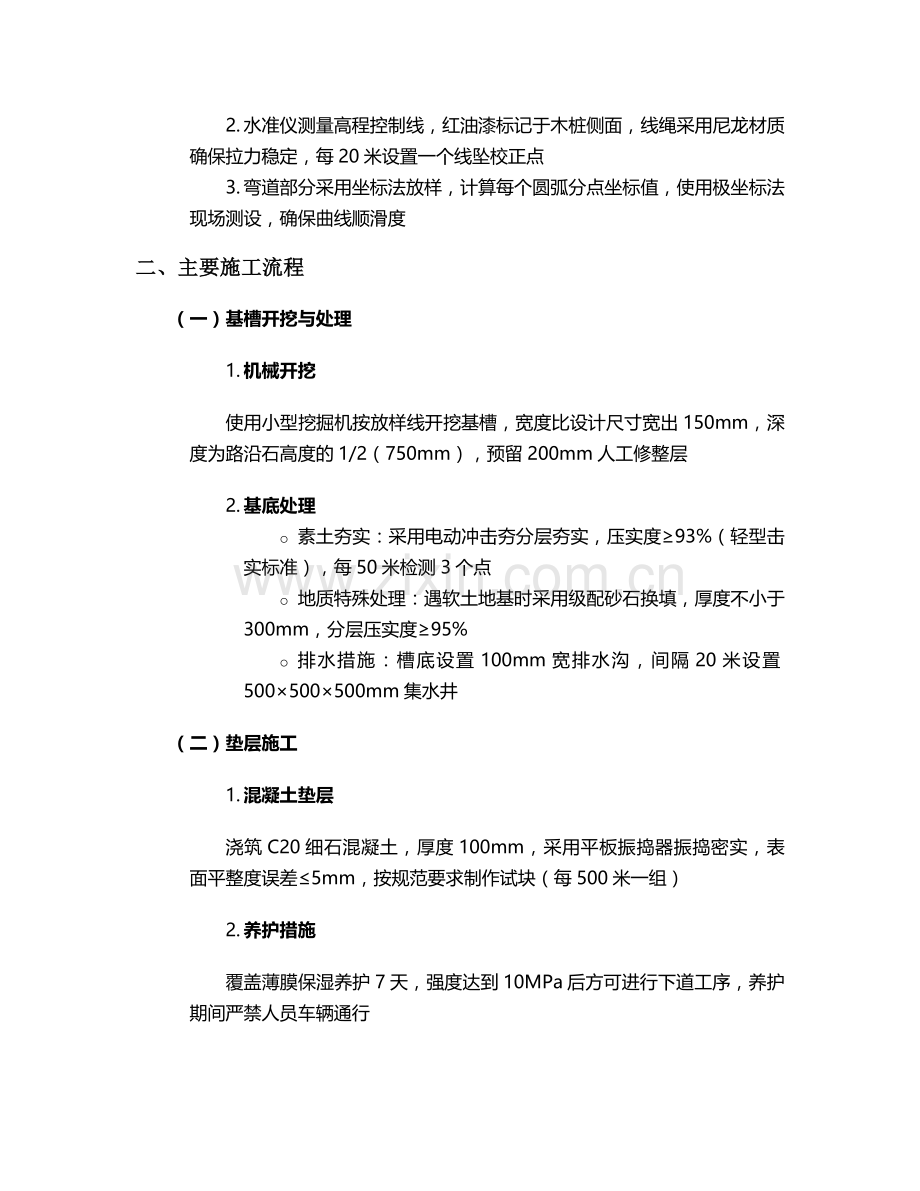

2. 水准仪测量高程控制线，红油漆标记于木桩侧面，线绳采用尼龙材质确保拉力稳定，每20米设置一个线坠校正点
3. 弯道部分采用坐标法放样，计算每个圆弧分点坐标值，使用极坐标法现场测设，确保曲线顺滑度
二、主要施工流程
（一）基槽开挖与处理
1. 机械开挖
使用小型挖掘机按放样线开挖基槽，宽度比设计尺寸宽出150mm，深度为路沿石高度的1/2（750mm），预留200mm人工修整层
2. 基底处理
o 素土夯实：采用电动冲击夯分层夯实，压实度≥93%（轻型击实标准），每50米检测3个点
o 地质特殊处理：遇软土地基时采用级配砂石换填，厚度不小于300mm，分层压实度≥95%
o 排水措施：槽底设置100mm宽排水沟，间隔20米设置500×500×500mm集水井
（二）垫层施工
1. 混凝土垫层
浇筑C20细石混凝土，厚度100mm，采用平板振捣器振捣密实，表面平整度误差≤5mm，按规范要求制作试块（每500米一组）
2. 养护措施
覆盖薄膜保湿养护7天，强度达到10MPa后方可进行下道工序，养护期间严禁人员车辆通行
（三）路沿石安装
1. 座浆施工
铺设30mm厚M10水泥砂浆（配合比水泥:砂=1:2.5），采用灰铲均匀摊铺，宽度超出路沿石侧面20mm
2. 安砌工艺
o 采用"挂双线"控制法，内侧边线控制平面位置，顶面高程线控制标高
o 路沿石就位时采用橡皮锤轻击调整，不得使用铁锤直接敲击
o 相邻块体接缝预留8mm缝隙，采用3mm厚聚乙烯板作为临时隔缝材料
o 弯道处采用定制弧形路沿石，工厂预制加工确保弧线顺滑，接缝宽度控制在5-10mm
3. 后背加固
安装完成后及时浇筑C15混凝土靠背，宽度300mm，高度与路沿石平齐，插入Φ10@500mm钢筋与基层连接，采用小型振捣棒振捣密实
（四）接缝处理
1. 清缝
剔除缝内杂物，采用高压水枪冲洗，深度不小于20mm，确保缝壁湿润无浮灰
2. 勾缝施工
o 采用1:2.5水泥砂浆（掺加5%防水剂），使用专用勾缝器分层填塞，深度不小于15mm
o 勾凹缝处理，缝面低于路沿石表面2mm，确保线条顺直，阴阳角处做45°倒角处理
o 初凝后用湿抹布清理表面残留砂浆，24小时后覆盖养护
（五）回填与压实
1. 路沿石内侧采用级配砂石回填，分层厚度200mm，小型压路机静压3遍，压实度≥93%
2. 外侧采用素土回填，宽度不小于500mm，蛙式打夯机夯击4遍，每层虚铺厚度≤250mm
三、质量控制体系
（一）过程检验标准
检验项目
允许偏差
检验方法
检验频率
直顺度
10mm/20m
拉20m线量取最大值
每200m测3处
相邻块高差
≤3mm
水平尺+塞尺
每100m测10点
顶面高程
±10mm
水准仪
每50m测1点
缝宽
±2mm
塞尺
每20m测5处
后背压实度
≥90%
环刀法
每100m测3点
（二）关键控制点
1. 高程控制
采用"三线控制法"：道路中线、路沿石内侧边线、顶面高程线，每日施工前复核控制点高程
2. 稳定性控制
o 安砌后24小时内严禁碰撞，设置临时防护栏杆（高度1.2m）
o 混凝土靠背强度达到设计强度70%后方可开放交通
o 冬季施工时采取保温措施，确保混凝土养护温度不低于5℃
3. 外观质量
o 表面清洁度：无明显污渍、水泥痕迹，采用中性清洁剂定期维护
o 色泽一致性：同批次产品色差控制在3以内（采用色差仪检测）
o 接缝美观度：缝隙均匀一致，勾缝饱满光滑，无断缝、瞎缝
（三）质量通病防治
1. 路沿石倾斜
o 成因：基底不实、回填不密实、安砌未挂线
o 防治：加强基底处理，采用平板载荷试验确保地基承载力≥150kPa；回填时采用小型夯实机械；安装时严格执行双线控制
2. 勾缝脱落
o 成因：砂浆配比不当、养护不及时、缝内杂物未清理
o 防治：采用机械搅拌砂浆（搅拌时间≥90秒）；勾缝后覆盖薄膜养护14天；清缝采用专用钢丝刷配合高压水枪
3. 线性不顺
o 成因：控制点间距过大、曲线段未加密、测量误差
o 防治：直线段控制点间距≤10m，曲线段≤5m；采用CAD辅助放样，提前计算曲线要素；使用2mm钢丝作为控制线
四、安全文明施工
（一）安全防护措施
1. 个人防护
作业人员必须佩戴安全帽、反光背心、防滑鞋，切割作业时配备防护眼镜和防尘口罩
2. 临时用电
o 采用TN-S接零保护系统，配电箱设置二级漏电保护（动作电流30mA，0.1s）
o 电动工具使用前检测绝缘电阻≥2MΩ，电缆架空高度≥2.5m
3. 基坑防护
基槽开挖深度超过1.2m时设置1.2m高防护栏杆，刷红白警示漆，夜间设置LED警示灯，坡率按1:0.5放坡，坡面覆盖防尘网
（二）文明施工要求
1. 材料管理
o 路沿石堆放整齐，标识牌注明规格、数量、进场日期、检验状态
o 水泥、砂子等材料设置防雨棚，地面硬化处理并设置排水沟
2. 扬尘控制
o 施工现场主要道路硬化处理，每日洒水3次（早中晚各一次）
o 砂浆搅拌机设置封闭棚，安装雾炮机降尘，PM10浓度控制在0.5mg/m³以下
3. 噪声管理
控制施工时间（7:00-12:00，14:00-20:00），破碎机等设备设置隔音罩，噪声排放符合《建筑施工场界环境噪声排放标准》
五、施工进度计划
（一）进度控制节点
· 材料进场验收：开工前3天完成
· 测量放样：每500米路段1天
· 基槽开挖：每天完成200米
· 垫层施工：每天完成150米
· 路沿石安装：每天完成100米
· 接缝处理：滞后安装工序2天
· 验收整改：每1000米路段1天
（二）资源配置计划
1. 人员配置
测量工2人，砌筑工6人，混凝土工4人，普工8人，机械操作工3人，质量员1人，安全员1人
2. 机械配置
全站仪1台，水准仪2台，小型挖掘机1台，砂浆搅拌机1台，振动压路机1台，发电机1台（7.5kW）
六、验收标准与流程
（一）分项工程验收
1. 基础验收
o 混凝土垫层强度达到设计要求，表面平整度≤5mm
o 基槽尺寸偏差：宽度±50mm，深度±30mm，轴线位移≤15mm
2. 安装验收
o 外观检查：表面清洁，线条顺直，无破损、裂缝
o 实测实量：按检验批划分，每个检验批抽检10%且不少于3处
（二）竣工验收资料
1. 原材料出厂合格证及复试报告
2. 混凝土试块强度检测报告
3. 施工测量记录（含放样、复核数据）
4. 隐蔽工程验收记录（基槽、回填等）
5. 分项工程检验批质量验收记录
6. 施工影像资料（每道工序留存照片）
本方案严格遵循《城镇道路工程施工与质量验收规范》相关要求，施工过程中需接受监理单位全程监督，关键工序实行"样板引路"制度，首段50米施工完成后组织联合验收，合格后方可大面积施工。所有检测数据需经第三方检测机构确认，确保工程质量符合设计使用年限15年的要求。
