抛丸喷砂施工方案.doc

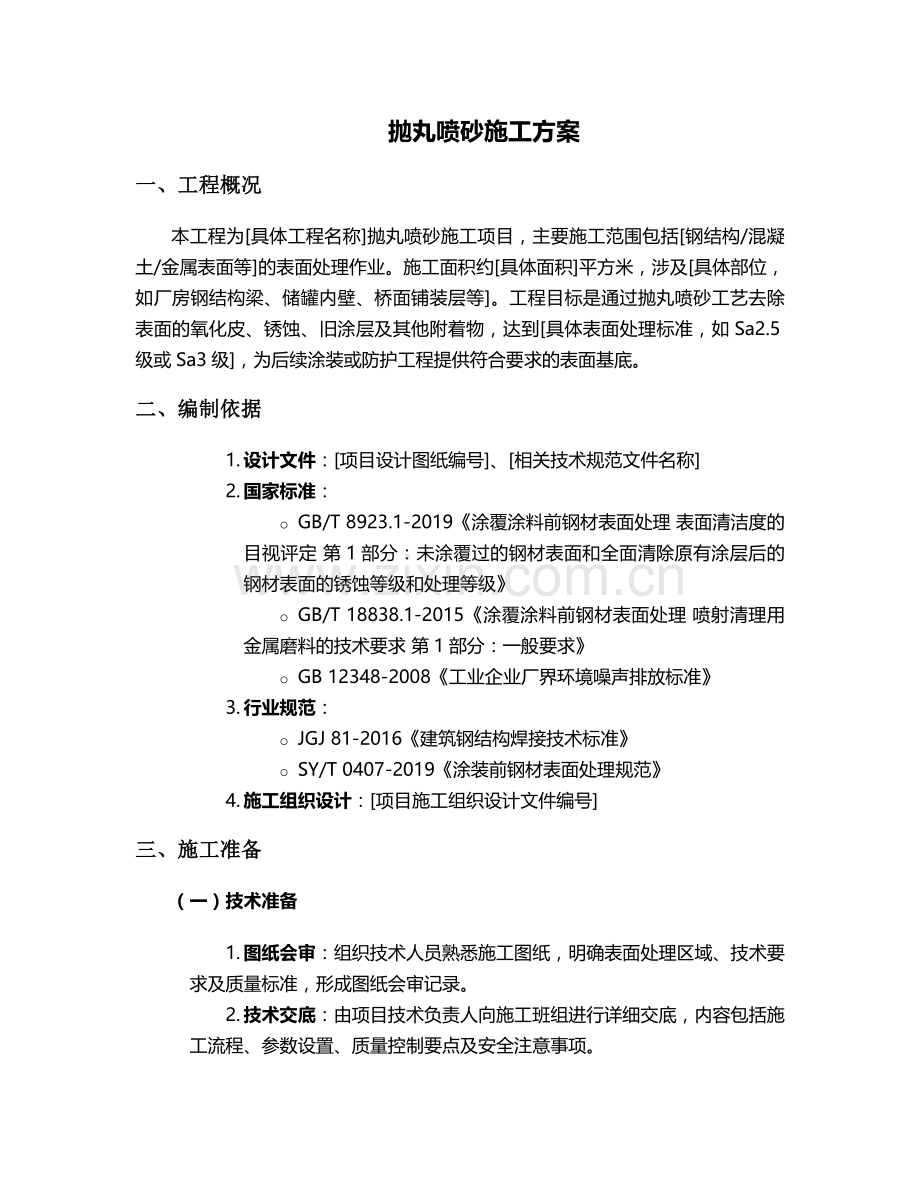

抛丸喷砂施工方案
一、工程概况
本工程为[具体工程名称]抛丸喷砂施工项目，主要施工范围包括[钢结构/混凝土/金属表面等]的表面处理作业。施工面积约[具体面积]平方米，涉及[具体部位，如厂房钢结构梁、储罐内壁、桥面铺装层等]。工程目标是通过抛丸喷砂工艺去除表面的氧化皮、锈蚀、旧涂层及其他附着物，达到[具体表面处理标准，如Sa2.5级或Sa3级]，为后续涂装或防护工程提供符合要求的表面基底。
二、编制依据
1. 设计文件：[项目设计图纸编号]、[相关技术规范文件名称]
2. 国家标准：
o GB/T 8923.1-2019《涂覆涂料前钢材表面处理 表面清洁度的目视评定 第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级》
o GB/T 18838.1-2015《涂覆涂料前钢材表面处理 喷射清理用金属磨料的技术要求 第1部分：一般要求》
o GB 12348-2008《工业企业厂界环境噪声排放标准》
3. 行业规范：
o JGJ 81-2016《建筑钢结构焊接技术标准》
o SY/T 0407-2019《涂装前钢材表面处理规范》
4. 施工组织设计：[项目施工组织设计文件编号]
三、施工准备
（一）技术准备
1. 图纸会审：组织技术人员熟悉施工图纸，明确表面处理区域、技术要求及质量标准，形成图纸会审记录。
2. 技术交底：由项目技术负责人向施工班组进行详细交底，内容包括施工流程、参数设置、质量控制要点及安全注意事项。

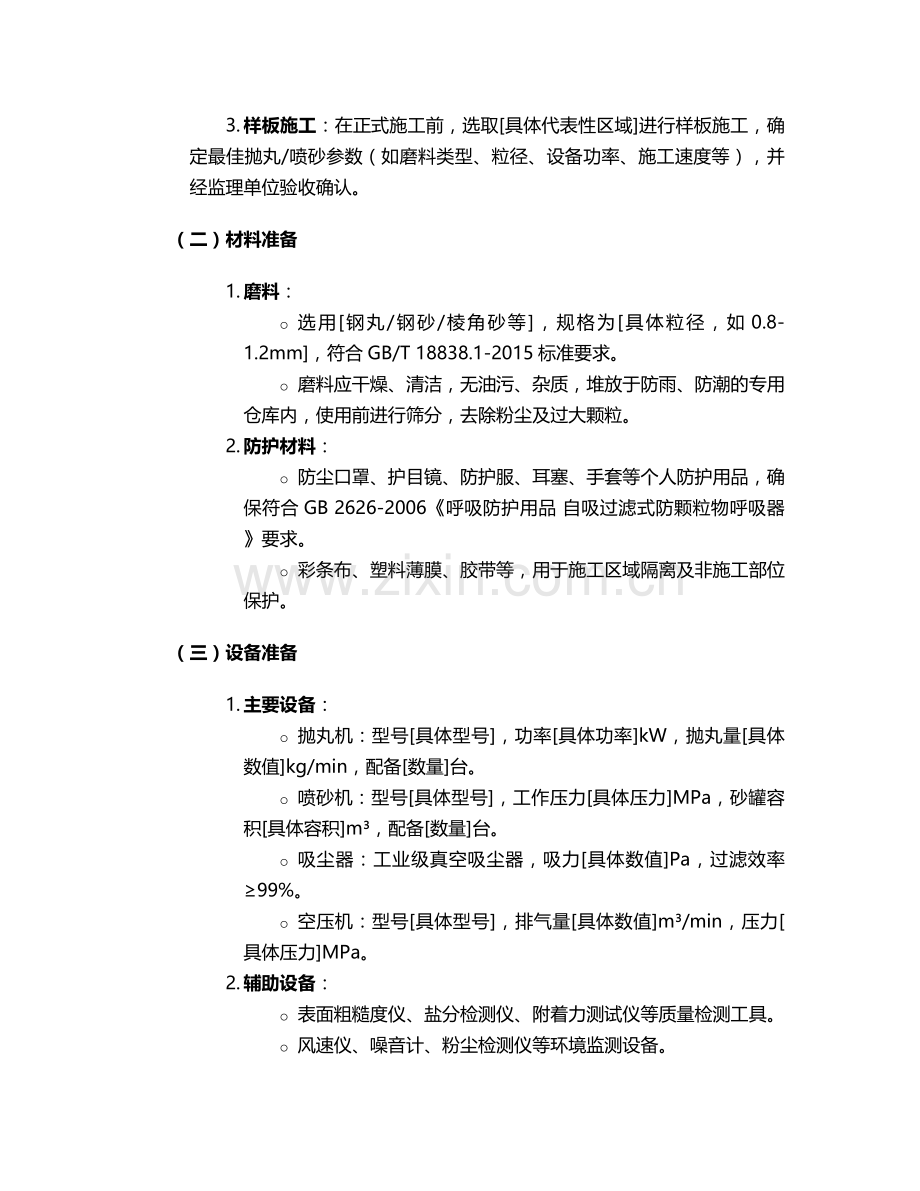

3. 样板施工：在正式施工前，选取[具体代表性区域]进行样板施工，确定最佳抛丸/喷砂参数（如磨料类型、粒径、设备功率、施工速度等），并经监理单位验收确认。
（二）材料准备
1. 磨料：
o 选用[钢丸/钢砂/棱角砂等]，规格为[具体粒径，如0.8-1.2mm]，符合GB/T 18838.1-2015标准要求。
o 磨料应干燥、清洁，无油污、杂质，堆放于防雨、防潮的专用仓库内，使用前进行筛分，去除粉尘及过大颗粒。
2. 防护材料：
o 防尘口罩、护目镜、防护服、耳塞、手套等个人防护用品，确保符合GB 2626-2006《呼吸防护用品 自吸过滤式防颗粒物呼吸器》要求。
o 彩条布、塑料薄膜、胶带等，用于施工区域隔离及非施工部位保护。
（三）设备准备
1. 主要设备：
o 抛丸机：型号[具体型号]，功率[具体功率]kW，抛丸量[具体数值]kg/min，配备[数量]台。
o 喷砂机：型号[具体型号]，工作压力[具体压力]MPa，砂罐容积[具体容积]m³，配备[数量]台。
o 吸尘器：工业级真空吸尘器，吸力[具体数值]Pa，过滤效率≥99%。
o 空压机：型号[具体型号]，排气量[具体数值]m³/min，压力[具体压力]MPa。
2. 辅助设备：
o 表面粗糙度仪、盐分检测仪、附着力测试仪等质量检测工具。
o 风速仪、噪音计、粉尘检测仪等环境监测设备。
o 叉车、手推车等物料运输工具。
3. 设备检查：施工前对所有设备进行调试和试运行，确保性能完好，连接紧固，电气系统安全可靠。
（四）现场准备
1. 场地清理：清除施工区域内的障碍物、杂物及易燃物品，平整场地，做好排水措施。
2. 区域隔离：采用彩条布或围挡设置施工隔离区，高度不低于[具体高度]m，悬挂警示标识（如“注意扬尘”“必须佩戴防护用品”等）。
3. 非施工部位保护：对邻近的设备、管道、门窗等非施工部位，采用塑料薄膜和胶带进行密封覆盖。
4. 临时设施：搭建临时材料仓库、设备停放区及工人休息区，确保远离明火和电源。
四、施工工艺
（一）工艺流程
施工准备→表面预处理→抛丸/喷砂作业→表面清理→质量检验→工序交接
（二）表面预处理
1. 油污清除：采用溶剂清洗或碱洗法去除表面油污，清洗后用干净抹布擦干。
2. 焊渣打磨：对焊接部位的焊渣、飞溅物，使用角磨机进行打磨处理，使其与母材表面齐平。
3. 缺陷修补：检查表面是否存在裂纹、凹陷等缺陷，如有需提前进行修补，修补后打磨平整。
（三）抛丸施工
1. 参数设置：
o 抛丸机行走速度：[具体速度]m/min
o 磨料粒径：[具体粒径]mm
o 抛丸角度：与表面呈[具体角度]°
o 设备距离：喷嘴与表面距离[具体距离]cm
2. 操作要点：
o 启动抛丸机前，先开启吸尘器，确保粉尘得到有效收集。
o 施工时采用“先里后外、先上后下”的顺序，重叠区域控制在[具体重叠率]%，避免漏喷。
o 对于边角、凹槽等复杂部位，应适当降低行走速度，增加抛丸时间。
o 施工过程中定期检查磨料余量，及时补充，确保抛丸效果均匀。
（四）喷砂施工
1. 参数设置：
o 喷砂压力：[具体压力]MPa
o 砂罐气压：[具体压力]MPa
o 喷嘴直径：[具体直径]mm
o 喷射角度：与表面呈[具体角度]°（常规为45°-90°）
2. 操作要点：
o 喷砂前检查空压机压力是否稳定，砂罐内磨料是否充足。
o 手持喷枪时保持匀速移动，喷射距离控制在[具体距离]cm，避免距离过近导致表面损伤或过远影响效率。
o 对于大面积施工，可采用分区作业，每个区域完成后及时清理粉尘，避免二次污染。
o 施工人员应轮换作业，避免疲劳操作，每人连续作业时间不超过[具体时长]分钟。
（五）表面清理
1. 粉尘清除：抛丸/喷砂作业完成后，立即使用吸尘器对表面进行彻底吸尘，清除残留的磨料和粉尘。
2. 吹净处理：对于吸尘器难以到达的部位，采用压缩空气（压力≤0.4MPa）进行吹净，确保无可见粉尘。
3. 表面检查：清理后检查表面是否存在漏处理或处理不彻底的部位，如有需进行补喷。
五、质量控制
（一）质量标准
1. 表面清洁度：达到Sa2.5级（非常彻底的喷射清理），即表面无可见的油脂、污垢、氧化皮、铁锈和油漆涂层等附着物，残留物应是牢固附着的；或Sa3级（彻底的喷射清理），即表面呈现均匀的金属色泽，无任何残留物。
2. 表面粗糙度：根据后续涂层要求，控制表面粗糙度在[具体范围]μm（如50-80μm）。
3. 附着力：处理后的表面与涂层的附着力应≥[具体数值]MPa（如5MPa）。
（二）检验方法
1. 外观检查：采用目视法对照GB/T 8923.1-2019标准中的图片，评定表面清洁度等级。
2. 粗糙度检测：使用表面粗糙度仪，每[具体面积]平方米检测一个点，记录测量值，确保符合要求。
3. 盐分检测：采用盐分检测仪，在表面随机选取[具体数量]个点进行检测，盐分含量应≤[具体数值]mg/m²（如50mg/m²）。
4. 附着力测试：在施工完成后的样板上，按照GB/T 5210-2006《色漆和清漆 拉开法附着力试验》进行测试。
（三）质量记录
1. 施工过程中如实填写《抛丸喷砂施工记录表》，内容包括施工时间、部位、设备参数、操作人员、检验结果等。
2. 质量检验形成《表面处理质量检验报告》，由质检员和监理工程师签字确认。
3. 所有检测数据和记录应整理归档，作为工程验收的依据。
六、安全文明施工
（一）安全管理
1. 人员培训：施工人员必须经过岗前安全培训，考核合格后方可上岗，特种作业人员（如电工、焊工）需持有效证件。
2. 个人防护：作业时必须佩戴防尘口罩、护目镜、防护服、耳塞、手套等防护用品，严禁裸露皮肤接触磨料和粉尘。
3. 设备安全：定期检查设备的安全防护装置（如防护罩、急停按钮），确保其功能正常；电气设备接地电阻≤4Ω。
4. 消防安全：施工现场配备足够数量的灭火器（每50㎡不少于2具），严禁在施工区域吸烟或使用明火。
（二）环境保护
1. 粉尘控制：
o 抛丸/喷砂设备必须配备高效吸尘器，确保粉尘排放浓度≤[具体数值]mg/m³。
o 施工区域保持相对密闭，必要时采取洒水降尘措施。
2. 噪声控制：
o 选用低噪声设备，对高噪声设备采取减振、隔声措施。
o 合理安排施工时间，避免夜间（22:00-6:00）施工，噪声排放符合GB 12348-2008标准要求。
3. 废弃物处理：
o 收集的废磨料、粉尘等废弃物，分类存放于密封容器中，交由有资质的单位进行处理。
o 清洗油污的废抹布、溶剂等危险废物，单独存放并贴标识，严格按照环保规定处置。
（三）文明施工
1. 现场管理：材料、设备堆放整齐，施工道路畅通，保持现场整洁。
2. 扬尘监测：在施工区域设置粉尘监测点，每[具体时间]小时监测一次，超标时立即停止作业并采取整改措施。
3. 协调沟通：加强与其他施工班组的协调，避免交叉作业干扰，确保施工有序进行。
七、应急预案
（一）火灾事故应急
1. 立即停止作业，切断电源，组织人员使用现场灭火器进行扑救。
2. 若火势较大，拨打119报警，同时组织人员疏散和重要物资转移。
3. 派人到路口引导消防车进入现场。
（二）粉尘爆炸应急
1. 发生粉尘爆炸时，立即撤离现场人员，切断所有设备电源。
2. 佩戴防毒面具进入现场，检查是否有二次爆炸危险，使用干砂或干粉灭火器灭火。
3. 对受伤人员进行初步急救，拨打120送往医院救治。
（三）人员伤害应急
1. 机械伤害：立即停止相关设备，对伤口进行止血、包扎，如有骨折需固定后送医。
2. 粉尘吸入：将患者转移至空气新鲜处，保持呼吸道通畅，必要时给予氧气吸入，严重者送医治疗。
3. 噪声损伤：出现听力下降、耳鸣等症状时，立即停止作业，安排休息并就医检查。
（四）设备故障应急
1. 抛丸机/喷砂机故障时，立即停机检查，由专业维修人员排除故障，严禁非专业人员擅自拆卸。
2. 空压机压力异常时，关闭电源，检查安全阀和压力表，待压力降至零后进行检修。
八、施工进度计划
（一）工期安排
本工程计划总工期为[具体天数]天，具体进度如下：
· 施工准备：第1-2天
· 表面预处理：第3-5天
· 抛丸作业：第6-[具体天数]天（针对钢结构等大面积区域）
· 喷砂作业：第[具体天数]-[具体天数]天（针对复杂部位和边角）
· 表面清理及检验：第[具体天数]-[具体天数]天
· 工序交接：第[具体天数]天
（二）进度保证措施
1. 人员保障：配备足够的施工人员，根据工程量合理安排作业班次（如采用两班制）。
2. 设备保障：备用[具体数量]台抛丸机/喷砂机及易损配件，确保设备故障时能及时更换。
3. 材料保障：提前储备充足的磨料和防护用品，避免因材料短缺影响工期。
4. 进度跟踪：每天召开进度例会，分析施工进度，及时调整计划，解决影响进度的因素。
九、劳动力计划
工种
人数
职责范围
项目经理
1
全面负责项目管理、协调
技术负责人
1
技术指导、质量控制
施工员
2
现场施工组织、进度管理
质检员
1
质量检验、记录整理
安全员
1
安全监督、隐患排查
设备操作工
6
抛丸机、喷砂机操作
普工
4
材料搬运、表面清理、场地保洁
维修电工
1
设备电气维修、临时用电管理
十、验收标准与流程
（一）验收标准
1. 表面清洁度：符合设计要求的Sa2.5级或Sa3级，按GB/T 8923.1-2019进行目视评定。
2. 表面粗糙度：实测值在[具体范围]μm内，偏差不超过±10%。
3. 附着力：涂层附着力测试结果≥[具体数值]MPa。
4. 外观质量：表面无明显划痕、鼓包、漏喷等缺陷，粉尘清除干净。
（二）验收流程
1. 自检：施工班组完成本工序后进行自检，填写自检记录。
2. 专检：质检员对施工质量进行抽样检查，不合格项及时通知整改。
3. 监理验收：自检合格后，报监理工程师进行验收，验收通过后签署《工序交接证书》。
4. 第三方检测：必要时委托第三方检测机构进行表面清洁度、粗糙度等指标检测，出具检测报告。
十一、注意事项
1. 施工时风速应≤[具体数值]m/s，相对湿度应≤85%，雨天或能见度低时严禁作业。
2. 磨料在使用前需进行筛选，去除杂质和过大颗粒，避免堵塞设备喷嘴。
3. 抛丸/喷砂后的表面应在[具体时间，如4小时]内完成后续涂装，若超过时间或表面再次污染，需重新处理。
4. 操作人员应定期进行健康检查，特别是尘肺病筛查，确保职业健康安全。
5. 施工过程中如发现异常情况（如设备异响、粉尘超标等），应立即停机处理，待隐患排除后方可继续作业。
十二、质量保证措施
1. 建立质量管理体系，明确各岗位质量职责，实行“三检制”（自检、互检、专检）。
2. 加强原材料控制，磨料、防护用品等必须具有出厂合格证和检验报告，不合格材料不得使用。
3. 严格执行施工工艺参数，不得随意更改，如需调整必须经技术负责人批准。
4. 定期对质量检测工具进行校准，确保检测数据准确可靠。
5. 对施工中出现的质量问题，制定整改方案，限期整改，并跟踪复查，直至合格。
十三、安全保证措施
1. 编制专项安全施工方案，对施工人员进行安全技术交底，留存交底记录。
2. 施工现场配备专职安全员，每天进行安全巡查，发现隐患及时整改。
3. 特种作业人员必须持证上岗，严禁无证操作或违章作业。
4. 定期对设备进行维护保养，确保设备处于良好运行状态，做好保养记录。
5. 为所有施工人员购买工伤保险，配备急救箱和常用药品，确保应急处置及时有效。
十四、环境保护措施
1. 施工区域设置围挡和防尘网，减少扬尘扩散，施工结束后及时清理场地，恢复原貌。
2. 磨料废弃物分类回收，可回收部分进行再生利用，不可回收部分按环保要求处理。
3. 控制施工噪声，避免夜间施工，确需夜间作业时，办理夜间施工许可并公告周边居民。
4. 妥善处理清洗废水，不得直接排放，需经沉淀过滤后回用或排入指定污水管网。
5. 定期对施工区域周边环境进行监测（如粉尘、噪声），确保符合环保标准。
十五、结论
本抛丸喷砂施工方案基于工程实际情况编制，涵盖了施工准备、工艺流程、质量安全控制、进度计划等内容，具有较强的指导性和可操作性。施工过程中，将严格按照方案要求组织施工，加强管理，确保工程质量、安全和工期目标的实现，为后续工程奠定坚实基础。
