浮船支架系统施工综合技术方案
一、项目概况与设计参数
1.1 工程概况
本工程为内河港口作业浮船支架系统施工项目，位于长江中游某支流航道，主要功能为支撑水上作业平台及设备荷载。浮船支架系统总长78米，型宽8米，型深2.2米，采用单甲板、单壳、单层底钢质焊接结构，设计载重125吨，适应5级风力及1.5m/s水流速度环境。全系统包含支撑结构（浮体、钢支架）和系泊系统（系泊索、锚固基础）两大部分，共划分13个独立水密舱室，船体结构强度按河C级航区标准设计，甲板面载荷按汽-20挂100标准验算。
1.2 编制依据
· 《港口工程钢结构设计规范》（JTS164-5-2016）
· 《钢质内河船舶建造规范》（2024版）
· 《浮式光伏支撑系统技术规程》（NB/T 11814-2025）
· 《建筑钢结构焊接技术规程》（JGJ82-2011）
· 项目施工图纸及技术交底文件
1.3 主要技术参数
项目
参数指标
备注
浮体材料
HDPE高密度聚乙烯
密度≥0.94g/cm³，拉伸强度≥28MPa
钢支架材质
Q355B低合金高强度结构钢
屈服强度≥355MPa，延伸率≥20%
焊接质量等级
二级焊缝
100%无损检测（UT/MT）
防腐涂层体系
环氧富锌底漆（80μm）+环氧云铁中间漆（120μm）+氯化橡胶面漆（60μm）
耐盐雾性能≥1500小时
系泊系统安全系数
≥3.0
考虑水流力、风力及船舶撞击力组合荷载

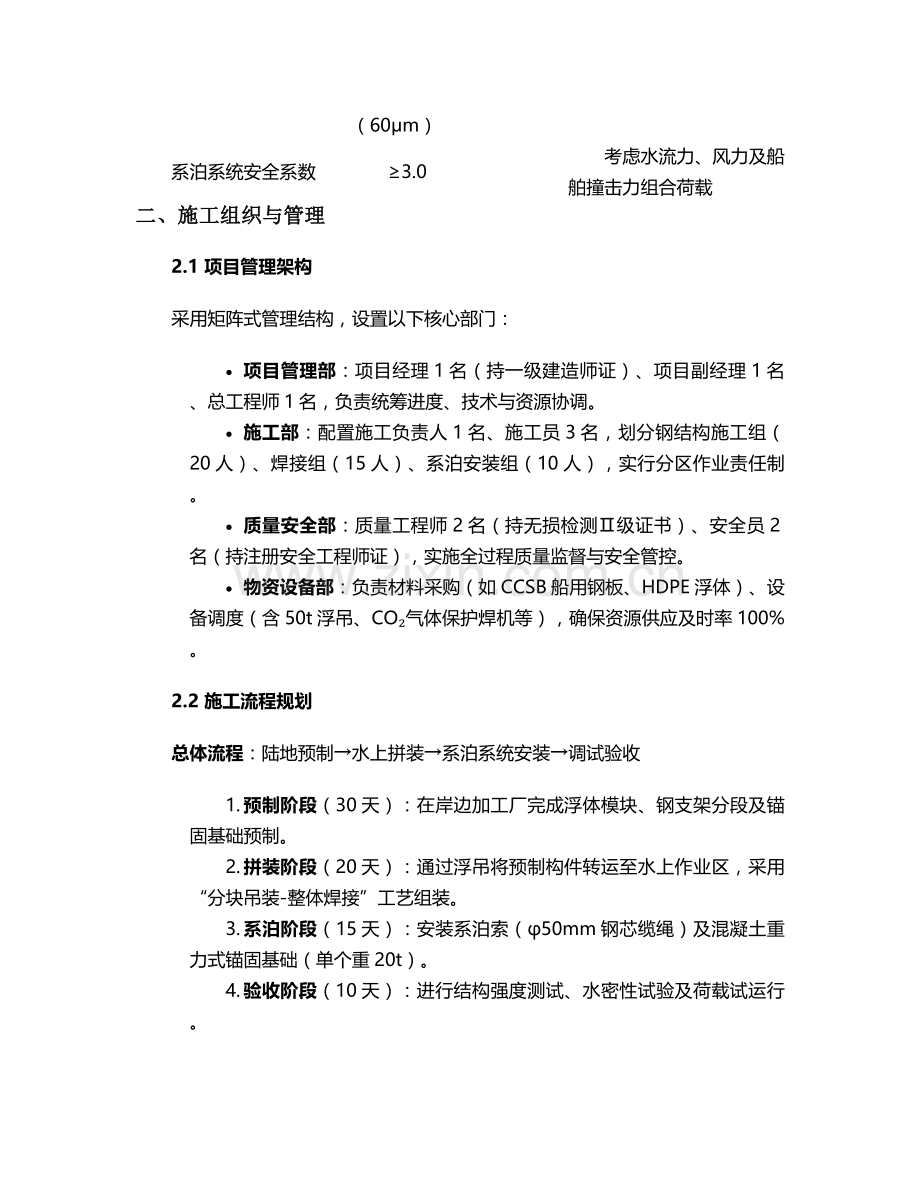

二、施工组织与管理
2.1 项目管理架构
采用矩阵式管理结构，设置以下核心部门：
· 项目管理部：项目经理1名（持一级建造师证）、项目副经理1名、总工程师1名，负责统筹进度、技术与资源协调。
· 施工部：配置施工负责人1名、施工员3名，划分钢结构施工组（20人）、焊接组（15人）、系泊安装组（10人），实行分区作业责任制。
· 质量安全部：质量工程师2名（持无损检测Ⅱ级证书）、安全员2名（持注册安全工程师证），实施全过程质量监督与安全管控。
· 物资设备部：负责材料采购（如CCSB船用钢板、HDPE浮体）、设备调度（含50t浮吊、CO₂气体保护焊机等），确保资源供应及时率100%。
2.2 施工流程规划
总体流程：陆地预制→水上拼装→系泊系统安装→调试验收
1. 预制阶段（30天）：在岸边加工厂完成浮体模块、钢支架分段及锚固基础预制。
2. 拼装阶段（20天）：通过浮吊将预制构件转运至水上作业区，采用“分块吊装-整体焊接”工艺组装。
3. 系泊阶段（15天）：安装系泊索（φ50mm钢芯缆绳）及混凝土重力式锚固基础（单个重20t）。
4. 验收阶段（10天）：进行结构强度测试、水密性试验及荷载试运行。
2.3 资源配置计划
· 劳动力计划：高峰期投入65人，其中持证焊工12人（持AWS CWI认证）、起重工4人（持Q2操作证）、测量工3人（持测绘工程师证）。
· 材料计划：Q355B钢板380t、HDPE浮体模块240个（1.5m×1.5m×0.8m）、高强螺栓（M20×80，8.8级）3200套、系泊索1200m。
· 设备计划：50t汽车吊1台、25t浮吊2台、数控等离子切割机（精度±0.5mm）1台、超声波探伤仪（UT）2台、全站仪（测角精度1″）1台。
三、关键施工技术措施
3.1 支撑结构施工技术
3.1.1 浮体模块预制
· 材料预处理：HDPE板材采用机械铣边，确保拼接面平整度≤0.5mm/m，边缘坡口角度30°±2°。
· 焊接工艺：采用挤出焊接法，焊枪温度控制在230-250℃，行走速度300-500mm/min，焊道高度≥8mm，每完成10个模块进行一次真空检漏（负压≥0.05MPa，保压30min无泄漏）。
3.1.2 钢支架焊接工艺
· 焊接准备：接头处采用机械除锈达Sa2.5级，装配间隙控制在2-4mm，采用刚性固定法（如临时支撑）防止焊接变形。
· 焊接参数：Q355B钢板焊接采用ER50-6焊丝（φ1.2mm），电流180-220A，电压28-32V，层间温度≤250℃，厚板（≥20mm）焊接前预热至150℃。
· 变形控制：采用“对称焊接法”，先焊纵向焊缝再焊横向焊缝，焊后24小时内进行200℃×1h去应力热处理，确保总变形量≤±5mm。
3.2 系泊系统安装技术
3.2.1 锚固基础施工
· 定位精度：采用RTK-GPS定位，锚固基础中心偏差≤100mm，顶面水平度≤5mm/m。
· 安装工艺：通过导管架导向下沉，基础入泥深度≥1.5m，采用砂袋回填固定，确保抗拔力≥300kN（通过静载试验验证）。
3.2.2 系泊索张拉
· 张拉控制：分三级张拉（50%-80%-100%设计张力），每级持荷30min，采用拉力计（精度±1%）实时监测，最终张力偏差控制在±5%以内。
· 节点处理：系泊索与浮体连接采用锻造卸扣（安全系数6:1），节点处设置防磨损衬垫（UHMWPE材质），减少摩擦损耗。
3.3 水上作业专项措施
· 平台稳定性控制：拼装阶段采用“四点锚定法”固定作业平台，通过调节压载水使平台横向倾角≤1°，纵向倾角≤0.5°。
· 恶劣天气应对：配备气象预警系统，风力≥6级或能见度＜1km时停工，提前将浮船移至避风港（最大抗风能力8级）。
· 水下作业保障：潜水员（持CMAS三星证书）进行水下焊缝检查时，配备水下电弧焊机及应急供氧系统，作业深度≤10m。
四、质量与安全控制
4.1 质量控制标准
· 结构精度：
o 浮体模块尺寸偏差：长/宽±2mm，对角线差≤3mm
o 钢支架垂直度≤1/1000，总高偏差≤10mm
o 系泊系统安装位置偏差≤50mm
· 检测要求：
o 焊缝检测：100%UT检测（Ⅱ级合格）、20%MT检测（Ⅰ级合格）
o 水密性试验：舱室充水至设计水位（1.8m），30min内液面下降≤5mm
o 荷载试验：分级加载至150%设计荷载（187.5t），持荷1小时结构无塑性变形
4.2 安全管控措施
4.2.1 危险源防控
· 高空作业：设置双护栏（高度1.2m）及防坠网（网眼≤10cm），作业人员佩戴双钩安全带（抗冲击力≥15kN）。
· 水上交通：作业区周边500m设置警示浮标（夜间闪烁LED灯），配备2艘应急救援艇（航速≥30km/h）。
· 电气安全：水上设备采用双重绝缘（IP68防护等级），临时电缆架空高度≥2.5m，接地电阻≤4Ω。
4.2.2 应急管理
· 预案体系：编制触电、溺水、结构失稳等6类应急预案，每季度组织演练，演练参与率100%。
· 物资储备：配备救生圈（20个）、急救箱（含AED除颤仪）、消防泵（流量50m³/h）等应急物资，存放位置标识清晰。
五、验收与运维标准
5.1 验收流程与标准
1. 分项验收：
o 预制构件验收：尺寸、焊缝质量、防腐涂层厚度（采用磁性测厚仪检测，每10m²测3点）。
o 拼装验收：整体平面度（≤8mm/2m）、舱室水密性（渗漏量≤0.1L/h）。
2. 竣工验收：
o 提交资料：焊缝检测报告、荷载试验记录、系泊系统张力测试曲线等28项文件。
o 现场测试：模拟满载工况（125t）下连续运行72小时，监测结构应力（应变片测点30处）及位移（最大挠度≤L/400，L为跨距）。
5.2 运维保障方案
· 日常维护：每日检查系泊索张力（偏差超过10%时重新张拉）、每周清理浮体表面附着物（采用高压水枪冲洗，压力≤0.5MPa）。
· 定期检修：每半年进行焊缝无损检测、每年更换防腐涂层（干膜厚度≥260μm）、每3年进行锚固基础抗拔力复测。
· 寿命保障：通过牺牲阳极（锌合金块，每块重5kg）进行阴极保护，设计防腐寿命≥15年。
六、环保与文明施工
6.1 环保措施
· 废水处理：设置油污分离器（处理能力5m³/h），施工废水经处理后回用率≥80%。
· 固废管理：焊接烟尘采用移动式除尘器（收集效率≥95%），金属废料回收率100%，生活垃圾集中外运处理。
· 生态保护：严禁向水域抛投杂物，施工期设置鱼类保护网（网目尺寸5cm），避免水生生物误入作业区。
6.2 文明施工要求
· 场地管理：材料堆放分区标识（如“待检区”“合格区”），构件码放高度≤1.5m，通道宽度≥3m。
· 噪音控制：夜间（22:00-6:00）禁止使用冲击式设备，昼间噪音≤70dB（采用声屏障降噪）。
· 人员管理：统一着装（反光背心），佩戴岗位标识牌，施工日志每日记录完整率100%。
本方案严格遵循行业规范，通过模块化预制、高精度焊接及系统化管控，确保浮船支架系统施工质量达到设计标准。施工过程中需强化动态监测，根据水文、气象条件实时调整工艺参数，保障工程安全、高效实施。
