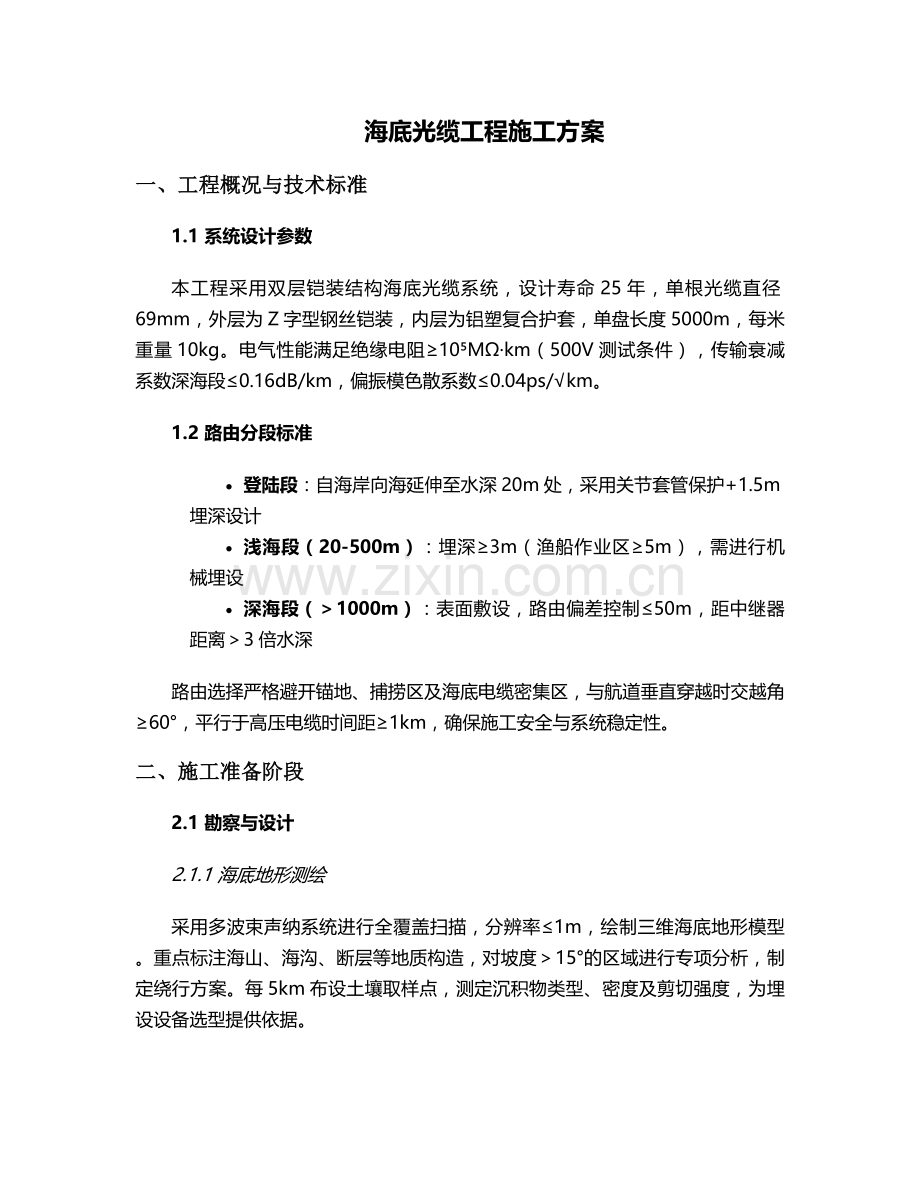

海底光缆工程施工方案
一、工程概况与技术标准
1.1 系统设计参数
本工程采用双层铠装结构海底光缆系统，设计寿命25年，单根光缆直径69mm，外层为Z字型钢丝铠装，内层为铝塑复合护套，单盘长度5000m，每米重量10kg。电气性能满足绝缘电阻≥10⁵MΩ·km（500V测试条件），传输衰减系数深海段≤0.16dB/km，偏振模色散系数≤0.04ps/√km。
1.2 路由分段标准
· 登陆段：自海岸向海延伸至水深20m处，采用关节套管保护+1.5m埋深设计
· 浅海段（20-500m）：埋深≥3m（渔船作业区≥5m），需进行机械埋设
· 深海段（＞1000m）：表面敷设，路由偏差控制≤50m，距中继器距离＞3倍水深
路由选择严格避开锚地、捕捞区及海底电缆密集区，与航道垂直穿越时交越角≥60°，平行于高压电缆时间距≥1km，确保施工安全与系统稳定性。
二、施工准备阶段
2.1 勘察与设计
2.1.1 海底地形测绘
采用多波束声纳系统进行全覆盖扫描，分辨率≤1m，绘制三维海底地形模型。重点标注海山、海沟、断层等地质构造，对坡度＞15°的区域进行专项分析，制定绕行方案。每5km布设土壤取样点，测定沉积物类型、密度及剪切强度，为埋设设备选型提供依据。

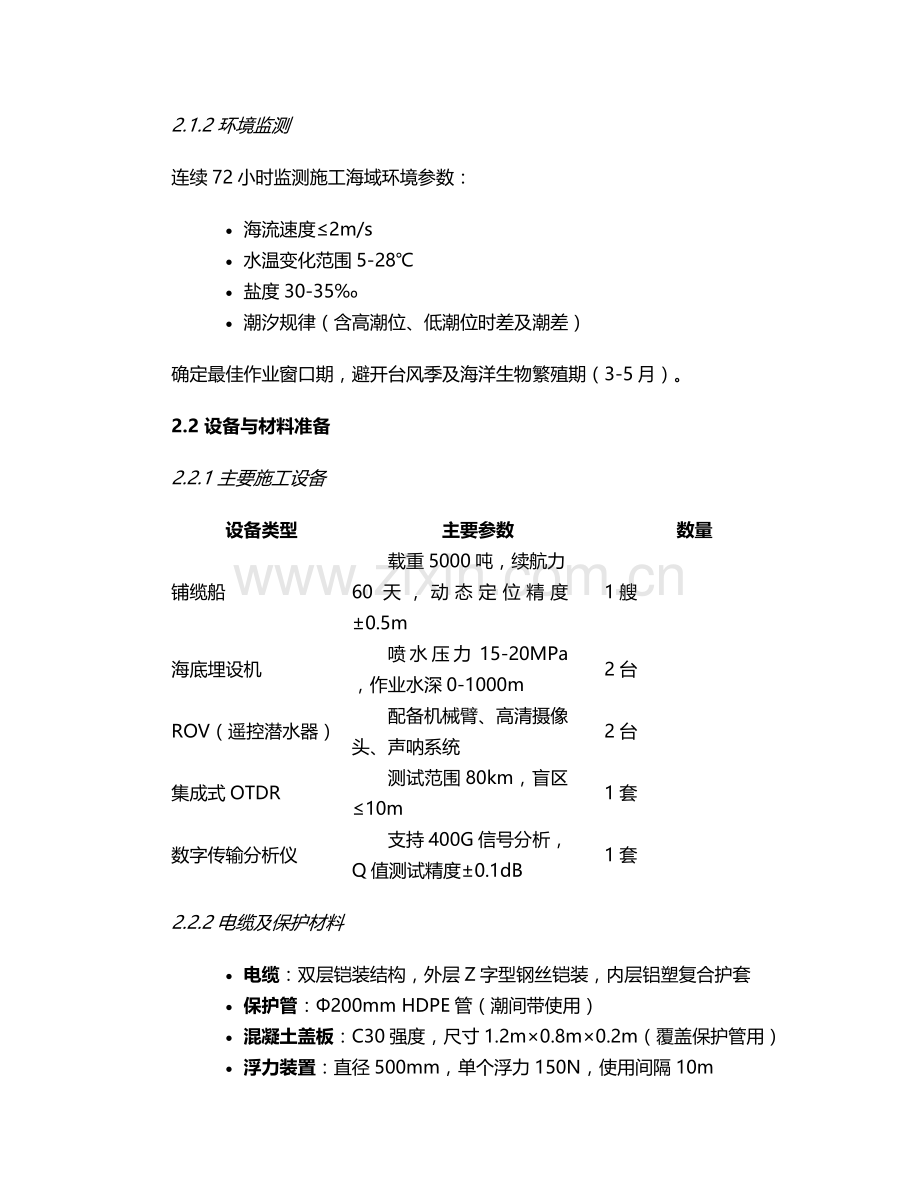

2.1.2 环境监测
连续72小时监测施工海域环境参数：
· 海流速度≤2m/s
· 水温变化范围5-28℃
· 盐度30-35‰
· 潮汐规律（含高潮位、低潮位时差及潮差）
确定最佳作业窗口期，避开台风季及海洋生物繁殖期（3-5月）。
2.2 设备与材料准备
2.2.1 主要施工设备
设备类型
主要参数
数量
铺缆船
载重5000吨，续航力60天，动态定位精度±0.5m
1艘
海底埋设机
喷水压力15-20MPa，作业水深0-1000m
2台
ROV（遥控潜水器）
配备机械臂、高清摄像头、声呐系统
2台
集成式OTDR
测试范围80km，盲区≤10m
1套
数字传输分析仪
支持400G信号分析，Q值测试精度±0.1dB
1套
2.2.2 电缆及保护材料
· 电缆：双层铠装结构，外层Z字型钢丝铠装，内层铝塑复合护套
· 保护管：Φ200mm HDPE管（潮间带使用）
· 混凝土盖板：C30强度，尺寸1.2m×0.8m×0.2m（覆盖保护管用）
· 浮力装置：直径500mm，单个浮力150N，使用间隔10m
三、主要施工流程
3.1 路由清理作业
3.1.1 障碍清除
使用ROV对路由范围内直径＞0.5m的岩石、沉船残骸等障碍物进行标记，采用爆破或机械切割方式清除。对于密集礁石区，提前进行预爆破处理，确保施工路径通畅。清理后由ROV进行二次扫测，确认障碍清除率达100%。
3.1.2 预开挖试验
在浅海段选取300m试验段，测试埋设机在不同地质条件下的成沟效果：
· 砂质海底：喷水压力18MPa，前进速度1.8kn，成沟深度3.2m
· 黏土质海底：喷水压力20MPa，前进速度1.5kn，成沟深度3.5m
通过试验优化施工参数，确保正式施工时沟槽成型质量满足设计要求。
3.2 光缆敷设施工
3.2.1 登陆段施工
牵引系统设置：在海岸设置3组地锚，采用液压牵引机（最大牵引力50kN）将电缆从登陆点牵引至铺缆船，牵引速度控制在0.8m/s。设置张力监测装置，实时监控牵引张力，避免超过20kN的安全阈值。
保护措施：
· 潮间带区域采用Φ200mm HDPE保护管，管段两端设置"S"弯缓冲结构，曲率半径≥3m
· 管顶覆盖1.2m厚混凝土盖板，盖板间采用企口连接
· 登陆点处设置防冲刷结构，采用抛石护岸，块石重量50-100kg
3.2.2 浅海段敷设
埋设作业：铺缆船拖曳埋设机以2kn航速前进，通过高压水泵喷射形成1.2m宽、3m深的沟槽。电缆经导缆孔沉入沟底，同步进行泥沙回填，回填覆盖率≥95%。在渔船作业密集区，将埋深增加至5m，确保电缆安全。
张力控制：实时监测电缆敷设张力（控制在15-20kN），通过调节船速与电缆释放速度，确保入水角度≤30°，弯曲半径≥2.5m。每500m设置张力记录点，形成张力变化曲线，及时调整施工参数。
3.2.3 深海段敷设
当水深超过1000m时，停止使用埋设机，电缆通过船尾导缆轮自然下沉。利用海流和沉积物自重实现稳定敷设，每5km投放一次声呐信标，配合ROV进行轨迹校正。确保路由偏差≤50m，电缆悬空段长度＜50m，避免因海底地形起伏导致电缆过度弯曲。
3.3 冲埋保护施工
3.3.1 二次冲埋
对浅海故障高发区（如渔船作业区、航道附近）采用水下机器人进行二次冲埋。使用高压水枪将电缆埋深增加至5m，覆盖层厚度≥2m。冲埋完成后，ROV携带声呐设备对埋深进行检测，不合格段需重新冲埋。
3.3.2 标识系统
在距电缆路由50m处设置警示浮标，间隔2km。浮标内置GPS定位器和雷达反射器，夜间配备太阳能警示灯，灯光闪烁周期60次/分钟。浮标锚链长度为水深的1.5倍，确保在最大海流作用下仍保持稳定。
四、随工测试与质量控制
4.1 施工过程测试
4.1.1 光学性能测试
使用集成式OTDR对敷设电缆进行测试，测试范围80km，盲区≤10m。每10km测试一次衰减值，确保≤0.16dB/km。测试波长1550nm，脉冲宽度100ns，平均时间10s。
4.1.2 机械性能监测
· 敷设张力：15-20kN（连续监测）
· 入水角度：≤30°（每5分钟记录一次）
· 弯曲半径：≥2.5m（通过摄像头实时监控）
· 路由偏差：浅海段≤5m，深海段≤50m（每2km测试一次）
4.2 关键工序控制点
4.2.1 接头盒封装
在净化车间内进行接头盒封装，环境洁净度≤100级。采用热熔焊接+不锈钢壳体密封，焊接损耗≤0.02dB。壳体防水等级IP68（水深1000m），完成后进行12小时水压测试（压力1.5MPa），确保无渗漏。
4.2.2 埋深检测
使用侧扫声呐对浅海段进行100%覆盖检测，埋设深度合格率≥98%。对不合格段进行标记，采用ROV携带专用设备进行二次埋设，确保达到设计要求。
五、安全与环保措施
5.1 施工安全保障
5.1.1 人员防护
· 潜水员配备饱和潜水系统，作业深度≤300m，单次水下作业时间≤4小时
· 甲板操作人员穿戴防静电工作服及安全帽，设置安全护栏（高度≥1.2m）
· 作业人员持证上岗，每日进行安全技术交底，特殊工种需持有海洋作业专项证书
5.1.2 设备安全
· 铺缆系统设置三重张力保护（预警值22kN，切断值25kN）
· 动态定位系统配备双GPS接收机，定位失效时自动启动备用推进系统
· 电气设备采用防水设计，接地电阻≤4Ω，每隔2小时进行绝缘检测
5.2 环境保护措施
5.2.1 生态保护
· 声呐系统工作频率≥200kHz，减少对海洋生物的影响
· 施工船舶生活污水经三级处理达标后排海，处理后的水质满足GB3552-2018标准
· 含油废水交由专业公司回收处理，回收率100%
5.2.2 废弃物管理
· 施工垃圾分类存放，塑料废弃物回收率100%
· 海底开挖弃土控制在作业区50m范围内，避免大范围扩散
· 施工结束后，对作业海域进行生态修复，投放人工鱼礁（如适用）
六、应急预案
6.1 设备故障应急处理
6.1.1 埋设机卡滞
立即启动备用埋设机，同时派出ROV清除障碍物。故障处理时间≤4小时，若无法及时排除，将电缆临时固定后撤离作业区域，待故障排除后重新定位施工。
6.1.2 电缆断裂
标记故障点位置，投放应急信标（内置GPS和水声定位装置）。使用打捞钩将断裂电缆两端牵引至维修船，在甲板净化舱内进行接续处理。接头处采用加强型密封结构，完成后进行OTDR测试，确保衰减值≤0.03dB。
6.2 恶劣天气应对措施
建立三级预警机制：
· 蓝色预警（风力8级以下）：加强设备固定，降低作业速度
· 黄色预警（风力8-10级）：停止作业，将船舶驶往避风锚地
· 红色预警（风力10级以上）：全员撤离至安全区域，启动应急通讯系统
七、海底光缆保护技术
7.1 一般要求
海底光缆保护应根据不同海域环境和路由条件，采取针对性的保护措施，确保光缆在设计寿命期内安全运行。保护措施应考虑施工可行性、经济性和生态环境保护要求，优先采用非开挖技术和生态友好型材料。
7.2 冲埋保护
适用于砂质和泥质海底，采用水力喷射埋设机形成沟槽，将光缆埋入沟内。喷射压力根据地质条件调整，砂质海底15-18MPa，黏土质海底18-20MPa。冲埋后应保证光缆上方覆盖层厚度不小于设计值，且沟槽应自然回填密实。
7.3 抛石保护
在光缆路由上方抛投块石形成保护层，适用于冲刷严重区域和礁石区。块石应选用抗风化、高强度的岩石，单块重量50-100kg，抛石厚度不小于0.5m。抛石前应平整海底面，避免光缆局部受力过大。
7.4 回填保护
对机械开挖的沟槽，采用原状土或级配砂石回填。回填应分层夯实，每层厚度30-50cm，压实度不小于90%。回填后应进行高程测量，确保与周围海床面平滑过渡，避免形成新的冲刷点。
7.5 套管保护
在登陆段和浅海段采用HDPE套管保护光缆。套管直径应比光缆直径大100mm以上，壁厚不小于10mm。套管连接采用热熔对接，接口处应进行压力测试，确保无渗漏。套管两端应设置缓冲段，避免光缆受力集中。
7.6 连锁排保护
在海底坡度大于15°的区域，采用混凝土连锁排保护光缆。连锁排尺寸1.2m×1.2m，厚度15cm，单块重量不小于300kg。铺设时应错缝排列，连锁排之间采用不锈钢连接件固定，确保整体稳定性。
7.7 交叉保护
当光缆与其他海底管线交叉时，应根据交叉角度和埋深采取保护措施。交叉角大于30°时，可采用套管或混凝土盖板保护；小于30°时，应增加埋深至2m以上，并在交叉点两侧各50m范围内加强保护。
7.8 防冲刷设施
在潮流速度大于2m/s的区域，设置防冲刷设施。可采用沙袋、混凝土块或人工水草等，形成消能区。防冲刷设施应延伸至光缆路由两侧各10m，高度不超过海床面0.5m，避免影响船舶通航。
7.9 检测与监测
建立光缆状态监测系统，实时监测光缆应变、温度和振动情况。浅海段每季度进行一次ROV巡检，深海段每年进行一次声呐扫描。对异常区段应增加检测频率，及时发现和处理潜在风险。
八、海底光缆系统工程标准
8.1 浅海段施工规范（＜200m）
水力喷射埋设系统：
· 喷嘴压力35MPa，冲沟深度1.5-3m
· 埋设速度0.5-2节，实时监控系统（RTK定位±0.1m）
防护措施：
· 铺设后实施人工礁石覆盖（单块重量≥2吨）
· 配置声学预警系统（探测距离500m）
8.2 深海段敷设标准（＞1000m）
动态定位敷设船：
· 定位精度±1m（DP3级）
· 缆舱容量8000吨，布放速度6-12节
自由落体敷设技术：
· 下沉速度控制0.5-1.5m/s
· 配备实时应变监测系统（采样率100Hz）
8.3 极端环境应对方案
地震带区域：
· 采用S型冗余敷设（冗余度≥30%）
· 配置光纤振动监测系统（DAS），预警响应时间＜5s
生物活跃区：
· 使用防啃咬护套（硬度≥Shore D60）
· 定期实施ROV巡检（频次1次/季度）
九、智能运维系统建设
9.1 数字孪生系统
建立海底光缆数字孪生系统，集成GIS+BIM+IoT数据，实现故障模拟准确率≥85%。系统应包含以下功能模块：
· 三维可视化平台，实时显示光缆路由和状态
· 数据分析模块，预测光缆寿命和潜在故障
· 应急指挥模块，模拟不同故障场景的处置方案
9.2 水下无人机群
部署水下无人机群，续航能力≥48小时，搭载多光谱成像系统（分辨率1cm）。无人机群应具备自主导航和协同作业能力，可完成以下任务：
· 光缆路由巡检，识别裸露和悬空段
· 海洋环境监测，收集水温、盐度等数据
· 故障定位，配合ROV进行精准修复
9.3 关键性能指标
修复时效标准：
· 近岸故障（＜200km）响应≤72小时
· 跨洋故障（＞5000km）响应≤30天
系统可靠性：
· MTBF（平均故障间隔）≥25年
· 传输性能：1550nm窗口衰减≤0.18dB/km，PMD≤0.05ps/√km
建议配套建设海底光缆应急维修基地（覆盖半径2000km），储备专用维修材料（含接头盒、铠装线等）≥5000件套，确保重大故障修复能力。
十、工程验收标准
10.1 竣工资料验收
施工单位应提交完整的竣工资料，包括：
· 工程总结报告，含施工过程、技术难点和解决措施
· 设计变更文件，说明变更原因和审批手续
· 测试记录，包括OTDR曲线、衰减测试结果等
· 隐蔽工程验收记录，含ROV巡检视频和照片
· 设备使用说明书和维护手册
10.2 性能测试验收
组织第三方检测机构进行性能测试，测试项目包括：
· 光学性能：衰减系数、偏振模色散、回波损耗
· 机械性能：拉伸强度、弯曲性能、冲击性能
· 环境性能：耐水压、耐温度循环、耐盐雾腐蚀
测试结果应符合设计要求和相关标准，合格率达到100%。
10.3 路由验收
采用多波束测深仪和侧扫声呐对光缆路由进行全面检测，重点检查：
· 路由偏差：浅海段≤5m，深海段≤50m
· 埋深：符合设计要求，合格率≥98%
· 保护措施：完整性和有效性，无损坏和移位
对不合格区段应限期整改，直至验收合格。
10.4 系统联调验收
进行系统联调测试，验证整体性能：
· 传输容量：达到设计值的120%
· 误码率：≤1×10⁻¹²
· 系统可用性：≥99.99%
联调测试应连续进行72小时，期间无故障停机。
通过以上全面、系统的施工方案，确保海底光缆工程的顺利实施和长期稳定运行，为海洋通信提供可靠保障。施工过程中应严格遵守相关标准和规范，加强质量控制和安全管理，实现工程质量、安全和环保的有机统一。
