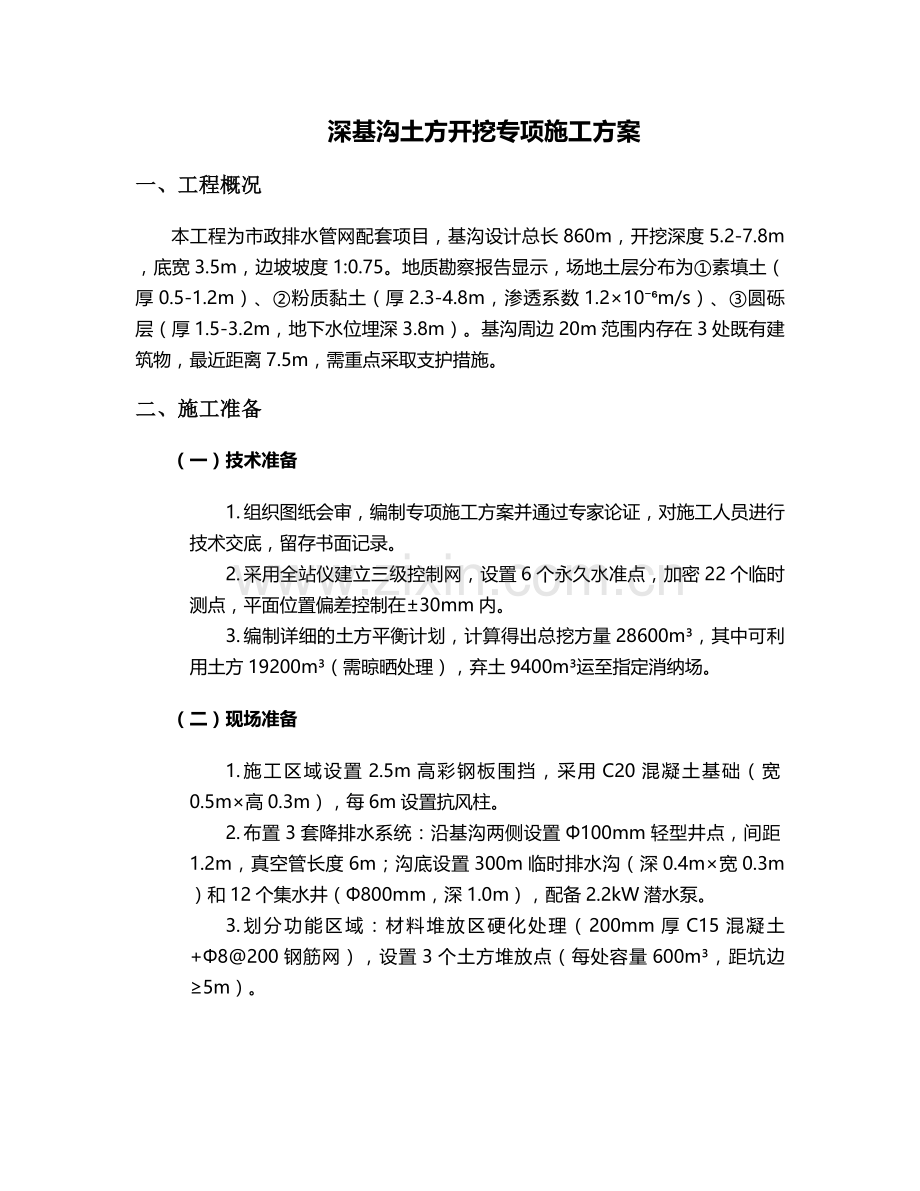

深基沟土方开挖专项施工方案
一、工程概况
本工程为市政排水管网配套项目，基沟设计总长860m，开挖深度5.2-7.8m，底宽3.5m，边坡坡度1:0.75。地质勘察报告显示，场地土层分布为①素填土（厚0.5-1.2m）、②粉质黏土（厚2.3-4.8m，渗透系数1.2×10⁻⁶m/s）、③圆砾层（厚1.5-3.2m，地下水位埋深3.8m）。基沟周边20m范围内存在3处既有建筑物，最近距离7.5m，需重点采取支护措施。
二、施工准备
（一）技术准备
1. 组织图纸会审，编制专项施工方案并通过专家论证，对施工人员进行技术交底，留存书面记录。
2. 采用全站仪建立三级控制网，设置6个永久水准点，加密22个临时测点，平面位置偏差控制在±30mm内。
3. 编制详细的土方平衡计划，计算得出总挖方量28600m³，其中可利用土方19200m³（需晾晒处理），弃土9400m³运至指定消纳场。
（二）现场准备
1. 施工区域设置2.5m高彩钢板围挡，采用C20混凝土基础（宽0.5m×高0.3m），每6m设置抗风柱。
2. 布置3套降排水系统：沿基沟两侧设置Φ100mm轻型井点，间距1.2m，真空管长度6m；沟底设置300m临时排水沟（深0.4m×宽0.3m）和12个集水井（Φ800mm，深1.0m），配备2.2kW潜水泵。
3. 划分功能区域：材料堆放区硬化处理（200mm厚C15混凝土+Φ8@200钢筋网），设置3个土方堆放点（每处容量600m³，距坑边≥5m）。

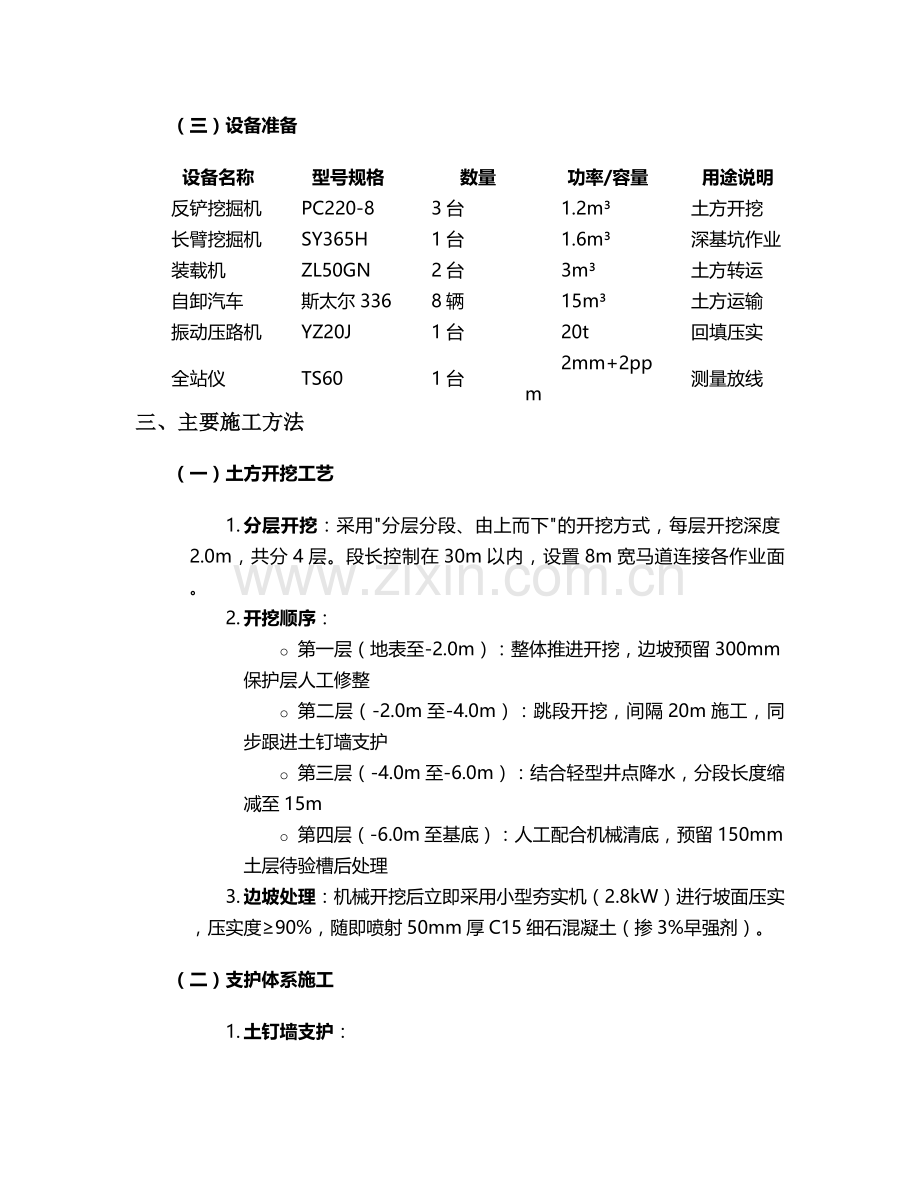

（三）设备准备
设备名称
型号规格
数量
功率/容量
用途说明
反铲挖掘机
PC220-8
3台
1.2m³
土方开挖
长臂挖掘机
SY365H
1台
1.6m³
深基坑作业
装载机
ZL50GN
2台
3m³
土方转运
自卸汽车
斯太尔336
8辆
15m³
土方运输
振动压路机
YZ20J
1台
20t
回填压实
全站仪
TS60
1台
2mm+2ppm
测量放线
三、主要施工方法
（一）土方开挖工艺
1. 分层开挖：采用"分层分段、由上而下"的开挖方式，每层开挖深度2.0m，共分4层。段长控制在30m以内，设置8m宽马道连接各作业面。
2. 开挖顺序：
o 第一层（地表至-2.0m）：整体推进开挖，边坡预留300mm保护层人工修整
o 第二层（-2.0m至-4.0m）：跳段开挖，间隔20m施工，同步跟进土钉墙支护
o 第三层（-4.0m至-6.0m）：结合轻型井点降水，分段长度缩减至15m
o 第四层（-6.0m至基底）：人工配合机械清底，预留150mm土层待验槽后处理
3. 边坡处理：机械开挖后立即采用小型夯实机（2.8kW）进行坡面压实，压实度≥90%，随即喷射50mm厚C15细石混凝土（掺3%早强剂）。
（二）支护体系施工
1. 土钉墙支护：
o 采用Φ48×3.5mm焊接钢管土钉，长度分别为6m（第二层）、9m（第三层）、12m（第四层），间距1.5m×1.5m梅花形布置，倾角15°。
o 注浆材料为P.O42.5水泥浆，水灰比0.5，注浆压力0.4-0.6MPa，采用二次注浆工艺，确保锚固力≥15kN。
o 挂设Φ6.5@200×200钢筋网，搭接长度300mm，设置Φ14横向通长加强筋，与土钉焊接牢固。
2. 钢板桩支护：
o 在距建筑物≤10m的3个区段（总长150m），采用SP-IV型拉森钢板桩（长9m，宽400mm，厚15.5mm），采用DZ60振动锤沉桩，垂直度偏差≤1%。
o 设置2道内支撑：第一道距地面1.5m，采用20a号工字钢；第二道距基底1.2m，采用Φ609mm×16mm钢管，水平间距3m，配备液压千斤顶施加预紧力（50kN）。
（三）降排水措施
1. 降水系统：
o 井点降水提前7天开始运行，真空泵真空度保持在65kPa以上，水位降至基底以下1.0m。
o 安排专人每4小时监测水位，记录数据并绘制水位变化曲线，确保降水速率≤0.5m/d。
2. 排水系统：
o 集水井内潜水泵采用自动启停装置，配备双电源（市电+发电机），确保连续排水。
o 排出水经三级沉淀池（总容积50m³）处理后，pH值控制在6-9范围内方可排入市政管网。
四、质量控制措施
（一）主控项目
1. 基底标高允许偏差：±50mm，采用水准仪每50m检测一点，合格率要求100%。
2. 边坡坡度偏差≤±5°，使用坡度尺每20m检查一处，留存影像资料。
3. 支护结构强度：土钉抗拔力试验按1%比例抽样，最小值≥设计值的90%，试验数量不少于3根。
（二）一般项目
1. 土方开挖表面平整度≤20mm，采用2m靠尺检查。
2. 基坑周边沉降监测：设置18个观测点，初始值观测3次取平均值，开挖期间每天监测1次，沉降速率控制在≤2mm/d，累计沉降≤30mm。
3. 排水系统通畅性：每班次检查排水沟淤积情况，确保过水断面≥设计值的80%。
五、安全文明施工
（一）安全防护
1. 基沟周边设置1.2m高防护栏杆（两道横杆），刷红白警示漆，立杆间距2m，底部设200mm高挡脚板，悬挂安全警示标志。
2. 作业人员必须佩戴安全帽、反光背心，基坑内作业人员配备双钩安全带，设置4处安全梯（宽0.8m，踏步间距0.3m）。
3. 夜间施工设置LED泛光灯（≥100lux），危险区域安装爆闪警示灯，配备2名专职安全员现场巡查。
（二）文明施工
1. 出入口设置洗车平台（长8m×宽4m），配备高压冲洗设备，车辆出场前必须清理轮胎泥土。
2. 施工现场裸土覆盖率100%，采用2000目防尘网覆盖，PM10浓度控制在0.5mg/m³以下，超标时启动雾炮降尘。
3. 噪声控制：昼间≤70dB，夜间≤55dB，易产生噪声设备设置隔音棚，夜间22:00至次日6:00禁止强噪声作业。
六、应急预案
（一）边坡失稳应急
1. 预警值：水平位移≥5mm/d或沉降≥3mm/d时立即启动预案。
2. 应急措施：
o 立即停止开挖，疏散下作业人员，在坡顶堆筑2m高反压土袋（装土量80%）。
o 增设临时锚杆（Φ25钢筋，长6m，间距1.0m），采用速凝水泥浆注浆（初凝时间≤15min）。
o 启用备用排水系统，降低地下水位至基底以下1.5m。
（二）触电事故应急
1. 配备2台应急配电箱（含漏电保护器，动作电流≤30mA），现场电工持特种作业证上岗。
2. 发生触电时，立即切断电源或使用干燥木棒使伤者脱离电源，对伤者实施初步急救（心肺复苏），同时拨打120急救电话。
（三）防汛应急
1. 雨季施工期间，储备2000个防汛沙袋、4台大功率水泵（扬程≥15m）、500m塑料布。
2. 接到暴雨预警后，停止土方作业，检查加固围挡和排水系统，在基沟周边设置0.5m高挡水墙。
七、施工进度计划
采用Project软件编制四级进度计划，关键线路如下：
施工准备（15d）→降水系统施工（7d）→第一层开挖（12d）→土钉墙支护（9d）→第二层开挖（15d）→钢板桩施工（8d）→第三层开挖（18d）→第四层开挖（10d）→基底验收（3d）。总工期87d，设置3个关键节点控制：①降水达标（第22d）、②支护完成50%（第45d）、③开挖至基底（第78d）。
八、验收标准与流程
（一）验收标准
1. 基底土质符合设计要求，无扰动、浸泡现象，承载力特征值≥180kPa（采用轻型动力触探检测）。
2. 支护结构变形量：水平位移≤50mm，沉降≤40mm，裂缝宽度≤0.2mm。
3. 土方开挖尺寸：长度±200mm，宽度±50mm，边坡坡度±1°。
（二）验收流程
1. 班组自检→技术负责人复检→监理验收→第三方检测→业主终验，每道工序验收合格后方可进入下道工序。
2. 隐蔽工程验收留存影像资料，包含验收部位、时间、参与人员、检测数据等信息，形成验收台账。
九、环境保护措施
1. 施工扬尘控制：出入口安装PM10在线监测仪，超标自动启动雾炮；运输车辆必须覆盖篷布（覆盖率100%），限速20km/h。
2. 噪声控制：破碎机等设备设置隔音罩（降噪量≥25dB），合理安排作业时间，避免夜间施工。
3. 水土保持：沉淀池定期清淤（每周1次），淤泥晾晒后与弃土一同外运；施工结束后对取土场进行植被恢复（撒播草籽+覆盖无纺布）。
十、附图附表
1. 施工总平面布置图（1:500）
2. 基沟开挖剖面图（1:200）
3. 支护结构节点详图（1:50）
4. 降水系统布置图（1:1000）
5. 土方平衡计划表
6. 监测点布置图及监测频率表
7. 施工进度计划横道图
8. 应急预案组织机构框图
本方案针对深基沟开挖的关键工序制定专项控制措施，实施过程中将根据现场实际情况动态调整，确保施工安全与工程质量。所有施工活动严格遵循《建筑地基基础工程施工质量验收标准》GB50202-2018及相关规范要求。
