一、工程概况
本工程为城市燃气管线探测项目，旨在全面查清指定区域内燃气管道的空间位置、埋深、材质、规格及运行状态，为后续管网维护、改造及安全管理提供精准数据支持。探测范围涵盖市政主干道燃气管道、小区庭院管、立管及附属设施（阀门井、凝水缸、调压箱等），涉及城市建成区、老旧小区及新建开发区等多种场景。工程区域地下管线密集（含电力、通信、给排水等），地形复杂，部分区域存在管线资料缺失、管道老化、PE管无示踪线等问题，需采用多技术协同探测确保成果准确性。
二、编制依据
1. 国家及行业标准
o 《城市地下管线探测技术规程》（CJJ 61-2003）
o 《燃气压力管道泄漏检测及安全评估规范》
o 《2025中低压天然气管道工程技术规程》
o 《城市测量规范》（CJJ/T 8-2011）
o 《全球定位系统（GPS）测量规范》（GB/T 18314-2009）
2. 政策文件
o 《城市燃气管道等老化更新改造实施方案（2022—2025年）》
o 《国务院办公厅关于加强城市地下管线建设管理的指导意见》（国办发〔2014〕27号）
3. 项目技术文件
o 业主提供的管线竣工图、区域地形图及GIS系统数据
o 现场踏勘报告及探测条件评估文件

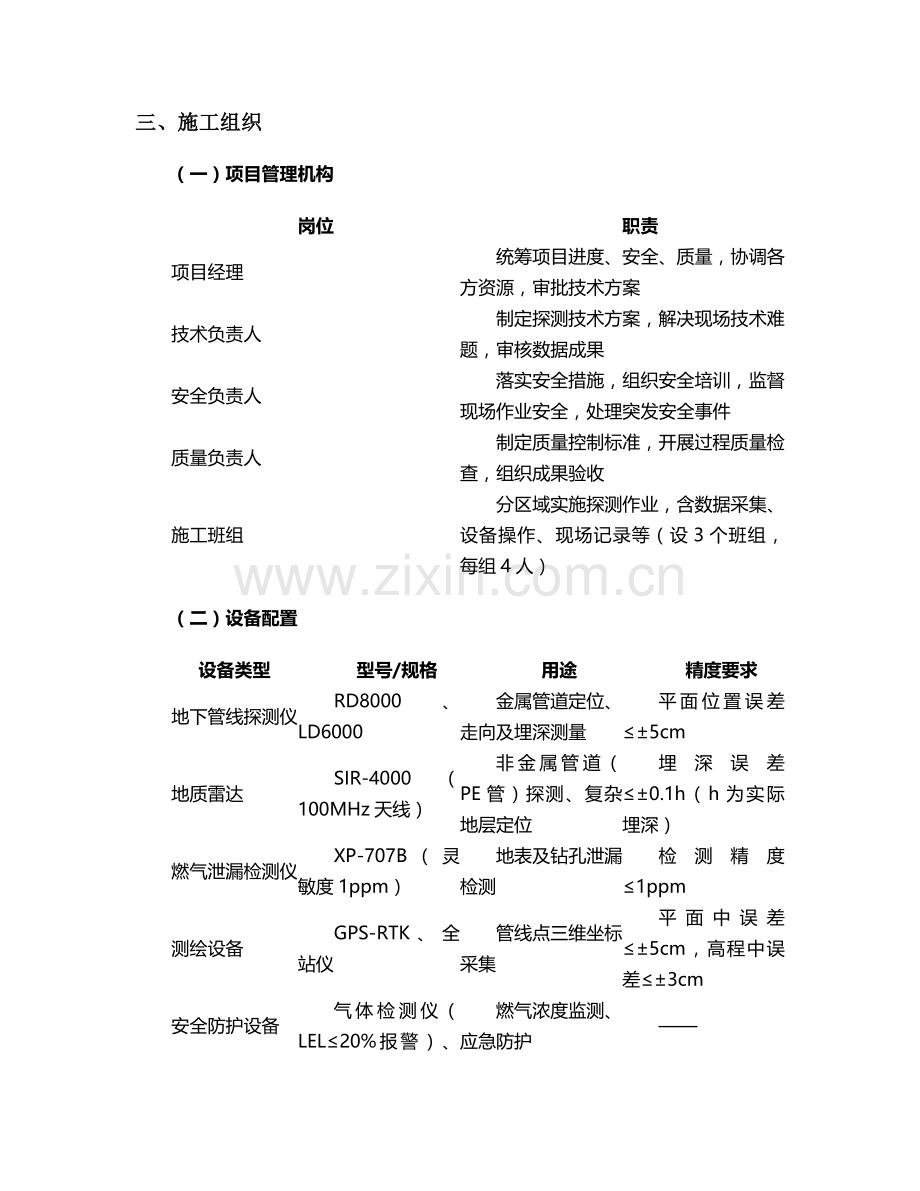

三、施工组织
（一）项目管理机构
岗位
职责
项目经理
统筹项目进度、安全、质量，协调各方资源，审批技术方案
技术负责人
制定探测技术方案，解决现场技术难题，审核数据成果
安全负责人
落实安全措施，组织安全培训，监督现场作业安全，处理突发安全事件
质量负责人
制定质量控制标准，开展过程质量检查，组织成果验收
施工班组
分区域实施探测作业，含数据采集、设备操作、现场记录等（设3个班组，每组4人）
（二）设备配置
设备类型
型号/规格
用途
精度要求
地下管线探测仪
RD8000、LD6000
金属管道定位、走向及埋深测量
平面位置误差≤±5cm
地质雷达
SIR-4000（100MHz天线）
非金属管道（PE管）探测、复杂地层定位
埋深误差≤±0.1h（h为实际埋深）
燃气泄漏检测仪
XP-707B（灵敏度1ppm）
地表及钻孔泄漏检测
检测精度≤1ppm
测绘设备
GPS-RTK、全站仪
管线点三维坐标采集
平面中误差≤±5cm，高程中误差≤±3cm
安全防护设备
气体检测仪（LEL≤20%报警）、消防器材
燃气浓度监测、应急防护
——
四、施工流程
（一）前期准备
1. 资料收集与分析
o 调取工程区域燃气管道竣工图、GIS数据、地质勘察报告，标注已知管线的材质（钢管/PE管/铸铁管）、管径、埋深及附属设施位置。
o 梳理电力、通信等其他管线分布，绘制《地下管线冲突风险图》，明确探测优先级（如燃气与高压电缆交叉段需优先探测）。
2. 现场踏勘
o 采用无人机航测与人工核查结合，记录地表障碍物（如建筑物、绿化、施工围挡）、疑似泄漏点（路面塌陷、植被枯萎）及管线暴露点（阀门井、凝水缸）。
o 对老旧小区等资料缺失区域，通过走访物业获取历史施工记录，标记“无资料盲区”。
3. 探测方案编制
o 针对金属管道（钢管、铸铁管），优先采用电磁感应法；非金属管道（PE管）采用地质雷达+声波探测法；复杂区域（如管线交叉段）采用“电磁感应+地质雷达”双技术验证。
o 明确技术参数：电磁感应法发射频率（金属管8kHz，带示踪线PE管512Hz）、地质雷达采样间隔（2cm）、泄漏检测扫描速度（0.5m/s）。
4. 设备调试与校准
o 管线探测仪：使用标准试块（已知埋深0.5m、1m）校准，确保深度测量误差≤±3%。
o 地质雷达：在已知管径110mm的PE管试验段（埋深1.2m）进行扫描，验证双曲线反射特征识别准确率≥95%。
（二）现场探测
1.管线定位与埋深测量
· 金属管道（电磁感应法）：
o 直测法：在阀门井、凝水缸等暴露点，将发射机正极接管道，负极接地，接收机沿地面接收信号，信号峰值点即为管道中心，同步读取埋深。
o 感应法：无暴露点时，发射机置于管道上方1.5m，线圈与管道走向垂直，接收机以“8字形”路径移动，追踪信号最强方向，标记走向。
· 非金属管道（地质雷达法）：
o 沿测线拖动雷达天线（速度1m/s），记录反射波信号。PE管在雷达剖面图中显示为“双曲线”特征，通过公式埋深=（电磁波速度×反射时间）/2计算深度（电磁波速度取0.1m/ns，根据土壤湿度修正）。
· 埋深验证：对关键点位（如管道交叉处）采用钻孔法（孔径≤50mm），使用测绳测量实际埋深，与仪器测量值偏差需≤±10%。
2.管道属性探测
· 材质识别：金属管通过电磁信号衰减特征判断（钢管信号强、衰减慢；铸铁管信号弱、衰减快）；PE管结合地质雷达反射波幅（低幅双曲线）及示踪线有无综合判断。
· 规格测量：暴露管段直接用卡尺测量管径；埋地管通过地质雷达反射波宽度估算（管径=波峰间距/土壤介电常数系数）。
3.泄漏检测
· 地表检测：手推式检漏仪沿管道走向扫描，速度0.5m/s，重点检测阀门井、法兰接口，浓度≥50ppm时标记为疑似点。
· 钻孔检测：对疑似点采用麻花钻钻孔（深度≤1.5m），将检漏仪探头伸入孔内，浓度≥100ppm时判定为泄漏点，记录坐标并绘制《泄漏点分布图》。
4.数据记录与标记
· 现场填写《管线探测记录表》，内容包括：管线点编号、坐标（X/Y/Z）、材质、管径、埋深、泄漏浓度、周边环境（如“DN200钢管，埋深1.8m，无泄漏”）。
· 采用油漆（红色）在地面标记管线中心位置（每5m一个标记点），泄漏点用黄色三角符号标注，并设置警示桩。
（三）数据处理与成果编制
1. 数据整理与分析
o 剔除异常数据（如电磁干扰导致的信号跳变），通过CAD软件将管线点坐标导入地形图，生成《管线平面位置图》。
o 对地质雷达数据进行滤波、偏移校正，提取PE管反射特征，生成《雷达剖面图》。
2. 成果图件绘制
o 平面位置图：标注管线走向、管径、埋深、泄漏点及附属设施，比例尺1:500。
o 纵断面图：沿管道走向绘制埋深变化曲线，标注坡度（≤0.003）及高程控制点。
o 泄漏点分布图：按泄漏浓度分级（1-50ppm、51-100ppm、＞100ppm）用不同颜色标注。
3. 报告编制
o 内容包括：工程概况、探测方法、技术参数、成果分析（如“共探测管线12.5km，发现泄漏点8处，PE管无示踪线段2.3km”）、问题建议（如“建议对DN300钢管腐蚀段进行防腐层修复”）。
五、技术要求
（一）探测精度标准
项目
精度要求
备注
隐蔽管线点平面位置
≤±0.10h（h为埋深，单位cm，h＜100cm时按100cm计）
金属管采用电磁感应法，PE管采用地质雷达法
明显管线点量测精度
中误差≤±25cm
直接量测暴露管段
管线图测绘精度
相邻管线间距误差≤图上±0.5mm
比例尺1:500
（二）特殊场景处理
· PE管无示踪线：采用“声波+地质雷达”联合探测，声波发射器接入管道阀门，地面用振动传感器接收信号，结合雷达反射波定位。
· 复杂地层（岩石/回填土）：地质雷达开启“时间增益控制”，压制表层干扰；电磁感应法选用低频信号（50Hz），增强信号穿透力。
· 高压电缆干扰区：保持探测仪与电缆间距≥3m，采用“远离干扰源测线偏移法”，通过偏移后数据反算管线实际位置。
六、安全措施
（一）作业安全管理
1. 岗前培训：所有人员需通过燃气安全操作考核（含泄漏应急处理、设备安全使用），每日开工前开展“三交三查”（交任务、交安全、交技术，查衣着、查证件、查设备）。
2. 现场防护：
o 施工区域设置警示标志（“燃气探测作业，请勿靠近”），夜间悬挂警示灯。
o 作业人员佩戴安全帽、反光背心，携带便携式气体检测仪，实时监测燃气浓度，当LEL＞20%时立即撤离并通风。
3. 动火管理：严禁在探测区域使用明火（如吸烟、焊接），确需动火时，办理《动火许可证》，配备灭火器材并设专人监护。
（二）应急预案
1. 泄漏事故处理：
o 立即停止作业，疏散周边人员，设置100m警戒区，严禁开关电器。
o 打开通风设备，使用防爆工具关闭泄漏点上下游阀门，通知燃气公司专业处置。
2. 设备故障处理：探测仪信号异常时，立即停机检查，排除电池电量不足、天线接触不良等问题，故障未解决不得继续作业。
七、质量控制
（一）质量控制措施
1. 过程检查：
o 班组自检：每日作业后，班组长复核数据记录与现场标记的一致性，签字确认。
o 技术抽检：技术负责人每日随机抽查20%管线点，采用“仪器复测+钻孔验证”，合格率需≥95%。
2. 数据审核：质量负责人对成果图件进行“三审”（初审、复审、终审），重点检查坐标偏差、管径标注、泄漏点定位准确性。
3. 不合格处理：对超差数据（如埋深误差＞±15%），需重新探测并分析原因，形成《质量问题整改报告》。
（二）质量记录
· 保存《设备校准记录》《探测原始数据表》《质量检查验收单》等文件，归档期不少于5年。
八、进度计划
阶段
工作内容
工期（天）
备注
前期准备
资料收集、现场踏勘、设备调试
7
——
区域普查
金属管电磁感应探测、PE管雷达扫描
20
分3个区域并行作业
重点详查
泄漏检测、复杂管段复核
10
优先处理普查发现的疑似泄漏点及盲区
数据处理与成果编制
数据整理、图件绘制、报告编写
8
——
验收
业主及第三方验收
5
含成果修改完善
总计
——
50
遇雨天顺延，每日作业时间8:00-18:00（避开交通高峰）
九、环境保护
1. 减少地表破坏：钻孔探测后及时回填（采用原土分层夯实），恢复路面平整度；严禁随意开挖绿化带。
2. 废弃物处理：施工产生的废弃电池、包装材料分类回收，交由专业机构处置，不得随意丢弃。
3. 噪音控制：地质雷达、发电机等设备采取降噪措施，夜间（22:00-6:00）禁止作业，避免扰民。
十、成果提交
1. 纸质成果：
o 《燃气管线探测成果报告》（含文字说明、检测数据、问题建议）
o 管线平面位置图、纵断面图、泄漏点分布图（A3幅面，装订成册）
o 质量验收文件及安全记录（复印件）
2. 电子成果：
o CAD格式管线图（DWG 2008版本）
o GIS数据库（MDB格式，含管线属性表、坐标数据）
o 探测原始数据（雷达剖面图、泄漏检测记录等）
3. 成果交底：组织业主及运维单位进行成果讲解，提供数据查询与使用培训。
本方案严格遵循行业标准，通过多技术协同探测与全过程质量控制，确保燃气管线数据精准、安全，为后续管网维护与改造提供可靠依据。施工过程中需动态调整技术参数，灵活应对现场复杂条件，全力保障项目顺利实施。
