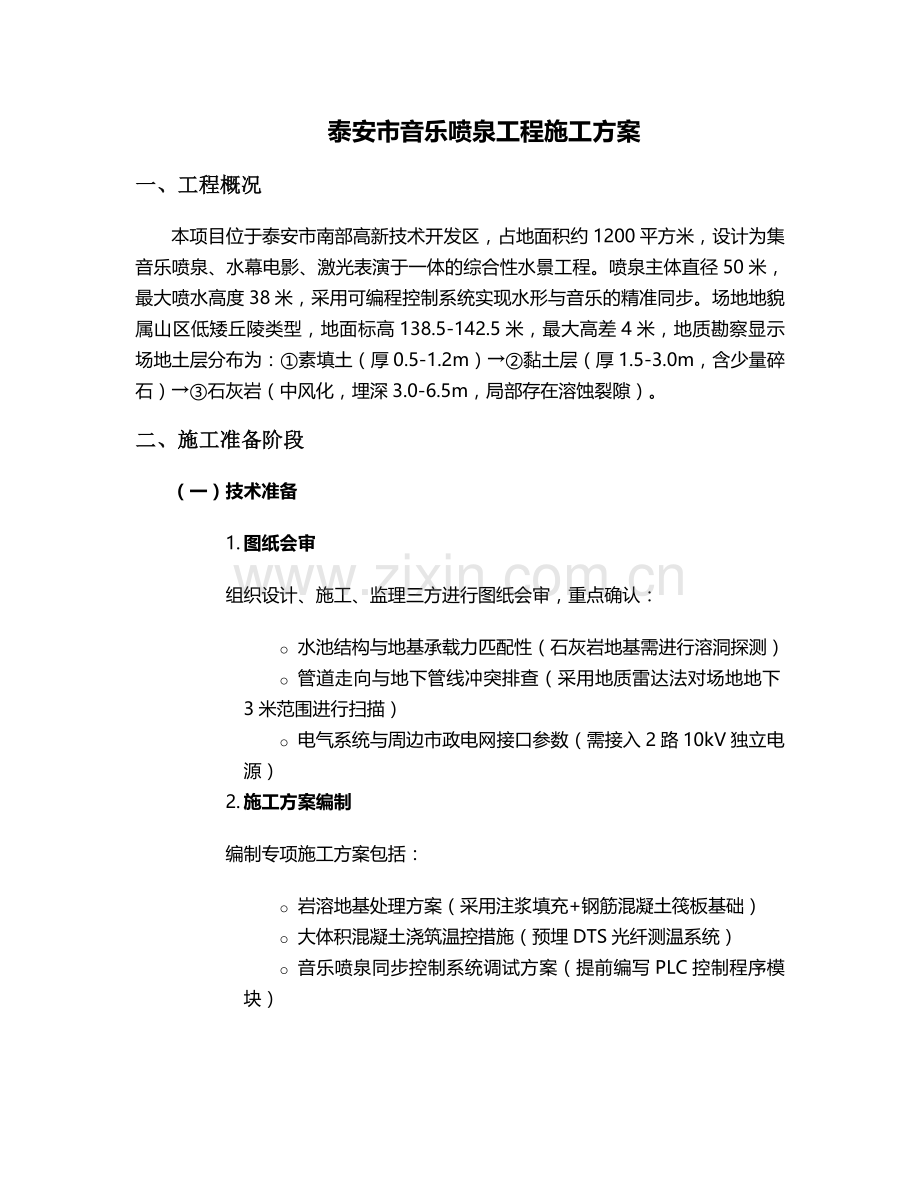

泰安市音乐喷泉工程施工方案
一、工程概况
本项目位于泰安市南部高新技术开发区，占地面积约1200平方米，设计为集音乐喷泉、水幕电影、激光表演于一体的综合性水景工程。喷泉主体直径50米，最大喷水高度38米，采用可编程控制系统实现水形与音乐的精准同步。场地地貌属山区低矮丘陵类型，地面标高138.5-142.5米，最大高差4米，地质勘察显示场地土层分布为：①素填土（厚0.5-1.2m）→②黏土层（厚1.5-3.0m，含少量碎石）→③石灰岩（中风化，埋深3.0-6.5m，局部存在溶蚀裂隙）。
二、施工准备阶段
（一）技术准备
1. 图纸会审
组织设计、施工、监理三方进行图纸会审，重点确认：
o 水池结构与地基承载力匹配性（石灰岩地基需进行溶洞探测）
o 管道走向与地下管线冲突排查（采用地质雷达法对场地地下3米范围进行扫描）
o 电气系统与周边市政电网接口参数（需接入2路10kV独立电源）
2. 施工方案编制
编制专项施工方案包括：
o 岩溶地基处理方案（采用注浆填充+钢筋混凝土筏板基础）
o 大体积混凝土浇筑温控措施（预埋DTS光纤测温系统）
o 音乐喷泉同步控制系统调试方案（提前编写PLC控制程序模块）

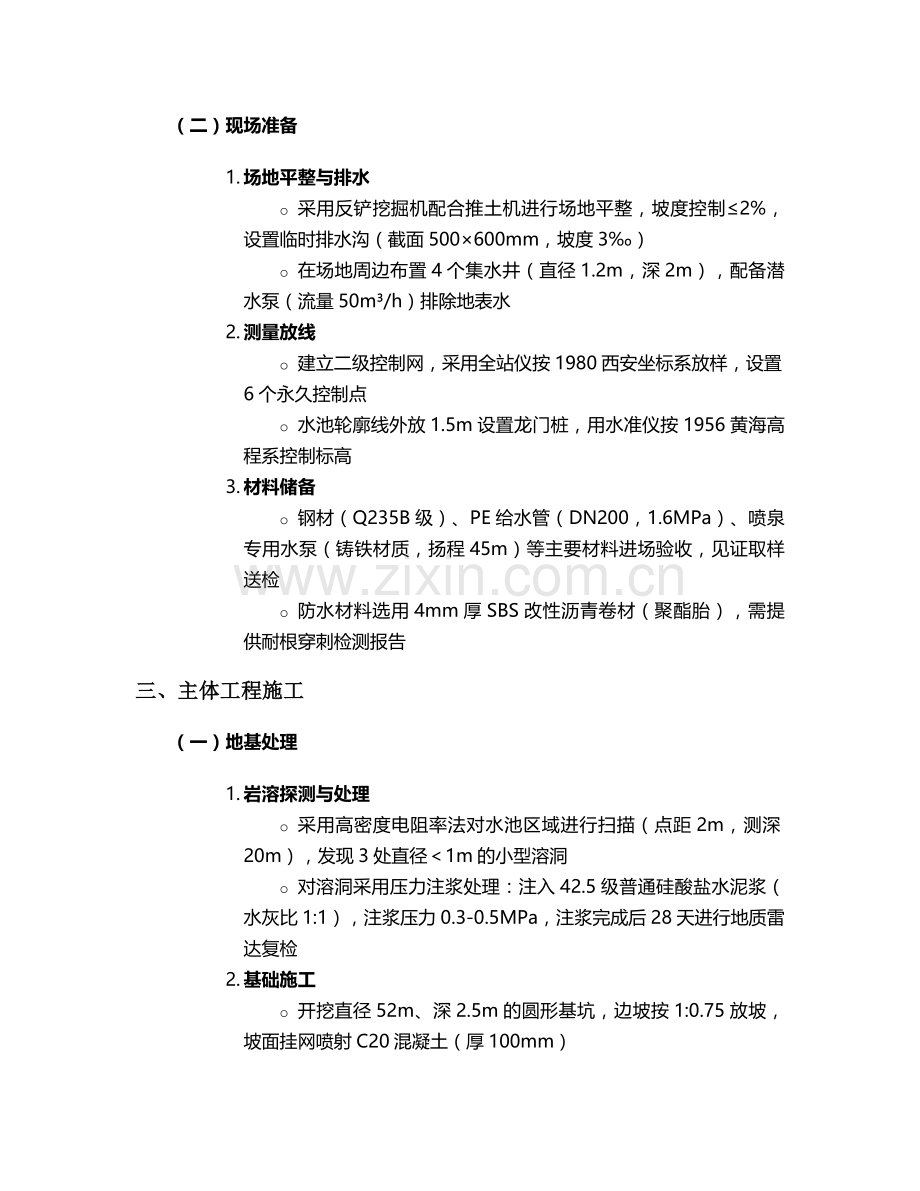

（二）现场准备
1. 场地平整与排水
o 采用反铲挖掘机配合推土机进行场地平整，坡度控制≤2%，设置临时排水沟（截面500×600mm，坡度3‰）
o 在场地周边布置4个集水井（直径1.2m，深2m），配备潜水泵（流量50m³/h）排除地表水
2. 测量放线
o 建立二级控制网，采用全站仪按1980西安坐标系放样，设置6个永久控制点
o 水池轮廓线外放1.5m设置龙门桩，用水准仪按1956黄海高程系控制标高
3. 材料储备
o 钢材（Q235B级）、PE给水管（DN200，1.6MPa）、喷泉专用水泵（铸铁材质，扬程45m）等主要材料进场验收，见证取样送检
o 防水材料选用4mm厚SBS改性沥青卷材（聚酯胎），需提供耐根穿刺检测报告
三、主体工程施工
（一）地基处理
1. 岩溶探测与处理
o 采用高密度电阻率法对水池区域进行扫描（点距2m，测深20m），发现3处直径＜1m的小型溶洞
o 对溶洞采用压力注浆处理：注入42.5级普通硅酸盐水泥浆（水灰比1:1），注浆压力0.3-0.5MPa，注浆完成后28天进行地质雷达复检
2. 基础施工
o 开挖直径52m、深2.5m的圆形基坑，边坡按1:0.75放坡，坡面挂网喷射C20混凝土（厚100mm）
o 浇筑300mm厚C30混凝土垫层（掺聚丙烯纤维0.9kg/m³），表面做拉毛处理
o 绑扎钢筋混凝土筏板基础（厚800mm，配筋双层双向Φ20@150，设置12道径向后浇带）
（二）水池结构施工
1. 池体浇筑
o 水池为钢筋混凝土结构（C35P6抗渗混凝土），分三次浇筑：底板→池壁→压顶
o 池壁高度2.2m，采用15mm厚竹胶板模板（背楞用50×100mm方木，间距300mm），对拉螺栓间距450×450mm（带止水环）
o 混凝土采用泵送浇筑，底板浇筑时采用斜面分层法（厚度500mm），振捣棒插入深度控制在500-600mm
2. 防水施工
o 基层处理：混凝土表面打磨平整，阴阳角做R=50mm圆弧，涂刷基层处理剂
o 防水层施工：满粘法铺贴SBS卷材（长边搭接100mm，短边搭接150mm），阴阳角增设500mm宽附加层
o 闭水试验：注水至设计水位（1.8m），观察72小时，渗漏量≤2L/(m²·d)
（三）管道系统安装
1. 管网布置
o 主管采用DN200 PE管（热熔连接），环向布置于池底垫层下300mm处，设置12个控制分区
o 支管采用DN100镀锌钢管（丝扣连接），坡度2‰，末端设DN25排水阀
2. 管道安装精度控制
o 采用水准仪控制管道标高偏差≤±10mm，坐标偏差≤±15mm
o 所有管道安装后进行1.5倍工作压力的水压试验（试验压力1.0MPa，保压30分钟压降≤0.05MPa）
四、设备安装与调试
（一）主要设备安装
1. 水泵安装
o 安装24台潜水泵（型号QSP50-45-11，流量50m³/h），采用型钢支架固定于池底，与管道采用柔性接头连接
o 水泵基础设置减震垫（橡胶材质，厚度20mm），安装垂直度偏差≤0.1mm/m
2. 喷头系统
o 共安装各类喷头328个，包括：
§ 中心高喷喷头（型号ZGP-30，不锈钢材质，流量80m³/h）
§ 旋转花篮喷头（型号XH-20，可调角度0-30°）
§ 数码跑泉喷头（型号SM-15，响应时间≤0.1s）
o 喷头安装高度偏差≤±2mm，同组喷头中心线偏差≤5mm
3. 电气系统
o 敷设YJV-10kV电缆（截面70mm²）至喷泉专用配电柜，设置2台SCB13-800kVA干式变压器
o 控制线路采用KVVP2-22屏蔽电缆（截面2.5mm²），穿镀锌钢管（DN20）暗敷，接地电阻≤1Ω
（二）系统调试
1. 单机调试
o 水泵：逐台进行空载试运行（30min），测量电流、振动值（≤4.5mm/s）
o 灯光：测试LED水下灯（DC24V，功率30W）的色温（3000K-6500K可调）及同步响应
2. 联动调试
o 编写12套音乐程序（涵盖古典、现代、摇滚等风格），通过PLC控制器实现：
§ 水形变化与音乐节拍同步误差≤±0.05s
§ 灯光色彩与旋律匹配度≥90%
o 连续运行72小时，监测系统稳定性：水泵平均温升≤25℃，控制系统故障率为0
五、质量控制措施
（一）关键工序控制点
工序名称
控制指标
检测方法
频次
混凝土强度
C35P6，28d抗压强度≥35MPa
回弹法+钻芯取样
每50m³
防水层施工
无气泡、空鼓，搭接严密
雨后观察+闭水试验
100%检查
喷头安装
垂直度≤0.5mm/m
百分表测量
每10个
音乐同步精度
延迟时间≤0.1s
示波器测试
全程记录
（二）质量通病防治
1. 混凝土裂缝控制
o 采用低水化热水泥（矿渣硅酸盐水泥），掺加粉煤灰（掺量20%）和聚羧酸减水剂
o 控制混凝土入模温度≤30℃，覆盖保湿养护≥14天
2. 管道堵塞预防
o 安装Y型过滤器（滤网目数80目），定期清洗（每周1次）
o 管道冲洗采用高压水（压力0.8MPa），持续时间≥30min
六、安全文明施工
（一）安全防护措施
1. 高处作业防护
o 池壁施工搭设满堂脚手架（立杆间距1.2m，步距1.8m），设置1.2m高防护栏杆和18cm高挡脚板
o 作业人员佩戴双钩安全带，脚手板满铺且固定牢固
2. 临时用电安全
o 采用TN-S接零保护系统，设置三级配电两级保护（总配电箱→分配电箱→开关箱）
o 水下作业照明采用12V安全电压，电缆接头做防水处理
（二）环境保护措施
1. 噪声控制
o 破碎机、振捣棒等设备设置隔音罩，昼间噪声≤70dB，夜间≤55dB
o 避免夜间施工，确需施工时办理夜间施工许可并公告周边居民
2. 扬尘治理
o 场区主要道路硬化（C20混凝土，厚度150mm），设置洗车平台（高压水枪+三级沉淀池）
o 裸土覆盖防尘网（2000目），PM10浓度控制≤0.5mg/m³
七、施工进度计划
本工程总工期90天，关键线路如下：
场地平整（5d）→地基处理（15d）→水池结构施工（25d）→设备安装（20d）→系统调试（15d）→竣工验收（10d）
采用Project软件进行进度管理，设置5个关键节点控制：
· 第10天：完成岩溶探测与注浆
· 第30天：水池混凝土结构封顶
· 第55天：水泵及管道安装完成
· 第75天：联动调试合格
· 第90天：竣工验收
八、验收标准与流程
1. 验收依据
o 《喷泉水景工程技术规程》（CJJ/T 222-2015）
o 《建筑给水排水及采暖工程施工质量验收规范》（GB 50242-2019）
o 设计图纸及变更文件
2. 验收内容
o 观感质量：水形流畅、灯光均匀、音乐同步效果良好
o 功能测试：连续运行24小时无故障，水质透明度≥1.5m
o 资料核查：隐蔽工程记录、设备合格证、检测报告等齐全
3. 验收程序
施工单位自检→监理预验收→第三方检测→业主组织竣工验收→办理备案手续
九、售后服务与维护
1. 培训服务
对甲方操作人员进行3次专业培训，内容包括：
o 设备日常操作（开关机流程、程序切换）
o 简单故障排除（如喷头堵塞处理、保险丝更换）
o 控制系统参数调整（音乐节拍校正、水形角度设置）
2. 质保期服务
o 整体质保期2年，其中水泵、控制系统核心部件质保3年
o 设立24小时应急响应机制，接到故障通知后2小时内到场处理
3. 定期维护计划
o 月度：清洗过滤器、检查电缆绝缘电阻
o 季度：校准喷头角度、测试备用电源切换功能
o 年度：排空水池进行结构检查、更换老化密封件
本方案针对泰安市地质条件特点，重点强化了岩溶地基处理和系统抗干扰设计，所有施工工艺均符合现行国家规范要求。施工过程中将严格执行"三检制"，确保工程质量达到优良标准，打造兼具观赏性与耐久性的城市水景名片。
