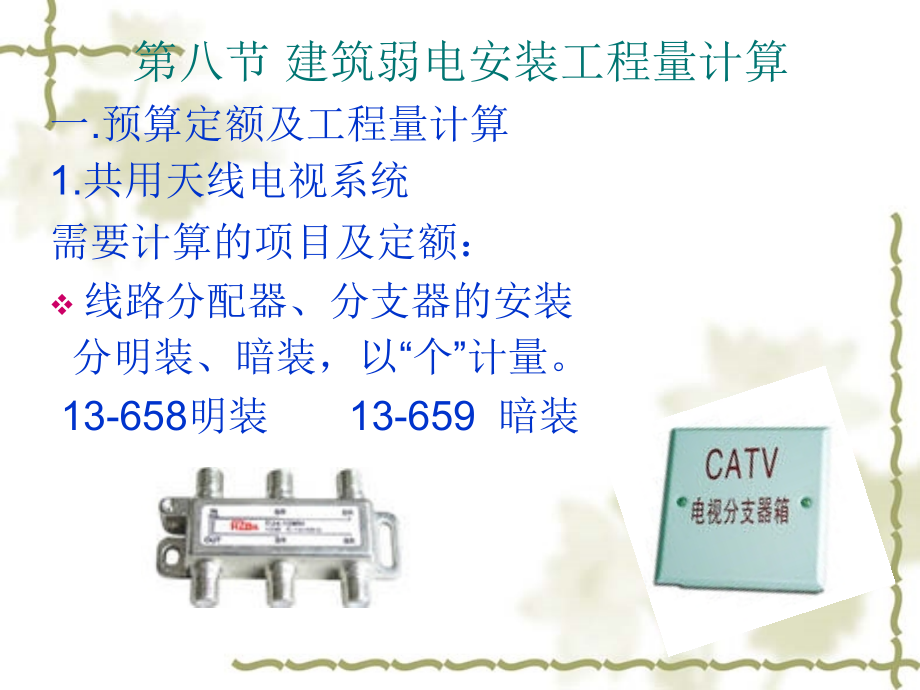

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第八节 建筑弱电安装工程量计算,一.预算定额及工程量计算,1.共用天线电视系统,需要计算的项目及定额：,线路分配器、分支器的安装,分明装、暗装，以“个”计量。,13-658明装 13-659 暗装,用户终端盒（电视插座）,分明装、暗装，以“个”计量。,13-661,明装,13-662,暗装,电视插座含分支器,暗盒埋设,区分规格（,8686,，,75100,，,200150,）以“个”计量。,13-663,暗盒,8686 75100,13-664,暗盒,200150,分配网络上的放大器、分支器、分配器、均衡器、用户终端盒等预留线，按其进出线的数量每根预留0.2米计入射频传输电缆工程量。,用户共用器的安装（前端箱）,以“台”计量,13-570,射频传输电缆的敷设,区分不同敷设方式，按单根“延长米”计量，不扣除管路中间的接线盒所占长度，其,预留长度,和,附加长度,计入工程量。,定额按敷设方式区分：,管,/,暗槽穿放,9mm,以内,13-575,9mm,以上,13-576,线槽,/,桥架,/,支架,/,活动地板内明布放,9mm,以内,13-577,9mm,以上,13-578,射频电缆头制作安装 以,“,个,”,计量,13-584,射频电缆配管工程量计算方法及定额均使用第二册定额。,2.室内电话线路,需计算的项目及定额：,户内放电话线,双绞线缆、光缆、同轴电缆、电话线和广播线敷设，穿放、明布放区分不同敷设方式，按单根（束）“延长米”计量，不扣除管路中间的接线盒所占的长度，其预留长度和附加长度计入工程量。,预留长度：,模块式信息插座、电话出线口等预留线暗每个预留0.2米计入线缆工程量。,附加长度：,电缆进入建筑物 2.0,电缆进入沟内或吊架时引上（下）预留 1.5米,电缆中间接头盒 两端各留2.0米,线缆、电缆进入各种机柜、箱 高+宽,电话线、广播线进入各种箱、柜 高+宽,穿放双芯电话线：区分管内、线槽内，以“,100,米”为计量单位。,13-32 13-33,穿放电话电缆：区分对数（,10,对以内，,20,对，,30,对，,50,对，,100,对，,200,对，,300,对），以“,100,米”为计量单位。,13-3413-40,电话机插座安装,区分普通型及插座型和单联双联，以“个”计量。,13-4913-52,插座盒计算方法及定额均使用第二册定额,电话室内交接箱和组线箱的安装,成套电话组线箱、机柜、机架、抗震底座安装以“台”为计量单位。,组线箱,区分明装与暗装及对数（50对以内，100对，300对），以“台”计量。,13-4113-46,落地交接箱,区分对数（600对以内，1200对以内）以“台”计量。,13-4713-48,电话线配管工程量计算,计算方法及定额均使用第二册定额。,3.门话对讲系统,有线对讲主机的安装,区分,8,路，,16,路，每增加,2,路，以“套”计量。,13-98113-983,有线对讲用户机的安装，以“套”计量。,13-984,要计算一个插座盒，同第二册定额,USP,不间断电源的安装，区分功率大小（,5KVA,以内，,5KVA,以上），以“台”计量。,13-1109,，,13-1110,电控锁的安装，以“台”计量。,13-1006,配管配线计算方法及定额均同第二册。,二.工程量清单的编制,1.分配网络设备 031205010,包括电视前端箱、用户终端盒、分支器等电视分配网络设备。,项目特征：说明名称、功能、安装形式。,计量单位：个,计算规则：按设计图示数量计算。,工程内容包括接线盒埋设，电缆头制作安装，网络终端调试等。,2.射频传输电缆 闽031205011,漏泄式同轴电缆 闽031103040,电话电缆 闽031103039,项目特征：型号、规格、敷设方式。,计量单位：米,3.分线箱 031102057 交接箱031102055,分线盒031102058,项目特征：规格、程式、容量,计量单位：个,4.钢管 031103001 硬质PVC管 031103002,项目特征：规格，敷设方式,计量单位：米,5.过线（路）盒（半周长）031103006,信息插座底盒（接线盒）031103007,项目特征：规格、安装方式,计量单位：个,6.电话出线口 闽031103037,项目特征：型号、形式、安装方式,计量单位：个,7.电话线 闽031103036,项目特征：敷设方式、型号、规格,计量单位：米,8.有线对讲主机 闽031208019,序号,项目编码,项目名称,计量单位,工程数量,1,031102057001,分线箱,电话分线箱暗装STO-30/50,个,1,2.,031103001001,钢管,焊接钢管砖混结构暗配DN20,米,35,3.,031103006001,过线盒,暗装过线盒300*200*120,个,4,4.,031103007001,信息插座底盒（接线盒）,砖墙内电话插座接线盒86H50安装,个,42,5.,闽031103037001,电话出线座,双联电话出线座插座型,个,42,6.,闽031103036001,电话线,管内穿双芯电话线 HYV-2*0.5,米,624,分部分项工程量清单,序号,项目编码,项目名称,计量单位,工程数量,7.,031205010001,分配网络设备,电视前端箱安装,射频电缆头制作安装2个,个,1,8.,031205010002,分配网络设备,电视用户终端盒暗装,电视接线盒86H50暗装 28个,射频电缆头制作安装 56个,个,28,9.,031205010003,分配网络设备,用户分配网络,用户三分支器安装,分支器盒150*100*70安装,个,7,10,闽031205011001,射频传输电缆,射频传输电缆 管内布放75-5,米,318,第九节 与安装工程有关的费用,一.高层建筑增加费,指高层民用建筑物以室内设计地坪为准，超过六层或室外设计地坪至檐口高度超过20米以上时计取该费用。,高层建筑施工时，人工降效、材料、工具垂直运输增加费用、施工用水加压泵台班费用、工人上、下班使用的外用电梯，上、下通讯联络等所发生的费用。,计算方法：按有关费用章的相应子目计取，包括6层及20米以下全部工程的项目定额工日之和计算。,二.脚手架搭拆费,安装工程施工时搭拆简易脚手架的费用。按相关费用章的不同规定计算，不论是否搭拆都应计取，除非单独承担户外埋地管道工程不能计取。,按安装工程的项目定额工日之和计算。,三.超高增加费,操作物至操作地点的距离超过定额设定的施工距离而需要补充的费用。,施工高度各册规定如下：,第二册 电气工程 5米 第七册 消防工程 5米,第八册 给排水工程 3.6米 第九册通风空调工程 6米,第十三册 弱电 5米,计算方法：按超高部分安装工程项目定额工日之和计算。,四.地下室施工增加费,指地下室和上部洞体的工程施工（非夜间）中人工、机械降效及施工照明等增加费用。,计算方法：按地下室和上部洞体安装工日之和计算。,五.系统调整费,指按国家有关规范、标准所进行的全系统的检测、调整和试验所发生的费用。,分为,通风空调工程系统调整费,和制冷站、空压站等,站内系统调整费,。,计算方法：通风空调系统调整费，按属于通风空调系统安装工程的项目定额工日之和计算。,制冷站（库）、空气压缩站、乙炔发生器、水压机蓄势站、小型制氧站、煤气站等工程的系统调整费，按属于各站工艺系统内部安装工程的项目定额工日之和计算。,六.安装与生产同时进行增加费用,指改扩建工程在生产车间或装置内施工，因生产操作或生产条件限制干扰了安装工作正常进行而增加的降效费用。,按有干扰安装工作正常进行的安装工程项目定额工日之和计算。,七.在有害身体健康的环境中施工降效增加费用,指在有关规定允许的前提下，改、扩建工,程由于车间装置内有害气体或高分贝噪声超过国家标准以致影响身体健康而增加的降效费用。,按有害身体健康环境的安装工程项目定额工日之和计算。,各项与安装工程有关的费用，除脚手架搭拆费计入措施费外，其余费用计入综合单价。,例3.9.1某商住楼，共15层，商场层高5.5米，安装成套型吊链三管荧光灯120套，荧光灯主材单价80元/套，管理费费率20%，利润率2%。计算该分部分项工程综合单价。,分部分项工程量清单综合单价分析表,工程名称：略 计量单位：套,项目编码：030213004001 工程数量：120,项目名称：吊链式三管荧光灯 综合单价：99.18元/套,定额编号,工程内容,计量单位,工程数量,综合单价组成,小计,人工费,材料费,机械费,管理费,利润,2-1666,吊链式三管荧光灯,10套,12,1098,352.2,-,219.6,33.40,1703.2,荧光灯主材,套,121.2,9696,9696,2-1984,超高增加费,工日,36.6,362.34,-,-,72.47,8.70,443.51,2-1989,高层建筑增加费,工日,36.6,43.92,-,14.27,8.78,1.34,68.31,合计,11901.02,1201.01=121.2,10套灯具人工消耗量3.05工日，则123.05=36.6工日,
