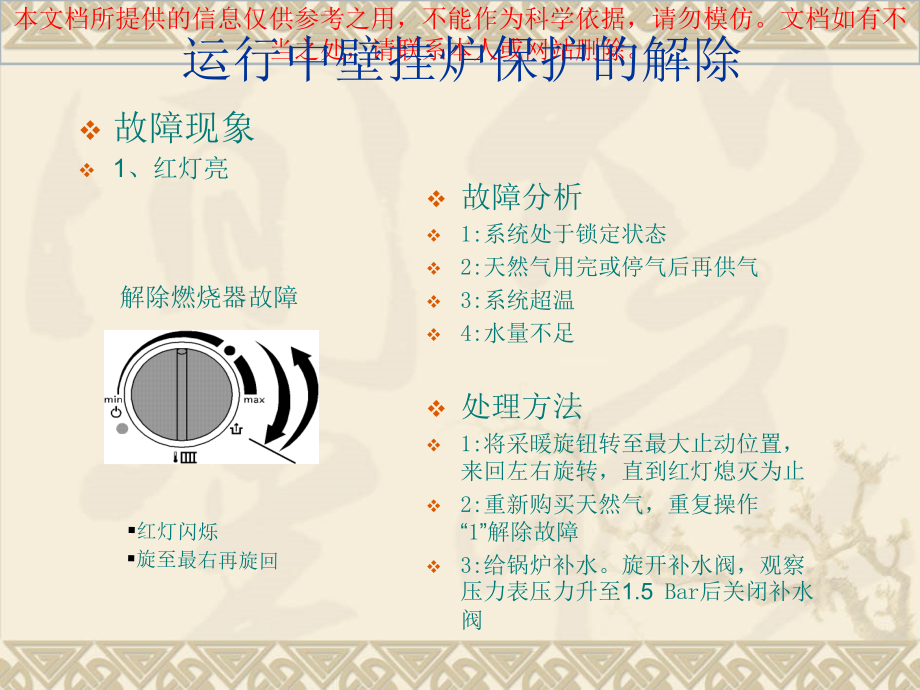

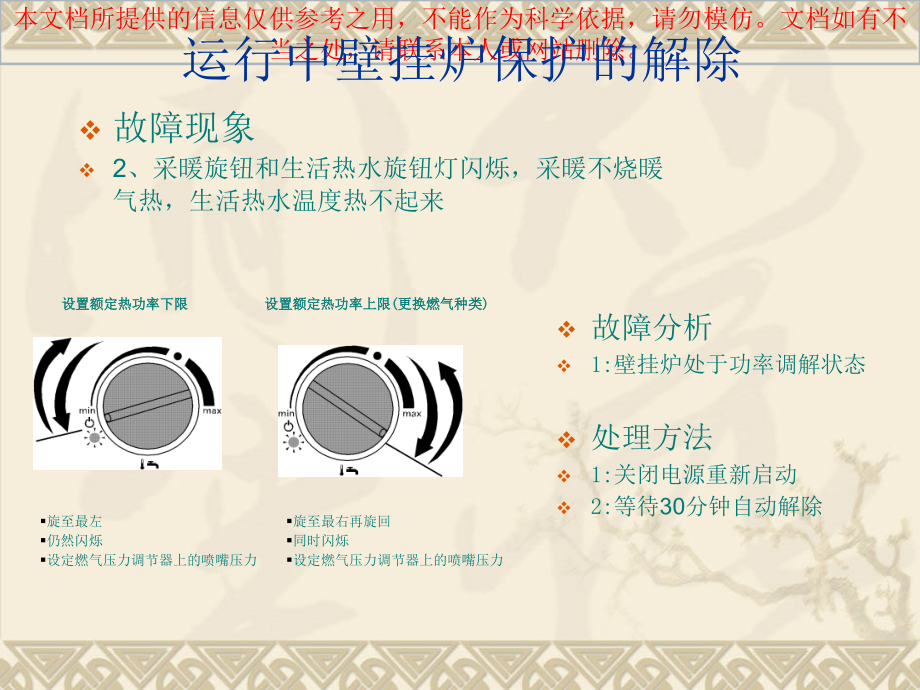

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不当之处，请联系本人或网站删除。,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不当之处，请联系本人或网站删除。,运行中壁挂炉保护的解除,故障现象,1,、红灯亮,故障分析,1:,系统处于锁定状态,2:,天然气用完或停气后再供气,3:,系统超温,4:,水量不足,处理方法,1:,将采暖旋钮转至最大止动位置，来回左右旋转，直到红灯熄灭为止,2:,重新购买天然气，重复操作“,1,”,解除故障,3:,给锅炉补水。旋开补水阀，观察压力表压力升至,1.5,Bar,后关闭补水阀,解除燃烧器故障,红灯闪烁,旋至最右再旋回,运行中壁挂炉保护的解除,故障现象,2,、采暖旋钮和生活热水旋钮灯闪烁，采暖不烧暖气热，生活热水温度热不起来,故障分析,1:,壁挂炉处于功率调解状态,处理方法,1:,关闭电源重新启动,2:,等待,30,分钟自动解除,设置额定热功率上限,(,更换燃气种类,),设置额定热功率下限,旋至最右再旋回,同时闪烁,设定燃气压力调节器上的喷嘴压力,旋至最左,仍然闪烁,设定燃气压力调节器上的喷嘴压力,运行中壁挂炉保护的解除,故障现象,3,、安全阀漏水,故障分析,1:,水压过高超过,3,Bar,2:,安全阀密封面堵有异物,处理方法,1:,关闭好补水阀,2:,排水降压，水压降至,1.5,Bar,3:,冲洗安全阀密封面,常见故障的原因及排除方法,故障现象,1,、生活热水不热,故障分析,1:,生活热水温度传感器损坏,2:,生活热水水流量过大,3:,生活热水与自来水水管接反,4:,换向阀不切换,5:,生活热水温度设定低,6:,循环系统内部有气,7:,水泵锈死,8:,生活热水与自来水水管串连,处理方法,1:,更换生活热水温度传感器,2:,减小生活热水水流量或降低自来水压力压力,3:,生活热水水管与自来水水管调换,4:,清理换向阀或更换换向阀,5:,重新调整热水温度旋钮,6:,跑风排气,7:,拧下水泵密封螺栓转松转子或更换水泵,8:,分开自来水管使它不能串联,常见故障的原因及排除方法,故障现象,2,、采暖不热,故障分析,1:,温度传感器损坏,2:,采暖系统阻塞，采暖水循环不畅,3:,燃气阀最大压力设定值过小,4:,换向阀不切换,5:,采暖水温度设定低,6:,循环系统内部有气,7:,水泵锈死,8:,管路或分水器上的闸阀或球阀没有打开,处理方法,1:,更换温度传感器,2:,检查系统管路，清除阻塞,3:,请天然气公司解决压力设置（,17.5,57mbar,）,4:,清理换向阀或更换换向阀,5:,重新调整采暖水温度旋钮,6:,跑风排气,7:,拧下水泵密封螺栓转松转子或更换水泵,8:,打开阀门,常见故障的原因及排除方法,故障现象,1,、经常掉压补水或有明显漏水现象,故障分析,1:,系统管路接头漏水,2:,分水器漏水,3:,地热管漏水,4:,排气阀漏水,5:,锅炉钢制卡子或密封圈损坏漏水,处理方法,1:,紧固接头螺栓或重新安装,2:,紧固螺栓或重新安装,3:,修补地热管,4:,清洗排气阀内的异物或更换排气阀,5:,更换卡子或密封圈,常见故障的原因及排除方法,故障现象,1,、漏气,故障分析,1:,燃气管与锅炉接口处漏气,2:,燃气比例阀漏气,处理方法,1:,上紧螺母或更换新的石棉垫,2:,旋紧燃气阀前、后测压孔密封螺钉或更换燃气比例阀,常见故障的原因及排除方法,故障现象,1,、噪音过大,故障分析,1:,风机叶轮上有异物,2:,风机底板与烟罩之间紧固螺钉松动,3:,风机轴承磨损或动平衡差,4:,系统缺水或系统内有气,5:,水泵机封磨损,6:,点火功率过高产生爆燃,7:,烟管密封不严,处理方法,1:,清理叶轮异物,2:,上紧紧固螺栓,3:,更换新风机,4:,对系统补水或进行排气,5:,更换水泵,6:,降低点火功率（调整燃气比例阀）,7:,重新安装烟管,常见故障的原因及排除方法,故障现象,1,、点火失败,故障分析,1:,小火设置功率太低,2:,电离电极探头脏,3:,电离电极探头连接线有断路现象,4:,电离电极探头连接线两端插接件接触不良,5:,电路板故障,6:,文丘里管堵有异物或烧坏,7:,烟管堵塞,处理方法,1:,重新设置小火功率,2:,清理电离电极探头,3:,更换电离电极探头连接线,4:,重新插接连接线,5:,更换电路板,6:,清理文丘里管上的异物或更换新的文丘里管,7:,清除烟管里的异物,常见故障的原因及排除方法,故障现象,1,、跳闸,故障分析,1:,电压是,380V,的交流电,2:,在安装过程中造成的火线于地线搭接或零线于地线搭接,3:,温控器的零、火线与地线搭接,处理方法,1:,要求电工处理家用电（,220V,交流电）,2:,更换电线,3:,更换温控器线,
