壁挂炉原理零部件和作用介绍教育课件.ppt

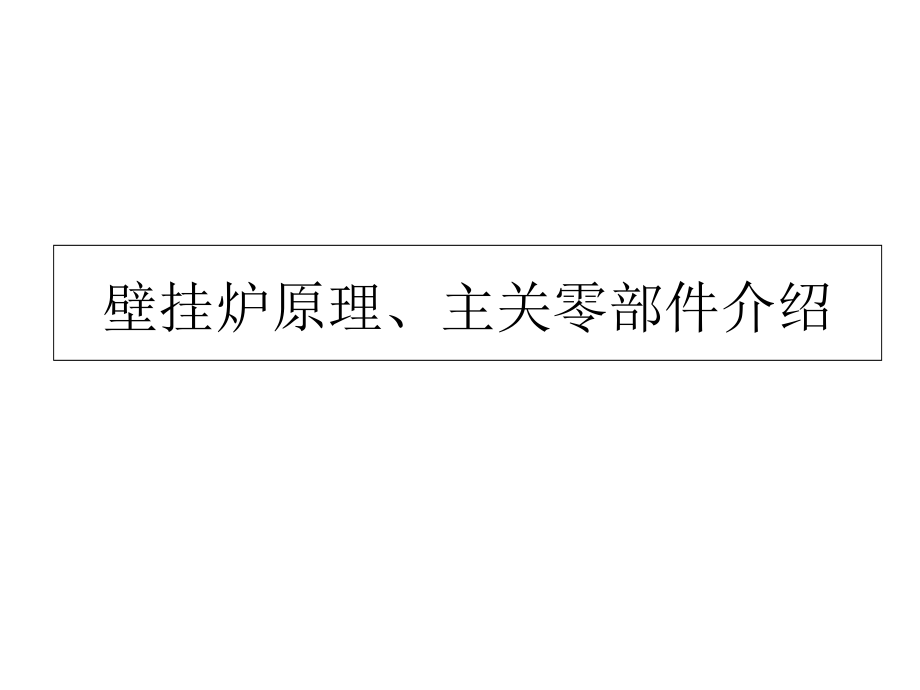

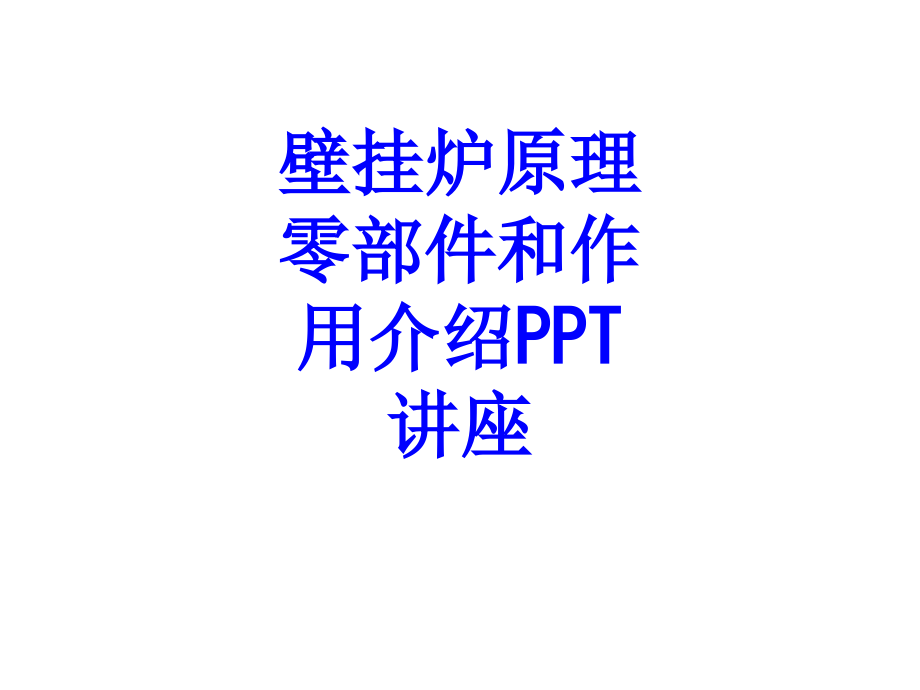

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,壁挂炉原理零部件和作用介绍PPT讲座,壁挂炉原理、主关零部件介绍,产品概念,壁挂炉也即燃气采暖热水炉。是以水,为热传媒，燃烧燃气产生热量，用于家庭采暖兼供生活热水的装置。可采用散热片、地暖盘管和风机盘管等作为散热末端；生活热水可采用储水式或者直接采用快速式。常被称为壁挂炉、家用锅炉、燃气采暖炉、燃气采暖热水炉、壁挂式燃气锅炉等。,系统原理,板换式,系统原理,套管式,套管式水路系统,板换式水路系统,系统保护功能,1,壁挂炉具有水温,90,限温保护、缺水（低水压）保护、防干烧保护、风压保护、意外熄火保护、水泵防卡死保护、前后清扫功能、防冻保护等多重保护措施，具有极高的安全性。,2,水温,90,限温保护：当任何一个温度传感器检测到水温达到,90,上限时，系统进入安全关闭状态，直到温度下降到安全温度以下，壁挂炉重新启动。,3,过热保护：当系统水温升高到极限温度,95,时，壁挂炉强制关闭燃气阀，系统停止工作，报过热故障,(E7),，从而保护壁挂炉。,4,低水压保护：只有采暖系统内的水压达到工作要求（,0.5 bar,），壁挂炉才能启动；当采暖系统压力低于,0.3 bar,时，壁挂炉报水压故障（,E1,），防止壁挂炉干烧和水泵空转，以保护系统不受损坏。,5,防干烧保护：当系统回水不畅时，自动旁通阀起作用，保持通过主换热器的水量满足,600 L/min,，防止其干烧。,6,水系统过压保护：当采暖系统压力超压，超过,3 bar,时，水会从安全阀自动泄压，以保护采暖系统。,7,风压保护：当烟道堵塞或有倒风情况发生时，火焰自动熄灭，报风压故障,(E6),；当上述情况消除时，壁挂炉重新启动。,8,前清扫功能：壁挂炉在每次点火之前执行前清扫程序排除燃烧室内残余气体并防止点火爆燃。,9,后清扫功能：当壁挂炉达到设定温度或停止洗浴（设置在单供热水状态）时，燃气阀关闭，系统停止燃烧，而此时风机延时工作,30,秒，此功能将熄火后所残留的废气排出室外，保障了再次启动的安全。,10,停气手动恢复保护：由于某种原因在运行中火焰熄灭时，则尝试再次点火。如果点火不成功的话，则报点火故障,(E2),，须手动恢复。,11,停电复位保护：壁挂炉具备电系统过压保护及停电时安全复位功能。停电时机器会熄灭，水泵、风机会停止工作。当电源重新接通时，需人工操作才能动使壁挂炉重新启动。,12,卫浴超时保护：当卫浴燃烧状态不间断持续时间超过,1,个小时，则自动关火进入待机状态，必须手动复位或先关水再开卫浴水才可启动卫浴。,13,防卡死装置：循环泵停止工作每过,21,小时，自动循环,30,秒。,14,防冻保护：,1,）一级防冻：当供暖温度,8,，水泵将运行,2,分钟再停止,2,分钟，并且不停循环此周期。当温度,10,时，停止防冻。此功能在关机下也有效。,2,）二级防冻：当供暖温度,5,，水泵运行,2,分钟后开始点火燃烧。当供暖温度,30,时停止燃烧。此功能在关机下也有效，在关机防冻燃烧时显示关机状态,电脑板,交流阀电脑板（无,4,个二极管）,电脑板,交流阀电脑板（有,4,个整流二极管）,电脑板,变频电脑板（多出一个风机反馈插件）,开机前：检测水压开关是否通（否,E1,），采暖传感器、卫浴传感器是否在正常范围内（否,E3,、,E4,），极限温度开关是否通（否,E7,）,按开机：检测水流量感应器有没有信号时；没有,水泵先运行,30S,，同时检测风压开关在连续几秒内是断开；（否则,E6,），,风机运行，检测风压开关在连续几秒内是通（否则,E6,），检火电极检测有无信号（有,E5,）,电极点火，燃气阀打开一半（中火）检火电极检测到有火时（每次点火,8,秒，连续三次失败，显,E2,），燃气阀全部打开（大火）使所有燃烧器着火，然后燃气阀关到最小（小火），再根据取暖水温小于设定温度，则大火烧；到设定温度，火焰慢慢变少，从火焰标志上看一格一格减少，尽量保持在设定温度时燃烧；如降到最小火燃烧时，采暖水温不超过设定温度,5,度，电脑板拔码,6,在,ON,时过,5,分钟熄火，拔码,6,在,OFF,时不熄火，如降到最小火燃烧时，采暖水温还是大于设定温度,5,度，炉熄火；关闭燃气阀,风机延迟,30,秒关；,拔码,6,在,ON,时水泵延迟,60,秒关，然后停,7,分钟运行,3,分钟；拔码在,OFF,时水泵不停；,拔码,2,在,ON,时直至水温低于设定温度,15,度，拔码,2,在,OFF,时直至水温低于设定温度,8,度，同时过,3,分钟后，重新进入启动程序。,关机时关闭燃气阀，风机延长,30,秒关，水泵延长,60,秒关,采暖模式工作,生活热水模式,在取暖时进入生活用水：（冬天模式）,打开水龙头，水流量感应大于,2.5L/min,时，显示屏显水龙头，（,炉不失火,）；,套管机水泵停止工作；板换机水泵不停，三通阀切换生活用水。,生活用水温度小于设定温度，则大火烧；到设定温度火焰慢慢变少，从火焰标志上看一格一格减少，尽量保持在设定温度时燃烧；如小火值偏大，无法保持在设定温度时，不管设定温度是多少度，生活用水到,68,度才熄火。,关闭水龙头，显示屏水龙头消失，关闭燃气阀；,炉熄火,10S,。,套管机水泵工作，板换机三通阀再切换取暖,再按取暖程序重新进入启动。,主热交换器,单管主热交换器,主热交换器,套管主热交换器,主热交换器,套管主热交换器 解剖内部结构,生活热水,采暖热水,该图为套管机截面内部结构图，采暖热水椭圆管内套装了生活热水星形管,主热交换器故障现象和判断：,主热交换器漏水时表面会产生铜绿；大部分是堵塞，主要现象是进出水温差特别大，或几分钟有过热保护显,E7,。,板式换热器,板式换热器解剖图,卫浴时，炉容易过热报,E7,或内循环水温高于,90,度熄火，生活用水不热。,燃烧器,喷嘴大小：天然气,1.3,液化气,0.8,燃烧器工作原理图,燃气从喷嘴高速喷出后，引射四周的静止空气进入引射器，在引射器内燃气和被引射进入的一次空气实现充分混合，并经扩散减速后进入燃烧器头部，燃气与空气的混合气从头部火孔喷出被点燃。在燃烧过程中，燃烧器周围的空气不断补充进来，以保证燃气充分燃烧。,风机,风机在长时间运行后，可能存在转轴轴心偏移，风叶集炭或粉尘，产生噪音或风量不足、风压不正常等现象。在日常的使用和维护中，需要对可能妨碍风机正常运行的杂物进行清理。,文丘里,炉显示,E6,，风压开关,棕色线,短接正常，风机正常工作更换风压开关还不行，可能文丘里管堵或融,水泵,水泵,水泵故障现象和判断：,在几分钟水温显示很高或过热保护显,E7,，先判断自动排气阀是否打开，打开前面一字螺丝看轴是否在转，不转时用一字螺丝刀帮助转动，还不行查水泵上有无,220V,电，有则水泵坏。自动排气阀漏水，拆开重新组装，在,O,型圈上涂上洗洁精或中性食用油就很容易装回去。,自动排气阀在运行过程中可能会发生喷水现象，通常为水质中有杂质，影响排气阀中浮子上下运动，只需拆下重新装配即可。,燃气比例阀,西特燃气阀,AC220,中信燃气比例阀,中信燃气阀,直流,200,伏,艾柯燃气比例阀,风压开关,风压开关,风压开关为锅炉的一种安全保护装置，它内部被一瓣膜分为两个腔体，在瓣膜的两侧的两个腔体分别与两个测压管相连接，通过比较压力测量管获得的压力，来检测排烟系统是否正常运行。,风压开关故障现象和判断,：炉报,E6,或炉不报故障不点，短接风压开关,棕色,线正常，用嘴吸风压开关触点也不闭合。,膨胀水箱,膨胀水箱,水,箱故障故障现象和判断,：水温从,10,度左右升到,50,多度时水压从,1,公斤升到,3,公斤，安全阀泄压。是水箱没气，用打自行车的气筒往水箱里打气，气压不能超过,3,公斤，没有气压表只能凭感觉差不多就行。重新打气后过一段时间有重复出现的可能是水箱漏气需要更换水箱。,水流量传感器（开关）,点火电极,检火电极,由于火焰中存在正负离子，电场施加于火焰时，外电路即可产生微弱电流。,检火针故障现象和判断,：如显示屏显示,E5,或出现不点火，可能是检火针漏电或在临界点无法判断是否有火，在没点火前从电脑板上拔掉检火针，按复位键不报,E5,后，点着火后马上插回去，还不行检火针坏。,火焰离子电流十分微弱，想取出火焰信号控制相应的机构动作，完成各种控制功能，就必须进行放大，通常，热水器的主火焰内阻在,1M,以上，而副火焰内阻高达,8M,以上。如此大的内阻，对火焰检测针与燃烧器之间的绝缘提出了极高的要求，否则，绝缘稍有下降，漏电流会超过火焰离子电流。,水流量传感器（开关）,水流量传感器（开关）,1,）用于检测生活用水的流量，当水流量超过,2.5 L/min,时，流量传感器（开关）感应到信号，将信号传给电路板，启动生活热水功能或者将采暖模式切换到生活热水模式，遵循生活热水优先原则。,2,）流量开关使用的是翻板开关，引线为两条同色线，在检测时可用万用表检测其通断情况。,3,）流量传感器为频率型信号输出，引线为（,红色,5V,，黑色,0V,，黄色是,S,信号。）,左右两脚为,+5V,供电和接地端，中间脚为脉冲信号输出端。在检测时可用万用表检测,+5V,供电是否正常，吹气使流量传感器旋转观察显示屏是否有相应显示。,4,）,故障现象和判断,：打开水龙头，水流量能达到,2.5L/min,时，显示屏不显示水龙头，把水流感应器拆后重装还行，则流量感应器坏。,注水阀组件（含旁通）,三通换向阀,用户房间散热片不热，炉显示温度很高，摸板换很热，说明有热水通过内循环回来，先查旁通阀有关无打开，没有则说明三通阀关不严。拆后清洗。,三通换向阀电动马达,1,）采暖状态,脚供电,2,）生活热水状态,脚供电,出现供暖正常卫浴不正常或是卫浴正常供暖不正常，或供暖时用户房间散热片不热，炉显示温度很高，可能马达坏或切换不切底,安全阀,安全阀,水压开关,过热保护器,炉显示,E7,，,白色,线短接正常，主热交换器确实没有达到,95,度，拆下温度开关还是不通的。,
