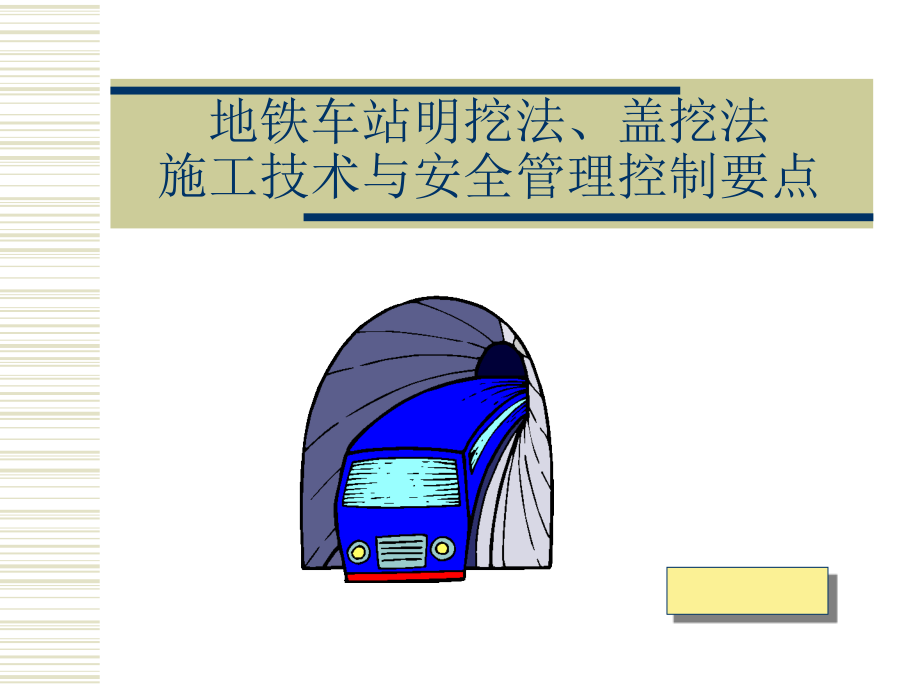

地铁车站明挖法、盖挖法施工技术与安全管理控制要点幻灯片.ppt

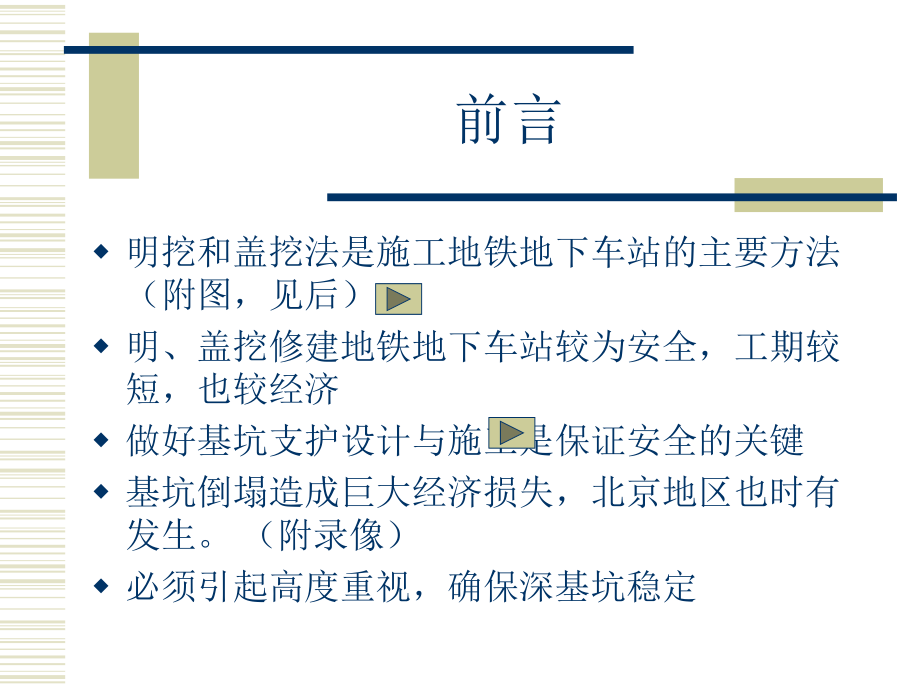

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,地铁车站明挖法、盖挖法施工技术与安全管理控制要点,前言,明挖和盖挖法是施工地铁地下车站的主要方法（附图，见后）,明、盖挖修建地铁地下车站较为安全，工期较短，也较经济,做好基坑支护设计与施工是保证安全的关键,基坑倒塌造成巨大经济损失，北京地区也时有发生。（附录像）,必须引起高度重视，确保深基坑稳定,本节讲课内容,明、盖挖法施工技术要点,明、盖挖法安全管理控制要点,、主要依据规范,、主要参考书,明挖法,定义,适用范围,基坑分类,明挖基坑支护形式及支护体系,支护形式,、无水或降水施工支护：土钉支护,桩支护,连续墙支护,搅拌桩支护（或,SMW,桩）,、封闭止水支护：排桩（咬合桩）,桩旋喷桩,连续墙,旋喷定喷墙（局部用）,支护体系,桩锚支护体系,桩撑,钉桩复合支护体系,墙撑支护体系,照片,以上各种支护体系在基坑设计中可根据工程情况进行组合设计。,土钉网喷混凝土支护,定义,适用范围,施工技术要点,、设计及构造规定,、施工：主要机具、工艺流程（附图，见后）,、关键技术：材质、钉长、孔深、钉网连接、,喷层厚度、挖土,安全管理控制要点,、地层中含水处理,、坑边超载,、季节性,土钉墙工艺流程图,（层高按土钉间距）（坡面及坡度检查）（钻机或洛阳铲）,（土钉加工）（养护）（与土钉连接）,分层开挖土方,喷射砼,下土钉及压浆管,压浆,挂网,坡面修整,钻孔,桩锚（撑）支护,定义,适用范围,施工技术要点,钻孔灌注桩施工,主要机械,工艺流程（附图，见后）,关键技术：定位、垂直度及深度、间隔跳孔、不均匀配筋、泥浆及灌灰、桩检测、降水与桩施工,钻孔灌注桩工艺流程图,定位,泥浆,灌砼,钢筋加工,钻孔,埋护筒,下钢筋笼,锚杆（索）施工,主要机具（附照片）,工艺流程（附图，见后）,关键技术：试验、定位、角度、深度、支架、自有段注浆管、腰梁、预应力张拉,锚杆（索）工艺流程图,定位,张拉,做腰梁和支架,锁定,下锚杆,钻孔,灌浆,内支撑,钢管或型钢组件制作,端头板设置,斜撑要考虑水平剪力,施加预应力,大跨度设临时支撑,土方开挖：支撑强度要求、每步土方开挖高度,(,附照片,),安全管理控制要点,桩：间隔钻孔、泥浆护壁、孔口防护、人工挖孔桩做护壁通风,锚：张拉时站在侧面、旁站检查,内支撑：施加预应力时检查、腰梁要连接,墙撑支护施工技术及安全管理控制要点,定义,适用范围,施工技术要点,、连续墙：机具、工艺流程（附图和照片，见后）,、排桩：咬合桩（附图）、灌注桩旋喷桩（或人工挖孔桩）,、水平支撑：内支撑或锚杆（索）,、开口处理：旋喷定喷（附图）,安全管理控制要点,同桩锚、钢筋笼吊放、高压旋喷,连续墙工艺流程图,导墙施工,清槽,放锁口管或接头箱,放钢筋笼,挖槽,灌注砼,锁口拔管或接头箱,泥浆制配,钢筋笼加工,钢筋砼桩,素砼桩,咬合桩示意图,连续墙开口处理,施工监测,监测重要性,监测的内容,信息化的施工,盖挖法,定义,适用范围,盖挖顺做法：施工步骤（附图，见后）,盖挖逆做法：施工步骤（附图，见后）,中柱施工（附图，见后）,两种盖挖法主要区别：顶板、防水、中柱、堆载、节点处理,施工安全控制要点：顺做法支撑按明挖、竖井施工同暗挖、开挖条件、站台层施工、做好通风及防火,盖挖顺做法施工步骤图,盖挖逆做法施工步骤图,工程实例介绍,国贸站（附图）,永安里站（附图）,天安门东站（附图）,国贸站,永安里站,天安门东站内,谢谢！,
