地铁车站设备区机电安装及装修施工工艺要求说明.ppt

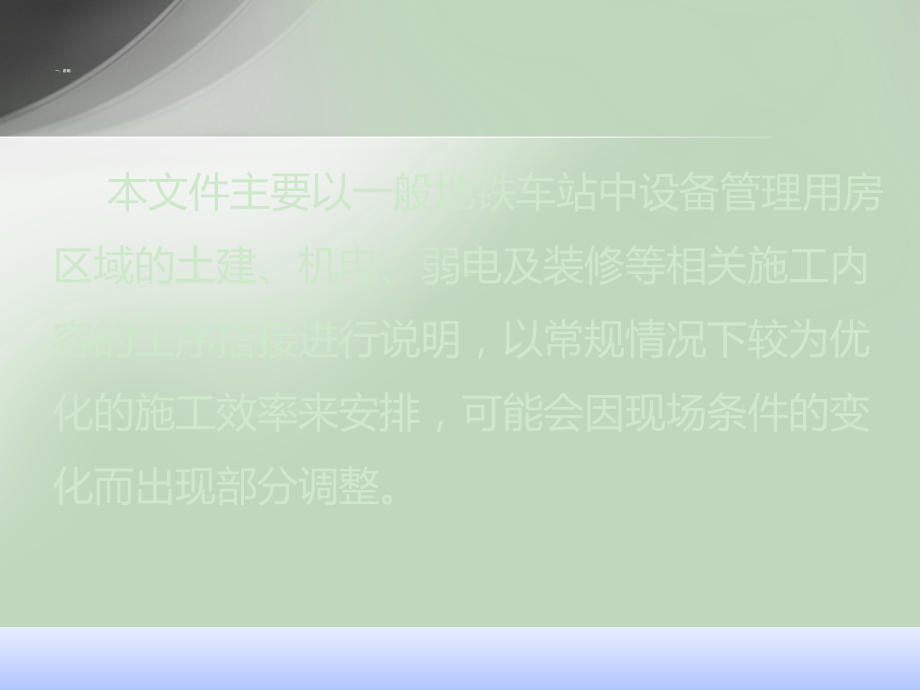

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,地铁车站设备区机电安装及装修,施工工艺要求说明,一、说明,本文件主要以一般地铁车站中设备管理用房区域的土建、机电、弱电及装修等相关施工内容的工序搭接进行说明，以常规情况下较为优化的施工效率来安排，可能会因现场条件的变化而出现部分调整。,二、总体流程,一类机房移交,二类机房移交,三类机房移交,机电管线安装,系统设备安装,装修机电完善,机电管线安装,系统设备安装,装修机电完善,机电管线安装,系统设备安装,装修机电完善,其他区域移交,机电管线安装,系统设备安装,装修机电完善,设备调试,车站单机调试,车站联调,全线联调,二、总体流程,1、一类机房：,变电所,车控室,通信、信号设备机房,此类房间,主要,是,指,对全线系统开通有严重制约的管理用房和设备机房。,二、总体流程,2、二类机房：,环控电控室,照明配电室,气瓶间,AFC,设备房等系统专业设备管理用房,二、总体流程,3、三类机房：,冷冻机房、环控机房,隧道通风机房,污、废水泵房、高压细水雾机房（若有）,此类机房主要指机房内有独立混凝土设备基础、设备较大并需要预留设备运输通道。,二、总体流程,4、其他区域：,更衣室、值班室、会议室等,走道、楼梯间等,此类区域主要指在车站运营后供运管人员提供服务所使用的场所。,三、一类机房,移交,墙体定位线提供是为保证各类管线在穿越墙体的基准。墙体砌筑单位仅提供定位线，不应在地面设置任何模板、钢筋等设施。,此项是为保障机电管线安装时的效率，若设置影响施工的设施后会滞后管线安装周期1525天。,装修墙体定位线,水平标高基准线,顶面、地面,机电管线安装,墙体,砌筑抹灰,墙面管线安装,地面基层浇注,墙面粉刷,吊顶施工,一类,机房,移交,顶面装饰,基层处理,三、一类机房,移交,水平标高基准线的引用需要保障公共区标高、轨道安装标高一致，否则会影响各机房内设备安装完成标高。,装修墙体定位线,水平标高基准线,顶面、地面,机电管线安装,墙体,砌筑抹灰,墙面管线安装,地面基层浇注,墙面粉刷,吊顶施工,一类,机房,移交,顶面装饰,基层处理,三、一类机房,移交,顶面基层处理包括顶面抹灰、粉刷（第一遍），或按照设计要求的处理工艺进行处理。,此步骤为避免在后期管线安装完成后，部分区域无法进行进行处理的情况。,装修墙体定位线,水平标高基准线,顶面、地面,机电管线安装,墙体,砌筑抹灰,墙面管线安装,地面基层浇注,墙面粉刷,吊顶施工,一类,机房,移交,顶面装饰,基层处理,三、一类机房,移交,管线安装中包括环控、给排水消防、动力照明、供电、通信、信号、FAS、综合监控、气灭等在此类房间中有相关管线、设备基础、管线外护层等系统工作内容。,装修墙体定位线,水平标高基准线,顶面、地面,机电管线安装,墙体,砌筑抹灰,墙面管线安装,地面基层浇注,墙面粉刷,吊顶施工,一类,机房,移交,顶面装饰,基层处理,三、一类机房,移交,墙体砌筑时应保障各设备房间的密闭性，防止出现漏风、漏气（气体灭火）的影响其他系统功能的情况。,墙体抹灰时要保证墙体的完成面标高的准确性，为后期墙面设备的安装提供基准。,装修墙体定位线,水平标高基准线,顶面、地面,机电管线安装,墙体,砌筑抹灰,墙面管线安装,地面基层浇注,墙面粉刷,吊顶施工,一类,机房,移交,顶面装饰,基层处理,三、一类机房,移交,此处的管线安装包括暗埋于墙体内的管线和固定于墙体上的设备或部件，如配电箱、消防箱、泄压阀等影响墙体粉刷的安装内容。,装修墙体定位线,水平标高基准线,顶面、地面,机电管线安装,墙体,砌筑抹灰,墙面管线安装,地面基层浇注,墙面粉刷,吊顶施工,一类,机房,移交,顶面装饰,基层处理,三、一类机房,移交,地面基层浇注指此类房间中地面基层和面层。,装修墙体定位线,水平标高基准线,顶面、地面,机电管线安装,墙体,砌筑抹灰,墙面管线安装,地面基层浇注,墙面粉刷,吊顶施工,一类,机房,移交,顶面装饰,基层处理,三、一类机房,移交,墙面粉刷过程中，需要注重对墙面已安装完成的各专业设备进行产成品保护。,装修墙体定位线,水平标高基准线,顶面、地面,机电管线安装,墙体,砌筑抹灰,墙面管线安装,地面基层浇注,墙面粉刷,吊顶施工,一类,机房,移交,顶面装饰,基层处理,三、一类机房,移交,吊顶施工前各相关安装专业对安装工作完成隐蔽验收，且经第三方检查确认合格。,吊顶施工完成后设备机房需进行临时封闭，移交后续的设备用房使用单位。,装修墙体定位线,水平标高基准线,顶面、地面,机电管线安装,墙体,砌筑抹灰,墙面管线安装,地面基层浇注,墙面粉刷,吊顶施工,一类,机房,移交,顶面装饰,基层处理,三、一类机房,管线施工,此部分工作内容各机电安装系统设备安装提供施工基础和场所。,线缆敷设,静电地板定位线,地面槽、管施工,机电管线施工,三、一类机房,管线施工,此处定位线是保证后续的地面线槽或管线施工定位不影响地面的支撑件安装。地板施工单位根据房间内的设备布局情况，对地板的布置方案进行深化，并在地面进行放样。,线缆敷设,静电地板定位线,地面槽、管施工,机电管线施工,三、一类机房,管线施工,此处的槽、管施工时必须严格按照地板的放样定位线进行配合施工，不得任意调整管线和设备定位。,线缆敷设,静电地板定位线,地面槽、管施工,机电管线施工,三、一类机房,管线施工,此处的线缆敷设主要指在设备安装前必须完成及可能会对后期装修收尾造成影响的内容，如果在装修工作完成后可以继续施工的工作内容可以另行安排施工时间。,线缆敷设,静电地板定位线,地面槽、管施工,机电管线施工,三、一类机房,设备安装,此处的设备安装包含通信、信号专业机柜，供电专业的变压器、高低压开关柜，车控室的集中控制台等。,系统设备安装,三、一类机房,机电完善,此部分的工作主要指在系统设备安装完成后，系统调试运行前需要完善的相关工作。,地面涂漆施工,静电地板安装,机电末端安装,门窗安装,装修,机电,完善,三、一类机房,机电完善,此项内容指设备房间内地面有涂漆工艺要求时所实施的内容，如防静电漆、环氧地漆、乳胶漆等。,地面涂漆施工,静电地板安装,机电末端安装,门窗安装,装修,机电,完善,三、一类机房,机电完善,静电地板安装应包括房间踢脚线、地板接地（如有要求）。,地面涂漆施工,静电地板安装,机电末端安装,门窗安装,装修,机电,完善,三、一类机房,机电完善,机电末端指灯具、风口、广播、烟感、面板等。,地面涂漆施工,静电地板安装,机电末端安装,门窗安装,装修,机电,完善,三、一类机房,机电完善,门窗安装指正式门窗，保护配套的正式锁具、五金、门禁锁、挡鼠板等。,地面涂漆施工,静电地板安装,机电末端安装,门窗安装,装修,机电,完善,三、一类机房,设备调试,此处的设备调试指各机电系统在完成系统内部的管线设备安装后，对系统设备状况进行基础测试、调试。,设备调试,风 管,地面预埋管,安装,施工时间：,2-3,天,找平层浇捣,施工时间：,2,天,养护时间：,5-7,天,涂刷底层,绝缘涂料,施工时间：,2,天,养护时间：,5-7,天,标识网格线,设备管线定位,施工时间：,1,天,设备基础安装,施工时间：,2-3,天,设备安装,施工时间：,5-7,天,注意避让地板,支撑柱位置,线槽安装,施工时间：,2-3,天,线缆敷设,施工时间：,5-7,天,线槽盖板安装,施工时间：,1,天,绝缘涂层修补,施工时间：,2,天,养护时间：,3,天,静电地板安装,施工时间：,2-3,天,地梁浇注,施工时间：,2-3,天,养护时间：,7-10,天,暗装箱盒,施工时间：,0.5,天,暗埋管线,施工时间：,1,天,门框安装,施工时间：,1,天,养护时间：,2,天,墙体抹灰,施工时间：,2-3,天,养护时间：,3-5,天,批腻子,施工时间：,2-3,天,养护时间：,2-3,天,明装设备管线面板,施工时间：,2-3,天,面层涂料,施工时间：,1,天,养护时间：,1,天,门锁五金安装,施工时间：,1,天,机电管线安装,施工时间：,3-4,天,吊顶安装,施工时间：,2-3,天,灯具安装,施工时间：,1,天,吊顶龙骨吊杆安装,施工时间：,1-2,天,风管保温,施工时间：,3-4,天,圈梁下部墙体砌筑,施工时间：,2-3,天,圈梁浇筑,施工时间：,2-3,天,养护时间：,7-10,天,圈梁上部墙体砌筑,施工时间：,2-3,天,四、二类机房施工流程,装修墙体定位线,水平标高基准线,顶面、地面,机电管线安装,墙体,砌筑抹灰,墙面管线安装,地面基层浇注,墙面粉刷,线缆敷设,地面涂漆施工,静电地板安装,吊顶施工,静电地板定位线,地面槽、管施工,设备调试,机电末端安装,系统设备安装,门窗安装,二类,机房,移交,机电管线施工,装修,机电,完善,顶面装饰,基层处理,31,四、二类机房施工流程,二类机房的施工程序与一类机房相同，但因其系统运行时与其他系统的关联性相对较小，其施工结束时间可比一类机房晚2-3个月。因此在施工安排时优先性稍低。,五、三类机房施工流程,墙体定位线,水平标高线,顶面、地面,机电管线安装,墙体,砌筑抹灰,墙面管线安装,地面浇筑,设备基础施工,地面管线施工,设备调试,机电末端安装,系统设备安装,门窗安装,顶面装饰,基层处理,设备运输,设备基础定位,设备配管,设备管线试验检验,基础、地面完善,管线外护层,安装,五、三类机房施工流程,此处的基础定位是保证各机电系统的管线安装时避让设备基础、机房排水沟、地漏等的位置。,墙体定位线,水平标高线,顶面、地面,机电管线安装,墙体,砌筑抹灰,顶面装饰,基层处理,设备基础水沟定位,五、三类机房施工流程,此处的墙体砌筑必须按照相关系统单位提供的设备运输路径图纸预留各类设备的运输通道。,墙体定位线,水平标高线,顶面、地面,机电管线安装,墙体,砌筑抹灰,顶面装饰,基层处理,设备基础定位,五、三类机房施工流程,此处的设备运输工作在设备基础施工前是避免部分设备基础处于运输路径上，基础施工后会影响设备的运输通行。,墙体,砌筑抹灰,墙面管线安装,设备基础施工,设备运输,五、三类机房施工流程,此处的地面浇筑是为保证机电施工的各类支架前地面防水层施工完成，且支架具备可拆卸性。,地面浇筑,系统设备安装,设备配管,五、三类机房施工流程,此处的机房地面、设备基础完善是指修复各类机电管线施工工过程中可能对地面和基础的施工完成面造成的局部损坏，同时完成地面和基础的装饰面层油漆。,设备管线试验检验,基础、地面完善,管线外护层,安装,五、四类机房施工流程,四类机房的施工工序流程与一、二类机房相同，但因房间用途各不相同，可能缺少部分工序，只需要在施工过程中按照基本顺序执行即可。,
