汽车刹车距离模型.ppt

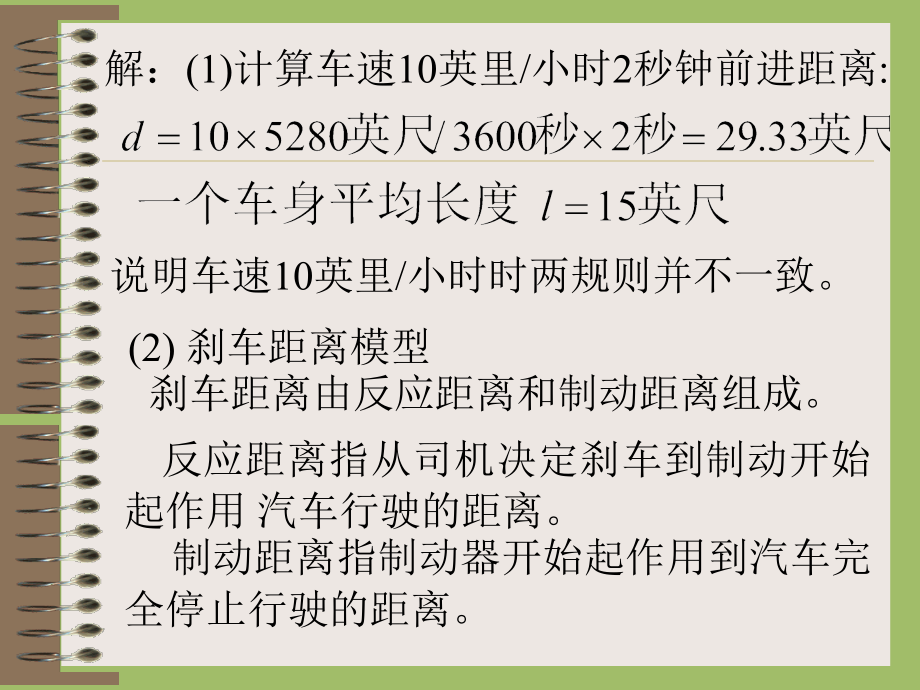

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,汽车刹车距离模型,解：(1)计算车速10英里/小时2秒钟前进距离:,说明车速10英里/小时时两规则并不一致。,(2)刹车距离模型,刹车距离由反应距离和制动距离组成。,反应距离指从司机决定刹车到制动开始起作用 汽车行驶的距离。,制动距离指制动器开始起作用到汽车完全停止行驶的距离。,模型假设,3),刹车时使用最大制动力F，F作的功等于汽车,动能的改变，且F与车质量m成正比。,模型建立,由假设2),则刹车距离与速度的模型为,表1 车速与刹车距离(第3列括号内为最大值),车 速,(英里/小时),车速,(英尺/秒),实际刹车距离(英尺),计算刹车距离(英尺),刹车时间,(秒),20,29.3,42(44),43.98,1.5,30,44.0,73.5(78),82.45,1.8,40,58.7,116(124),131.92,2.1,50,73.3,173(186),192.37,2.5,60,88.0,248(268),263.82,3.0,70,102.7,343(372),346.25,3.6,80,117.3,464(506),439.68,4.3,则刹车距离与速度关系为:,表1中第4列为计算的刹车距离,第5列是采用最大刹车距 离时的刹车时间。,由(4)还可以得到刹车时间与车速关系:,图1 实际(*)与计算刹车距离(实线)比较,表2 修正后t 秒规则,车速(英里/小时),010,010,010,010,t(秒),1,2,3,4,Matlab程序,高速电主轴在卧式镗铣床上的应用越来越多，除了主轴速度和精度大幅提高外，还简化了主轴箱内部结构，缩短了制造周期，尤其是能进行高速切削，电主轴转速最高可大10000r/min以上。不足之处在于功率受到限制，其制造成本较高，尤其是不能进行深孔加工。而镗杆伸缩式结构其速度有限，精度虽不如电主轴结构，但可进行深孔加工，且功率大，可进行满负荷加工，效率高，是电主轴无法比拟的。因此，两种结构并存，工艺性能各异，却给用户提供了更多的选择。现在，又开发了一种可更换式主轴系统，具有一机两用的功效，用户根据不同的加工对象选择使用，即电主轴和镗杆可相互更换使用。这种结构兼顾了两种结构的不足，还大大降低了成本。是当今卧式镗铣床的一大创举。电主轴的优点在于高速切削和快速进给，大大提高了机床的精度和效率。卧式镗铣床运行速度越来越高，快速移动速度达到2530m/min，镗杆最高转速6000r/min。而卧式加工中心的速度更高，快速移动高达50m/min，加速度5m/s2，位置精度0.0080.01mm，重复定位精度0.0040.005mm。落地式铣镗床铣刀 由于落地式铣镗床以加工大型零件为主，铣削工艺范围广，尤其是大功率、强力切削是落地铣镗床的一大加工优势，这也是落地铣镗床的传统工艺概念。而当代落地铣镗床的技术发展，正在改变传统的工艺概念与加工方法，高速加工的工艺概念正在替代传统的重切削概念，以高速、高精、高效带来加工工艺方法的改变，从而也促进了落地式铣镗床结构性改变和技术水平的提高。当今，落地式铣镗床发展的最大特点是向高速铣削发展，均为滑枕式(无镗轴)结构，并配备各种不同工艺性能的铣头附件。该结构的优点是滑枕的截面大，刚性好，行程长，移动速度快，便于安装各种功能附件，主要是高速镗、铣头、两坐标双摆角铣头等，将落地铣镗床的工艺性能及加工范围达到极致，大大提高了加工速度与效率。传统的铣削是通过镗杆进行加工，而现代铣削加工，多由各种功能附件通过滑枕完成，已有替代传统加工的趋势，其优点不仅是铣削的速度、效率高，更主要是可进行多面体和曲面的加工，这是传统加工方法无法完成的。因此，现在，很多厂家都竞相开发生产滑枕式(无镗轴)高速加工中心，在于它的经济性，技术优势很明显，还能大大提高机床的工艺水平和工艺范围。同时，又提高了加工精度和加工效率。当然，需要各种不同型式的高精密铣头附件作技术保障，对其要求也很高。高速铣削给落地式铣镗床带来了结构上的变化，主轴箱居中的结构较为普遍，其刚性高，适合高速运行。滑枕驱动结构采用线性导轨，直线电机驱动，这种结构是高速切削所必需的，国外厂家在落地式铣镗床上都已采用，国内同类产品还不多见，仅在中小规格机床上采用线性导轨。高速加工还对环境、安全提出了更高的要求，这又产生了宜人化生产的概念，各厂家都非常重视机床高速运行状态下，对人的安全保护与可操作性，将操作台、立柱实行全封闭式结构，既安全又美观。,工艺特点,精品课件文档，欢迎下载，下载后可以复制编辑。,更多精品文档，欢迎浏览。,
