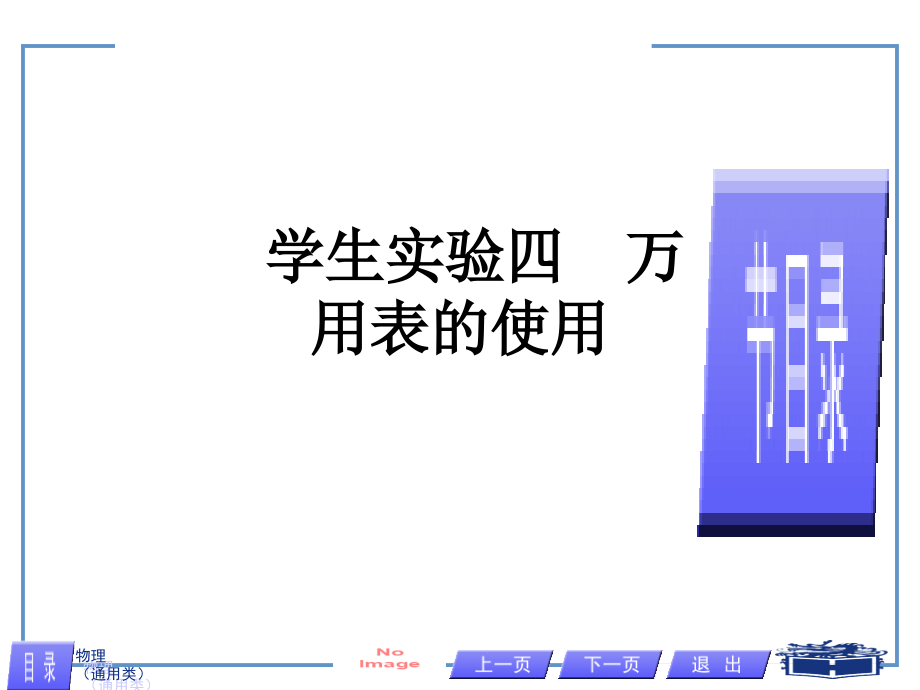

学生实验四--万用表的使用.ppt

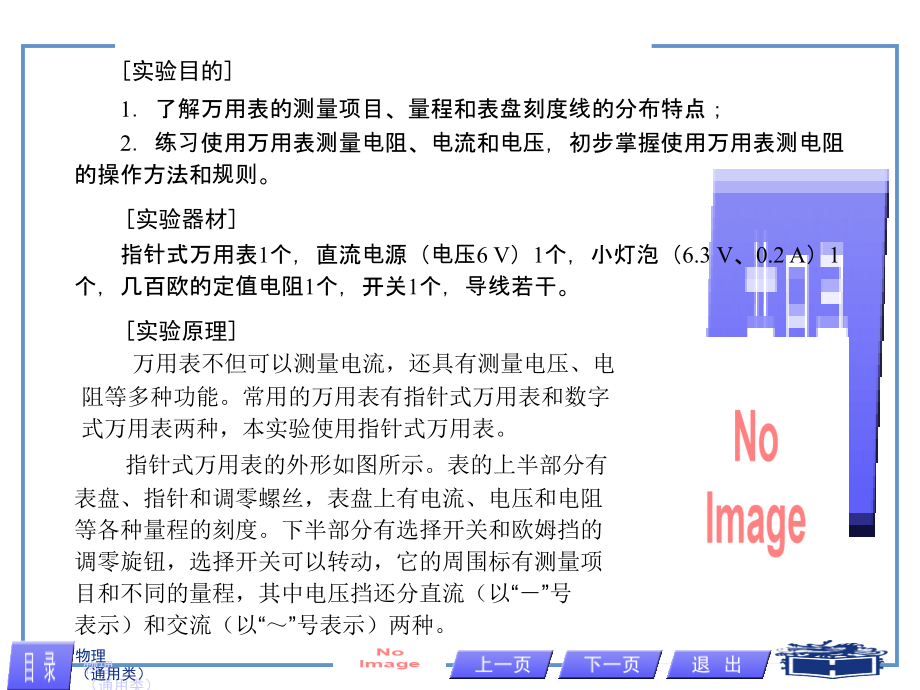

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,物理,（通用类）,高等教育电子音像出版社,高等教育出版社,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,*,学生实验四 万用表的使用,指针式万用表,1,个，直流电源（电压,6 V,）,1,个，小灯泡（,6.3 V,、,0.2 A,）,1,个，几百欧的定值电阻,1,个，开关,1,个，导线若干。,实验目的,1,了解万用表的测量项目、量程和表盘刻度线的分布特点；,2,练习使用万用表测量电阻、电流和电压，初步掌握使用万用表测电阻的操作方法和规则。,实验器材,万用表不但可以测量电流，还具有测量电压、电阻等多种功能。常用的万用表有指针式万用表和数字式万用表两种，本实验使用指针式万用表。,指针式万用表的外形如图所示。表的上半部分有表盘、指针和调零螺丝，表盘上有电流、电压和电阻等各种量程的刻度。下半部分有选择开关和欧姆挡的调零旋钮，选择开关可以转动，它的周围标有测量项目和不同的量程，其中电压挡还分直流（以“”号表示）和交流（以“”号表示）两种。,实验原理,将万用表的选择开关旋转到电流挡，万用表内的电流表电路就被接通；选择开关旋转到电压挡或欧姆挡，表内的电压表电路或欧姆表电路就被接通。在不使用的时候，应该把选择开关旋转到交流电压最大挡。,测量前，应先检查指针是否指零，即指针、零刻度、镜面中指针的虚像应在一条直线上。如果指针没有指零，要用螺丝刀轻轻地转动表盘下边中间的调整定位螺丝，使指针指零。将红表笔和黑表笔分别插入正（,+,）、负（）表笔插孔，如图所示。,1,观察万用表的测量项目、量程和对应的表盘刻度线的分布特点,实验步骤,指针式万用表的上半部是表头，表盘上有电阻、电流、电压等各种量程的刻度。有的刻度是均匀的，因此合用一个刻度。下半部是选择开关，它的四周刻着各种测量项目和量程。电流和电压分为直流（用符号“”表示）和交流（用符号“”表示）。另外还有欧姆挡的调零旋钮和测试笔插孔。,2,电阻的测量,当把选择开关打到欧姆挡的某一量程时，要先把两根表笔接触短路，使指针向右偏转。观察指针的位置，调整欧姆挡的调零旋钮，使针指准确地指在电阻刻度的零位，如左图所示。,把两表笔分别与待测电阻的两端相接，进行测量，如右图所示。,测量时待测电阻要跟别的元件和电源断开，手不要碰到表笔的金属触针，以保证人身安全和测量的准确。,读出指针在电阻刻度线上的读数。将读数乘以该挡的倍数，得到被测电阻的阻值。例如，用“,1 k,”挡测量电阻，指针指在,12,，则所测电阻的电阻值为,12 000,。,实验表,4-1,定值电阻的测量,测量序次,电阻值,/,绝对误差,/,相对误差,/,（,%,）,1,2,3,平均值,将数据记录在下面的表中，再测两次，并计算误差。,将直流电源（,电压,6 V,）、小灯泡（,6.3 V,、,0.2 A,）和,开关用导线组成闭合电路。让电路断开一个开口，将万用表的选择开关打到直流电流,500,mA,挡（选择的挡位一定要大于电流估测值），串联接入电路，如图所示。,3,直流电流的测量,注意：必须使万用表的红表笔接到靠近电源正极的一端，黑表笔接到远离电源正极的一端。,为了保证不损坏万用表，在闭合开关时，应该先“试触”，就是将开关短时间地闭合一下，同时观察万用表指针的摆向和摆幅。只有在指针的摆向正确和摆幅不超过最大刻度时，才能将开关闭合，读取数据。,实验表,4-2,直流电流的测量,将数据记录在下面的表中，再测两次，并计算误差。,测量序次,直流电流值,/A,）,绝对误差,/A,相对误差,/,（,%,）,1,2,3,平均值,在闭合开关时，也应该先“试触”，同时观察万用表指针的摆向和摆幅。在确认指针的摆向正确和摆幅不超过最大刻度后，再将开关闭合，读取数据。,4,直流电压的测量,将直流电源（电压,6,V,）、小灯泡（,6.3 V,、,0.2 A,）和开关用导线组成闭合电路。将万用表的选择开关打到直流电压,10 V,挡（选择的挡位一定要大于电源的电压值），与小灯泡并联接入电路，如图所示。,注意：也必须使万用表的红表笔接到靠近电源正极的一端，黑表笔接到远离电源正极的一端。,实验表,4-3,直流电压,的测量,将数据记录在下面的表中，再测两次，并计算误差。,测量序次,直流电压值,/V,绝对误差,/V,相对误差,/,（,%,）,1,2,3,平均值,5,交流电压的测量,测交流电压的方法与测量直流电压相似，所不同的是由于交流电没有正、负之分，所以测量交流电压时，表笔不需要分正、负。将万用表的选择开关打到交流电压,250 V,挡，在老师的指导下测量实验室电源插座中的交流电压，如图所示。,注意：由于市电电压约为,220 V,，已经远远超出安全电压的范围，因此在测量时同学一定不能打闹，手要拿稳表笔的塑料绝缘部分，千万不要碰到表笔的金属触针，以保证人身安全。,实验表,4-4,交流电压的测量,将数据记录在下面的表中，再测两次，并计算误差。,测量序次,交流电压值,/V,绝对误差,/V,相对误差,/,（,%,）,1,2,3,平均值,使用后，应把表笔从表笔插孔中拔出，并且把选择开关置于最高交流电压挡，以防电池漏电。长期不使用时，应把多用表中的电池取出。,思考题,1,用万用表测量电流和电压时，为什么每次都要选择大于估测值的挡位？,2,用万用表测量电流和电压时，为什么要使万用表的红表笔接到靠近电源正极的一端，黑表笔接到远离电源正极的一端？,
