工程计量规则课件(项目管理版).ppt

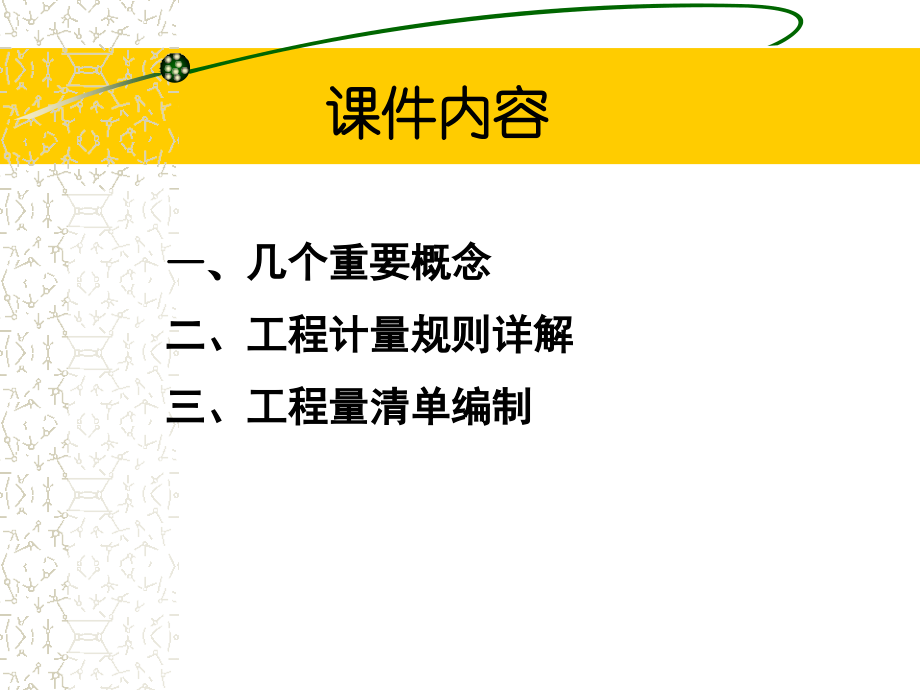

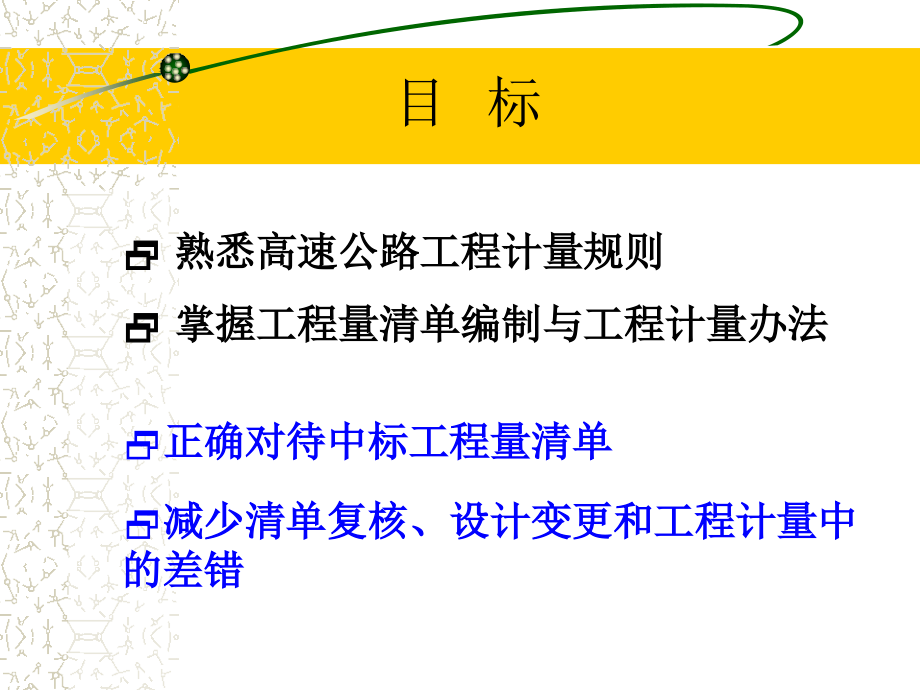

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,熟悉高速公路工程计量规则,掌握工程量清单编制与工程计量办法,减少清单复核、设计变更和工程计量中,的差错,正确对待中标工程量清单,目 标,课件内容,一、,几个重要概念,二、工程计量规则详解,三、工程量清单编制,几个重要概念,第一单元,对已完,合格工程,进行,测量、计算,数量,净值,计量的内涵,计价：所有实体工程和为完成工程所做的工作都应得到费用报酬。（预算）,计量：为方便和减少测量计算工作量、利用风险共担机制控制造价，以工程主要部分的数量作为费用结算依据，其余作为附属工作不予另行结算。（清单）,计价的不一定计量。,计量,计价,计量与计价的关系,招标工程量清单：重要基础；暂列、估算,清单工程量计算规则，实体工程计量规则,设计图纸中有且属于合同范围的漏计项目、数量应予计量,工程量现清单：动态数据,；,控制手段,复核、施工图替换、变更,超清单、满清单计量,清单与计量的关系,100,章,总则,200,章 路基工程,400,章 桥梁与涵洞工程,300,章 路面工程,600,章,安全设施及预埋管线,内容组成,表格,+,文字,表格：,主要计量项目、主要工作内容和计,量方法,文字：,不计量工程内容、特殊规定,表现形式,100章：总则,工程管理：,竣工文件,施工环保费,安全生产措施费,临时工程：,临时道路,临时桥梁,临时用地,六个项目,200章：路基,主线路基标准横断面,原地面以上：路基填筑、防护、排水设施,原地面以下：场地清理、地基处理、开挖,清理现场：横向、纵向、扣除,砍树、挖根：,胸径,15cm,、根径,20cm,挖除旧路面与地坪：,面层平均厚度,30c,m,拆除结构物：混凝土、钢筋混凝土和砖混砌体结构，以及面层平均厚度,30cm,的旧路面与地坪,房基房基按厚度分别在拆除地坪项目或者拆除结构物项目中计量。,手压井不计量。,场地清理,清理与掘除、挖除旧路面与地坪、拆除结构物,场地清理,横向：,对于,挖式边沟,，指公路两侧排水沟内侧上口之间的区域；,对于,填式边沟,，,清表范围应计至护坡道的坡脚。（,与边沟开挖不重复,）,纵向：河塘、结构物（河沟塘,+,桥梁、通道、涵洞）以及需拆除的旧路面和结构物所占面积，应予扣除。,取土场：场地清理与拆除（包括临时工程）均应列入土方单价之内，不另计量。,场地清理,场地清理,清表与挖方,不重复计,开挖土石方：,断面挖方，含边沟、排水沟、截水沟,+,换填土、低填与零填路段的开挖,土石分界：,用不小于,165kW,（,220,匹马力）推土机、单齿松土器无法松动，须用爆破或用钢钎大锤或用气钻方法开挖的，以及体积大于或等于,1m3,的孤石为石方，余为土方。,边沟砌体断面、结构物基坑、卸载、施工台阶的开挖不计量,涵洞、通道地基处理中清淤、换填的开挖，在此节计量,挖方路基,路基挖方、改河改渠改路挖方,填方路基（,1,）,=,+,桥梁锥坡填土,路基计量总填方,+,清表土方补偿,+,填前压实土方补偿,+,软土沉降土方补偿,+,路基断面方量,不含,台背回填土方量,以及路床顶面以上土路肩和中央分隔带的土方量,+,低填和零填路段开挖后回填方量,+,清淤换填土方量,-,软基处理中砂,(,碎石,),垫层垫层,体积方量,-,小型构造物体积方量,上图中清表土方补偿、填前压实土方补偿、软土沉降土方补偿的边界及厚度均为示意。,返回路基总填方,填方路基（,1,）,图例,1,返回路基总填方,填方路基（,1,）,图例,2,软基处理砂,(,碎石,),垫层示意图,补偿土方（清表土方补偿,+,填前压实土方补偿,+,软土沉降土方补偿）的计量实行总量包干,施工加宽部分的土方、路基施工段落接头等处作为施工措施性的挖台阶及其回填土方和非软土地段沉降土方增量不计量,结构物台背回填：纵向，结构物与路基之间的遗留部分；竖向，一般指原地面以上部分填方，有特殊地基处理的，指处理后地面以上部分；包括桥涵台背、挡土墙墙背等,。,（图）,原地面翻松掺石灰仅计掺石灰费用，填前翻松、压实不计量。,填方路基（,2,）,其它有关说明,填方路基（,1,）,图,例,1,台背回填,返回路基总填方,填方路基（,3,）,总量,材质分类,土源分类,总土方,掺灰土,利用方,借方,素土,利用方,借方,素土数量,=,掺灰土数量,=,填方路基（,4,）,利用方计算,利用土方掺灰土应首先用于数量较大的掺灰土填筑，一般为,5%,、,6%,灰土,挖方,利用率、压实系数、灰土容重,挖除换填：挖、填分别计量,预压和等超载预压：只计堆载土方,塑料排水板：按设计长度计量，,不含伸入垫层,内长度,土工布、土工格栅：铺设净面积，,不计搭接卷边,粉（湿）喷桩、碎石桩：按设计桩长；引孔,预应力管桩,：管桩、承台砼、承台钢筋,特殊地基处理,特殊地基处理,土工格栅示意图,满铺平面：按防护面积以平方米计量,（给面积或厚度）,如预制实心,/,空心六角块、浆砌片石、植草,不规则坡面：按圬工体积以立方米计量，如,锥坡,拱形及方格骨架护坡：按圬工体积以立方米计量,挡土墙：按圬工体积以立方米计量,砂砾、碎石垫层、嵌缝材料、砂浆勾缝、滤水层、基础开挖和回填等均不计量,实体工程计量时按设计图纸所示尺寸计算面积或体积,河道防护与河流段路基防护,路基防护,护坡、挡土墙,路基防护,路基防护,植物护坡示意图,GES,生态带示意图,路基防护,植物护坡示意图,路基防护,浆砌片石基础,实心六角块,长方形预制块,空心六角块,路基防护,空心六角块,沿河、水塘路段（不设边沟）防护工程图,沿河、水塘路段（设边沟）防护工程图,垫层、底基层、基层、面层：按设计图所示,顶面尺寸,计算面积进行计量,封层、透层：按设计图所示尺寸计算面积进行计量,粘层：按设计图或,技术规范（含施工指导意见）要求,实施、监理工程师校准的粘层面积，以,m2,计量。,300,章：路面结构,垫层、底基层、基层、面层及封层、透层、粘层,普通水泥砼路面：按不同厚度的面积以平方米计量,钢筋水泥砼路面：砼按面积计，钢筋单独计量,连续配筋砼路面：砼按面积计，钢筋单独计量,拉杆、传力杆、接缝材料、补强角隅钢筋以及为传力杆和拉杆设置的架立钢筋，不计量。,（单列）,水泥混凝土面层,普通水泥砼、钢筋水泥砼、连续配筋砼路面,路面结构,图例,路面结构一,路面结构,路面结构二,培土路肩、中分带填土：按体积以立方米计量,加固路肩：按路线方向每侧长度以米计量,路缘石：按路线方向每侧长度以米计量,路面底基层外侧土路肩数量单列；,中分带种植土不计量。,土路肩、中分带,培土路肩、中分带、加固路肩、路缘石,边沟、排水沟、截水沟、盲沟：按,设计长度,以米计量。,急流槽,：按体积以立方米计量，含,急流槽、,消力池、,消力槛、抗滑台等附属设施的体积,砂砾垫层或基础材料、地基整平等不予计量,路基排水,边沟、排水沟、截水沟、急流槽、盲沟,路肩：盲沟、拦水带按路线方向长度计，横向不计；,边坡内埋设横向排水管按长度计,；防水土工布按面积计；集水井按个计；,中分带：盲沟按路线方向长度计；防水土工布按面积计；集水井按个计；横向排水管沿管长方向以米计。,路面及中分带排水,纵横向排水设施、拦水带、集水井、防水设施,路基路面排水工程,横断面图,平面图,路基路面排水工程,中分带构造,路基路面排水工程,土路肩一,路基路面排水工程,土路肩二,路基路面排水工程,集水井,路基路面排水工程,边沟（全挖型）,A,型预制块大样,返回清理现场,路基路面排水工程,边沟（半挖半填型）,B,型预制块大样,路基路面排水工程,边沟（全填型）,C,型,预制块大样,路基路面排水工程,矩形边,沟横断面,边沟盖板平面大样,400章：桥梁结构,基础、下部、上部、附属结构,基础：承台、,桩间系梁,、支撑梁,下部结构：盖梁、,柱间系梁,、墩身、立柱、耳背墙、,肋板式桥台,上部结构：梁,附属结构：人行道、混凝土护拦、栏杆、缘石,搭板、枕梁、抗震挡块、支座垫石、堵头板,过水管、渡槽等,按四个部位和钢筋类别分别立项,按设计长度计，,施工搭接长度不计,搭接、接头套筒、焊接材料、下脚料、钢筋垫块和施工过程中承包人增设的定位架立钢筋等，作为钢筋的附属工作，不另行计量,钢筋计量办法,桥梁钢筋计量方法：,1,、,固定,预应力钢绞线管道预埋设施（波纹管）和空心板气囊内模的钢筋,(,井字筋、,u,型钢筋和内模顶部通长钢筋,),2,、预制梁、梁端堵头板等构件的,吊环钢筋,；,3,、混凝土护栏顶部、梁底支座等各类混凝土结构物中预埋钢板的,锚固钢筋,；,4,、预应力砼梁的,封锚,钢筋、,锚下螺旋,钢筋；,5,、由伸缩装置生产厂家提供的、作为伸缩装置组成部分的钢筋和生产,厂家安装时所用的钢筋,；,6,、混凝土连续箱梁,0,号块,临时固结,的钢筋；,7,、本规则明确,不予单独计量的,其它钢筋；,8,、设计图中未明确标示但承包人为完成工作而,自行增设,的各类钢筋。,不计量钢筋,桥梁工程中下列钢筋不计量：,公共关系部的资深人员；,图例1,预埋管道定位钢筋,图例2,预制构件吊环钢筋,图例3,预埋钢板锚固钢筋,锚下螺旋筋,图例4,螺旋筋,封锚钢筋,图例5,锚下钢筋网应计量,封锚,封锚,伸缩缝安装钢筋,图例6,钢筋网间支撑钢筋示意图,图例7,成品钢筋网：,净铺设面积；,横向两侧护栏内侧之间，纵向扣除伸缩缝槽口顶面宽度,现浇桥面：,横向按图纸所示，纵向桥长,扣除伸缩缝槽口顶面宽度,成品钢筋网,基础、桥面成品钢筋网,图例1,图例2,80100cm,先张法预应力钢绞线,：,按设计图提供的,埋入混凝土的实际长度,的重量。,先张法钢绞线,先张法钢绞线,后张法预应力钢绞线：按设计图提供的两端锚具外表面（即,夹片的外表面,）之间的,理论长度,（不计入工作长度）的重量，以,kg,计算。,后张法预应力钢筋：按设计图提供的预应力钢筋长度的重量，以,kg,计算。,斜拉桥：斜拉索,用于运营期间更换新索所留钢绞线工作长度,与设计有效长度，均按,kg,予以计量。,后张法钢绞线,后张法钢绞线、钢筋、斜拉索,锚具示意图,图例1,桩的分类：按,常水位,分为陆上桩、水中桩；,水中桩按是否养鱼、蟹、珍珠、种藕等分为,普通水中桩和经济塘桩,桩长：,(,图,),声测管埋设及检测,：（,图）,小应变检测不计量,钢筋笼定位筋计量,水泥混凝土灌注桩,桩基分类、长度、检测,图例1,桩顶,标高,桩基声测管,1,、声测管上端伸至桩顶,100cm,处，下端伸至离桩底,50cm,处。,2,、为便于声测管定位，延长声测管相近处的三根,N2,号钢筋与声测管同长。,3,、工程量清单规则：按设计图所示声测管沿桩长方向的长度（一根桩仅计一根声测管的长度），以,m,计量。,6,、,定位钢筋,声测管,结构混凝土1,基础、下部、上部、附属结构混凝土,基础结构混凝土：承台、,桩间系梁,、支撑梁,下部结构混凝土：盖梁、,柱间系梁,、墩身、立柱、耳背墙、,肋板式桥台,设计图中有详细设计的,水中承台封底混凝土,在基础结构混凝土中计量。,桩基等按长度、座、平方米计量的砼，不再以体积计量,结构混凝土2,上部、附属结构混凝土,上部结构混凝土：梁；,现浇,/,预制,上部结构现浇整体化混凝土：,（图）,附属结构混凝土：人行道、混凝土护拦、栏杆、搭板,(,搭板下垫层作为搭板附属工作不计量,),、枕梁、抗震挡块、支座垫石、过水管、渡槽、缘石以及堵头板等。,现浇,/,预制,桥梁结构混凝土中,非监控、通信、收费三大系统、照明、供电、声屏障等工程设备的基础的,预埋预留钢板、钢管,，均不另行计量，其费用计入相应所在混凝土项目单价中,。,1,、,堵头混凝土不计量；,2,、防水层、桥面铺装在路面标段计量,空心板,预制、现浇、排水、防水,组合箱梁1,组合箱梁2,封锚,混凝土和钢筋不另行计量。,悬臂浇筑的预应力混凝土连续箱梁,0,号块临时固结,的钢筋、钢绞线、混凝土、砂浆等，以及,中间合龙段临时固结,材料、体系转换用的材料，费用均包含在箱梁混凝土价格中，不另行计量。,现浇预应力箱梁,桥面铺装,桥面铺装层：水泥混凝土、沥青混凝土桥面铺装,按不同标号不同厚度的面积以平方米计量,抛丸处理,按处理面积以平方米单独计量,现浇桥面：,按不同厚度的面积以平方米计量，包括,箱梁调平层混凝土、空心板现浇桥面,等,桥面防排水,桥梁防水层,仅计在桥面混凝土顶部另行铺设的防水层，其它防水层及防水处理不另行计量,（防水砼）,桥面纵向排水盲沟,按桥长方向长度以米计量,泄水管,费用计入现浇桥面或桥面铺装项目单价中,桥梁支座,桥梁伸缩缝,按不同型式、规格的伸缩缝，,按桥缝方向长度,以米计量。,（斜桥斜长）,图例1,不计量,涵洞通道,粉喷桩、湿喷桩、塑料排水板、强夯、清淤及其相应回填、原地基换填,等，这些特殊方式地基处理工作在第,200,章计量，不包含在本章结构物的价格中。,明涵明通,1,顶部混凝土,三角垫层单独计量,，随搭板在路面标段中实施。,1,指顶部没有路基只有路面工程的涵洞通道。,图例1,基础垫层不能与换填碎石的区别,600,章：交通工程预埋管线,基础、管线,设备,基础：按座计量，含在桥梁中的预埋件费用,管线：按不同尺寸分别立项，按每根长度之累计,过桥管箱：按路线方向的长度，含预埋件和托架费,接线盒：按个计。,清单具体数量计列标准见附件,excell,文档,清 单 编 制,第三单元,招标界面,1,路基桥梁、路面合同界面划分,路基桥梁合同：场地清理、路基土方防护排水、,桥涵、路面底基层、线外路面。,路面合同：路面基层、面层、路肩防护排水,中分带防护、排水。,如横向排水管、碟形边沟边坡中排水管在路基桥梁合同；,沥青砼桥面铺装、柔性防水层、纵向盲沟在路面合同；,边坡植草防护在绿化合同。,招标界面,2,安全设施及预埋管线工程界面划分,路基桥梁合同：桥上紧急电话平台、照明基础,路基、桥梁砼中预埋钢管、,PVC,管,过桥管箱（含托架）、接线盒,声屏障基础,路面合同：硅芯管、收费岛（含收费亭基础）、人孔,三大系统：手孔等其它设备基础及管线,清单格式与内容,电子文档,（见,excell,文档）,主要工作内容,复核，摘录，汇总,复核工程数量表中的数据正确性,（按分表计算复核总表中断面土方、桥梁结构的混凝土和钢筋的数量,）,摘录计量工程数量，编制计算书（格式见,excell,文档）,汇总编制工程量清单,图纸工程数量要准，标注准确、齐全，配合联系人,致谢！,Thank you!,朋友们，再见！,
