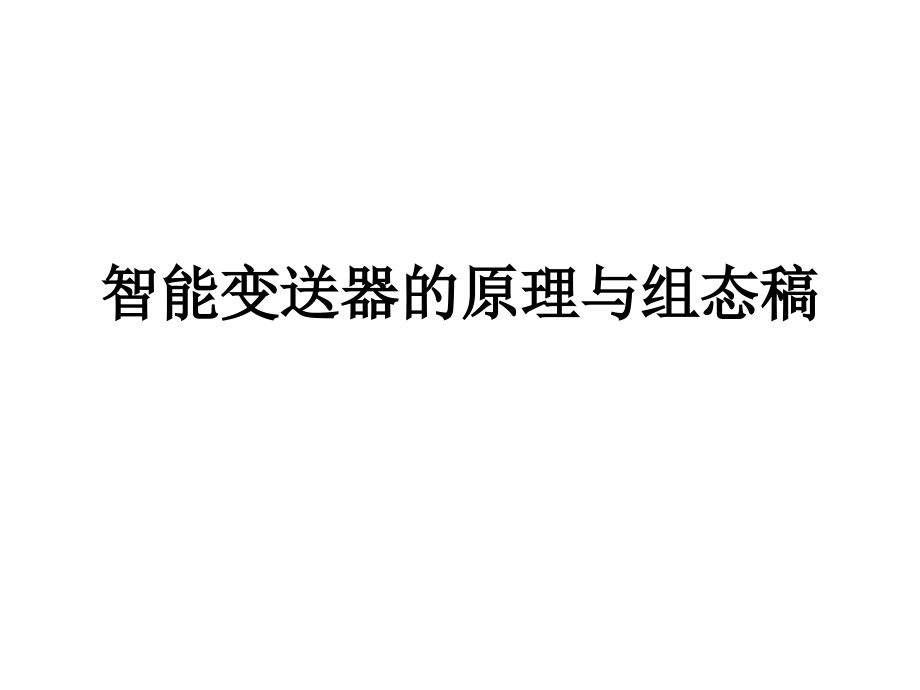

智能变送器的原理与组态稿.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,智能变送器的原理与组态稿,一、智能变送器的特点,20世纪80年代初，美国霍尼韦尔公司首先推出了ST3000系列智能压力变送器，这是计算机技术和通讯技术发展到一定阶段的必然产物。随后，世界上其他仪表公司也相继推出了类似的智能变送器产品。主要有富士公司的FCX-A/C,日本横河的EJA，罗斯蒙特公司的1151S和3051C。,常见的智能变送器,EJA系列,3051C,ST3000系列,1.1 特点,在检测部件中，除了压力（差压）传感器元件外，一般还有温度传感元件。,精度较高，量程比大。测量精度一般都在0.1%-0.2%，有的还能达到0.075%；测量范围很宽，量程比达40、50、100、甚至400。,智能变送器可以在手持通信器（又称手操器、手持终端）上远程组态需要的参数。,智能变送器和DCS控制系统之间可实现数字通信，这就为全数字化的现场总线控制系统提供了条件。,二、工作原理,2.1 ST3000系列智能变送器工作原理,ST3000智能变送器的工作原理框图如下图所示。它由检测部件和电子转换部件两大部分组成。其检测部件是复合半导体，它将差压、温度、静压等物理量转换成硅芯片电阻值的变化，然后通过测电阻的方法来得到被测差压或压力,。,ST3000系列智能变送器原理框图,过程压力,差压,传感器,温度,传感器,静压,传感器,多路转换器,A/D转换,检测部件,微处理器,存储器,D/A转换,数字式I/O,4-20mA,数字信号,电子转换部件,2.2 EJA变送器工作原理,EJA变送器的原理框图如下图所示。它由膜盒组件和智能转换部件组成。在膜盒组件中，,硅谐振式传感器上的两个H型谐振梁分别将差压（压力）信号转换成频率信号。因此其传感器是硅谐振式传感器，它将被测参数转换为硅梁的振动频率，然后通过测频率来得到被测差压或压力值。输出4-20mA模拟信号，或由I/O接口部件转换成数字信号，此信号叠加在4-20mA模拟信号上。并和模拟信号一起传送出去。,EJA智能变送器原理框图,智能转换部件,P(,p),特性修正存储器,膜盒组件,单晶硅谐振式传感器,微处理器,内置存储器,D/A,I/O,4-20mA及数字信号,BT200,3.,在无压力时谐振频率为,90 kHz,2.,涂附在硅层上的,H,形谐振梁,1.,硅层,谐振式传感器,单晶硅谐振式压力传感器的构成,4.,压力引起硅层发生应变,5.,来自硅层的应变线性地改变谐振梁的频率输出,压力,三、组态,3.1 何谓组态？,智能变送器的组态就是用手持通信器将数据参量写入变送器的存储器中。数据参量主要有：变送器位号、输出形式、阻尼时间常数、工程单位、量程、故障保护等。,3.2 手持通信器,不同厂商配套的手持通信器名称不同，与3051C 配套的叫HART通信器，与ST3000配套的叫SFC，与EJA配套的称为BT200智能终端。,HART通信器,智能现场通信器SFC,智能终端BT200,3.3 组态操作举例,如果已知EJA变送器的量程为50KPa，如何在它的手持终端上设定这些参数？,MENU,A:DISPLAY,B:SENSOR,HomeSETADJESC,F1,F2,F3,F4,BT200 显示屏,HOME 菜单,MENU,C:SETTING,D:AUX SET 1,E:AUX SET 2,H:AUTO SET,HomeSETADJESC,F1,F2,F3,F4,BT200 显示屏,F2 设置,设定时，在总菜单下按“F2”功能键，调出设定菜单页。量程范围的设定属于主参数设定，所以选择“C:SETTING”变送器基本设定项，然后按ENTER键。,测量范围的设置需要设置3个参数。,工程单位。,本题的工程单位为KPa，故在“C20:PRESS UNIT”下用或键在工程单位中找出KPa，然后按两次ENTER键。,测量范围下限。,本题是0 KPa，故在C21:LOW RANGE下输入0。然后按两次ENTER键,确认输入。,测量范围上限。,本题为50 KPa，故在C22:HIGH RANGE下输入50 KPa。然后按两次ENTER键,确认输入。,讲解完毕，谢谢观看！,
