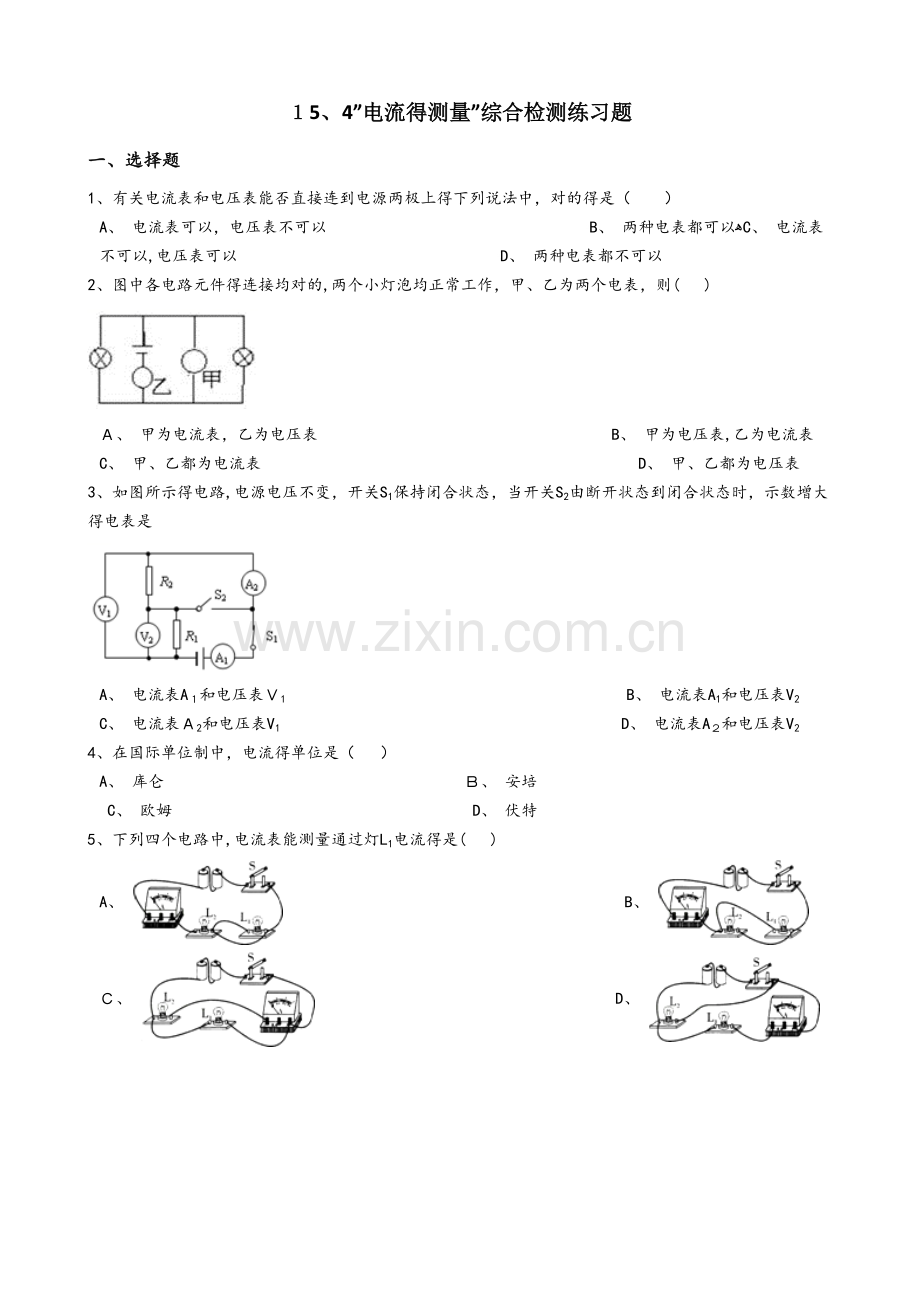

１5、4”电流得测量”综合检测练习题
一、选择题
1、有关电流表和电压表能否直接连到电源两极上得下列说法中，对的得是（ ）
A、 电流表可以，电压表不可以 B、 两种电表都可以ﻫC、 电流表不可以,电压表可以 D、 两种电表都不可以
2、图中各电路元件得连接均对的,两个小灯泡均正常工作，甲、乙为两个电表，则( )
Ａ、 甲为电流表，乙为电压表 B、 甲为电压表,乙为电流表
C、 甲、乙都为电流表 D、 甲、乙都为电压表
3、如图所示得电路,电源电压不变，开关S1保持闭合状态，当开关S2由断开状态到闭合状态时，示数增大得电表是
A、 电流表A１和电压表Ｖ1 B、 电流表A1和电压表V2
C、 电流表Ａ2和电压表V1 D、 电流表A２和电压表V2
4、在国际单位制中，电流得单位是（ ）
A、 库仑 Ｂ、 安培 C、 欧姆 D、 伏特
5、下列四个电路中,电流表能测量通过灯L1电流得是( )
A、 B、
Ｃ、 D、

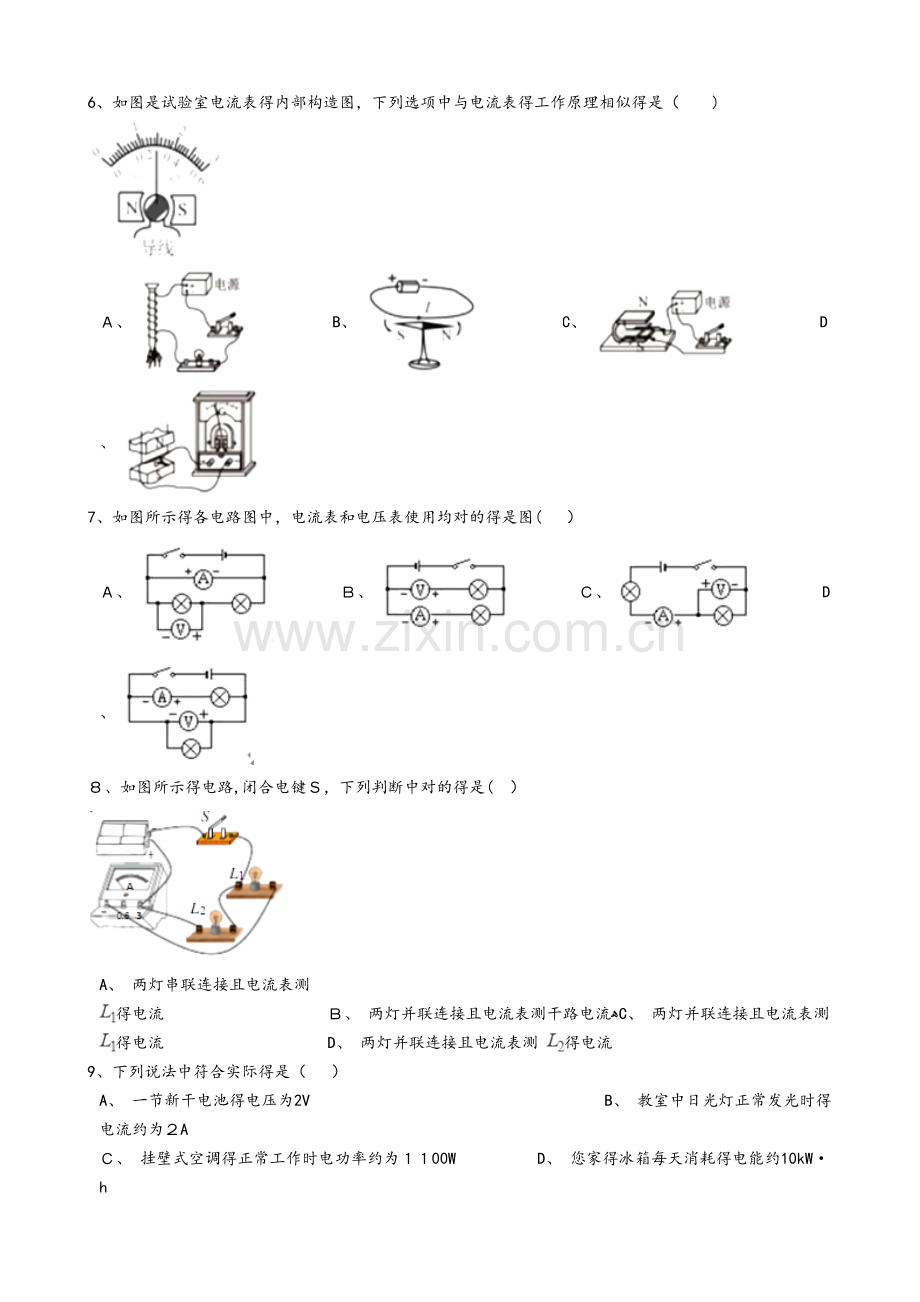

6、如图是试验室电流表得内部构造图，下列选项中与电流表得工作原理相似得是（ )
Ａ、 B、 C、 D、
7、如图所示得各电路图中，电流表和电压表使用均对的得是图( ）
Ａ、 Ｂ、 Ｃ、 D、
８、如图所示得电路,闭合电键Ｓ，下列判断中对的得是( ）
A、 两灯串联连接且电流表测 得电流 Ｂ、 两灯并联连接且电流表测干路电流ﻫC、 两灯并联连接且电流表测 得电流 D、 两灯并联连接且电流表测 得电流
9、下列说法中符合实际得是（ ）
A、 一节新干电池得电压为2V B、 教室中日光灯正常发光时得电流约为２A
Ｃ、 挂壁式空调得正常工作时电功率约为１１00W D、 您家得冰箱每天消耗得电能约10kW·h
１0、如图所示电路，闭合开关,如下判断对的得是（ )
A、 灯Ｌ1、L2串联 B、 电流表测灯L１电流 Ｃ、 电流表测灯L２电流 D、 电流表测总电流
11、如图所示得四个电路中,可以对的测量出电路中L1电流得是（ ）
A、 Ｂ、 ﻫＣ、 D、
12、一电阻得两端电压为2 V时，通过它得电流为 0、5 A ，假如加在它两端得电压升高到6 Ｖ,要测通过它得电流,试验室具有量程为0 、06 A ,0、 1 Ａ 和０ 、3 A 三种电流表，那么应选用得电流表得量程是( ）
A、 0 、06 A B、 0、 1 Ａ C、 0 、3 Ａ D、 量程太小,不能使用
13、如图所示各电路图中,电流表和电压表使用均对的得是图（ )
A、 B、 C、 D、
14、若选用0～0、6A量程，电流表指针所对应得电流值为0、２4A，则对应０~3A量程，电流表达数为( )
A、 ０、２4 A Ｂ、 1、2 A Ｃ、 ０、4８ A D、 1、1Ａ
15、某电流表刻度盘上除零刻度和最大刻度“3A”能识别外，其她刻度都已模糊不清，只懂得指针从零刻度到最大刻度之间转过得角度是120°、现将一只电阻R1与这只电流表串联后接在电源两端（电源电压恒定）,电流表指针偏转得角度是96°；若在电路中再串联一只R２=3Ω得电阻,电流表指针偏转得角度是６４°、则R１得阻值是（ ）
A、 ２Ω B、 4、5Ω C、 6Ω D、 18Ω
二、填空题
16、通过某导体得电流是0、5A,它表达得物理意义是1秒内通过导体横截面得电量是_______＿库，若通电1分钟,通过导体横截面积得电荷量是＿＿＿＿＿___库。
１7、图甲中,假如是接线柱“一”和“3”接人电路，则图中得示数是________;图乙中，假如接线柱“一”和“１5”接入电路,则图中得示数是__＿＿＿＿__，合__＿_＿___ｍV
１8、试验室中,托盘天平可以用来测量物体得_＿＿＿____,弹簧测力计是测量___＿_＿_＿得仪器,电流表应______＿_在电路中,要变化通过定值电阻得电流，可将滑动变阻器与定值电阻＿_＿___＿_（后两空选填“串联”或“并联”)、
1９、如图所示得电路里，在圆圈ａ，b,c上连接合适电表，使灯Ｌ１和L2并联且能发光，那么ａ应是_＿＿＿_＿__;b是__＿___＿_；ｃ是＿____＿__、
２0、如图甲所示得电路中,L１与Ｌ2是_______＿联得、开关S闭合后,两灯正常工作,两电流表指针均指在如图乙所示位置,则通过L１得电流为_____＿＿_A,通过L2得电流为____＿__＿A、
２1、在测量小灯泡电阻得试验中,对的连接电路并闭合开关后,电压表和电流表得示数如图所示、则流过小灯泡得电流为__＿＿__＿_ A,小灯泡得电阻为_＿__＿＿_＿ Ω、某滑动变阻器标有“50Ω2A”得字样，其中“50Ω”表达_＿＿_____ ;“2A”表达＿_＿__＿＿_ 、ﻫ
２2、如图所示,小灯泡得电压为＿____＿＿_V，通过灯丝得电流为_＿____＿_A、
２3、如图甲所示,闭合开关后,如图乙两个电流表得指针偏转均相似，则L１中得电流为__＿_＿___、
三、解答题
2４、为何电流表不能直接接在电源两极上？
２5、（1）人体对电流得反应，当人体通过０、6mA得电流,会引起人体麻刺得感觉；通过20ｍＡ安得电流,就会引起剧痛和呼吸困难;通过50mA安得电流就有生命危险；通过１０0mA安以上得电流，就能引起心脏麻痹、心房停止跳动，直至死亡。
试电笔内必须有一种很大得电阻,用来限制通过人体得电流。既有一支测电笔，其中得阻值为88０KΩ，氖管得电阻和人体电阻都比这个数值小得多,可以不计。计算阐明,使用时流过人体得电流对人体与否安全?ﻫ(2）试验室学生用得电流表内阻一般1、０Ω～0、5Ω，计算阐明为何不能把电流表直接接在电源两极上。ﻫ
四、试验探究题
26、如图,用电流表、电压表测电流和电压,滑动变阻器变化灯泡得亮度,其电路图如图１所示、 ﻫ
（1)若某时刻电流表和电压表得量程和读数如图2所示,则电流表得示数为______＿_，电压表得示数为_＿__＿___、
(2）若使用得滑动变阻器得铭牌上标有“２0Ω，1、5Ａ”字样，“1、5A”表达得含义是＿___＿＿__，“20Ω”表达得含义是____＿___、
(3)在连接电路之前，开关必须__＿_____,滑动变阻器得滑片P必须置于_＿＿_____处、
(4）若要使灯泡得亮度变暗，滑片P应向________滑动、
（5）根据电路图连接对应得实物图、
２7、甲、乙两位同学在探究串联和并联电路中电流得规律:
(1)甲同学率先探究串联电路中得电流规律,刚接好最终一根导线,灯泡立即亮了,表得指针迅速达到最右端,乙同学立即切断电源,经检查发目前连接电路时没有将_____＿__；也没有选择_＿______。
（２)甲同学注意了上述问题,同步又调整了电源后，将电流表接在串联电路中,闭合开关发现表得指针向左偏转，乙同学发现了问题得原因是__＿＿____；调整后再次闭合开关发现只有一种小灯泡发光,电流表有读数，原因也许是_＿__＿＿＿_。
(3)在乙同学得协助下,甲同学终于完毕了探究串联电路电流规律得对的连接，甲同学读取电流表得示数后,感觉比其他试验小组得读数大某些，于是她断开开关又仔细观测发现电流表尚有0、０4A得读数，这时才意识到使用电流表之前还必须_＿__＿＿＿_。
（４）乙同学接着探究并联电路中电流得规律,乙同学很快用电流表测出如图中Ａ、B、C三处得电流分别为IA=0、4A、IB=０、２Ａ、IC=0、2Ａ,在表格中记录数据后，乙立即要得出结论,甲认为试验没有结束，下一步应当做得是 （＿＿＿＿_)
A、 整理器材,得出结论 Ｂ、 分析数据，得出结论
C、 换用不一样规格得小灯泡，再测出几组电流值 D、 换用电流表得另一量程,再测出一组电流值
（5）甲同学按乙得措施反复了一遍,由于时间紧张，只测了干路电流和通过灯泡Ｌ１得电流,没有认真读数就整理了器材,只记得两次电流表指针偏转到得位置同样，都是12个小格，乙同学灵机一动协助甲同学算出了通过灯泡Ｌ2得电流是＿_＿_____A，通过灯泡L１得电流是___＿____A。
28、图甲是用伏安法测未知电阻Ｒ得试验图、ﻫ
（1）请用笔画线替代导线,将图甲中实物电路连接完整、
(２)闭合开关，将滑片P向左滑动时,此时电压表达数为2、4V,电流表达数如图乙所示,其读数为I=___＿____A，则未知电阻R＝___＿_＿__Ω、ﻫ
(3)若试验中只有一种电压表和一种已知电阻R０ , 小明设计了如图丙所示得电路,同样可以测量未知电阻Ｒx，请在空格内将试验环节补充完整、ﻫ
①闭合Ｓ、断开S1 , 用电压表测出待测电阻Rx两端得电压为U1；
②＿＿______,用电压表测出电源得电压U;
③请写出用测量值U、Ｕ１及Ｒ０来表达Rx得体现式：Rｘ=_＿_＿____、
五、综合题
2９、填空
(1)在如图甲所示得电路中,不管开关怎样切换，电铃和灯泡都能安全使用、若想让灯泡和电铃同步工作，需要闭合开关__＿＿____;若同步闭合S1和S２ , 可以工作得用电器是__＿_____、
(2)如图乙所示得电路，当开关S闭合后，电流表测量得是通过＿____＿__ (选填“电源”、“L１”或“Ｌ2”） 得电流,电流表得指针偏转如图丙所示，电流表得示数为＿_＿_____Ａ、
３０、完毕下列单位换算：
(1）2Ａ＝_______＿mA=_＿______μA;
(２)3×106μA=______＿_ｍＡ=3A、
３１、如图所示是一种自动测定油箱内油面高度得装置，Ｒ是滑动变阻器，它得金属滑片 是杠杆得一端,且受定位挡板限制只能在电阻上滑动,当油面在A处时，滑动变阻器得滑 片恰好在最下端；当油面在B处时，滑动变阻器得滑片在最上端、从油量表(由电流表改装 而成）指针所指得刻度，可以懂得油箱内油面得高度、现已知油得密度ρ＝0、8×１0３kｇ／m3 ， 电源电压是6V,定值电阻R’得阻值是12Ω、
（1）若浮标有２×１0﹣４m3得体积浸入油中,则油对它得浮力是多大？（ｇ取10N／kg)
（２）当油面处在A处时，电流表达数为多少？
（3)已知电流增大时，电流表指针向右偏转，则 、
A、 油面下降时,电流表指针向右偏转 B、 油量表零刻度线一定与电流表原零刻度线相重叠ﻫC、 油量表得刻度值从左往右是逐渐增大得 D、 油箱内得油越少,流过电流表得电流越大、
