建筑设计规范.ppt

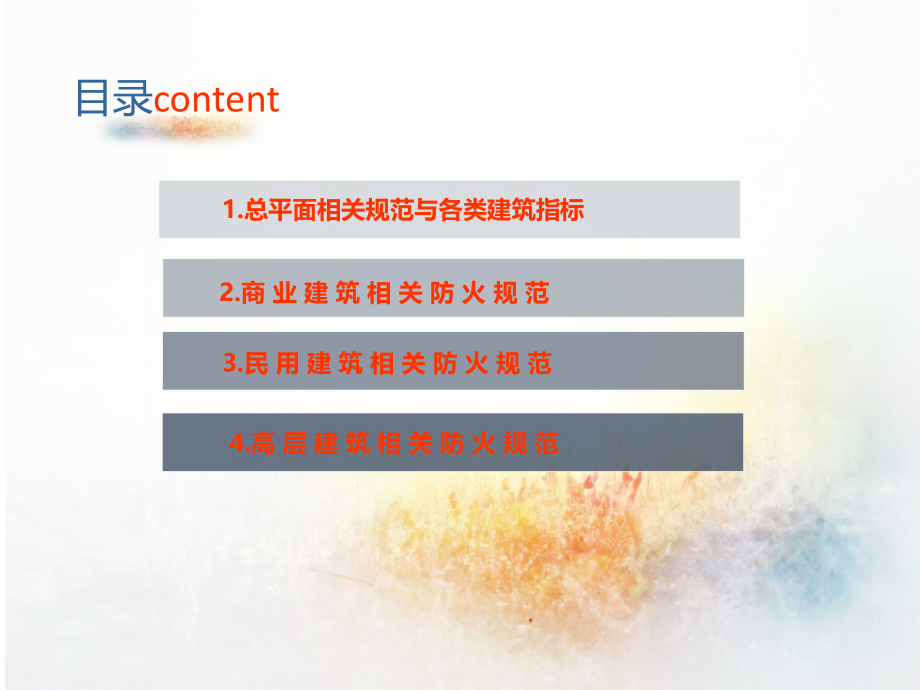

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,目录,content,1.总平面相关规范与各类建筑指标,2.商 业 建 筑 相 关 防 火 规 范,3.民 用 建 筑 相 关 防 火 规 范,4.高 层 建 筑 相 关 防 火 规 范,基地各种控制线,建筑,指标：,容积率=总建筑面积/总用地面积,绿化率=建筑用地绿化面积/建设用地面积,绿地率=各类绿地总和/居住区用地,建筑密度=建筑基地总面积/规划建设用地面积,B,A,北,南,A/B,1.防火间距：6m/9m/13m,多层多层6m 多层高层9m 高层高层13m,例外,地方法规大于国家法规,公平原则、尊重原则,2.日照间距：幼儿园、老年人公寓、医院住院部；北方东至最短、南方大寒最短,幼儿园（3h）住宅（2h）老城区（1h）,3.防噪间距：学校（中.4）疗养院 教室操场：25m,系数取值与软件取值取较大值（需考虑用地紧张情况）,计算方法,日照间距的计算方法：,以房屋长边向阳，朝阳向正南，正午太阳照到后排房屋底层窗台为依据来进行计算,由图可知：tanh=(H-H1)/D,由此得日照间距应为：D=(H-H1)/tanh；,式中：h,太阳高度角；H,前幢房屋女儿墙顶面至地面高度；,H1,后幢房屋窗台至地面高度。,(根据现行设计规范，一般H1取值为0.9m，H10.9m时仍按照0.9m取值）,实际应用中，常将D换算成其与H的比值，即日照间距系数（即日照系数=D/H），以便于根据不同建筑高度算出相同地区、相同条件下的建筑日照间距。,如居室所需日照时数增加时，其间距就相应加大，或者当建筑朝向不是正南，其间距也有所变化。在坡地上布置房屋，在同样的日照要求下，由于地形坡度和坡向的不同，日照间距也会随之改变。,当建筑平行等高线布置，向阳坡地，坡度越陡，日照间距可以越小；反之，越大。有时，为了争取日照，减少建筑间距，可以将建筑斜交或垂直于等高线布置。,住宅正面间距，应按日照标准确定的不同方位的日照间距系数控制，也可采用城市居住区规划设计规范（GB50180-93）中 表5.0.2-2 不同方位间距折减系数换算。,不同方位间距折减换算表,注：1、表中方位为正南向(0,)偏东、偏西的方位角；,2、L为当地正南向住宅的标准日照间距(m)；,3、本表指标仅适用于无其它日照遮挡的平行布置条式住宅之间。,日照间距系数是一个非常不全面的设计依据，随着计算机的普及，计算方法已经改进为计算机日照分析。,建筑日照计算,第一类：作图法，包括：正日影图、棒影图、瞬时阴影图及分时阴影叠合图（影子信封）。,第二类：模型测试，使用建筑的缩尺模型和日规仪进行分析。,作图法有一定的局限性，只能用于建筑布置严格符合日照间距系数表测算条件的场合：沿纬向平行布置的6层条式住宅（楼高18.18米，首层窗台距室外地面1.35米）(中华人民共和国建设部。城市居住区规划设计规范中国建筑工业出版社。2002年 71页),日照间距系数表不能用于其它复杂的布置场合，如：1.单幢建筑物纵向长度过长的情况。2.条式与点式建筑物混合遮蔽的场合。3.小区中存在着超高建筑物。在建筑小区建筑总平面日照计算中，不能用多个单体建筑物的日照等时线简单线性叠加。,对于不同朝向的日照计算，我国一些城市的地方法规对太阳光线入射角度与承照墙面的夹角有一定的限制，所以，用棒影图求解十分麻烦。居住区众多点式和条式住宅混合形成的日照等时线场存在着日照等时线的摄动现象，这种现象造成用间距系数来测算日照情况存在较大误差。简单地采用从图纸上量取间距系数来制定建筑的排布和间距是极不可靠的，它可能导致失误,。,防噪间距,房间名称,允许噪声级（A声级，dB）,一级,二级,三级,卧室、书房（或卧室兼起居室）,40,45,50,起居室,45,50,房间名称,允许噪声级（A声级，dB）,一级,二级,三级,有特殊安静要求的房间,40,-,-,一般教室,-,50,-,无特殊安静要求的房间,-,-,55,房间名称,允许噪声级（A声级，dB）,一级,二级,三级,病房、医护人员休息室,40,45,50,门诊室,55,60,手术室,45,50,听力测听室,25,30,住宅,学校,医院,消防扑救面：又叫高层建筑消防登高面、消防平台.是登高消防车.靠近高层主体建筑.开展消 防登高作业和重要高度,总平消防：小型（室外）多层（有车道最好，长边消防车道，附近消防车道）,高层（一定要有消消防车,),：扑救面,车道 宽4.3m，4m高.离建筑的距离：3m,5m 转弯半径:12.15.18,2.商 业 建 筑 相 关 防 火 规 范,场地出入口问题：,交通安全：70m.城市主干道交叉路口（只要有一条主干道即可）,人流量大取出入口.需考虑周围是否有机动车辆出入口,缓冲场地：公共建筑取缓冲平台14m（表现形式为广场）,防火疏散,防火分区：防火间距6,m,.9,m,.13,m,.,安全出口设计,安全疏散距离,疏散密度,防火分区：外围：耐火极限,面积多500,2(还要设自动喷淋系统）（共建),高1000（一类高层面积）/1500（二类高层建筑）,2楼,一个防火分区.两个疏散楼梯,袋状走道不利用消防疏散.20,m,.40,m,.80,m,防火疏散,防火分区：防火间距6,m,.9,m,.13,m,.,安全出口设计,安全疏散距离,疏散密度,防火分区：外围：耐火极限,面积多500,2(还要设自动喷淋系统）（共建),高1000（一类高层面积）/1500（二类高层建筑）,2楼,一个防火分区.两个疏散楼梯,袋状走道不利用消防疏散.20,m,.40,m,.80,m,带形走道,建筑设计防火规范对袋形走道的规定,托儿所、幼儿园、医院、疗养院 耐火等级为一、二级时，其疏散距离为20M；耐火等级为三级时，其疏散距离为15M；耐火等级为四级时不能用于托儿所、幼儿园、医院、疗养院。,学校 耐火等级为一、二级时，其疏散距离为22M；耐火等级为三级时，其疏散距离为20M；耐火等级为四级时不能用于学校。,其他民用建筑；耐火等级为四级时，其疏散距离为15米。,（二）高层民用建筑设计防火规范（GB50045-95（2005版）对袋形走道的规定,医院中的病房部分为12M,医院的其他部分为15M,旅馆、展览楼、教学楼为15M；,其他民用功能建筑为20M。,建筑设计防火规范中,“,沿疏散走道设置的灯光疏散指示标志，应设置在疏散走道及其转角处距地面高度1.0m以下的墙面上，且灯光疏散指示标志间距不应大于20.0m；对于袋形走道，不应大于10.0m；在走道转角区，不应大于1.0m，其指示标识应符合现行国家标准消防安全标志GB13495的有关规定。,”,高层民用建筑设计防火规范GB 50045-95第6.1.5条：高层建筑的安全出口应分散布置，两个安全出口之间的距离不应小于5.00m。,3.民 用 建 筑 相 关 防 火 规 范,民用建筑,高层：公建：24m,居住：10F,一类高层（50m.或50m却易起火，逃生难，很重要的建筑）,其余均为二类高层,超高层(防火规范内为一类高层）,超高层要设避难层,超高层要做停机坪,防火分区,：,200,2 1000,2 500,2,地下停车 二类高层 地下室,2500,2 1500,多层,一个防火分区两个安全出口,安全出口,:,（与楼梯首层相关）,门向疏散方向开启,自动扶梯，电梯，消防电梯均不可当安全出口,封闭楼梯最常用于公建,超过5层做封闭楼梯,楼梯：能明则明（靠外墙）,均匀分布,安全楼梯出屋顶：,高层建筑的裙底要有两部楼梯出屋顶（大多数情况，根据条件而定）高层所有消防楼梯均要出屋顶,高层建筑所有楼梯出屋顶裙房至少两部楼梯出屋顶,顶层开间屋顶,坡屋顶做阁楼防护,4.高 层 建 筑 相 关 防 火 规 范,古代风火墙,坡屋顶做阁楼防护,楼梯间伸出屋面,一般按宽度0.3米，高度0.15米设计最适宜,，,另外宽度高度规范有规定。,一、楼梯的数量、位置和楼梯间形式应满足使用方便和安全疏散的要求。,二、梯段净宽除应符合防火规范的规定外，供日常主要交通用的楼梯的梯段净宽应根据建筑物使用特征，一般按每股人流宽为0.55（00.15）m的人流股数确定，并不应少于两股人流。,注：00.15m为人流在行进中人体的摆幅，公共建筑人流众多的场所应取上限值。,三、梯段改变方向时，平台扶手处的最小宽度不应小于梯段净宽。当有搬运大型物件需要时应再适量加宽。,四、每个梯段的踏步一般不应超过18级，亦不应少于3级。,五、楼梯平台上部及下部过道处的净高不应小于2m。梯段净高不应小于2.20m。,注：梯段净高为自踏步前缘线（包括最低和最高一级踏步前缘线以外0.30m范围内）量至直上方突出物下缘间的铅垂高度。,六、楼梯应至少于一侧设扶手，梯段净宽达三股人流时应两侧设扶手，达四股人流时应加设中间扶手。,七、室内楼梯扶手高度自踏步前缘线量起不宜小于0.90m。靠楼梯井一侧水平扶手超过0.50m长时，其高度不应小于1m。,八、踏步前缘部分宜有防滑措施。,九、有儿童经常使用的楼梯的梯井净宽大于0.20m时，必须采取安全措施。,十、楼梯踏步的高度比应符合表4.2.1的规定。,住宅 踏步最大高度0.18，最小宽度0.25,幼儿园小学 楼梯踏步最大高度0.15，最小宽度0.26,电影院、剧院、体育馆、商场、医院、疗养院等楼梯踏步，最大高度0.16，最小宽度0.28,其他建筑物楼梯踏步，最大高度0.17，最小宽度0.26,住宅户内楼梯，专用服务楼梯，最大高度0.20，最小宽度0.22。,扩大前室：,14m,多层住宅：楼梯疏散宽度1.1m,高层住宅：楼梯疏散宽度1.2m,走道：,20m/40m/80m,广室（,30m,）房间（房间距出门最远距离,15m,）,房间距楼梯直线距离最远不过,30m,商场自动喷淋距离：,37.5m,住宅,底层1-3F 多层4-9F 高层10F 小高层9-12F,电梯16m 消防电梯,封闭楼梯,防烟梯,（,12F;塔式10F）（10-11F通廊式）通廊式11F 单元式19F,高层塔式,住宅设计规范,楼梯踏步宽度不应小于0.2m,宽度不应小于0.2m,.,住宅的公共入口台阶高度超过0.7m，并侧面临空时，应设防护设施,.,住宅楼梯为剪刀梯时，楼梯平台的净宽不得小于1.3m,.,10,层的住宅入口应设门厅 电梯是噪声源，勿放主要空间，否则做隔声减震处理,.,THANK Y,O,U,！,
