2025年电气工程电路真题基础试题及答案

一、选择题（每题 3 分，共 30 分）
1. 电路中电流的实际方向是（ ）
A. 正电荷定向移动的方向
B. 负电荷定向移动的方向
C. 电子定向移动的方向
D. 正、负电荷同时定向移动的方向
答案：A
解析：规定正电荷定向移动的方向为电流的实际方向。

2. 电阻元件的伏安关系是（ ）
A. \(u = Ri\)
B. \(i = Ru\)
C. \(u = R/i\)
D. \(i = 1/Ru\)
答案：A
解析：根据欧姆定律，电阻元件的伏安关系为\(u = Ri\)。

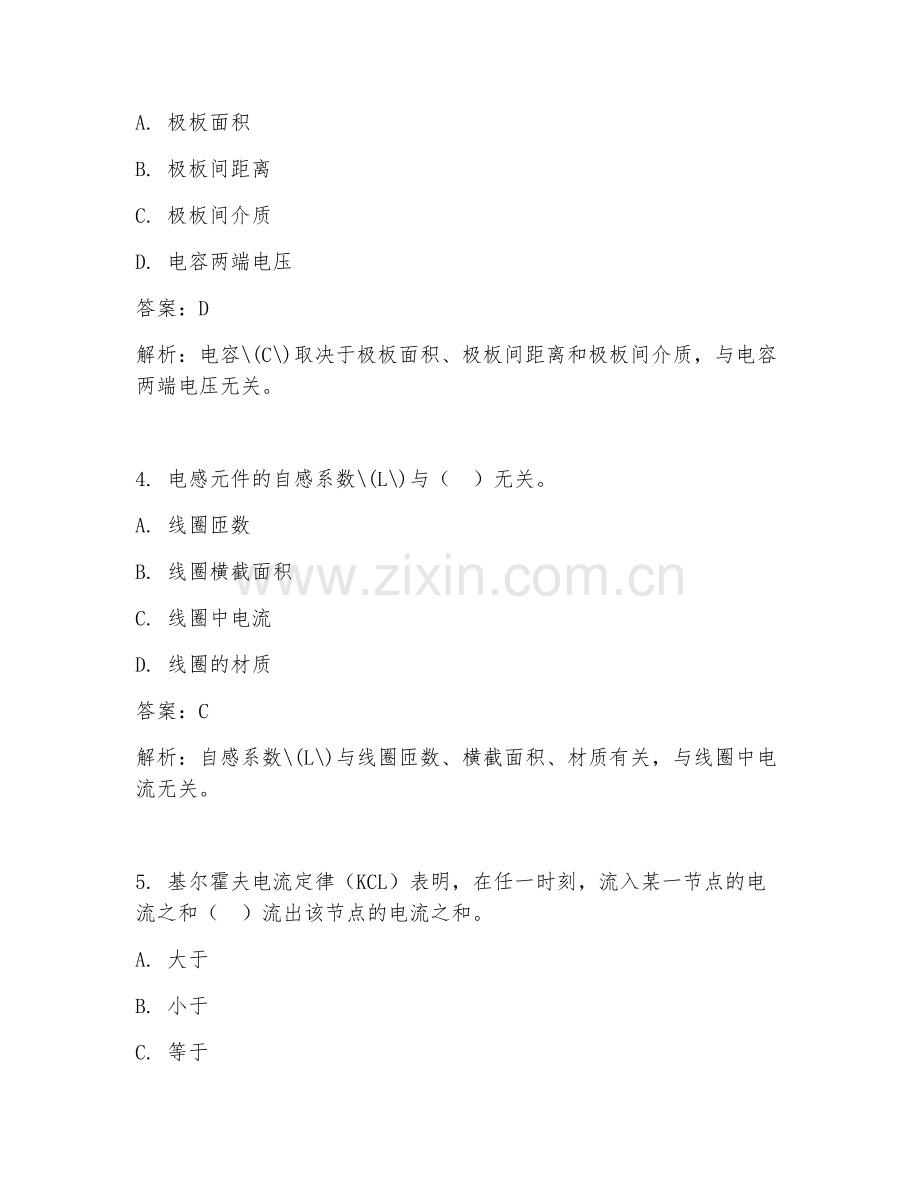

3. 电容元件的电容\(C\)与（ ）无关。
A. 极板面积
B. 极板间距离
C. 极板间介质
D. 电容两端电压
答案：D
解析：电容\(C\)取决于极板面积、极板间距离和极板间介质，与电容两端电压无关。

4. 电感元件的自感系数\(L\)与（ ）无关。
A. 线圈匝数
B. 线圈横截面积
C. 线圈中电流
D. 线圈的材质
答案：C
解析：自感系数\(L\)与线圈匝数、横截面积、材质有关，与线圈中电流无关。

5. 基尔霍夫电流定律（KCL）表明，在任一时刻，流入某一节点的电流之和（ ）流出该节点的电流之和。
A. 大于
B. 小于
C. 等于
D. 不确定
答案：C
解析：基尔霍夫电流定律指出，在任一时刻，流入某一节点的电流之和等于流出该节点的电流之和。

6. 基尔霍夫电压定律（KVL）表明，在任一时刻，沿任一闭合回路绕行一周，各段电压的代数和（ ）。
A. 大于零
B. 小于零
C. 等于零
D. 不确定
答案：C
解析：基尔霍夫电压定律表明，沿任一闭合回路绕行一周，各段电压的代数和等于零。

7. 当一个线性电阻元件的电压增大到原来的 2 倍时，其功率增大到原来的（ ）倍。
A. 2
B. 4
C. 8
D. 16
答案：B
解析：根据\(P = u^{2}/R\)，电压增大到原来的 2 倍时，功率增大到原来的 4 倍。

8. 两个电阻\(R_1 = 10\Omega\)，\(R_2 = 20\Omega\)，串联后的总电阻为（ ）
A. \(10\Omega\)
B. \(20\Omega\)
C. \(30\Omega\)
D. \(40\Omega\)
答案：C
解析：串联电阻\(R = R_1 + R_2 = 10 + 20 = 30\Omega\)。

9. 两个电阻\(R_1 = 10\Omega\)，\(R_2 = 20\Omega\)，并联后的总电阻为（ ）
A. \(10/3\Omega\)
B. \(20/3\Omega\)
C. \(30/3\Omega\)
D. \(40/3\Omega\)
答案：A
解析：并联电阻\(R = R_1R_2/(R_1 + R_2) = 10×20/(10 + 20) = 20/3\Omega\)。

10. 正弦交流电的三要素是（ ）
A. 最大值、频率、初相位
B. 有效值、频率、初相位
C. 最大值、周期、初相位
D. 有效值、周期、初相位
答案：A
解析：正弦交流电的三要素是最大值、频率、初相位。

二、填空题（每题 3 分，共 15 分）
1. 电路主要由电源、负载、（ ）和（ ）组成。
答案：中间环节、导线
解析：电路基本组成包括电源、负载、中间环节和导线。

2. 电源是将其他形式的能量转换为（ ）的装置。
答案：电能
解析：电源作用是将其他能量转换为电能。

3. 负载是将（ ）转换为其他形式能量的装置。
答案：电能
解析：负载消耗电能并转换为其他形式能量。

4. 线性电阻元件的伏安特性曲线是一条通过（ ）的直线。
答案：坐标原点
解析：线性电阻伏安特性是过原点直线。

5. 电容元件在直流电路中相当于（ ）。
答案：开路
解析：直流下电容电流为零，相当于开路。

三、简答题（每题 10 分，共 30 分）
1. 简述基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）的内容。
答案：
基尔霍夫电流定律（KCL）：在任一时刻，流入某一节点的电流之和等于流出该节点的电流之和。
基尔霍夫电压定律（KVL）：在任一时刻，沿任一闭合回路绕行一周，各段电压的代数和等于零。
解析：KCL 基于节点电流的守恒，KVL 基于回路电压的平衡。

2. 简述串联电阻和并联电阻的特点。
答案：
串联电阻特点：
（1）总电阻等于各串联电阻之和。
（2）各电阻上的电压分配与电阻成正比。
（3）总电流等于各电阻中的电流。

并联电阻特点：
（1）总电阻的倒数等于各并联电阻倒数之和。
（2）各电阻两端电压相等。
（3）总电流等于各电阻中电流之和，各电阻中的电流分配与电阻成反比。
解析：串联电阻分压，并联电阻分流，根据公式和原理可得上述特点。

3. 简述正弦交流电有效值的定义和计算方法。
答案：
有效值定义：让交流电流\(i\)和直流电流\(I\)分别通过阻值相同的电阻\(R\)，如果在相同时间内它们产生的热量相等，那么就把这一直流电的数值叫做这一交流电的有效值。
计算方法：对于正弦交流电\(i = I_m\sin\omega t\)，其有效值\(I = I_m/\sqrt{2}\)。对于正弦交流电压\(u = U_m\sin\omega t\)，其有效值\(U = U_m/\sqrt{2}\)。
解析：通过与直流对比定义有效值，根据正弦函数特性得出计算方法。

四、计算题（每题 10 分，共 20 分）
1. 已知电阻\(R = 10\Omega\)，电压\(u = 20\sin(314t + 30°)V\)，求通过电阻的电流\(i\)，并计算电阻消耗的功率\(P\)。
答案：
根据欧姆定律\(i = u/R = 2\sin(314t + 30°)A\)。
功率\(P = UI = (20/\sqrt{2})×(2/\sqrt{2}) = 20W\)。
解析：先由欧姆定律求电流，再根据功率公式计算功率，注意有效值计算。

2. 如图所示电路，已知\(E = 12V\)，\(R_1 = 2\Omega\)，\(R_2 = 4\Omega\)，\(R_3 = 6\Omega\)，求电路中的电流\(I\)和各电阻两端的电压\(U_1\)、\(U_2\)、\(U_3\)。

答案：
\(R = R_1 + R_2 + R_3 = 2 + 4 + 6 = 12\Omega\)
\(I = E/R = 12/12 = 1A\)
\(U_1 = IR_1 = 1×2 = 2V\)
\(U_2 = IR_2 = 1×4 = 4V\)
\(U_3 = IR_3 = 1×6 = 6V\)
解析：先求总电阻，再根据欧姆定律求电流，进而求各电阻电压。

五、综合题（15 分）
如图所示电路，已知\(E_1 = 12V\)，\(E_2 = 6V\)，\(R_1 = 2\Omega\)，\(R_2 = 4\Omega\)，\(R_3 = 6\Omega\)，试用支路电流法求各支路电流。

答案：
设各支路电流方向如图所示。
根据 KCL 列节点电流方程：\(I_1 + I_2 - I_3 = 0\)
根据 KVL 列回路电压方程：
回路 1：\(E_1 = I_1R_1 + I_3R_3\)，即\(12 = 2I_1 + 6I_3\)
回路 2：\(E_2 = I_2R_2 + I_3R_3\)，即\(6 = 4I_2 + 6I_3\)
联立方程求解：
由\(I_1 + I_2 - I_3 = 0\)可得\(I_2 = I_3 - I_1\)
将\(I_2 = I_3 - I_1\)代入\(6 = 4I_2 + 6I_3\)得：\(6 = 4(I_3 - I_1) + 6I_3\)，化简得\(6 = 4I_3 - 4I_1 + 6I_3\)，即\(6 = 10I_3 - 4I_1\)
联立\(12 = 2I_1 + 6I_3\)和\(6 = 10I_3 - 4I_1\)：
将\(12 = 2I_1 + 6I_3\)两边乘以 2 得\(24 = 4I_1 + 12I_3\)
与\(6 = 10I_3 - 4I_1\)相加得：\(24 + 6 = 4I_1 + 12I_3 + 10I_3 - 4I_1\)，即\(30 = 22I_3\)，解得\(I_3 = 15/11A\)
将\(I_3 = 15/11A\)代入\(12 = 2I_1 + (15/11)×6\)，解得\(I_1 = 33/11A\)
\(I_2 = I_3 - I_1 = 15/11 - 33/11 = -18/11A\)（负号表示电流实际方向与假设方向相反）
所以\(I_1 = 33/11A\)，\(I_2 = -18/11A\)，\(I_3 = 15/11A\)
解析：通过 KCL 和 KVL 列方程，联立求解得出各支路电流，注意电流方向假设及求解过程准确性。
