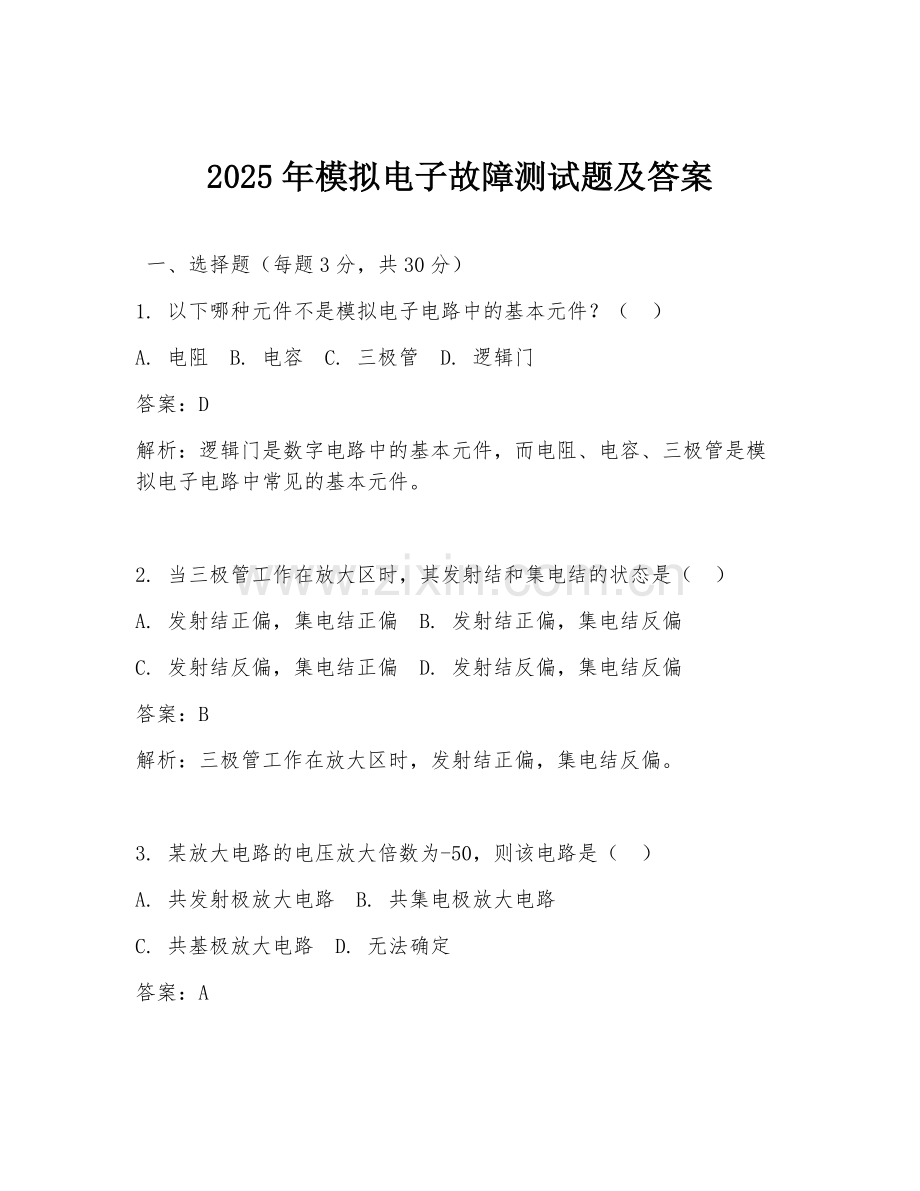

2025年模拟电子故障测试题及答案.doc_第1页
第1页 / 共7页

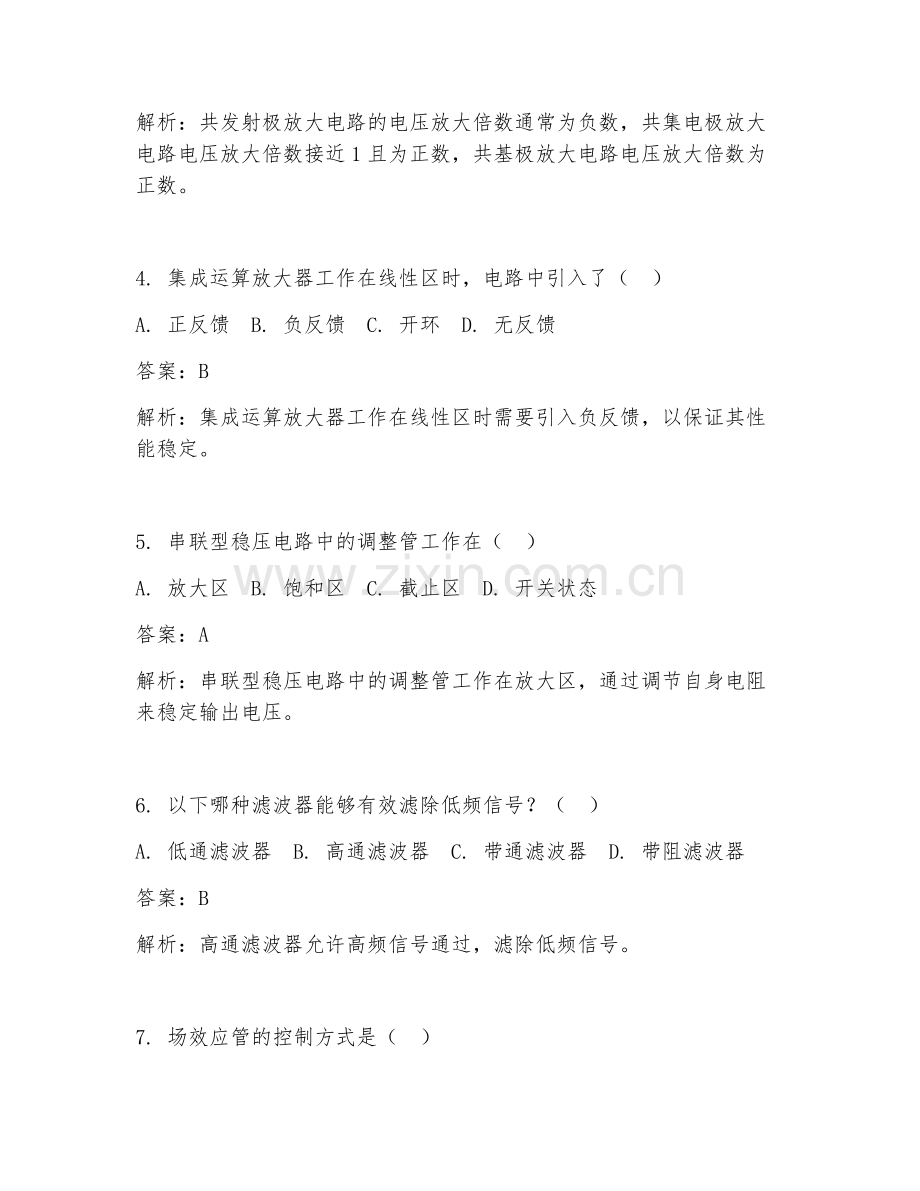

2025年模拟电子故障测试题及答案.doc_第2页
第2页 / 共7页


点击查看更多>>
资源描述
2025年模拟电子故障测试题及答案 一、选择题(每题3分,共30分) 1. 以下哪种元件不是模拟电子电路中的基本元件?( ) A. 电阻 B. 电容 C. 三极管 D. 逻辑门 答案:D 解析:逻辑门是数字电路中的基本元件,而电阻、电容、三极管是模拟电子电路中常见的基本元件。 2. 当三极管工作在放大区时,其发射结和集电结的状态是( ) A. 发射结正偏,集电结正偏 B. 发射结正偏,集电结反偏 C. 发射结反偏,集电结正偏 D. 发射结反偏,集电结反偏 答案:B 解析:三极管工作在放大区时,发射结正偏,集电结反偏。 3. 某放大电路的电压放大倍数为-50,则该电路是( ) A. 共发射极放大电路 B. 共集电极放大电路 C. 共基极放大电路 D. 无法确定 答案:A 解析:共发射极放大电路的电压放大倍数通常为负数,共集电极放大电路电压放大倍数接近1且为正数,共基极放大电路电压放大倍数为正数。 4. 集成运算放大器工作在线性区时,电路中引入了( ) A. 正反馈 B. 负反馈 C. 开环 D. 无反馈 答案:B 解析:集成运算放大器工作在线性区时需要引入负反馈,以保证其性能稳定。 5. 串联型稳压电路中的调整管工作在( ) A. 放大区 B. 饱和区 C. 截止区 D. 开关状态 答案:A 解析:串联型稳压电路中的调整管工作在放大区,通过调节自身电阻来稳定输出电压。 6. 以下哪种滤波器能够有效滤除低频信号?( ) A. 低通滤波器 B. 高通滤波器 C. 带通滤波器 D. 带阻滤波器 答案:B 解析:高通滤波器允许高频信号通过,滤除低频信号。 7. 场效应管的控制方式是( ) A. 电流控制电流 B. 电流控制电压 C. 电压控制电流 D. 电压控制电压 答案:C 解析:场效应管是电压控制电流型器件。 8. 某正弦波振荡电路的振荡频率为1kHz,则其选频网络可能是( ) A. RC串并联网络 B. LC并联谐振回路 C. 石英晶体谐振器 D. 以上都有可能 答案:D 解析:RC串并联网络可产生低频振荡,LC并联谐振回路可产生高频振荡,石英晶体谐振器频率稳定性高,都有可能作为选频网络。 9. 乙类功率放大电路的效率比甲类功率放大电路高,主要原因是( ) A. 乙类电路没有静态功耗 B. 乙类电路的输出功率大 C. 乙类电路的输入信号大 D. 乙类电路的电源电压高 答案:A 解析:甲类功率放大电路有较大的静态功耗,乙类功率放大电路没有静态功耗,所以效率更高。 10. 模拟乘法器可以实现( ) A. 信号的相加 B. 信号的相减 C. 信号的相乘 D. 信号的积分 答案:C 解析:模拟乘法器的功能就是实现两个信号的相乘。 二、填空题(每题3分,共15分) 1. 模拟电子技术主要研究____信号的处理和应用。 答案:模拟 解析:模拟电子技术围绕模拟信号展开研究。 2. 三极管的三个电极分别是____、____和____。 答案:发射极、基极、集电极 解析:这是三极管的基本结构组成部分。 3. 放大电路的静态工作点是指____时的工作状态。 答案:输入信号为零时 解析:此时电路中的各电量处于稳定状态。 4. 集成运算放大器的输入级通常采用____电路,以提高输入电阻和减小零点漂移。 答案:差动放大 解析:差动放大电路具有抑制零点漂移的能力。 5. 直流稳压电源一般由____、____、____和____四部分组成。 答案:电源变压器、整流电路、滤波电路、稳压电路 解析:这是直流稳压电源的基本组成结构。 三、简答题(每题10分,共30分) 1. 简述三极管的电流放大作用。 答案:三极管具有电流放大作用,当三极管工作在放大区时,发射结正偏,集电结反偏。基极电流的微小变化会引起集电极电流较大的变化,且集电极电流与基极电流的比值近似为常数β,即Ic = βIb。通过较小的基极电流可以控制较大的集电极电流,实现电流放大。 解析:根据三极管放大区的工作条件以及电流关系进行阐述。 2. 说明负反馈对放大电路性能的影响。 答案:负反馈对放大电路性能有多方面影响。首先,能提高放大倍数的稳定性;其次,可减小非线性失真;再者,可以改变输入电阻和输出电阻,如串联负反馈增大输入电阻,并联负反馈减小输入电阻,电压负反馈减小输出电阻,电流负反馈增大输出电阻;还能扩展通频带。 解析:从稳定性、失真、电阻和通频带等方面分析负反馈的作用。 3. 简述串联型稳压电路的工作原理。 答案:串联型稳压电路由取样电路、基准电压电路、比较放大电路和调整管组成。取样电路从输出电压中取出部分电压与基准电压比较,比较放大电路将差值放大后去控制调整管的管压降,从而稳定输出电压。当输出电压变化时,通过取样、比较、放大和调整这一系列过程,使输出电压保持稳定。 解析:按照串联型稳压电路的组成部分及工作流程进行说明。 四、分析计算题(每题10分,共20分) 1. 已知某共发射极放大电路中,三极管的β = 50,RB = 300kΩ,RC = 3kΩ,VCC = 12V,RL = 6kΩ。求该电路的静态工作点以及电压放大倍数。 答案: (1)求静态工作点: 首先求基极电流Ib,根据公式Ib = (VCC - UBE) / RB,UBE一般取0.7V,所以Ib = (12 - 0.7) / 300 ≈ 0.038mA。 集电极电流Ic = βIb = 50×0.038 = 1.9mA。 集电极电压Uc = VCC - IcRC = 12 - 1.9×3 = 6.3V。 发射极电压Ue = Uc - UCE,UCE一般取3V左右,所以Ue = 6.3 - 3 = 3.3V。 发射极电流Ie ≈ Ic = 1.9mA。 (2)求电压放大倍数: 根据公式Au = -βRC / (rbe + (1 + β)Re),这里Re = 0,rbe = 300 + (1 + β)26 / Ie = 300 + (1 + 50)×26 / 1.9 ≈ 1000Ω。 所以Au = -βRC / rbe = -50×3 / 1 = -150。 解析:根据共发射极放大电路的相关公式,逐步计算静态工作点和电压放大倍数。 2. 一个由运放构成的反相比例运算电路,已知R1 = 10kΩ,Rf = 100kΩ,输入电压ui = 2V,求输出电压uo。 答案:反相比例运算电路的电压放大倍数Auf = -Rf / R1 = -100 / 10 = -10。 输出电压uo = Auf×ui = -10×2 = -20V。 解析:依据反相比例运算电路的电压放大倍数公式计算输出电压。 五、设计题(5分) 设计一个简单的音频放大电路,要求能够对音频信号进行放大,且输出功率不小于1W。请画出电路原理图,并说明主要元件的作用。 答案: 电路原理图:采用共发射极放大电路,三极管作为放大元件,基极通过耦合电容连接输入音频信号,集电极通过电容耦合连接负载(扬声器),发射极接地,电源VCC为电路提供能量,基极电阻RB用于设置基极电流,集电极电阻RC用于控制集电极电流和输出电压,发射极可接一个小电阻Re用于稳定静态工作点。 主要元件作用:三极管实现电流放大从而放大音频信号;基极电阻RB确定三极管的基极电流,影响静态工作点和放大倍数;集电极电阻RC决定集电极电压和输出信号幅度;耦合电容用于隔离直流,让音频交流信号顺利通过;电源VCC为电路提供电能。 解析:根据音频放大的要求,选择合适的电路结构并阐述各元件功能。
