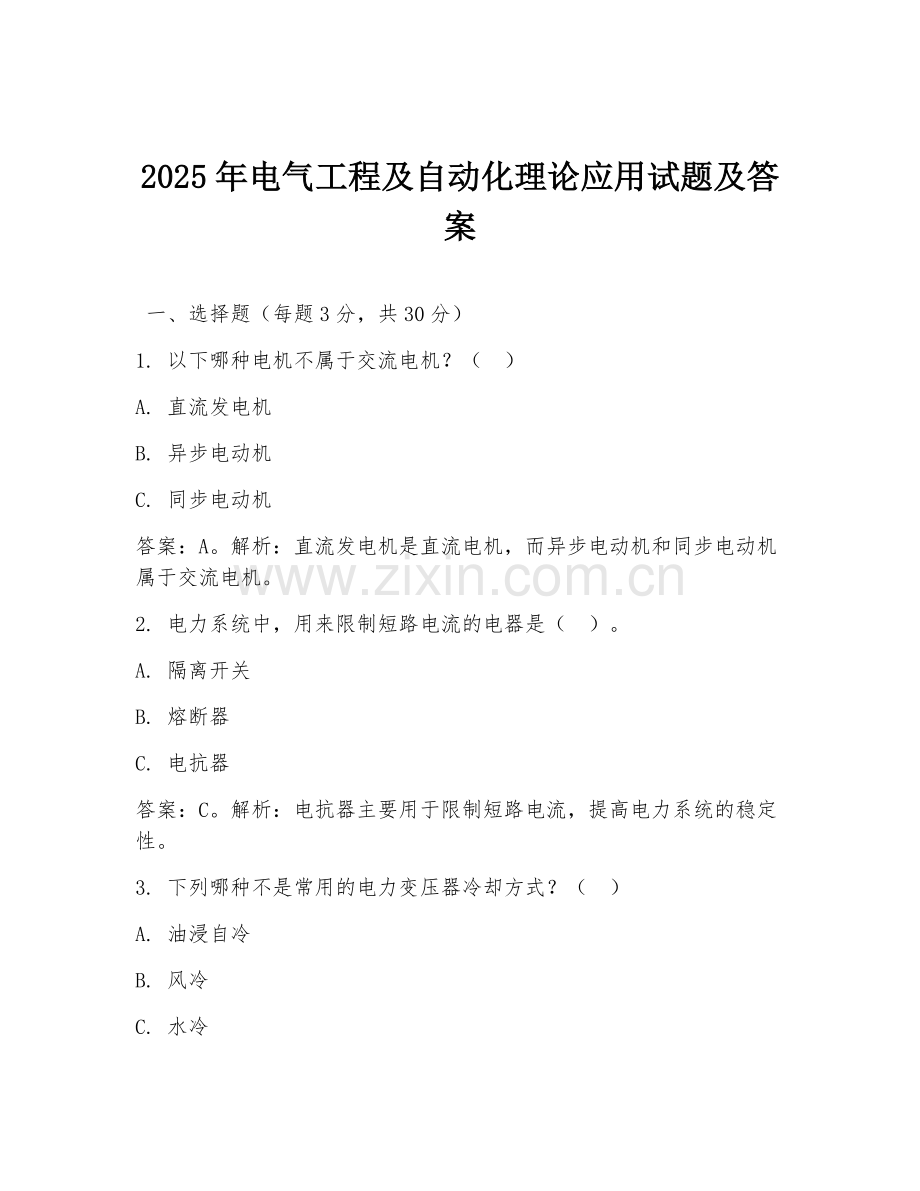

2025年电气工程及自动化理论应用试题及答案

一、选择题（每题3分，共30分）
1. 以下哪种电机不属于交流电机？（ ）
A. 直流发电机
B. 异步电动机
C. 同步电动机
答案：A。解析：直流发电机是直流电机，而异步电动机和同步电动机属于交流电机。
2. 电力系统中，用来限制短路电流的电器是（ ）。
A. 隔离开关
B. 熔断器
C. 电抗器
答案：C。解析：电抗器主要用于限制短路电流，提高电力系统的稳定性。
3. 下列哪种不是常用的电力变压器冷却方式？（ ）
A. 油浸自冷
B. 风冷
C. 水冷
D. 气冷
答案：D。解析：常用的冷却方式有油浸自冷、风冷、水冷等，气冷不是常用的电力变压器冷却方式。
4. 继电保护装置的基本要求不包括以下哪项？（ ）
A. 可靠性
B. 选择性
C. 灵活性
答案：C。解析：继电保护装置的基本要求是可靠性、选择性、速动性和灵敏性。
5. 高压断路器的主要作用是（ ）。
A. 切断和接通负荷电流
B. 切断短路电流
C. 切断和接通负荷电流及短路电流
答案：C。解析：高压断路器既能切断和接通负荷电流，又能切断短路电流。
6. 电力系统的中性点运行方式不包括（ ）。
A. 中性点直接接地
B. 中性点不接地
C. 中性点经电阻接地
D. 中性点经电容接地
答案：D。解析：电力系统中性点运行方式有中性点直接接地、中性点不接地、中性点经消弧线圈接地、中性点经电阻接地等。
7. 下列哪种电器属于一次设备？（ ）
A. 电压表
B. 电流表
C. 断路器
答案：C。解析：断路器属于一次设备，电压表、电流表属于二次设备。
8. 电力系统潮流计算的目的不包括（ ）。
A. 确定电力系统的运行状态
B. 计算功率损耗
C. 分析系统稳定性
答案：C。解析：潮流计算主要目的是确定电力系统的运行状态、计算功率损耗等，分析系统稳定性不属于潮流计算目的。
9. 异步电动机的调速方法不包括（ ）。
A. 改变磁极对数调速
B. 改变转差率调速
C. 改变电源频率调速
D. 改变电压调速
答案：D。解析：异步电动机调速方法有改变磁极对数调速、改变转差率调速、改变电源频率调速等。
10. 电力系统无功功率电源不包括（ ）。
A. 发电机
B. 调相机
C. 电容器
D. 电阻器
答案：D。解析：发电机、调相机、电容器等都是电力系统无功功率电源，电阻器不产生无功功率。

二、填空题（每题3分，共15分）
1. 电力系统是由发电、输电、变电、（ ）和用电组成的整体。
答案：配电。解析：电力系统包括发电、输电、变电、配电和用电环节。
2. 变压器的主要功能是变换电压、变换电流和（ ）。
答案：变换阻抗。解析：变压器能实现电压、电流和阻抗的变换。
3. 短路电流计算的目的之一是选择电气设备的（ ）。
答案：短路稳定度。解析：短路电流计算用于选择电气设备的短路稳定度。
4. 电力系统的无功功率平衡主要是指（ ）和无功功率损耗的平衡。
答案：无功电源发出的无功功率。解析：无功功率平衡主要是无功电源发出的无功功率与无功功率损耗的平衡。
5. 同步发电机的并列操作分为准同期并列和（ ）并列。
答案：自同期。解析：同步发电机并列操作有准同期并列和自同期并列两种。

三、简答题（每题10分，共30分）
1. 简述电力系统中性点直接接地系统的优缺点。
答案：优点：发生单相接地时，接地短路电流大，能使保护装置迅速动作，切除故障线路，保障安全；缺点：单相接地时短路电流大，对设备绝缘要求高，故障时产生的过电压对电气设备危害大。
解析：直接接地系统接地短路电流大，保护动作快，但对设备绝缘要求高。
2. 说明异步电动机的工作原理。
答案：异步电动机定子绕组通入三相交流电后，产生旋转磁场，转子绕组在旋转磁场作用下感应电动势和电流，转子电流与旋转磁场相互作用产生电磁转矩，使转子转动。
解析：通过定子旋转磁场与转子电流相互作用使转子转动。
3. 简述继电保护装置的速动性要求及意义。
答案：速动性要求保护装置能迅速动作切除故障。意义在于减少故障设备的损坏程度，缩小故障影响范围，提高电力系统的稳定性。
解析：速动性可降低故障危害，提高系统稳定性。

四、计算题（每题10分，共15分）
1. 已知某三相异步电动机的额定功率为10kW，额定电压为380V，额定功率因数为0.85，效率为0.9，求其额定电流。
答案：根据公式\(P=UIcosφη\)，可得\(I=\frac{P}{Ucosφη}\)。已知\(P=10kW=10000W\)，\(U=380V\)，\(cosφ=0.85\)，\(η=0.9\)，则\(I=\frac{10000}{380×0.85×0.9}\approx34.5A\)。
解析：利用功率公式变形计算额定电流。
2. 某电力系统中，一台变压器的变比为\(110kV/10kV\)，已知高压侧电压为\(105kV\)，求低压侧电压。
答案：根据变比公式\(\frac{U_1}{U_2}=\frac{N_1}{N_2}\)，可得\(U_2=\frac{U_1N_2}{N_1}\)。已知\(U_1=105kV\)，变比为\(110kV/10kV\)，则\(U_2=\frac{105×10}{110}\approx9.55kV\)。
解析：根据变比关系计算低压侧电压。

五、综合分析题（20分）
某工厂有一台三相异步电动机，运行中出现转速下降、电流增大的现象。请分析可能出现的故障原因，并提出相应的检测和排除方法。
答案：故障原因可能有：负载过重，导致电动机过载运行；电源电压过低，使电动机转矩减小；电动机绕组短路或接地，影响正常运行；机械部分故障，如轴承损坏等阻碍电动机转动。检测方法：用钳形电流表测量电流，判断是否过载；用电压表测量电源电压是否正常；用绝缘电阻表检测电动机绕组绝缘电阻，判断是否短路或接地；检查机械部分是否有异常声音、振动等。排除方法：减轻负载；调整电源电压；修复或更换短路或接地的绕组；修复或更换损坏的机械部件。
解析：对电动机转速下降、电流增大的故障进行全面分析，包括可能原因、检测方法和排除方法。
