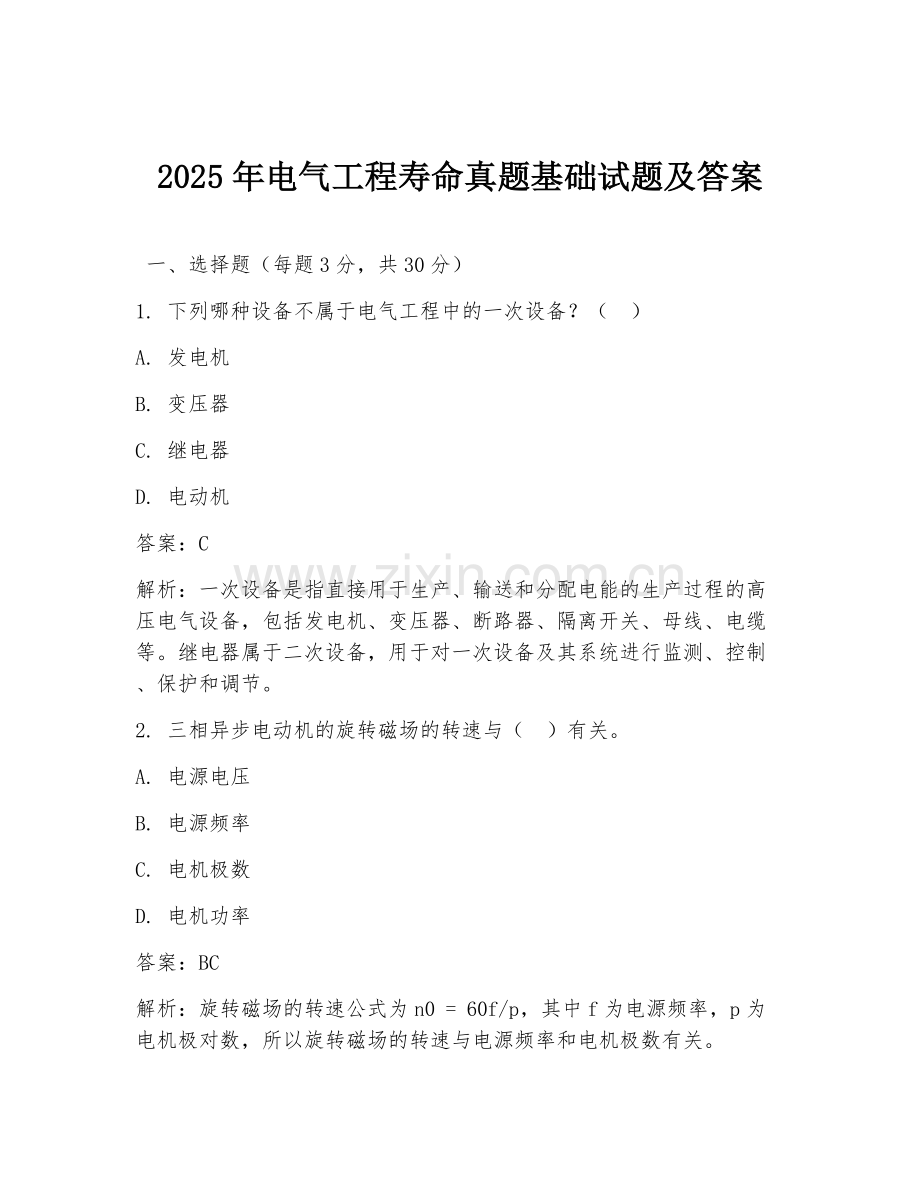

2025年电气工程寿命真题基础试题及答案.doc

2025年电气工程寿命真题基础试题及答案

一、选择题（每题3分，共30分）
1. 下列哪种设备不属于电气工程中的一次设备？（ ）
A. 发电机
B. 变压器
C. 继电器
D. 电动机
答案：C
解析：一次设备是指直接用于生产、输送和分配电能的生产过程的高压电气设备，包括发电机、变压器、断路器、隔离开关、母线、电缆等。继电器属于二次设备，用于对一次设备及其系统进行监测、控制、保护和调节。
2. 三相异步电动机的旋转磁场的转速与（ ）有关。
A. 电源电压
B. 电源频率
C. 电机极数
D. 电机功率
答案：BC
解析：旋转磁场的转速公式为n0 = 60f/p，其中f为电源频率，p为电机极对数，所以旋转磁场的转速与电源频率和电机极数有关。
3. 变压器的变比是指（ ）之比。
A. 一次侧电压与二次侧电压
B. 一次侧电流与二次侧电流
C. 一次侧匝数与二次侧匝数
D. 以上都不对
答案：AC
解析：变压器的变比等于一次侧电压与二次侧电压之比，也等于一次侧匝数与二次侧匝数之比。
4. 电路中电流的大小与（ ）成正比。
A. 电压
B. 电阻
C. 电容
D. 电感
答案：A
解析：根据欧姆定律I = U/R，在电阻一定时，电路中电流的大小与电压成正比。
5. 下列哪种电力系统属于闭式网络？（ ）
A. 放射式网络
B. 树干式网络
C. 环形网络
D. 链式网络
答案：C
解析：环形网络是闭式网络，其特点是电源点之间有闭合的回路。放射式、树干式和链式网络属于开式网络。
6. 高压断路器的主要作用是（ ）。
A. 切断和接通负荷电流
B. 切断短路电流
C. 切断空载电流
D. 以上都是
答案：D
解析：高压断路器能在正常和故障情况下接通和断开电路，切断和接通负荷电流、短路电流以及空载电流等。
7. 电力系统的中性点运行方式不包括（ ）。
A. 中性点直接接地
B. 中性点不接地
C. 中性点经消弧线圈接地
D. 中性点经电阻接地
答案：D
解析：电力系统的中性点运行方式主要有中性点直接接地、中性点不接地和中性点经消弧线圈接地三种。
8. 下列哪种电机调速方法属于转差功率不变型调速方法？（ ）
A. 调压调速
B. 串级调速
C. 变频调速
D. 变极调速
答案：C
解析：变频调速时，转差功率基本不变，属于转差功率不变型调速方法。调压调速转差功率增大，串级调速转差功率部分消耗，变极调速属于改变同步转速调速。
9. 电力系统发生短路时，短路电流的大小与（ ）有关。
A. 电源电压
B. 短路点距电源的远近
C. 系统的电抗
D. 以上都是
答案：D
解析：短路电流的大小与电源电压、短路点距电源的远近以及系统的电抗等因素有关。
10. 下列哪种保护属于后备保护？（ ）
A. 电流速断保护
B. 限时电流速断保护
C. 过电流保护
D. 零序电流保护
答案：C
解析：过电流保护动作时间较长，作为相邻保护的后备保护，当相邻保护拒动时动作切除故障。电流速断保护和限时电流速断保护属于主保护，零序电流保护用于接地故障保护。

二、填空题（每题2分，共20分）
1. 电力系统是由发电、输电、（ ）和用电等环节组成的整体。
答案：变电、配电
解析：电力系统包括发电、输电、变电、配电和用电五个环节。
2. 电路的基本定律有欧姆定律、（ ）和基尔霍夫定律。
答案：焦耳定律
解析：欧姆定律描述电流与电压、电阻关系，焦耳定律描述电流产生热量与电流、电阻、时间关系，基尔霍夫定律包括电流定律和电压定律。
3. 三相异步电动机的转子绕组有（ ）和绕线型两种。
答案：笼型
解析：三相异步电动机转子绕组分为笼型和绕线型。
4. 变压器的损耗包括铜损耗和（ ）。
答案：铁损耗
解析：变压器损耗有铜损耗和铁损耗。
5. 电力系统的无功功率电源主要有发电机、（ ）和并联电容器等。
答案：同步调相机
解析：电力系统无功功率电源有发电机、同步调相机和并联电容器等。
6. 高压隔离开关的主要作用是隔离电源，保证检修安全，它（ ）切断负荷电流。
答案：不能
解析：高压隔离开关不能切断负荷电流，主要用于隔离电源。
7. 电力系统的中性点接地方式中，中性点不接地系统发生单相接地时，接地电流为（ ）电流。
答案：电容性
解析：中性点不接地系统单相接地时，接地电流为电容性电流。
8. 异步电动机的调速方法有改变极对数调速、变频调速和（ ）调速等。
答案：改变转差率
解析：异步电动机调速方法有改变极对数、变频和改变转差率调速。
9. 继电保护装置应满足可靠性、选择性、（ ）和速动性的要求。
答案：灵敏性
解析：继电保护装置需满足可靠性、选择性、灵敏性和速动性要求。
10. 电力系统的短路类型有三相短路、两相短路、（ ）和单相接地短路。
答案：两相接地短路
解析：电力系统短路类型包括三相短路、两相短路、两相接地短路和单相接地短路。

三、简答题（每题10分，共30分）
1. 简述三相异步电动机的工作原理。
答案：三相异步电动机的定子绕组通入三相交流电后，会产生旋转磁场。旋转磁场切割转子绕组，在转子绕组中产生感应电动势和感应电流。根据电磁力定律，载流的转子绕组在磁场中受到电磁力的作用，形成电磁转矩，驱动转子沿着旋转磁场的方向旋转。由于转子的转速总是低于旋转磁场的转速，存在转差率，所以称为异步电动机。
解析：三相异步电动机工作原理基于电磁感应和电磁力作用，定子绕组产生旋转磁场是关键，通过旋转磁场与转子绕组相互作用产生转矩使转子转动，转差率是其异步运行的体现。
2. 说明电力系统中性点直接接地和不接地方式的特点。
答案：中性点直接接地方式的特点：发生单相接地时，接地电流很大，能使保护装置迅速动作切除故障，保障设备和人员安全，但故障停电范围较大。中性点不接地方式的特点：发生单相接地时，接地电流为电容性电流，数值较小，能维持三相线电压平衡运行一段时间，提高供电可靠性，但存在故障点电弧不能自行熄灭的问题，可能发展成相间短路。
解析：中性点直接接地通过大电流快速切除故障保障安全但停电范围大，中性点不接地靠电容电流维持运行提高可靠性但可能发展故障，两种方式各有优劣，在不同电力系统场景有不同应用。
3. 简述继电保护装置的基本要求。
答案：可靠性：指保护装置在规定的保护范围内发生了它应该动作的故障时，不应该拒绝动作，而在其他不属于它动作的情况下，则不应该误动作。选择性：当电力系统发生故障时，保护装置仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。灵敏性：指保护装置对其保护范围内发生故障或不正常运行状态的反应能力。速动性：要求保护装置应能尽快地切除短路故障，以减少设备及用户在大短路电流、低电压下运行的时间，降低设备的损坏程度，提高电力系统并列运行的稳定性。
解析：继电保护装置的基本要求相互关联，可靠性确保正确动作，选择性精准切除故障，灵敏性及时反应故障，速动性快速切除故障，共同保障电力系统安全稳定运行。

四、计算题（每题10分，共10分）
某三相异步电动机，额定功率P N = 10kW，额定电压U N = 380V，额定电流I N = 20A，额定转速n N = 970r/min，求该电动机的功率因数。
答案：根据公式P N = √3U N I N cosφ，可得cosφ = P N /(√3U N I N ) = 10000/(√3×380×20)≈0.76。
解析：已知电动机的额定功率、额定电压和额定电流，利用功率公式变形可求出功率因数，功率因数反映了电动机对电能的利用效率。

五、论述题（10分）
论述电力系统无功功率平衡的重要性以及如何实现无功功率的平衡。
答案：电力系统无功功率平衡非常重要。无功功率虽然不直接消耗电能，但对电力系统的运行有着关键影响。如果无功功率不平衡，会导致电压不稳定，影响电能质量，可能使设备损坏，降低供电可靠性。实现无功功率平衡可采取以下措施：合理配置无功补偿设备，如并联电容器、同步调相机、静止无功补偿器等，根据负荷变化及时投入或切除无功补偿装置；优化电网运行方式，通过调整变压器分接头、改变电网接线方式等，降低无功功率损耗；提高用户的功率因数，采用无功补偿装置使工业企业等用户的用电设备在消耗有功功率的同时减少对无功功率的需求；加强对无功功率的监测和管理，实时掌握无功功率分布情况，及时发现和解决无功功率不平衡问题。
解析：无功功率平衡影响电力系统运行多方面，通过多种措施综合运用，从设备配置、运行方式优化、用户管理及监测等角度来实现无功功率平衡，保障电力系统安全稳定优质运行。
