2025年电气工程断路器操作机构测试试题及答案

一、选择题（每题 3 分，共 30 分）
1. 断路器操作机构中，电磁式操作机构的优点是（ ）
A. 结构简单 B. 可靠性高 C. 动作速度快 D. 操作力大
答案：A
解析：电磁式操作机构结构简单，这是其显著优点。

2. 液压式操作机构的工作介质通常是（ ）
A. 水 B. 油 C. 空气 D. 氮气
答案：B
解析：液压式操作机构以油作为工作介质。

3. 弹簧储能操动机构在合闸时，能量来源于（ ）
A. 电池 B. 电容 C. 弹簧储能 D. 外部电源
答案：C
解析：弹簧储能操动机构合闸能量来自弹簧储能。

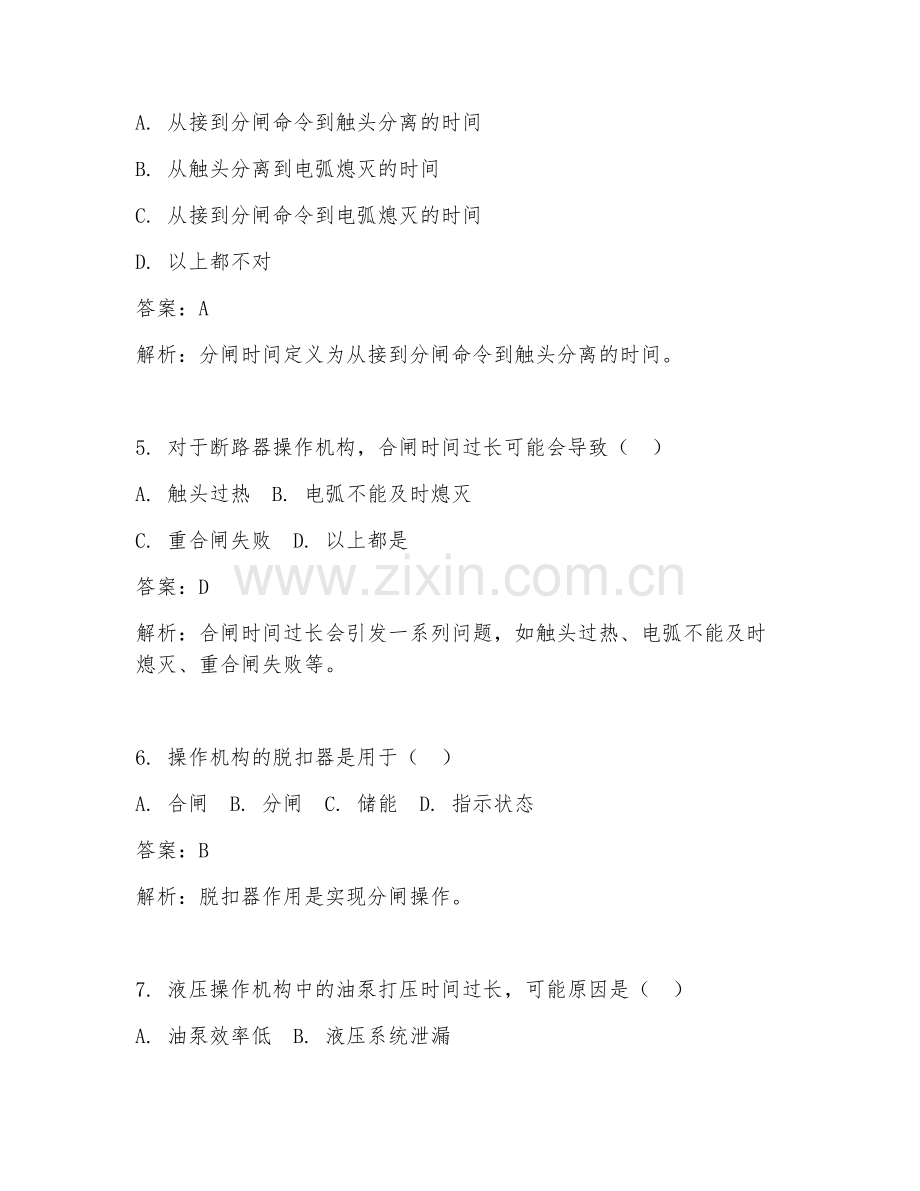

4. 断路器操作机构的分闸时间是指（ ）
A. 从接到分闸命令到触头分离的时间
B. 从触头分离到电弧熄灭的时间
C. 从接到分闸命令到电弧熄灭的时间
D. 以上都不对
答案：A
解析：分闸时间定义为从接到分闸命令到触头分离的时间。

5. 对于断路器操作机构，合闸时间过长可能会导致（ ）
A. 触头过热 B. 电弧不能及时熄灭
C. 重合闸失败 D. 以上都是
答案：D
解析：合闸时间过长会引发一系列问题，如触头过热、电弧不能及时熄灭、重合闸失败等。

6. 操作机构的脱扣器是用于（ ）
A. 合闸 B. 分闸 C. 储能 D. 指示状态
答案：B
解析：脱扣器作用是实现分闸操作。

7. 液压操作机构中的油泵打压时间过长，可能原因是（ ）
A. 油泵效率低 B. 液压系统泄漏
C. 储压器预压力不足 D. 以上都有可能
答案：D
解析：油泵打压时间过长可能是油泵效率低、液压系统泄漏、储压器预压力不足等多种原因导致。

8. 弹簧储能操动机构的储能电机频繁启动，可能是（ ）
A. 储能时间设置过短 B. 机构卡滞
C. 储能开关损坏 D. 以上都对
答案：D
解析：储能电机频繁启动可能是多种因素造成，包括储能时间设置、机构卡滞、储能开关损坏等。

9. 电磁操作机构合闸线圈烧毁，可能是（ ）
A. 合闸电压过高 B. 合闸时间过长
C. 线圈受潮 D. 以上都有可能
答案：D
解析：合闸线圈烧毁可能是合闸电压过高、合闸时间过长、线圈受潮等原因。

10. 断路器操作机构的二次回路主要用于（ ）
A. 控制断路器的分合闸 B. 监测断路器状态
C. 保护断路器 D. 以上都是
答案：D
解析：二次回路用于控制分合闸、监测状态以及保护断路器等。

二、填空题（每题 3 分，共 15 分）
1. 断路器操作机构按操作能源可分为______、______、______等类型。
答案：电磁式、液压式、弹簧储能式
解析：常见的操作机构按操作能源分类即这三种。

2. 液压式操作机构由______、______、______等部分组成。
答案：储能元件、控制元件、执行元件
解析：这是液压式操作机构的主要组成部分。

3. 弹簧储能操动机构的储能方式有______储能和______储能。
答案：电动机、手动
解析：弹簧储能操动机构有这两种储能方式。

4. 断路器操作机构的分合闸时间应符合______要求。
答案：产品技术
解析：分合闸时间要符合产品技术规定。

5. 操作机构的辅助开关用于______和______。
答案：控制回路通断、信号指示
解析：辅助开关起到控制回路通断及信号指示作用。

三、简答题（每题 10 分，共 30 分）
1. 简述电磁式操作机构的工作原理。
答案：电磁式操作机构利用电磁力驱动合闸和分闸。合闸时，合闸线圈通电，产生电磁力，克服分闸弹簧的拉力，使合闸铁芯动作，带动合闸连杆机构，使断路器合闸。分闸时，分闸线圈通电，产生电磁力，使分闸铁芯动作，通过分闸连杆机构使断路器分闸。
解析：电磁式操作机构依靠电磁力实现合闸和分闸动作。

2. 液压式操作机构打压频繁的原因有哪些？如何处理？
答案：原因：液压系统泄漏，导致压力下降，油泵频繁启动打压；储压器预压力不足；微动开关误动作等。处理方法：检查液压系统各部件是否有泄漏，如有泄漏进行修复；检查储压器预压力，调整到合适值；检查微动开关，如有故障进行更换或维修。
解析：针对液压式操作机构打压频繁问题，从系统泄漏、预压力及微动开关等方面查找原因并处理。

3. 弹簧储能操动机构在运行中应注意哪些事项？
答案：应注意储能电机的工作情况，确保储能正常；检查弹簧储能状态，防止弹簧过松或过紧；注意机构的动作灵活性，有无卡滞现象；定期检查辅助开关的动作情况，保证控制回路正常；监测储能时间，若不符合要求及时调整。
解析：弹簧储能操动机构运行时需关注储能、弹簧状态、动作灵活性、辅助开关及储能时间等方面。

四、分析题（每题 10 分，共 15 分）
1. 某断路器在分闸时，分闸时间明显延长，试分析可能的原因。
答案：可能原因：分闸脱扣器故障，如线圈损坏、铁芯卡滞等，导致脱扣力不足，分闸时间延长；分闸连杆机构卡滞，影响分闸动作的顺利进行；操作电源电压过低，使分闸线圈的电磁力减小，分闸速度减慢。
解析：从脱扣器、连杆机构及操作电源电压等方面分析分闸时间延长的原因。

2. 一台弹簧储能操动机构的断路器，合闸后无法保持在合闸位置，分析其故障原因。
答案：原因可能是合闸保持挚子磨损或变形，无法有效锁住合闸位置；合闸锁扣机构故障，不能正常锁定；分闸弹簧未完全复位，对合闸保持产生影响；机构内部有异物卡住，影响合闸保持。
解析：从合闸保持相关部件及机构内部情况分析合闸后无法保持的故障原因。

五、综合题（20 分）
某变电站一台断路器采用液压式操作机构，在运行过程中出现以下问题：
（1）油泵频繁启动打压。
（2）断路器分闸时间不稳定。
请针对上述问题进行全面分析，并提出解决方案。
答案：对于油泵频繁启动打压问题：
分析：液压系统可能存在泄漏，导致压力下降过快；储压器预压力不足，无法有效维持系统压力；微动开关可能误动作，使油泵误启动。
解决方案：检查液压系统各部件，如管道、阀门、活塞等，查找泄漏点并修复；检测储压器预压力，若不足，补充氮气或调整预压力值；检查微动开关，如有故障进行更换或维修。

对于断路器分闸时间不稳定问题：
分析：分闸脱扣器性能不稳定，如线圈阻值变化、铁芯动作不灵活；分闸连杆机构有松动或卡滞现象；液压系统压力波动，影响分闸速度。
解决方案：检查分闸脱扣器，测量线圈阻值，如有异常更换线圈，清理铁芯并检查其动作情况；紧固分闸连杆机构各部件，检查是否有卡滞，进行调整；检查液压系统压力调节装置，确保压力稳定，如压力传感器故障及时更换。
解析：分别对油泵频繁启动和分闸时间不稳定问题进行详细分析，并给出相应解决方案。
