空气净化器基础知识培训讲义.ppt

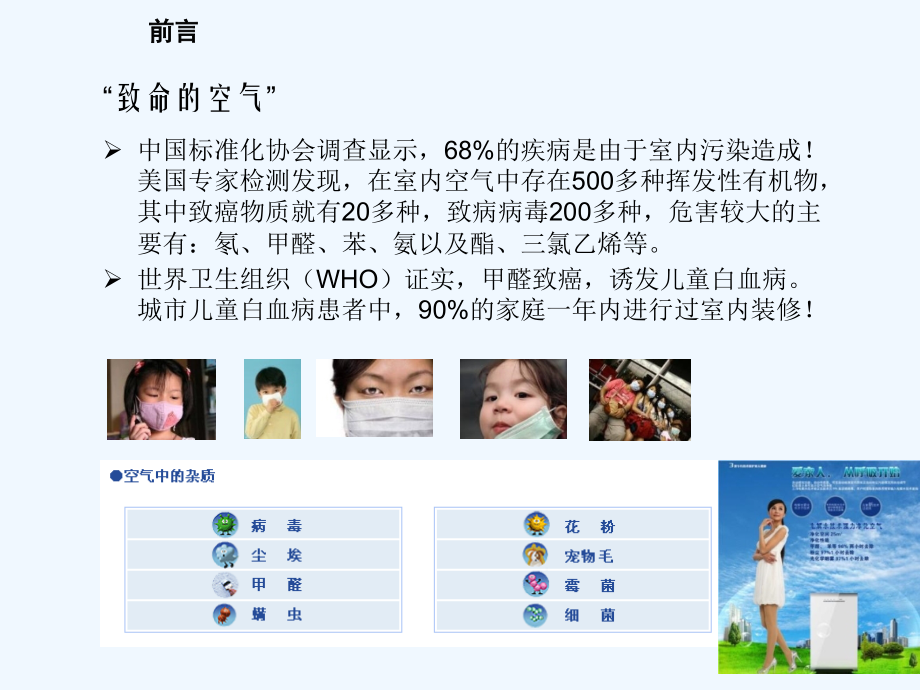

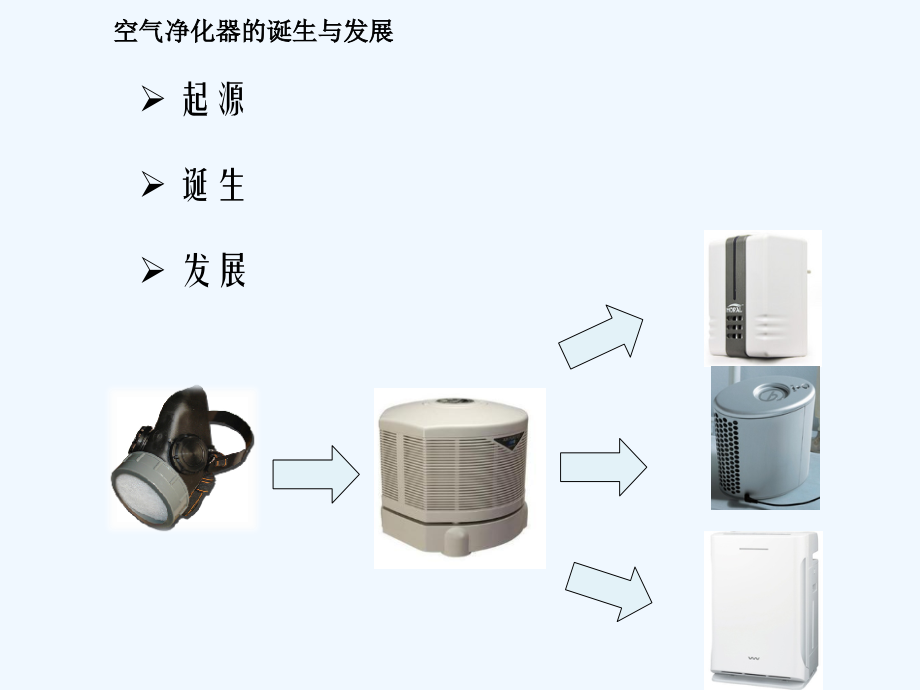

,Product,Design Training,Product,Design Training,前言,“致命的空气”,中国标准化协会调查显示，,68%,的疾病是由于室内污染造成！美国专家检测发现，在室内空气中存在,500,多种挥发性有机物，其中致癌物质就有,20,多种，致病病毒,200,多种，危害较大的主要有：氡、甲醛、苯、氨以及酯、三氯乙烯等。,世界卫生组织（,WHO,）证实，甲醛致癌，诱发儿童白血病。城市儿童白血病患者中，,90%,的家庭一年内进行过室内装修！,空气净化器的诞生与发展,起源,诞生,发展,空气净化器的定义,空气净化器简介,空气净化器,对室内空气中的固态污染物、气态污染物等具有,一定去除能力的电器装置。,工作原理,机器内的微风扇使室内空气循环流动，污染的空气通过机内的空气过滤器后将各种污染物清除或吸附，再经过装在出风口的负离子发生器，将空气不断电离，产生大量负离子，被微风扇送出，形成负离子气流，达到清洁、净化空气的目的。,适用人群及场所,空气净化器常用术语,基础知识,CADR,（洁净空气量）,Clean Air delivery Rate,表征空气净化器净化器能力的参数，用单位时间提供的洁净空气的量值表示。,HEPA,（高效过滤器）,High Efficiency Particulate Air filter,针对,0.3,微米以上的微小颗粒、粉尘、细菌、病毒等物质，过滤有效，过滤效率达到,99.97%,。,TVOC,（总挥发有机物）,Total Volatile Organic Compounds,碳分子结构气态有机污染物的总称，主要来自油漆、含水涂料、粘合剂、化妆品、洗涤剂、人造板、壁纸、地毯等。,光触媒,在特定波长的紫外光激发下，具有除尘、杀菌等功效的技术,负离子,一种空气净化手段，通过负离子发生器产生直流负高压，将空气电离成带负电离子。,按样式,来分,:,1,、壁挂式；,2,、台式；,3,、落地式；,4,、复合式。,按净化方式,来分,：,1,、过滤吸附型；,2,、静电集尘型；,3,、光触媒型；,4,、负离子型；,5,、臭氧型；,6,、复合型。,按净化方式能动的方向来分,：,1,、主动净化方式（空中净化）,2,、被动净化方式（定点净化）,3,、主被动复合净化,空气净化器的分类,基础知识,空气净化器的主要性能指标,洁净空气量,CADR,（,Clean Air Delivery Rate,）,是一项涉及室内空气净化器产品使用特征并能,反映出其净化能力的性能指标，,以,m,3,/h,为单位。,适用面积,在一定的几何空间内，去除,80%,的颗粒物浓度并且,达到稳定的浓度状态，所需要最小的空气净化器,CADR,性能。（使用烟雾颗粒物测试）,以,m,为单位,。,净化效能,1,）固态颗粒物的净化效能,空气净化器的,CADR,与输入功率的比值，以字母,E,表示，,以,%,作为单位。,2,）气态污染物的净化效率,空气净化器在测试舱内工作,1,小时，测试舱内的各类污染,物初始浓度减去终止浓度与初始浓度的比值，以字母,Q,表示，,以,%,作为单位。,噪音（声压级，单位,dB),空气净化器的标准,家用空气净化器标准：,ANSI AHAM AC-1 2006,JEM 1467,UL 867,GB4706.45/IEC60335-2-65,GB/T 18801-2008,ENERGY STAR(EPA),空气净化器联合企业标准,大家有疑问的，可以询问和交流,可以互相讨论下，但要小声点,空气净化器的标准,对测试或使用环境的空气指标产生直接影响的标准内容,安全标准,空气净化器运行过程中向环境释放物的安全控制标准：,臭氧,性能测试标准,通过设定的测试标准方法，获得的净化器指标数据：,CADR,，有机污染物去除能力,性能评价标准,依据测试数据，推算或判定出的净化器评价指标：,适用面积，能源之星,(,能效比）,空气净化器的标准,安全性标准（释放）,UL 867 Standard for Electrostatic Air Cleaners,UL 867,静电式空气净化器,GB4706.45/IEC60335-2-65,家用和类似用途电器的安全空气净化器的特殊要求,Household and similar electrical appliances Safety,-Particular requirements for air-cleaning appliances,在指定的测试空间和测试条件下，连续,24,小时测试，臭氧的浓度峰值不得大于,50ppb,。,空气净化器的标准,性能测试标准,ANSI/AHAM AC-1 2006,Association of Home Appliance Manufacturers,Method for Measuring Performance of Portable,Household Electric Room Air Cleaners,美国家用电器生产商协会,家用可移动插线式室内空气净化器性能的测试方法,JEM 1467,日本电机工业协,会,家庭用空气清净机（家用空气净化器）,Air cleaners of household and similar use,GB/T 18801-2008,中国国家标准（推荐）,空气净化器,Air Cleaner,空气净化器的代号,空气净化器的主要构造,基础知识,一般而言，室内空气净化器是由壳体、净化部分、风机、电控,电器,四个部分组成。,底座,风道,电机,电解槽盖,叶轮,后盖,本体,电解槽,控制板,把手,出风罩,内出风罩,前盖,前置滤网,复合滤网,空气净化器的主要构造,壳体,主要有前盖、本体、后盖、底座、出风罩、控制板等组成，构成空气净化器的框架结构，是整个空气净化器的支撑部分。,空气净化器的主要构造,净化部分,主要是各种功能的过滤器，通过不同方式的组合方式，针对不同的空气污染物实现空气净化。,空气净化器的主要构造,净化部分,空气净化器的主要构造,风机部分,使室内空气循环，将净化后的空气输出，主要由电机、叶轮及风道组成。叶轮与风道蜗壳，后盖组成离心风机结构，提供空气循环动力。,空气净化器的主要构造,电控电器部分,空气净化器的大脑，通过它实现不同模式的空气净化需要。主要有显示板，电源板，传感器、电机等组成。,空气净化器专门设计制造的电解水装置，该装置所使用的电极为稀有贵重金属钛铑合金，通过电脑程序控制电解装置有序地进行电解工作，然后通过超声波震子将电解水雾化，散布到空气之中。净化除菌的媒介主要是次氯酸和羟基负离子等。,自来水经电解后产生活性氧，进而产生氯系,ClO2,（二氧化氯）、,Cl2,（氯气）、,HClO,（次氯酸）和氧系,O3,（臭氧）等具有除菌作用的混合物。几种物质在除菌消毒效果上具有互补和协同作用，是任何单一型消毒剂所无法比拟的，且没有残留和环境污染问题，不会产生“三致”（致癌、致畸、致突变）物质,(,即氯代有机物,THM),，健康环保。并且羟基负离子是自然的负离子，对人体十分有益。,创新技术,电解水技术在空气净化器上的应用,Cl,2,+H,2,O HClO+H,+,+Cl,-,H,2,O -OH+H,+,+E,-,创新技术,电解水技术在空气净化器上的应用,自来水通过电解，产生次氯酸及,OH,基,超声波震子雾化,OH,基包裹粉尘,病菌、微生物、,过敏源,灭活，分解,基础知识,CADR,测试方法简介,1.,依据,:,标准,ANSI/AHAM AC-1,的测试程序及计算公式,.,2.,试验室容积,:10 ft.x 12 ft.x 8ft.,1008ft(3.2mx3.7mx2.4m,28.5m).,保证密封良好。,3.,使用仪器,:,激光粒子计数器。,4.,测试环境：温度为：,251.5,，环境温度为：,405%,5.,测试程序,:,a),用辅助净化器把试验室内净化干净。,b),注入香烟烟雾，同时用风扇搅拌使烟尘分布均匀。,c),开启待测样机，同时激光粒子计数器开始采样记录。,d),记录周期为：,2,分钟采样并记录一次。,e),采样记录,10,次后结束,f),使用这,10,组记录的数据进行计算,CADR,值。,6,计算公式：,CADR=V(ke-kn),V=volume of test chamber,cu.ft.,ke=measured decay rate,min-1,kn=natural decay rate,min-1,产品性能参数,产品功能,产品性能比较,Q&A,EndThanks!,知识回顾,Knowledge Review,
