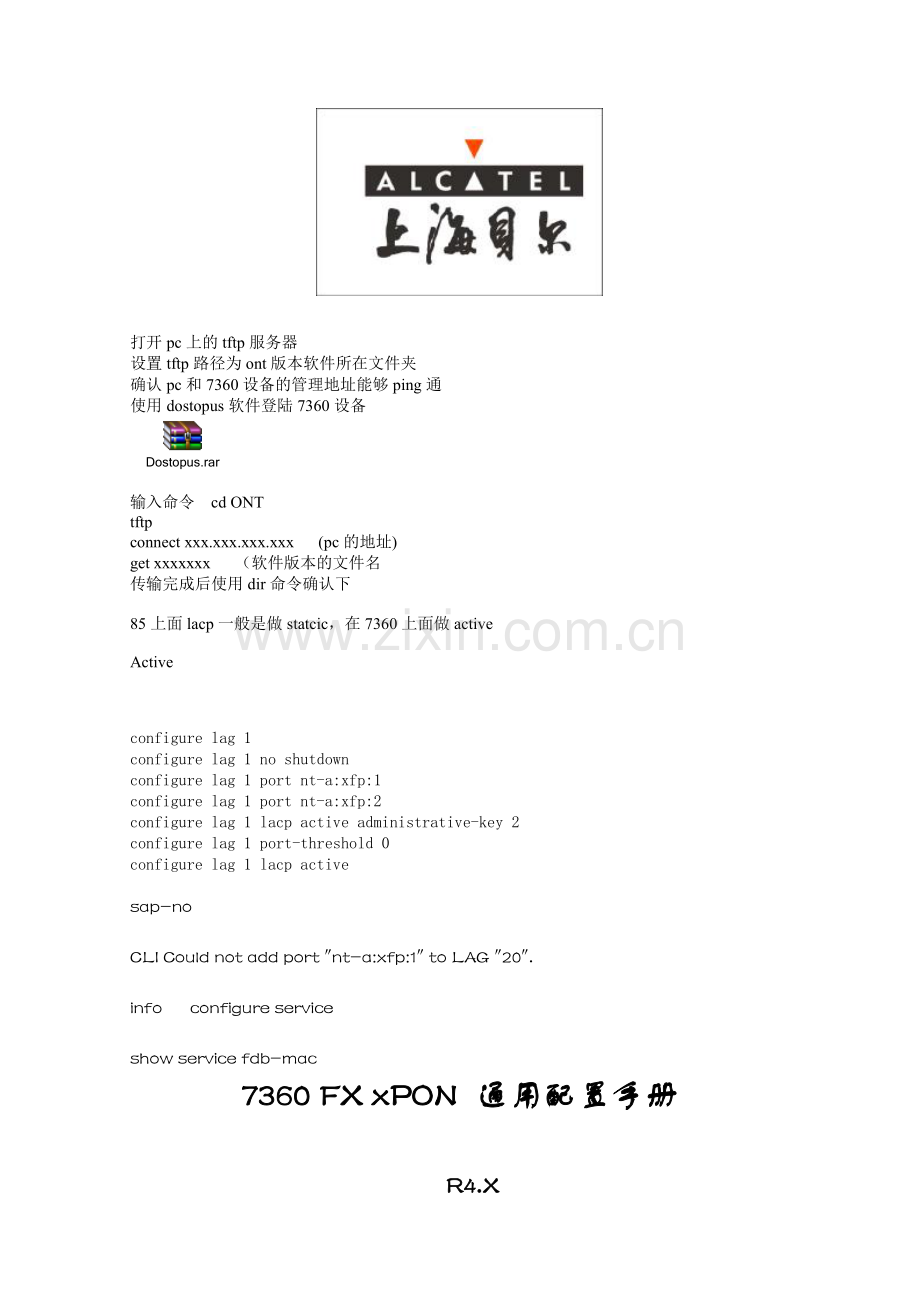

7360-FX-xPON-通用配置手册(GPON).doc

打开pc上的tftp服务器
设置tftp路径为ont版本软件所在文件夹
确认pc和7360设备的管理地址能够ping通
使用dostopus软件登陆7360设备

输入命令 cd ONT
tftp
connect xxx.xxx.xxx.xxx (pc的地址)
get xxxxxxx （软件版本的文件名
传输完成后使用dir命令确认下

85上面lacp一般是做statcic，在7360上面做active

Active

configure lag 1
configure lag 1 no shutdown
configure lag 1 port nt-a:xfp:1
configure lag 1 port nt-a:xfp:2
configure lag 1 lacp active administrative-key 2
configure lag 1 port-threshold 0
configure lag 1 lacp active

sap-no

CLI Could not add port "nt-a:xfp:1" to LAG "20".

info configure service

show service fdb-mac
7360 FX xPON 通用配置手册
R4.X

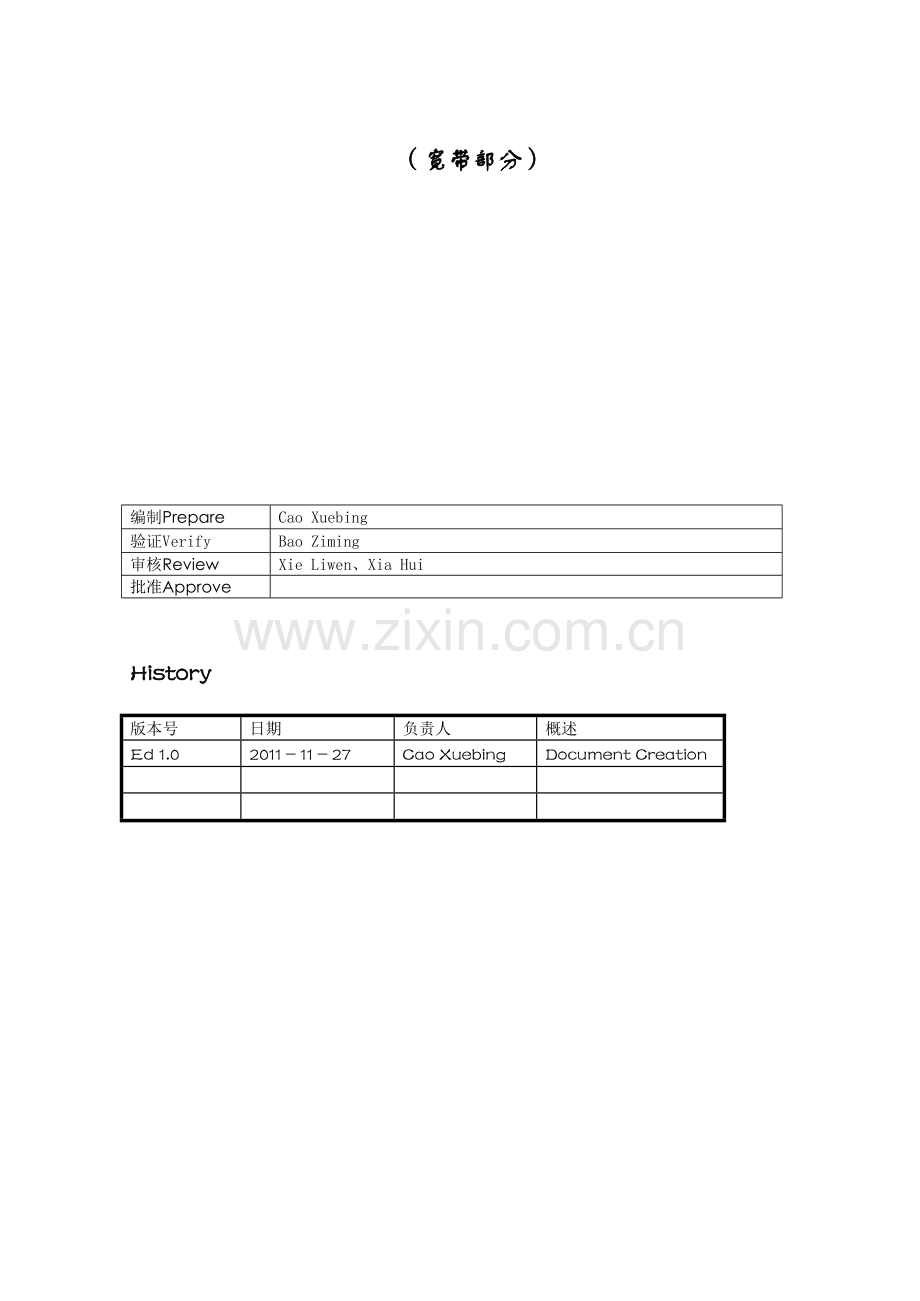

（宽带部分）

编制Prepare
Cao Xuebing
验证Verify
Bao Ziming
审核Review
Xie Liwen、Xia Hui
批准Approve

History

版本号
日期
负责人
概述
Ed 1.0
2011－11－27
Cao Xuebing
Document Creation

目录
1. 前言 4
2. 硬件部分 4
2.1. 板卡支持 4
2.2. 板卡简介 4
2.3. CT 设置 4
2.4. 登陆方式 4
3. 软件版本 5
3.1. 软件确认 5
3.2. 软件更新 5
4. 设备基本配置 5
4.1. 板卡配置 5
4.2. 管理地址（OAM）配置 6
4.3. SNMP参数配置 7
5. GPON数据配置 7
5.1. ONU配置 7
5.2. Profile模板配置 8
5.3. VLAN配置 9
5.4. 用户数据配置 10
6. IGMP（组播）配置 12
7. LACP (多上联)配置 13
8. ACL（访问控制列表）配置 13
9. 外层VLAN透传 14
10. VLAN 转换 15
11. 帐号权限配置 15
12. 镜像配置 16
附录1、 GPON配置规范 17

基 础 篇

1. 前言
此文档可作为7360 FX xPON 宽带部分的基础配置参考手册，有关具体内容请参阅相关技术文档。阅读此文档时请关注 特别注意点

2. 硬件部分

2.1. 板卡支持

7360 FX xPON 支持以下硬件板卡：
Mnemonic
Unit Name
UDS code Number
FANT-F
Combined NT Unit - version F
3FE53701ACAA
NGLT-A
GPON Line Termination Board - version A
3FE64279AAAA
FPLT-A
EPON Line Termination Board - version A
3FE53711AAAA

2.2. 板卡简介

FANT-F NT板卡，4端口GE/10GE SFP上联光模块或GE/FE电模块
NGLT-A GPON LT板卡，8端口GPON线卡(SFP)
FPLT-A EPON LT板卡，8端口EPON线卡(SFP)

2.3. CT 设置
串口设置成默认参数：
“9600bps with 8 data bit, no parity, one stop bit and flow control set to none”

2.4. 登陆方式
串口方式登陆: 在操作终端直接输入”enter”键，系统提示信息如下:
Would you like a CLI(C) or a TL1 login(T) or TL1 normal session(N) ? [N]: c （登入CLI 模式）
login: isadmin password: i$@mad-系统默认的密码，会提示登陆者修改密码，如密码已改，直接用改完的密码登陆
Welcome to ISAM Your password is expired ! enter new password: ans#150 提示修改默认密码
re-enter password: ans#150
The new password is accepted.
isadmin>#

Would you like a CLI(C) or a TL1 login(T) or TL1 normal session(N) ? [N]: T （登入TL1 模式）
Would you like a TL1 login(T) or TL1 normal session(N) ? [N]: y
Enter Username : SUPERUSER
Enter Password : ANS#150
IP 0
Welcome to ISAM

远程方式登陆CLI:
telnet <7360 IP >

远程方式登陆TL1:
telnet <7360 IP > 1023

3. 软件版本

3.1. 软件确认
show software-mngt oswp

特别注意点：当前active 软件应为正式发布的DR4版本
3.2. 软件更新

当前active 软件应为正式发布的DR4版本，如果运行软件不是此软件立即用读卡器重新烧映象文件来更新软件
4. 设备基本配置

4.1. 板卡配置

创建主控板

NTA默认已创建；若有NTB板卡，需配置
configure equipment slot nt-b planned-type fant-f

打开主控板主备倒换（当有NTB需配置）
configure equipment protection-group 1 admin-status unlock

配置槽位序列
configure system security profile admin slot-numbering type-based
configure system port-num-in-proto type-based
注解：重新登入后起效

配置背板和LT板接口速率为10G

配置LT板接口速率为10G
configure system max-lt-link-speed link-speed ten-gb
保存配置数据
admin save
配置完背板速率以后必须要重启 （R4.3及以上版本不再需要重启）
admin equipment reboot-isam with-self-test

注解：默认背板和LT板接口速率为1G，需要改成10G

配置LT板

GPON板卡
configure equipment slot lt:1/1/1 planned-type nglt-a
EPON板卡
configure equipment slot lt:1/1/3 planned-type fplt-a

4.2. 管理地址（OAM）配置

配置管理地址及掩码

新建一个iHUB内部的IES虚拟路由器
configure service ies 2 customer 1 create
给此IES虚拟路由器定义一个管理端口
configure service ies 2 interface "OAM" create
给此管理端口配置一个IP，以作为7360的管理IP
configure service ies 2 interface "OAM" address 100.100.100.2/24

配置管理vlan

把VLAN100定义为管理VLAN
configure service ies 2 interface "OAM" sap nt:vp:1:100 create----必须配置
打开IES虚拟路由器
configure service ies 2 no shutdown-----------------------------------必须配置
在iHUB上创建管理VLAN 100
configure service vpls 3 customer 1 v-vpls vlan 100 create
打开管理VLAN 100
configure service vpls 3 no shutdown

打开上联端口并绑定到管理VLAN

打开上联光口
configure port nt-a:xfp:2 no shutdown

设置速率为1G
特别注意点：光接口默认为10G，请按实际速率修改
configure port nt-a:xfp:1 ethernet speed 1000

绑定上联光口到管理VLAN
configure service vpls 3 sap nt-a:xfp:1:100 create

注解：假如使用NT板卡上的以太网口作为带外网管，则执行
打开以太网口
configure port nt-a:eth:1 no shutdown
绑定以太网口到管理VLAN （此处0代表设置以太网口为UNTAG模式）
configure service vpls 3 sap nt-a:eth:1:0 create
或者设置以太网口为VLAN100 TAG 模式
configure service vpls 3 sap nt-a:eth:1:100 create

配置管理的网关
configure router static-route 0.0.0.0/0 next-hop 100.100.100.1

4.3. SNMP参数配置

配置NT的SNMP
configure system security snmp community public host-address 172.16.1.3/32 context nt privilege read-write

配置iHUB的SNMP
configure system security snmp community ihub host-address 172.16.1.3/32 context ihub privilege read-write

5. GPON数据配置

5.1. ONU配置

打开LT PON口
configure pon interface 1/1/4/2 admin-state up---- 还可以配置认证方式等

创建ONU
configure equipment ont interface 1/1/1/1/1 sw-ver-pland 3FE53216AOCH16 sernum ALCL:F8A326F9 voip-allowed enable enable-aes enable admin-state up
可用命令查看ONU状态
show equipment ont interface
或用TL1命令 RTRV-ONT

特别注意点：
a、光纤接上ONU后，OLT会主动上报ONU MAC如下
70/01/04 20:48:50 minor alarm occurred for pon 1/1/1/1 : SERNUM = ALCLF8A326CF,
SLID = DEFAULT
或以TL1模式登入，用命令RTRV-ALM-ALL查看

b、SERNUM这一项必须在ALCL后加冒号

c、ONU如需升版,则执行如下配置：
下载ONU版本软件至OLT的/pub/OntSw/Download/目录下
tftp -i 100.100.100.2 PUT /pub/OntSw/Download/FE53866AOCH21

从OLT下载ONU软件至ONU（注意软件名前加3）
configure equipment ont interface 1/1/1/1/1 sw-dnload-version 3FE53866AOCH21 启用新版本,执行完成之后ONT会自动重启
configure equipment ont interface 1/1/1/1/1 sw-ver-pland 3FE53866AOCH21

配置ontcard------配置

以240E-P为例，配置ONU的以太模块
configure equipment ont slot 1/1/4/2/1/1 planned-card-type 10_100base plndnumdataports 4 plndnumvoiceports 0 admin-state up 配置了数据端口的个数和语音端口的个数
配置240E-P的语音模块
configure equipment ont slot 1/1/1/1/1/2 planned-card-type pots plndnumdataports 0 plndnumvoiceports 2 admin-state up
用命令查看ONUCARD状态
show equipment ont slot

配置ONU的UNI（ONU网口）

configure interface port uni:1/1/2/6/1/1 admin-up
用命令查看ONUUNI状态
show interface port

创建数据端口的bridge port

configure bridge port 1/1/1/1/1/1/1

5.2. Profile模板配置

配置上行带宽（bandwidth profile）

特别注意点：
针对不同业务的带宽模板配置请参见附件GPON配置规范

配置名字为UPSTREAM_100M，速率为100M的上行带宽模板
configure qos profiles bandwidth UPSTREAM_100M excessive-info-rate 100000 committed-info-rate 0 assured-info-rate 0 delay-tolerance 8？？？？？

配置ONU的UNI（网口）上行速率
configure qos interface 1/1/1/1/1/1/1 upstream-queue 0 bandwidth-profile name: UPSTREAM_100M -----
如果后面的ingress-qos里8个pri进不同的queue，那么每个queue都要配置带宽

注解：这里只给queue0设置带宽，也可以根据需求给其它queue（1…7）设置带宽，具体详见创建NT部分VLAN章节

配置下行带宽 (shaper + schedule-node profile)

特别注意点：
1、若用户不要求有下行限速，不建议配置下行带宽
2、针对不同业务的带宽模板配置请参见附件GPON配置规范

配置名字为DOWNSTREAM_100M，速率为100M的下行带宽模板
configure qos profiles shaper DOWNSTREAM_100M committed-info-rate 0 committed-burst-size 0 excess-info-rate 100000 type singletokenbucketgpon
把下行带宽shaper模板绑定到scheduler-node模板
configure qos profiles scheduler-node DOWNSTREAM_100M priority 2 weight 50 shaper-profile name:DOWNSTREAM_100M
配置ONU的UNI（网口）下行速率
configure qos interface 1/1/1/1/1/1/1 scheduler-node name: DOWNSTREAM_100M

创建PQ Profile 模板 （ingress-qos）

特别注意点：
针对不同业务的PQ配置请参见附件GPON配置规范

创建名字为PQ0的ingress-qos， 8个pbit都使能，且都属于Q0 (PQ可按实际需求配置)
configure qos profiles ingress-qos pq0 dot1-p0-tc 0 dot1-p1-tc 0 dot1-p2-tc 0 dot1-p3-tc 0 dot1-p4-tc 0 dot1-p5-tc 0 dot1-p6-tc 0 dot1-p7-tc 0
所有的pbit映射到同一个
ingres-qos的使用
5.3. VLAN配置

创建NT部分VLAN-----pon-vlan////////

创建用于ONU管理的单层RB VLAN 300，并应用PQ Profile （ingress-qos） PQ0
configure vlan id 300 mode residential-bridge in-qos-prof-name name:PQ0

特别注意点：
对于ONU管理和语音业务需要打开 VLAN的ARP下行广播，建议使用方法1；对于专线业务建议使用方法2
方法1、设置安全转发后
configure vlan id 300 secure-forwarding
注解：需要绑定静态IP，命令见下文；
例：configure bridge port 1/1/1/1/1/1/1 vlan-id 300 static-user ip-address 10.10.10.2/32
方法2、打开下行广播
打开系统级的下行广播（设置一次即可）
configure vlan broadcast-frames
打开单个VLAN的下行广播
configure vlan id 300 broadcast-frames
注解：不需要绑定静态IP

创建双层数据Stack VLAN 2000：1001，并应用PQ Profile （ingress-qos） PQ0
方法1：configure vlan id stacked:2000:0 mode residential-bridge
configure vlan id stacked:2000:1001 mode residential-bridge in-qos-prof-name name:PQ0
方法2：configure vlan id stacked:2000:0 mode layer2-terminated
configure vlan id stacked:2000:1001 mode cross-connect in-qos-prof-name name:PQ0

注解：一般建议使用方法1
特别注意点：
如果关联的in-qos-prof(Ingress_Default)中的 8个PBIT属于8个QUEUE（Q0-Q7)，（如设置为：configure qos profiles ingress-qos duogemport dot1-p0-tc 0 dot1-p1-tc 1 dot1-p2-tc 2 dot1-p3-tc 3 dot1-p4-tc 4 dot1-p5-tc 5 dot1-p6-tc 6 dot1-p7-tc 7） 那8个QUEUE都需要用前一条命令(configure qos interface 1/1/1/1/1/1/1 upstream-queue [0...7] bandwidth-profile name: UPSTREAM_100M)设置带宽，否则VLAN PORT无法关联该VLAN

创建iHUB部分VLAN并配置到相应上联端口和LT板卡

创建VLAN 2000
configure service vpls 2000 customer 1 v-vpls vlan 2000 create
绑定上联光口
configure service vpls 3020 sap nt-a:xfp:1:3020 create
绑定LT板卡
configure service vpls 2000 sap lt:1/1/1:2000 create

特别注意点：
7360VLAN创建后默认为关闭状态，需要打开
打开VLAN2000
configure service vpls 2000 no shutdown

注解：对于双层VLAN只需要在iHUB上创建外层VLAN即可

同样方法创建并绑定VLAN 300
configure service vpls 300 customer 1 v-vpls vlan 300 create
configure service vpls 300 sap nt-a:xfp:1:300 create
configure service vpls 300 sap lt:1/1/1:300 create
configure service vpls 300 no shutdown

5.4. 用户数据配置

配置双层数据业务VLAN到ONU网口上

在ONU网口上配置双层VLAN
configure bridge port 1/1/1/1/1/1/1 vlan-id stacked:2000:1001
设置最大MAC
configure bridge port 1/1/2/6/1/1 max-unicast-mac 20------这个必须要配置否则OLT只学习一个MAC地址，也就只有一条数据流可以通
对于UNTAG的上行报文在ONU网口打上PVID（TAG上行报文的无需配置此命令）
configure bridge port 1/1/1/1/1/1/1 pvid 1001

注解：下行报文是否带TAG是以下命令来决定的
configure bridge port 1/1/1/1/1/1/1 vlan-id 1001 tag single-tagged（带TAG）
configure bridge port 1/1/1/1/1/1/1 vlan-id 1001 tag untagged（不带TAG）

配置单层ONU管理业务VLAN到ONU网口上

在ONU网口上配置单层VLAN
configure bridge port 1/1/1/1/1/1/1 vlan-id 300
设置下行带TAG报文
configure bridge port 1/1/1/1/1/1/1 vlan-id 300 tag single-tagged
绑定ONU静态管理IP
configure bridge port 1/1/1/1/1/1/1 vlan-id 300 static-user ip-address 10.10.10.2/32

注解：还有一种VLAN绑定配置格式如下，这两种配置格式实际功能是一样的
在ONU网口上配置双层VLAN
configure bridge port 1/1/1/1/1/1/1 vlan-id 1001 vlan-scope local network-vlan stacked:2000:1001
在ONU网口上配置单层VLAN---配置单层vlan
configure bridge port 1/1/1/1/1/1/1 vlan-id 300 vlan-scope local network-vlan 300

configure qos interface 1/1/2/1/6/1/1 upstream-queue 0-6 bandwidth-sharing uni-sharing weight 0 bandwidth-profile name:upstream_100M
configure qos interface 1/1/2/1/6/1/1 upstream-queue 7 bandwidth-sharing no-sharing weight 0 bandwidth-profile name:upstream_50M

进 阶 篇
请注意此部分为7360 FX 进阶配置，部分基础命令不再重复，阅读前请务必掌握基础篇

6. IGMP（组播）配置

场景说明：
设置组播VLAN为3001

GPON部分

创建iHUB部分组播VLAN3001，并配置到相应上联端口和LT板卡

configure service vpls 3010 customer 1 v-vpls vlan 3010 create
configure service vpls 3010 no shutdown
configure service vpls 3010 sap lt:1/1/2:3001 create
configure service vpls 3010 sap nt-a:xfp:1:3010 create

创建NT部分组播VLAN3001 ，并应用PQ Profile （ingress-qos）
configure vlan id 3010 mode residential-bridge in-qos-prof-name name: Default_TC5

配置组播VLAN到ONU网口上
configure bridge port 1/1/1/1/1/1/1 vlan-id 30
configure bridge port 1/1/1/1/1/1/1 pvid 3001
configure bridge port 1/1/1/1/1/1/1 max-unicast-mac 8

需要下行组播带TAG则配置成：
configure bridge port 1/1/2/1/6/1/1 vlan-id 3020 tag single-tagged

打开系统组播功能，并设置IGMP版本为V2
configure igmp system start
configure igmp system netw-igmp-version 2
configure igmp system user-igmp-version 2

设置禁用CAC
configure qos cac-mode nocac

配置组播源地址
configure mcast channel 239.1.1.1 src-ip-addr 0.0.0.0 vlan-id 3001 peak-bit-rate 32

配置用户端口组播channel
configure igmp channel vlan:1/1/1/1/1/1/1:3001 max-num-group 10

7. LACP (多上联)配置

如有冗余保护,以上命令为NT-A的1口和NT-B的1口做LACP保护配置

动态模式：
configure lag 20
configure lag 20 no shutdown
configure lag 20 port nt-a:xfp:1
configure lag 20 port nt-a:xfp:1
configure lag 20 lacp active administrative-key 20
configure lag 20 lacp active

查看配置
info configure lag info
----------------------------------------------
port nt-b:xfp:1
port nt-b:xfp:2
lacp active administrative-key 20
no shutdown
show lag 20 detail

注解:
LACP 有三种工作模式 “active/passive/static”：
“active” 主动模式：设置成 “lacp active administrative-key 20”
“passive” 被动模式：设置成 “lacp passive administrative-key 20”
“static” 静态模式：设置成 “no lacp” ；若上联设备不支持动态LACP，可设置成静态模式

8. ACL（访问控制列表）配置

基于 MAC 过滤

当创建一个filter，默认是drop的，当在SAP配置filter规则后，对允许访问的mac配置成action forward，没有配置的则不能访问；

configure filter mac-filter 10 default-action drop
configure filter mac-filter 10 entry 1 match src-mac 00:00:00:00:00:bb
configure filter mac-filter 10 entry 1 action forward
configure service vpls 100 sap nt-a:xfp:3:100 ingress filter mac 10

查看配置
typ:isadmin>configure>filter>mac-filter# info
----------------------------------------------
default-action drop
entry 10 create
match
src-mac 00:00:00:00:00:bb ff:ff:ff:ff:ff:ff
exit
action forward
exit
typ:isadmin>configure>service>vpls# info
stp
shutdown
exit
sap nt-a:xfp:3:100 create
ingress
filter mac 10
exit
exit
sap lt:1/1/8:100 create
exit
no shutdown
----------------------------------------------

基于 IP 过滤

当创建一个filter，默认是drop的，当在SAP配置filter规则后，对允许访问的IP配置成action forward，没有配置的则不能访问；

configure filter ip-filter 11 entry 1 match src-ip 135.251.214.233/32
configure service vpls 100 sap nt-a:xfp:3:100 ingress filter ip 11

基于 端口 过滤

当创建一个filter，默认是forward的，当在SAP配置filter规则后，对不允许访问的PORT配置成action drop，没有配置的则可以访问；
configure filter mac-filter 12 default-action forward
configure filter ip-filter 12 entry 1 match protocol tcp dst-port eq 23
configure filter ip-filter 12 entry 1 action drop
configure service vpls 100 sap nt-a:xfp:3:100 ingress filter ip 12

9. 外层VLAN透传

场景说明：

此配置用于对上行的CVLAN直接加外层SVLAN，而不用关心具体的内层CVLAN；
例如对所有上行CVLAN TAG报文都直接加外层RB SVLAN 1000或者CC SVLAN 1500；

GPON
创建外层SVLAN

创建模式为RB的外层SVLAN，可关联多个VLAN BRIDGE PORT
configure vlan id stacked:1000:0 mode residential-bridge in-qos-prof-name name:PQ0
或
创建模式为CC的外层SVLAN，只可关联一个VLAN BRIDGE PORT
configure vlan id stacked:1000:0 mode cross-connect in-qos-prof-name name:PQ0

创建iHUB部分VLAN并配置到相应上联端口和LT板卡
命令参见基础篇

配置外层VLAN到ONU网口上

在ONU网口上配置双层VLAN
configure bridge port 1/1/3/1/1/1 vlan-id stacked:1000:0
设置PVID
conf
